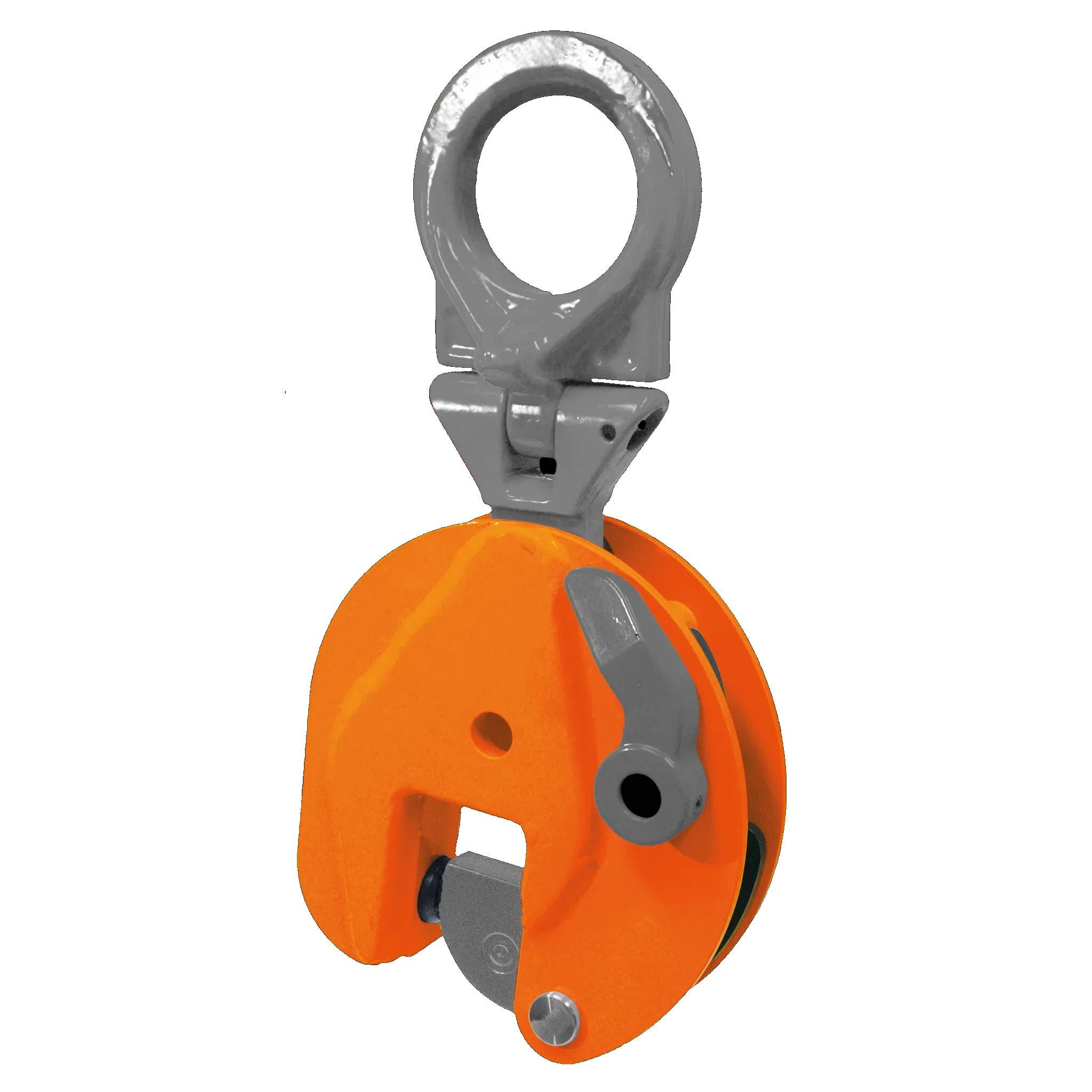

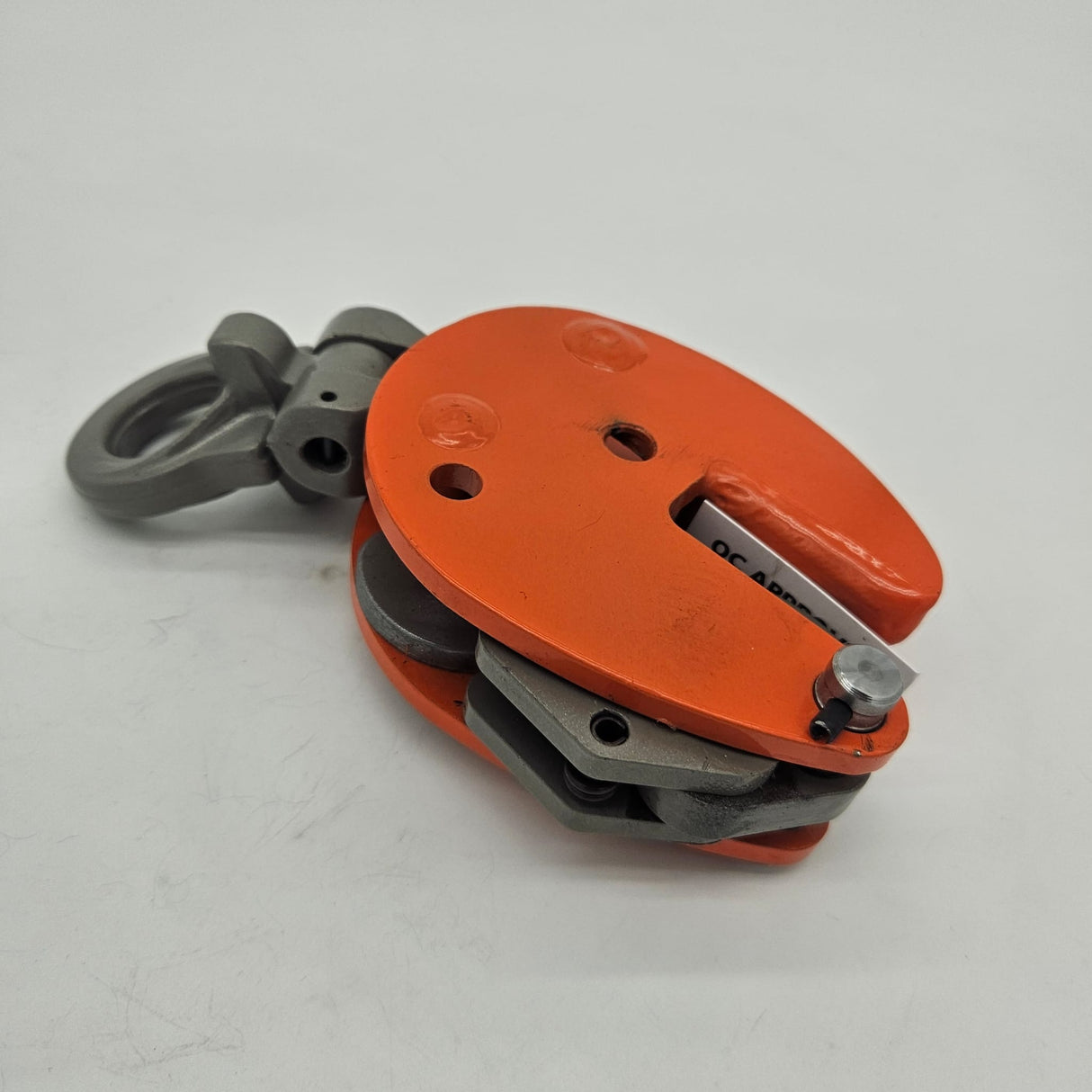

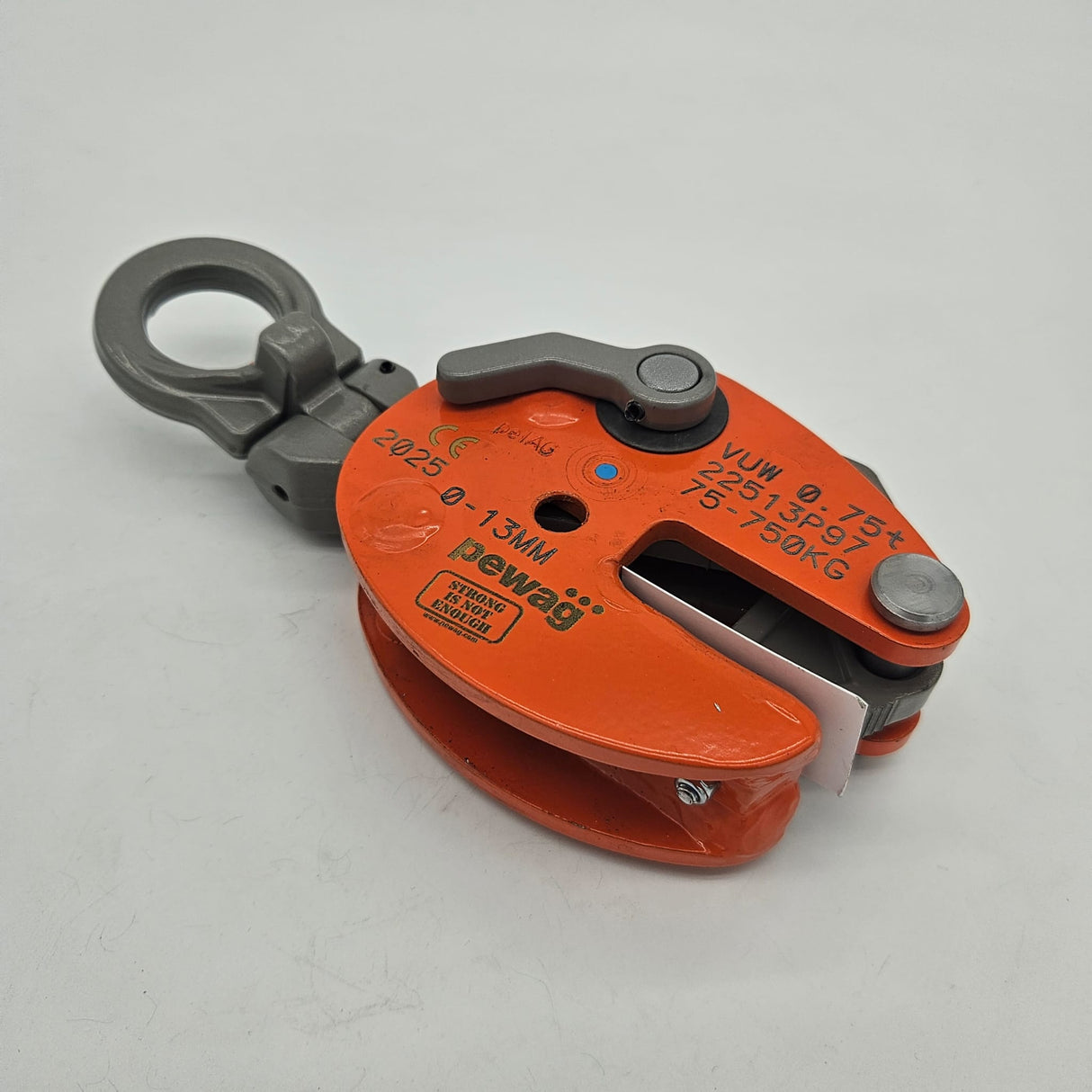

Vertikální svěrka VEUW/VUW PEWAG
Vertikální svěrka VEUW/VUW PEWAG
Hledáte naprostou spolehlivost a maximální flexibilitu při manipulaci s ocelovými plechy, deskami a konstrukcemi? Vertikální svěrky PEWAG řady VEUW a VUW představují špičku v oboru zdvihací techniky. Díky unikátnímu kloubovému závěsu umožňují zvedání, otáčení a přepravu břemen ze všech poloh – horizontálně, vertikálně i bočně. Pouzdro je oproti ostatním svěrkám zesílené.

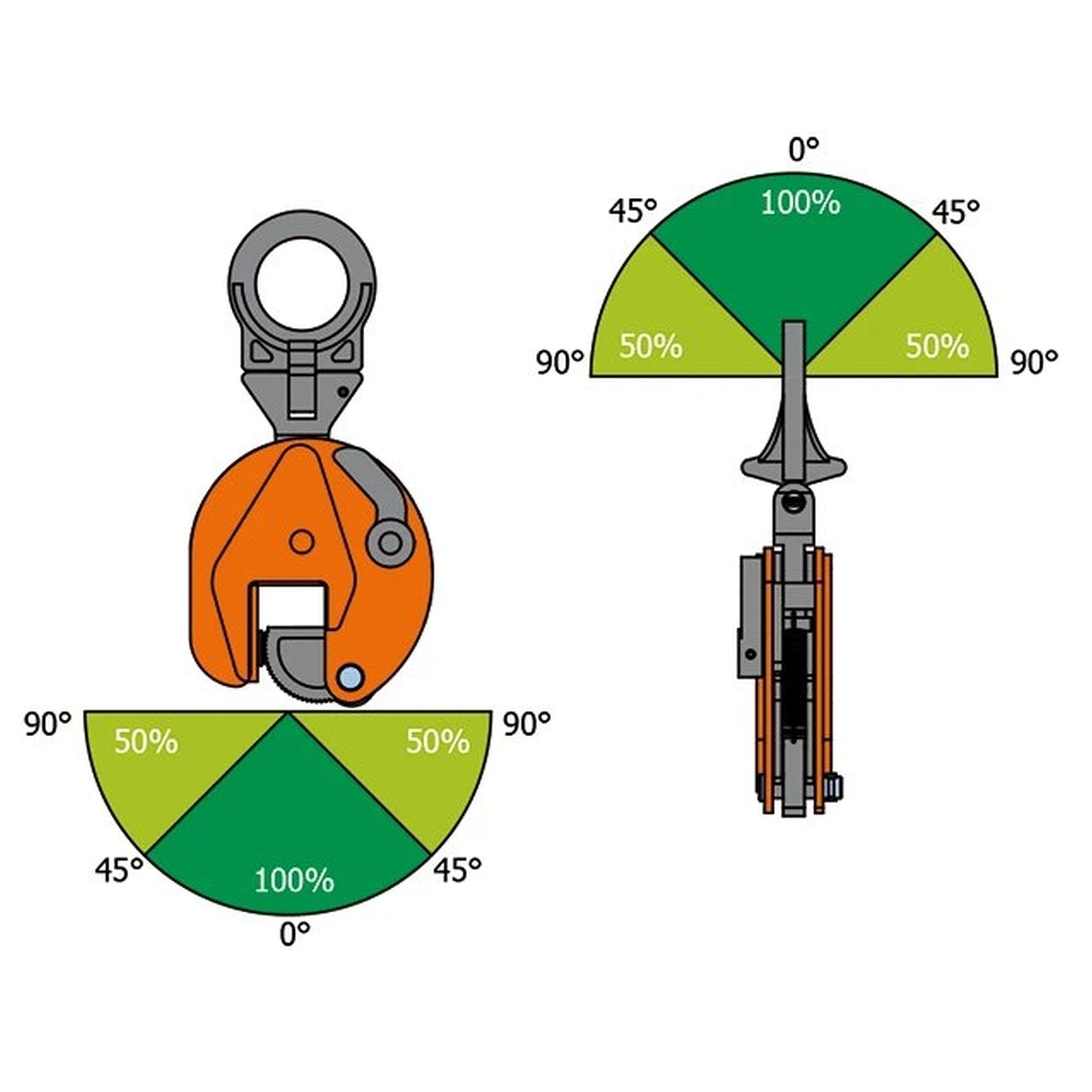

Svěrka obsahuje pro snížení rizika nechtěného uvolnění bezpečnostní páku. Minimální zatížení je 10% maximálního. Redukce maximální nosnosti je zobrazena v obrázku níže.
Proč zvolit svěrky PEWAG peCLAMP?
Všestrannost bez kompromisů: Kloubové zavěšovací oko (cross-joint) zajišťuje, že svěrka drží břemeno bezpečně i při šikmém tahu. Je to ideální nástroj pro otáčení plechů o 180°.
Maximální bezpečnost: Každá svěrka je vybavena bezpečnostním mechanismem s pojistnou pákou. Ten zaručuje, že svěrka nesklouzne při nasazování ani při spouštění břemene. Svěrka zůstává zajištěna v otevřené i uzavřené poloze.
Odolná konstrukce: Tělo svěrky je vyrobeno z vysoce kvalitní oceli s důrazem na nízkou vlastní hmotnost při zachování extrémní pevnosti a dlouhé životnosti.
Flexibilita čelistí: Model VUW má standardní šíře rozevření pro běžné úkoly, Model VEUW je verze se zvětšeným rozvorem čelistí pro silnější materiály.
Klíčové vlastnosti a technické specifikace:

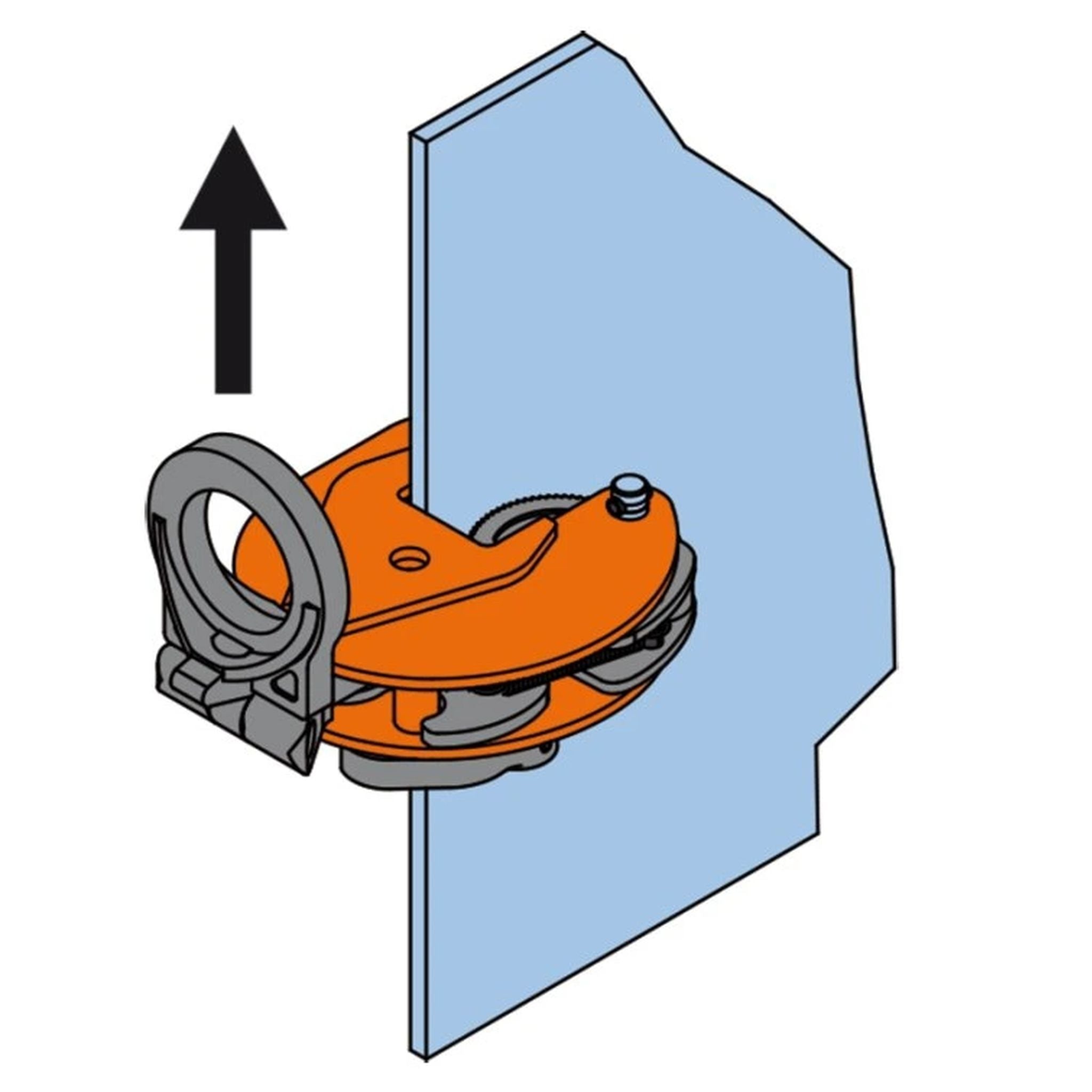

Univerzální použití: Pro zvedání, otáčení (180°) a transport ocelových desek a konstrukcí.
Kloubový závěs: Umožňuje manipulaci a zvedání z jakékoli polohy.
Tvrdost materiálu: Vhodné pro materiály s povrchovou tvrdostí až do 37 HRC (u standardních modelů).
Bezpečnostní limit: Minimální zatížení musí činit 10 % maximální nosnosti (WLL) pro zajištění správné funkce svěrného mechanismu.
Certifikace: Vyrobeno v souladu s nejpřísnějšími evropskými normami kvality značky PEWAG.
Kdy zvolit variantu VEUW?
Zatímco model VUW je skvělý pro standardní tloušťky plechů, varianta VEUW (E = Enlarged) je navržena pro situace, kdy potřebujete větší svěrnou šířku. Pokud pracujete s extra silnými deskami, VEUW vám poskytne potřebný manipulační prostor bez nutnosti kupovat svěrku s naddimenzovanou nosností.

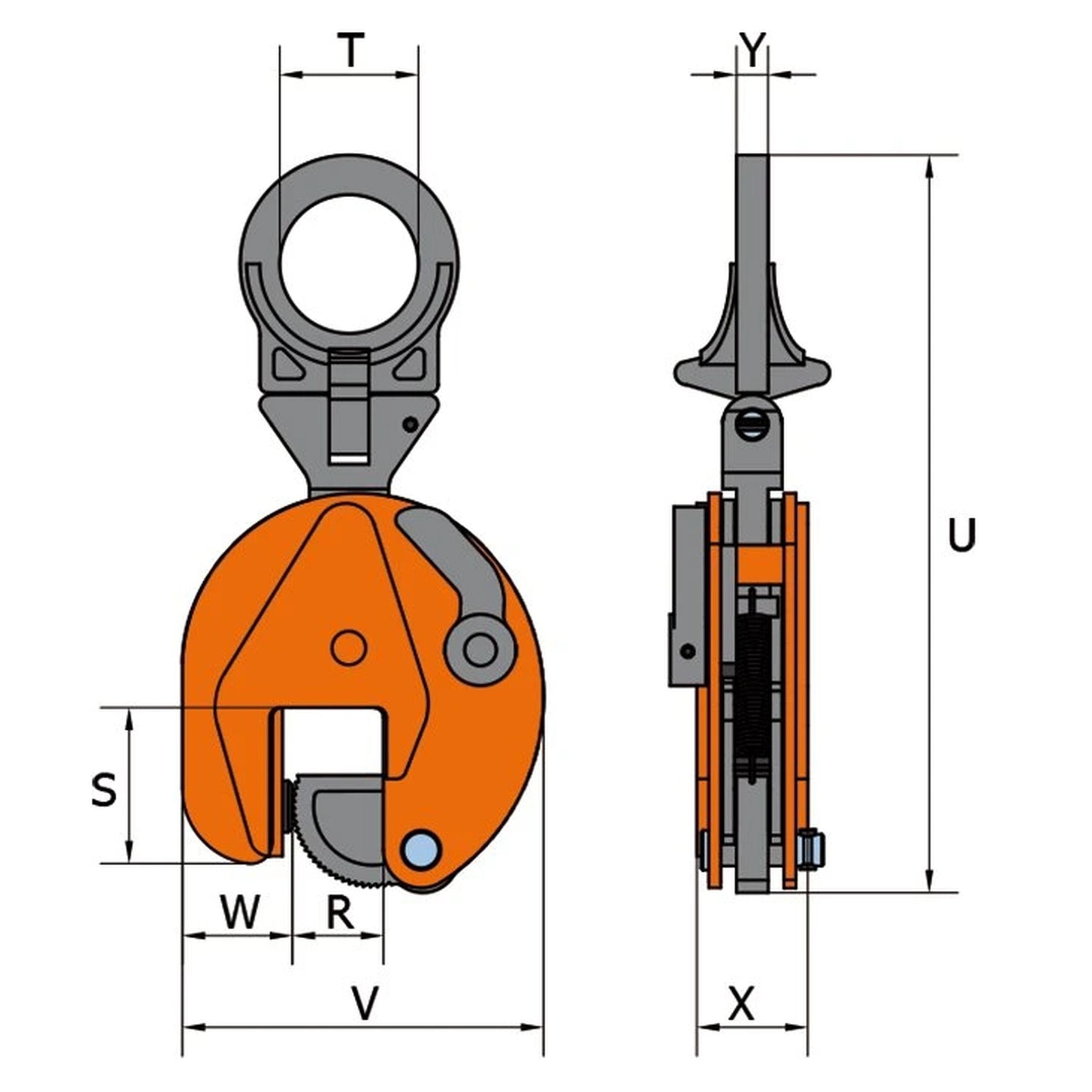

| Označení výrobce | Nosnost | Svěrná šířka R | S | T | U | V | W | X | Y | Hmotnost |
| --- | t | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| VUW 0,75 | 0,75 | 0 - 13 | 47 | 30 | 203 | 100 | 37 | 37 | 10 | 1,8 |
| VEUW 1 | 1,00 | 0 - 25 | 56 | 50 | 292 | 141 | 37 | 47 | 15 | 3,8 |
| VEUW 2 | 2,00 | 0 - 35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8,0 |
| VEUW 3 | 3,00 | 0 - 35 | 78 | 70 | 372 | 183 | 56 | 56 | 16 | 8,0 |
| VUW 4,5 | 4,50 | 0 - 25 | 85 | 70 | 429 | 203 | 60 | 77 | 20 | 16,0 |
| VEUW 4,5 | 4,50 | 0 - 45 | 85 | 70 | 431 | 228 | 60 | 78 | 20 | 16,5 |
| VUW 6 | 6,00 | 0 - 32 | 114 | 78 | 528 | 225 | 78 | 78 | 32 | 22,0 |
| VEUW 6 | 6,00 | 0 - 50 | 114 | 78 | 527 | 259 | 82 | 78 | 32 | 24,0 |
| VUW 7,5 | 7,50 | 0 - 40 | 111 | 78 | 567 | 246 | 76 | 82 | 32 | 27,0 |
| VEUW 7,5 | 7,50 | 0 - 55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 28,0 |
| VUW 9 | 9,00 | 0 - 55 | 111 | 78 | 560 | 267 | 70 | 86 | 32 | 29,0 |
| VUW 12 | 12,00 | 0 - 52 | 148 | 85 | 648 | 295 | 100 | 94 | 48 | 41,0 |
| VUW 15 | 15,00 | 0 - 76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 73,0 |
| VUW 17 | 17,00 | 0 - 76 | 209 | 85 | 816 | 373 | 136 | 106 | 48 | 74,0 |
| VUW 20 | 20,00 | 0 - 80 | 250 | 100 | 948 | 563 | 153 | 140 | 71 | 160,0 |
| VUW 25 | 25,00 | 5 - 85 | 250 | 100 | 948 | 563 | 148 | 140 | 71 | 160,0 |
| VUW 30 | 30,00 | 10 - 90 | 250 | 100 | 944 | 568 | 153 | 142 | 71 | 167,0 |
Tip pro nákup: Při výběru svěrky dbejte nejen na maximální nosnost, ale i na minimální tloušťku zvedaného materiálu a jeho tvrdost. Pokud manipulujete s nerezovou ocelí, doporučujeme speciální variantu s označením "R" (např. VUW-R), která má čelisti z nerezové oceli.
