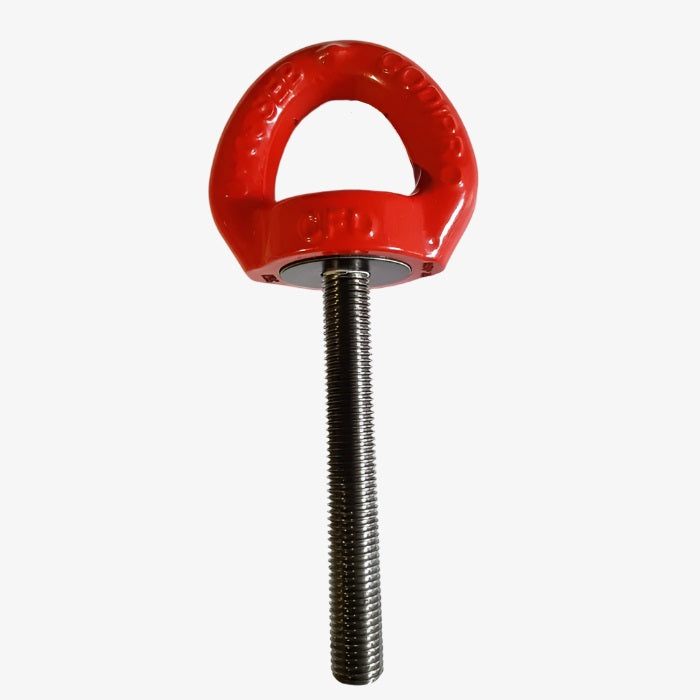

Vázací bod SEB M16 x 120 mm
S ložiskem, otočný i pod zátěží.
Stejná nosnost ve všech směrech.
Každý kus má unikátní číslo.
Certifikát 3.1 dle EN 10204 se dodává ke každému produktu.
Také dostupný ve variantě Matice - FE.SEB (Female).
Vyrobeno v EU.
Dostupný ve velikostech M8 - M48 ve standardním provedení (jiné provedení na poptávku).
Lze objednat závit s libovolnou délkou – dodání ve velmi krátkých dodacích lhůtách.
Lze objednat i jeden kus, není omezeno minimální množství.
Nosnost (WLL) od 0.3 t – 15 t.
Bezpečnostní koeficient 5:1 ( příp. 4:1).
Materiál odpovídá třídě oceli 8 (T8) (G80).
Provedení s metrickými závity i se závity UNC.
Modely 2D a 3D na vyžádání.
Typ | Závit | SF 5:1 WLL | SF 4:1 WLL | L1 | Moment | S | A | B | C | D | Hmotnost |
--- | (mm) | t | t | mm | Nm | mm | mm | mm | mm | mm | kg |
SEB M 8 UP | M 8 (x1,25) | 0,4 | 0,5 | 14 | 6 | 6 | 30 | 34 | 60 | 57 | 0,2 |
SEB M 10 UP | M 10 (x1.5) | 0,5 | 0,7 | 17 | 10 | 6 | 30 | 34 | 60 | 57 | 0,2 |
SEB M 12 UP | M 12 (x1,75) | 0,8 | 0,9 | 11 | 15 | 6 | 30 | 34 | 60 | 57 | 0,2 |
SEB M 16 UP | M 16 (x2) | 1,4 | 1,8 | 120 | 50 | 8 | 38 | 45 | 88 | 80 | 0,8 |
SEB M 20 UP | M 20 (x2.5) | 2,0 | 2,7 | 30 | 100 | 8 | 38 | 45 | 88 | 80 | 0,8 |
SEB M 24 3t8 UP | M 24 (x3) | 3,2 | 3,8 | 36 | 160 | 14 | 38 | 45 | 88 | 80 | 0,8 |
SEB M 24 4t2 UP | M 24 (x3) | 3,4 | 4,2 | 36 | 160 | 14 | 58 | 70 | 115 | 106 | 2,6 |
SEB M 30 UP | M 30 (x3,5; | 5,5 | 6,3 | 45 | 250 | 14 | 58 | 70 | 115 | 106 | 2,7 |
SEB m 36 UP | M 36 (x4) | 9,0 | 11,0 | 56 | 320 | 14 | 83 | 94 | 168 | 155 | 7,0 |
SEB M 42 UP | M 42 (x4,5) | 12,0 | 15,0 | 63 | 400 | 14 | 83 | 94 | 168 | 155 | 7,0 |
SEB M 48 UP | M 4$ (x5) | 15,0 | 16,0 | 68 | 600 | 19 | 80 | 94 | 168 | 155 | 7,0 |
