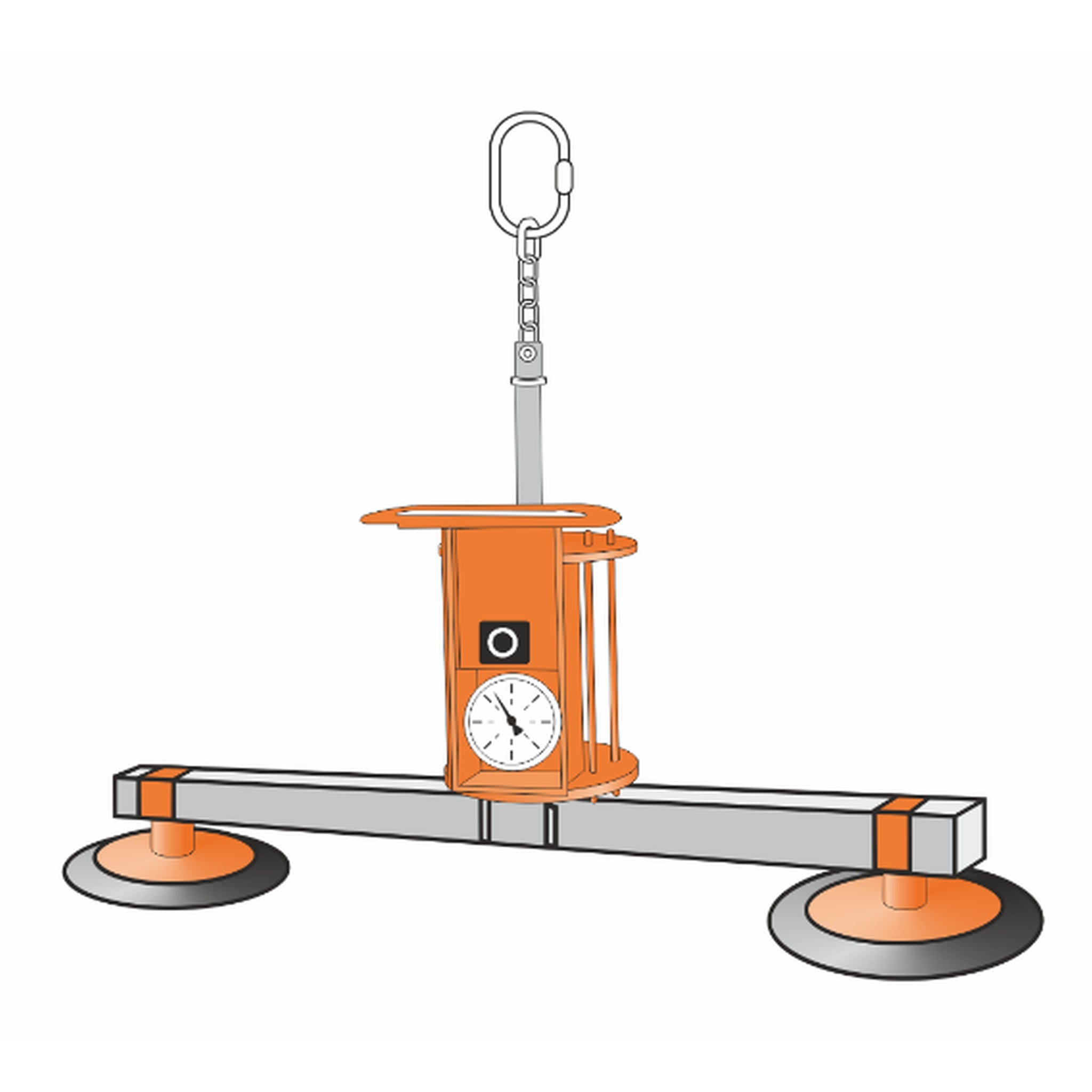

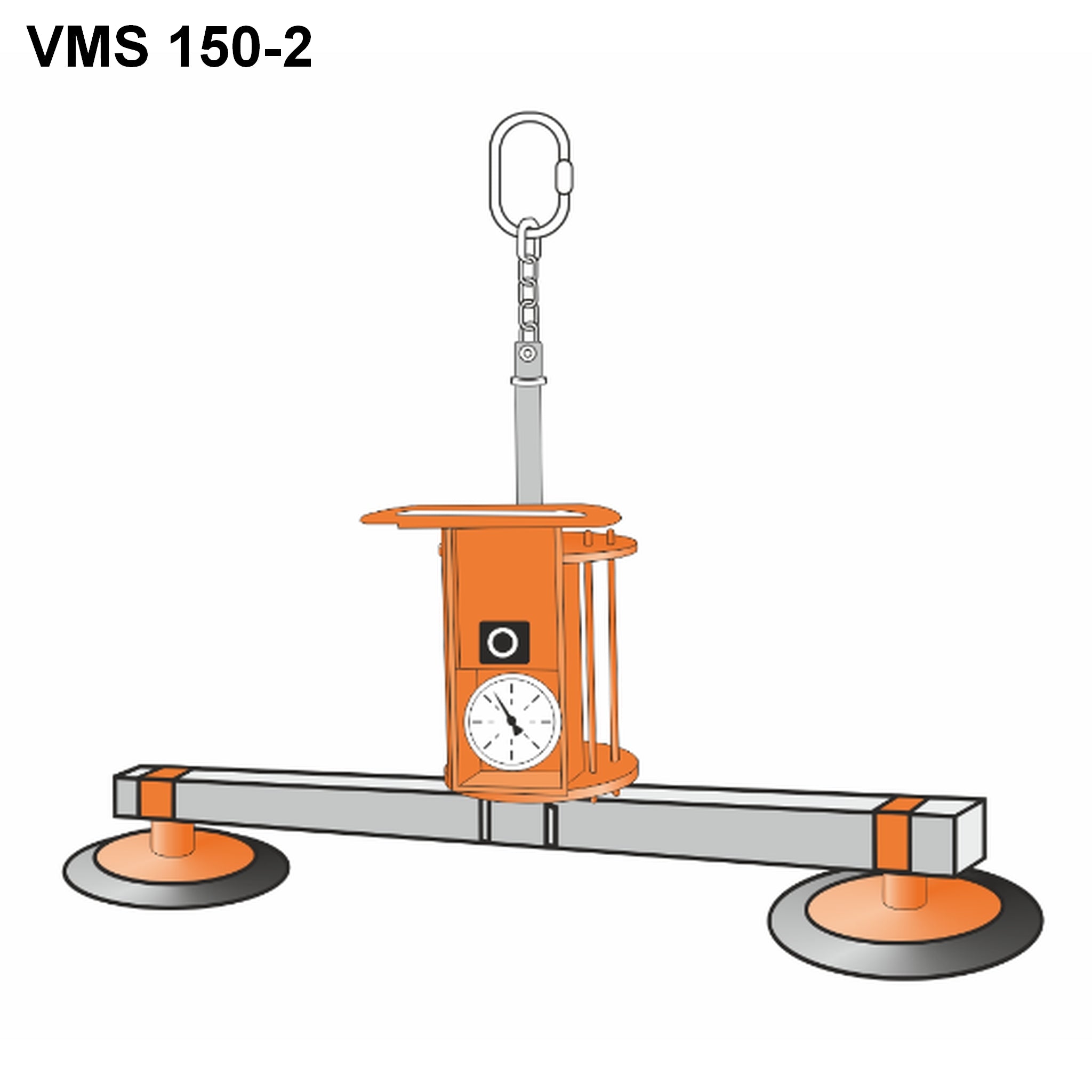

Vakuový manipulátor samonasávací VMS 150-2
Vakuový manipulátor samonasávací VMS 150-2
Vakuové samopřísavné manipulátory VMS pracují bez přívodu energie a jsou určeny pro horizontální přemisťování plochých neprodyšných břemen do hmotnosti 1200 kg.
Podtlak je vytvářen účinkem břemene a manipulátor tak nepotřebuje cizí zdroj energie.
Vakuové manipulátory VMS jsou vybaveny manometrem a výstražným zařízením, které se aktivuje při poklesu podtlaku o 20%, kdy aktivuje alarm (akustická a vizuální signalizace) upozorňující obsluhu na okamžité odložení břemene.
Vakuové manipulátory VMS umožňují plynule zvedat a odkládat břemena bez zásahu obsluhy.
Vhodné pro manipulace s plochými neprodyšnými břemeny:
- plechy a desky z železných a neželezných kovů (i nemagnetické), povrchy mohou být i mírně zkorodované
- plastové desky
- kámen s broušeným povrchem
- skleněné tabule a desky
- dřevěné tabule a desky opatřené povrchovou neprodyšnou úpravou
Na základě požadavků lze navrhnout sestavu na míru.
| Typ | VMS 150-2 |
| Mezní pracovní břemeno – WLL | 150 kg |
| Maximální rozměr (referenční plech) | 2500 × 1250 |
| Minimální rozměr | 500 × 250 |
| Minimální tloušťka (pro ocelový plech) | 2 mm |
| Hmotnost | 22 kg |
| Počet přísavek / velikost | 2 / Ø 230 mm |
| Minimální nosnost | 5 kg |

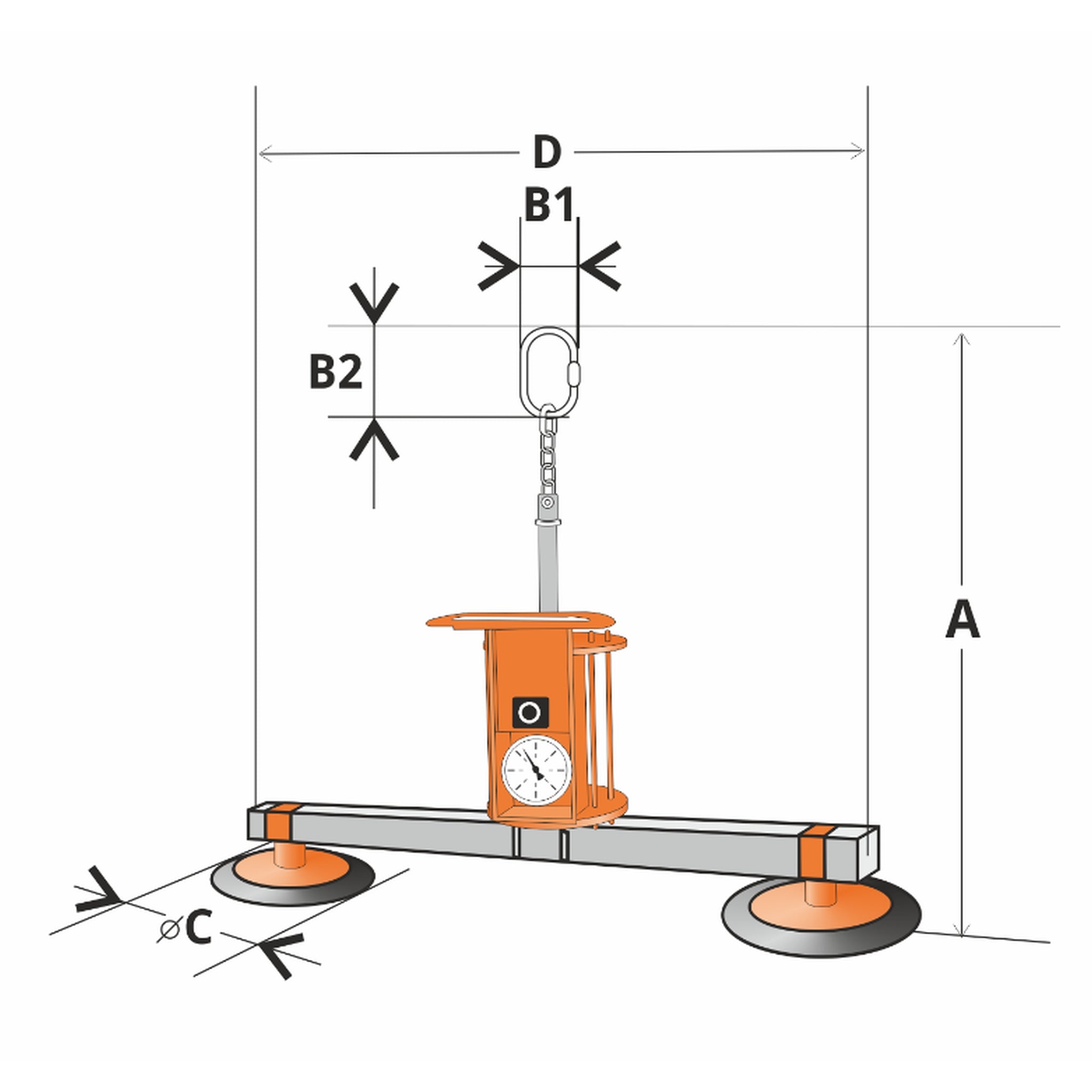

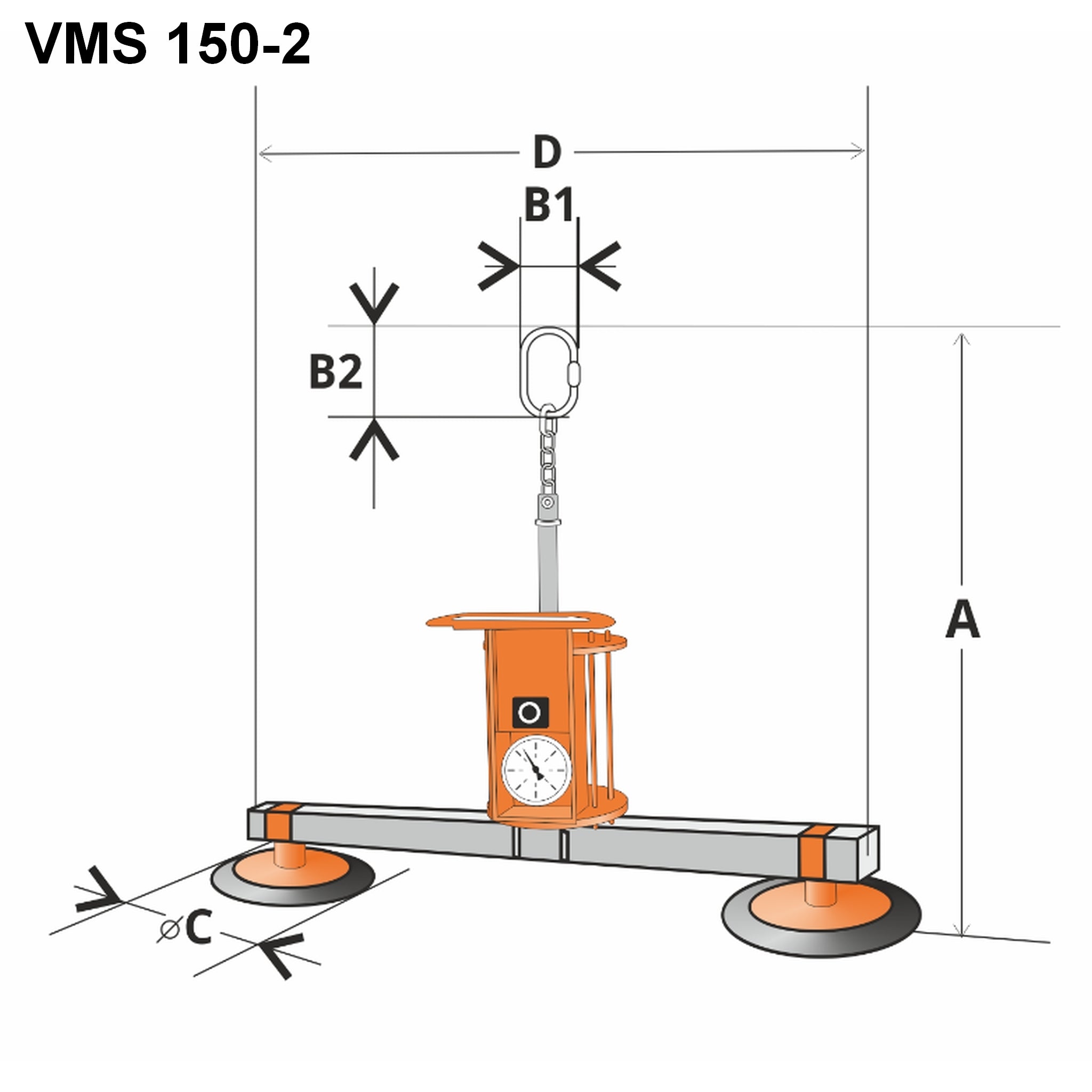

| Rozměry – Amax | 725 mm |
| Rozměry – B1 / B2 | 60 / 110 mm |
| Rozměry – Ø C | 230 mm |
| Rozměry – D | 1000 mm |
| Lze opatřit uzavíracím / uzavíracími ventily | ne |
