Vakuový manipulátor samonasávací VMS 100-1
Vakuový manipulátor samonasávací VMS 100-1
Vakuové samopřísavné manipulátory VMS pracují bez přívodu energie a jsou určeny pro horizontální přemisťování plochých neprodyšných břemen do hmotnosti 1200 kg.
Podtlak je vytvářen účinkem břemene a manipulátor tak nepotřebuje cizí zdroj energie.

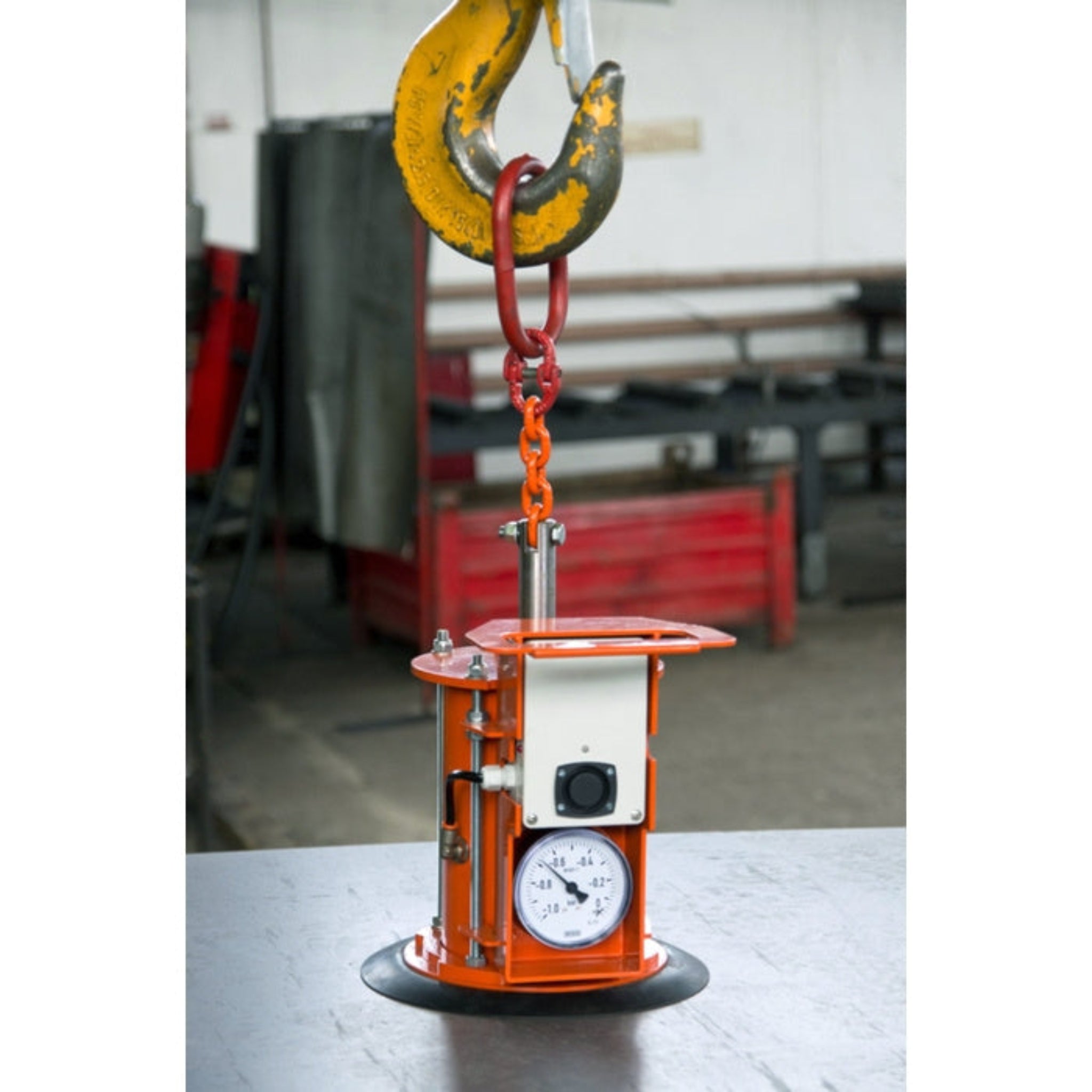

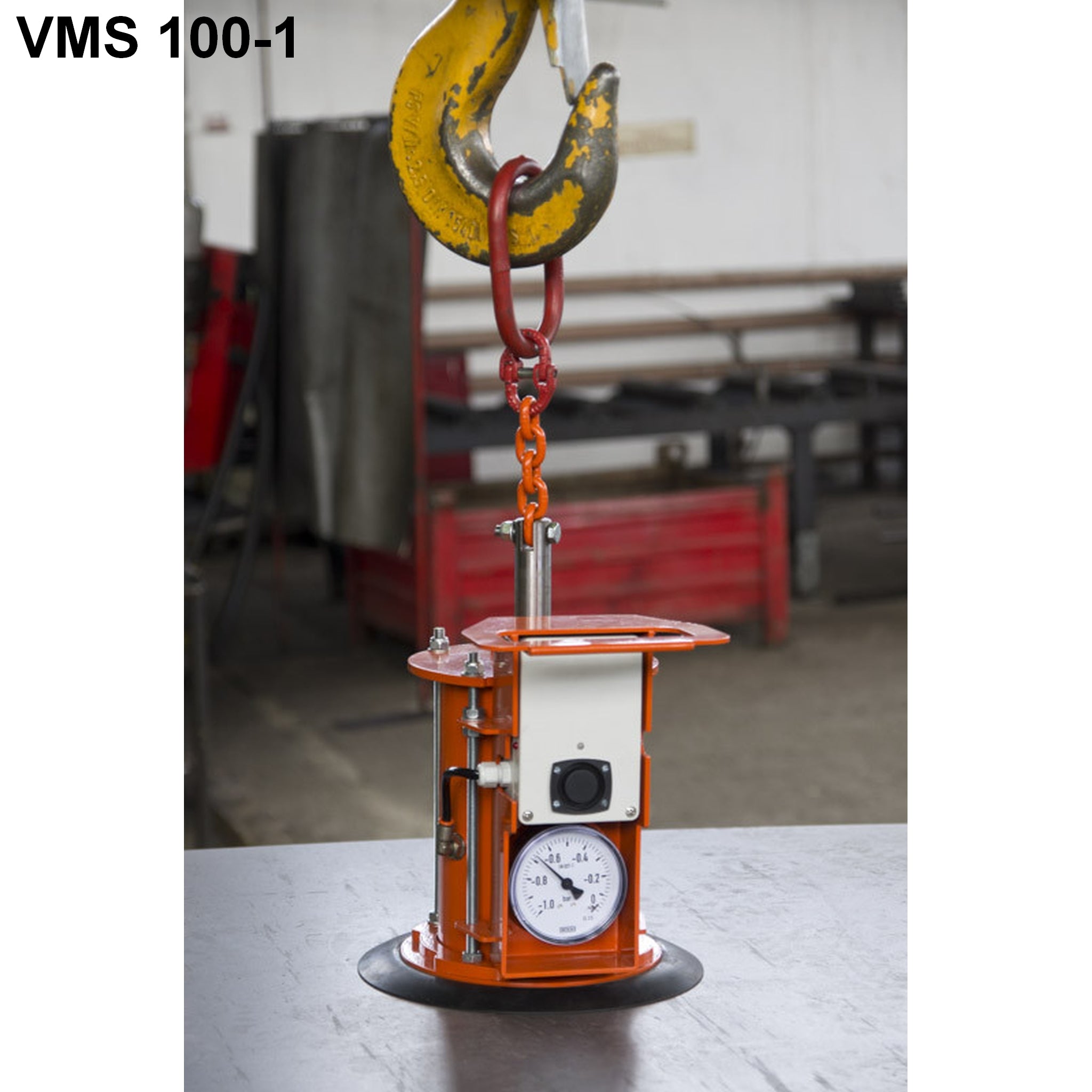

Vakuové manipulátory VMS jsou vybaveny manometrem a výstražným zařízením, které se aktivuje při poklesu podtlaku o 20%, kdy aktivuje alarm (akustická a vizuální signalizace) upozorňující obsluhu na okamžité odložení břemene.
Vakuové manipulátory VMS umožňují plynule zvedat a odkládat břemena bez zásahu obsluhy.
Vhodné pro manipulace s plochými neprodyšnými břemeny:

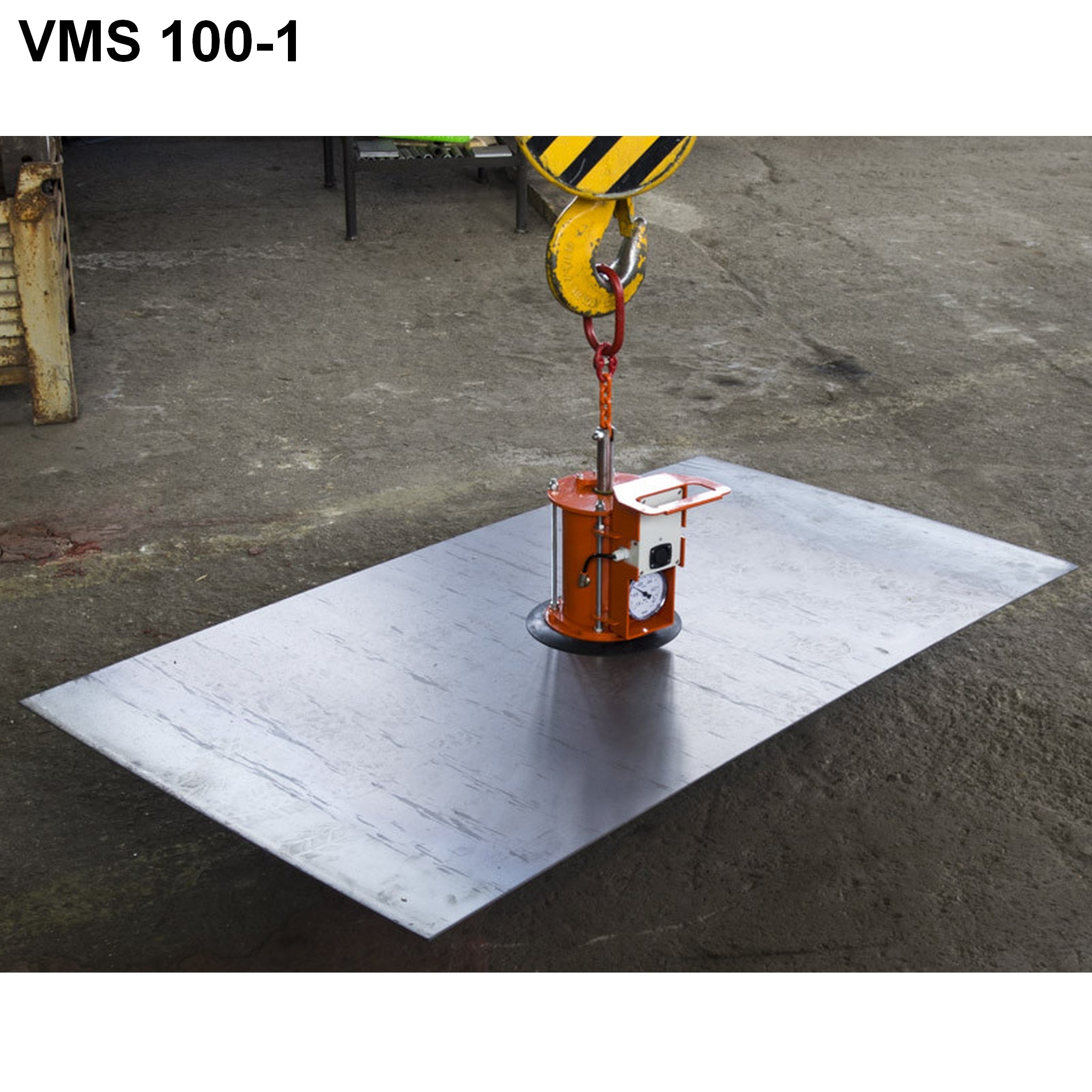

- plechy a desky z železných a neželezných kovů (i nemagnetické), povrchy mohou být i mírně zkorodované
- plastové desky
- kámen s broušeným povrchem
- skleněné tabule a desky
- dřevěné tabule a desky opatřené povrchovou neprodyšnou úpravou
Na základě požadavků lze navrhnout sestavu na míru.
| Typ | VMS 100-1 |
| Mezní pracovní břemeno - WLL | 100 kg |
| Maximální rozměr (referenční plech) | 1000 × 1000 mm |
| Minimální rozměr | Ø 250 mm |
| Minimální tloušťka (pro ocelový plech) | 1 mm |
| Hmotnost | 17 kg |
| Počet přísavek / velikost | 1 / Ø 230 mm |
| Minimální nosnost | 5 kg |

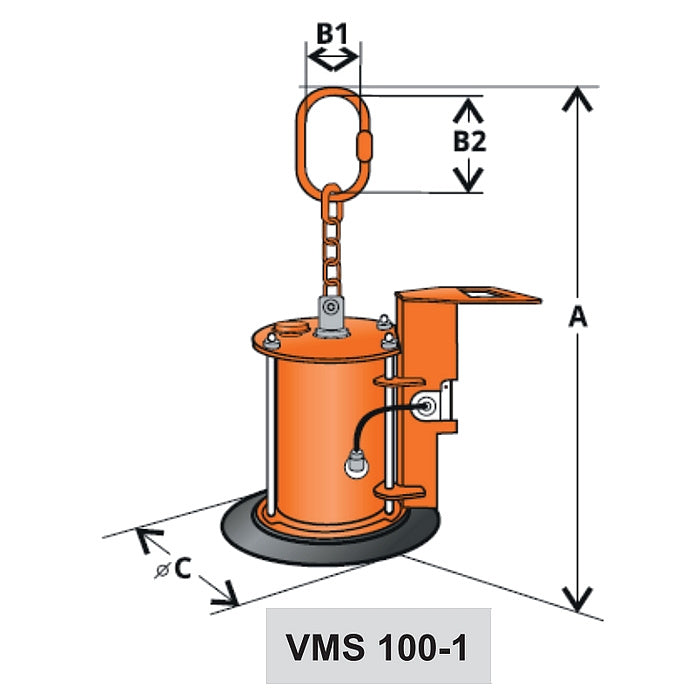

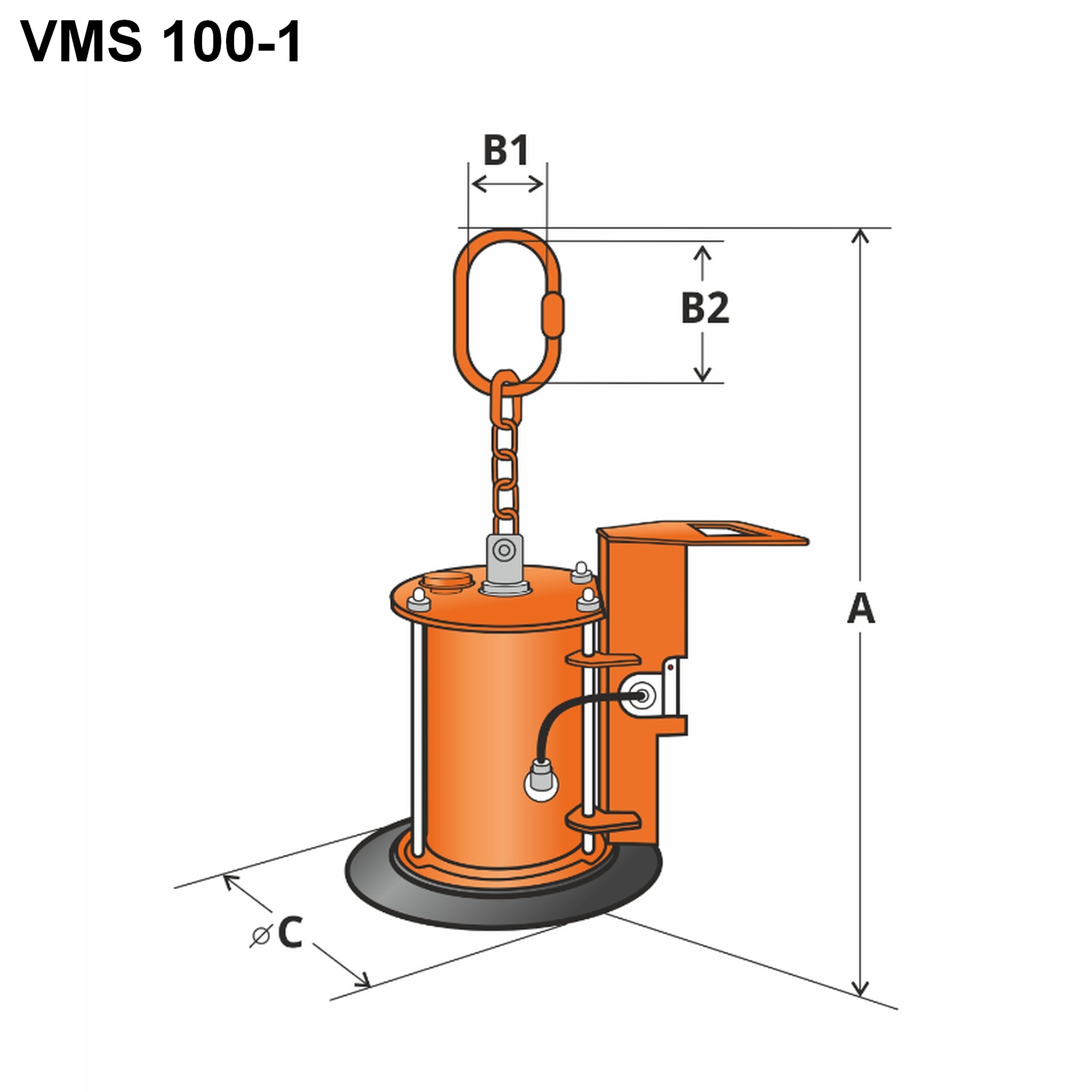

| Rozměry – Amax | 595 mm |
| Rozměry – B1/B2 | 60/110 mm |
| Rozměry – Ø C | 230 mm |
| Lze opatřit uzavíracím / uzavíracími ventily | ne |
