Pojistky k hákům 1DI pro hák DIN 15401
Pojistky k hákům 1DI pro hák DIN 15401

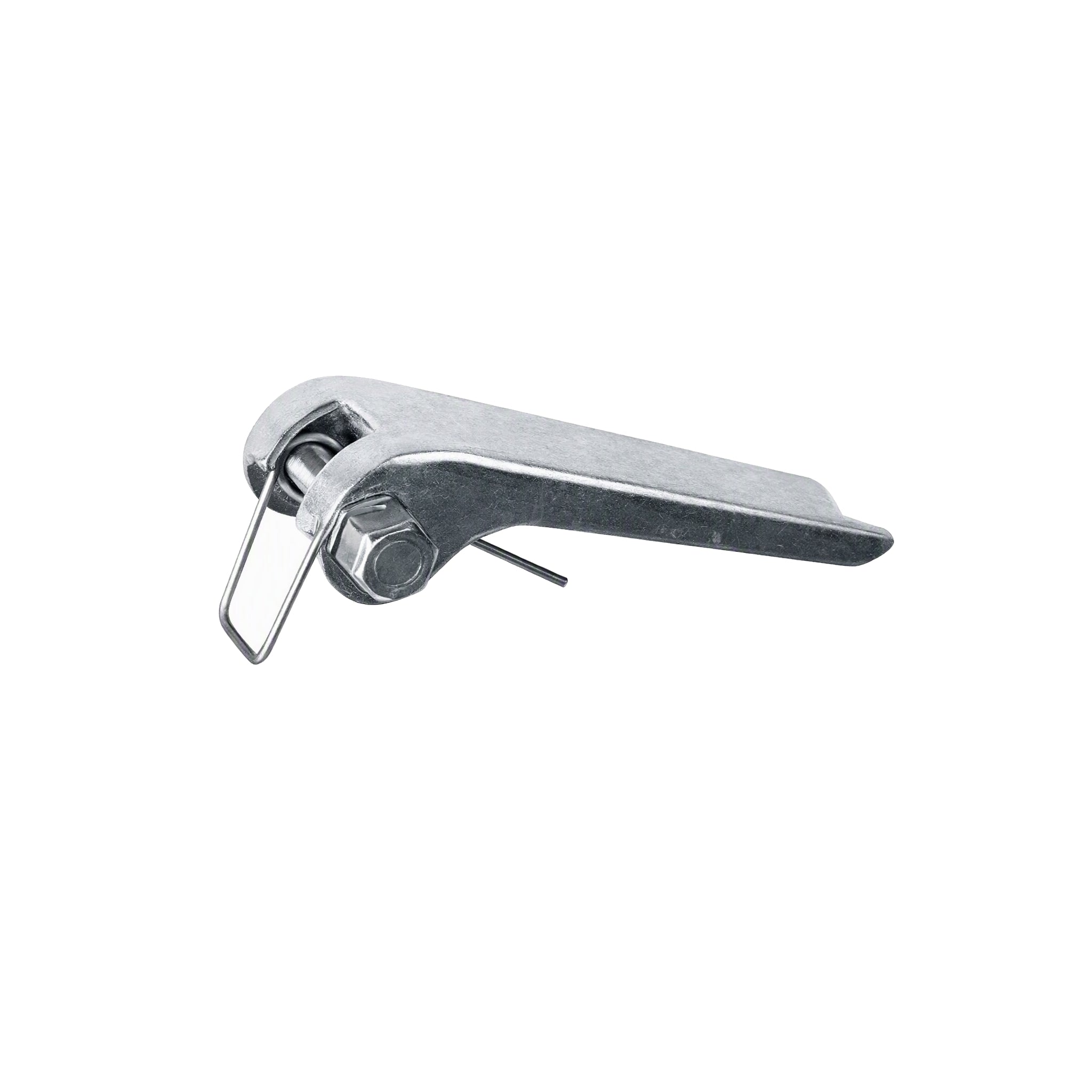

Bezpečnostní pojistka k hákům typu 1DI / 2DS je určená pro standardní kované jeřábové a vázací háky odpovídající normám DIN 15401 (jednoháky) a DIN 15402 (dvojháky). Slouží k bezpečnému zajištění vázacích prostředků v hrdle háku a zabraňuje jejich nechtěnému vyvléknutí během manipulace a zdvihání. Dodáváno jako komplet včetně vratné pružiny a upevňovacího šroubu.
Zvýšení bezpečnosti při zdvihání a manipulaci
Spolehlivá bezpečnostní pojistka (západka) je nezbytným prvkem každého jeřábového a vázacího háku. Chráněný hák zabraňuje samovolnému vysmeknutí lanových, řetězových nebo textilních vázacích prostředků z hrdla háku při uvolnění nebo náhlém pohybu břemene.
Pojistka je vyrobena z odolné oceli s kvalitní povrchovou úpravou, která zajišťuje dlouhou životnost i v náročném průmyslovém a stavebním prostředí. Konstrukce s dvojitou pružinou zaručuje plynulé, pevné a spolehlivé dovírání západky.
Hlavní vlastnosti:
Kompatibilita s normami: Určeno pro jednoháky DIN 15401 a dvojháky DIN 15402.
Kompletní montážní sada: Součástí balení je těleso pojistky, pružina, upevňovací šroub a matice pro snadnou montáž.
Snadná výměna: Rychlá instalace na stávající hák bez nutnosti speciálního nářadí.
Vysoká odolnost: Odolný materiál dimenzovaný pro každodenní průmyslové použití.
| Kód výrobce | e1 | b1 | ø D | Pro typ háku (velikost) | Balení | |
| --- | --- | --- | --- | 140 - DIN 15401 | --- | |
| --- | mm | mm | M (mm) | --- | --- | ks |
| 2DS002 | 35,5 | 10 | M4 | 012 | - | 50 |
| 2DS003 | 41,0 | 11 | M4 | 025 | - | 30 |
| 2DS0D4 | 51,5 | 13 | M5 | 05 | - | 20 |
| 2DS005 | 67,5 | 13 | M5 | 08 + 1 | - | 20 |
| 2DS0A6 | 81,0 | 17 | M6 | - | 2,5 | 10 |
| 2DS006 | 75,0 | 17 | M6 | 1,6 + 2,5 | - | 10 |
| 2DS007 | 84,0 | 20 | M6 | 4 | 4 | 5 |

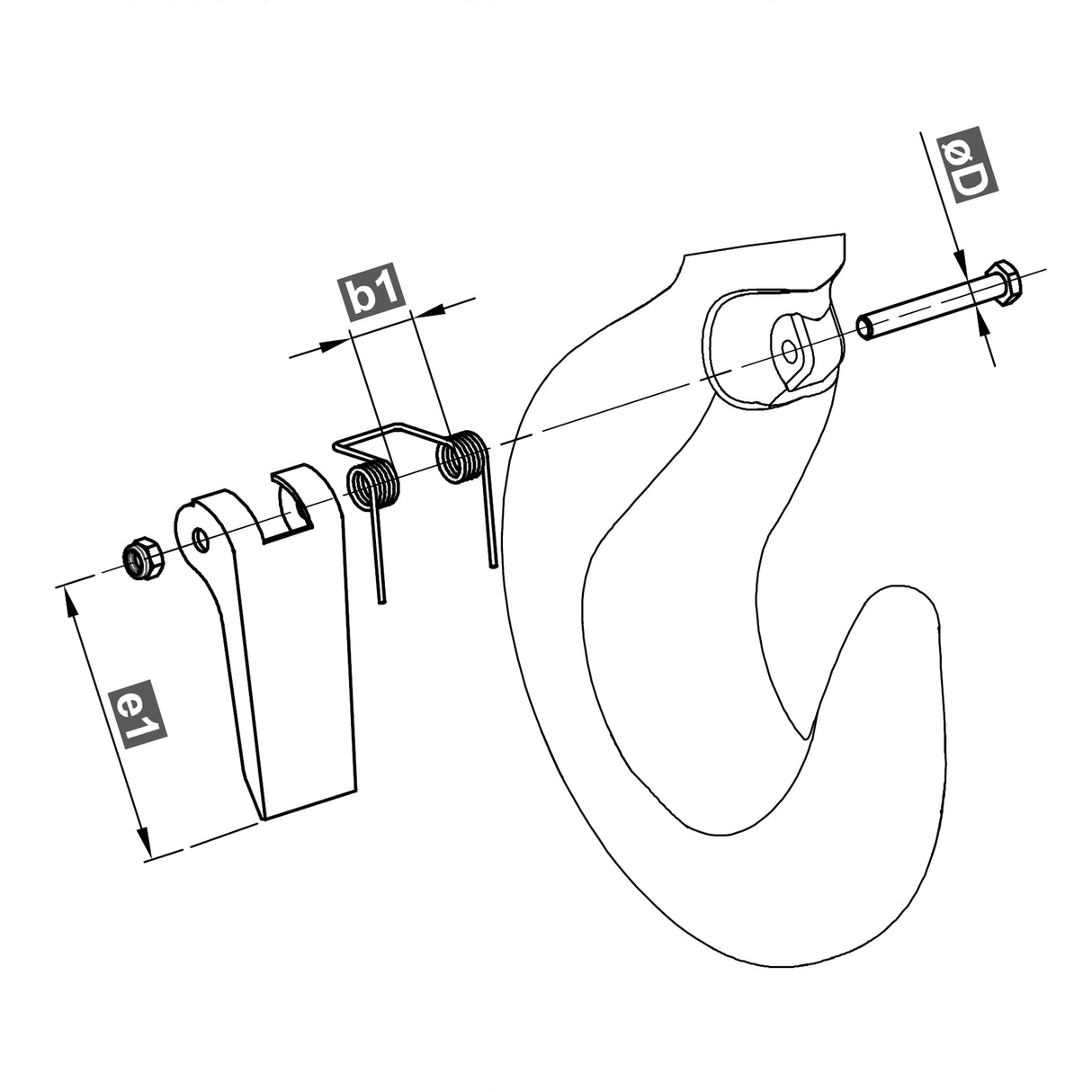

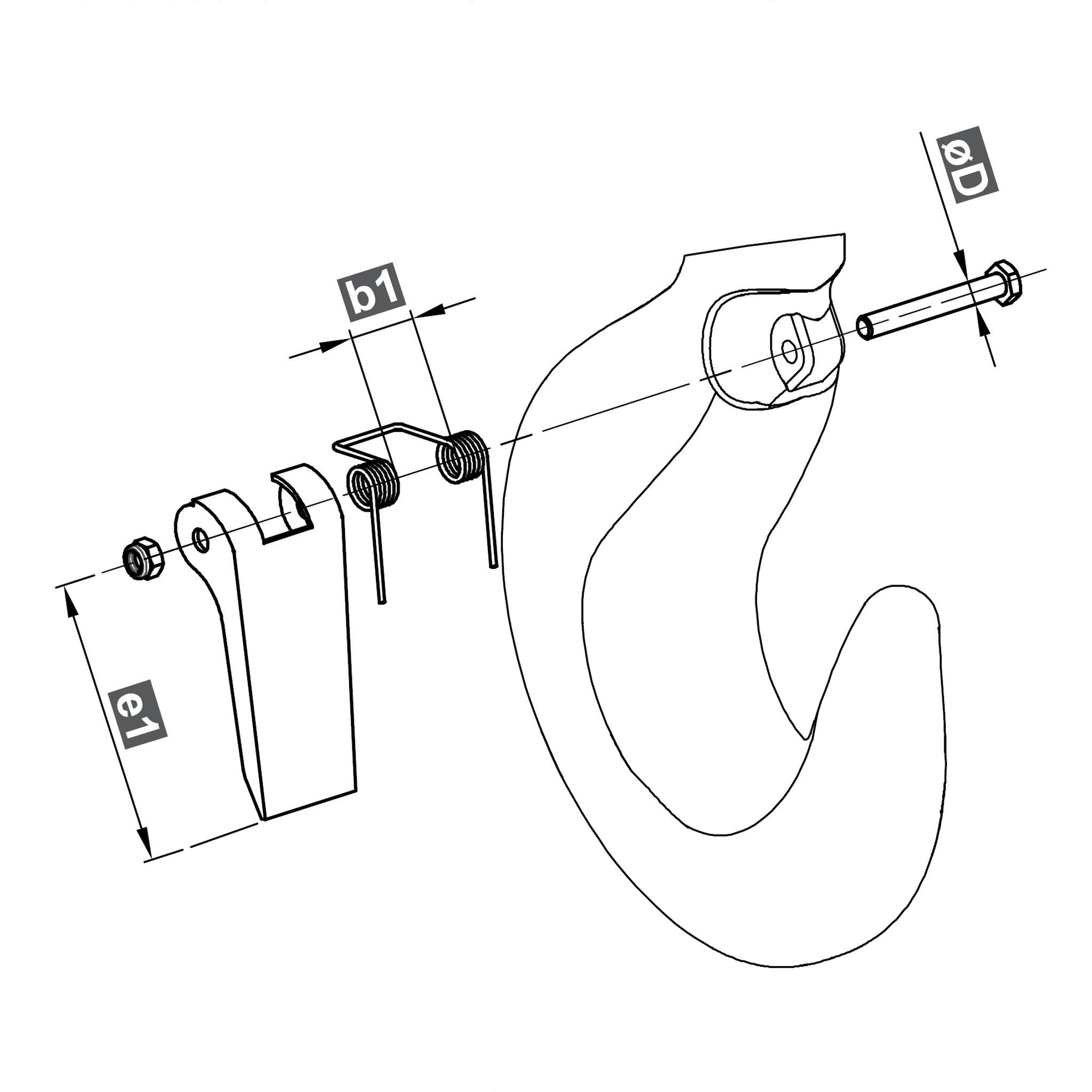

e1: Délka ramene pojistky
b1: Šířka pružiny / usazení
Ø D: Průměr upevňovacího šroubu / rozměr metrického závitu
Jak vybrat správnou velikost pojistky? Velikost pojistky vybírejte podle čísla/velikosti vašeho háku dle normy DIN 15401 nebo DIN 15402 (vyraženo přímo na těle háku) a podle rozměrů e1 a Ø D v tabulce.
Co obsahuje balení? Pojistka se dodává jako kompletní náhradní sada: tělo pojistky, dvojitá torzní pružina, upevňovací šroub a pojistná matice.
Katalogový list Pojistky k hákům 1DI pro hák DIN 15401 ELD_Pavlínek sro.
