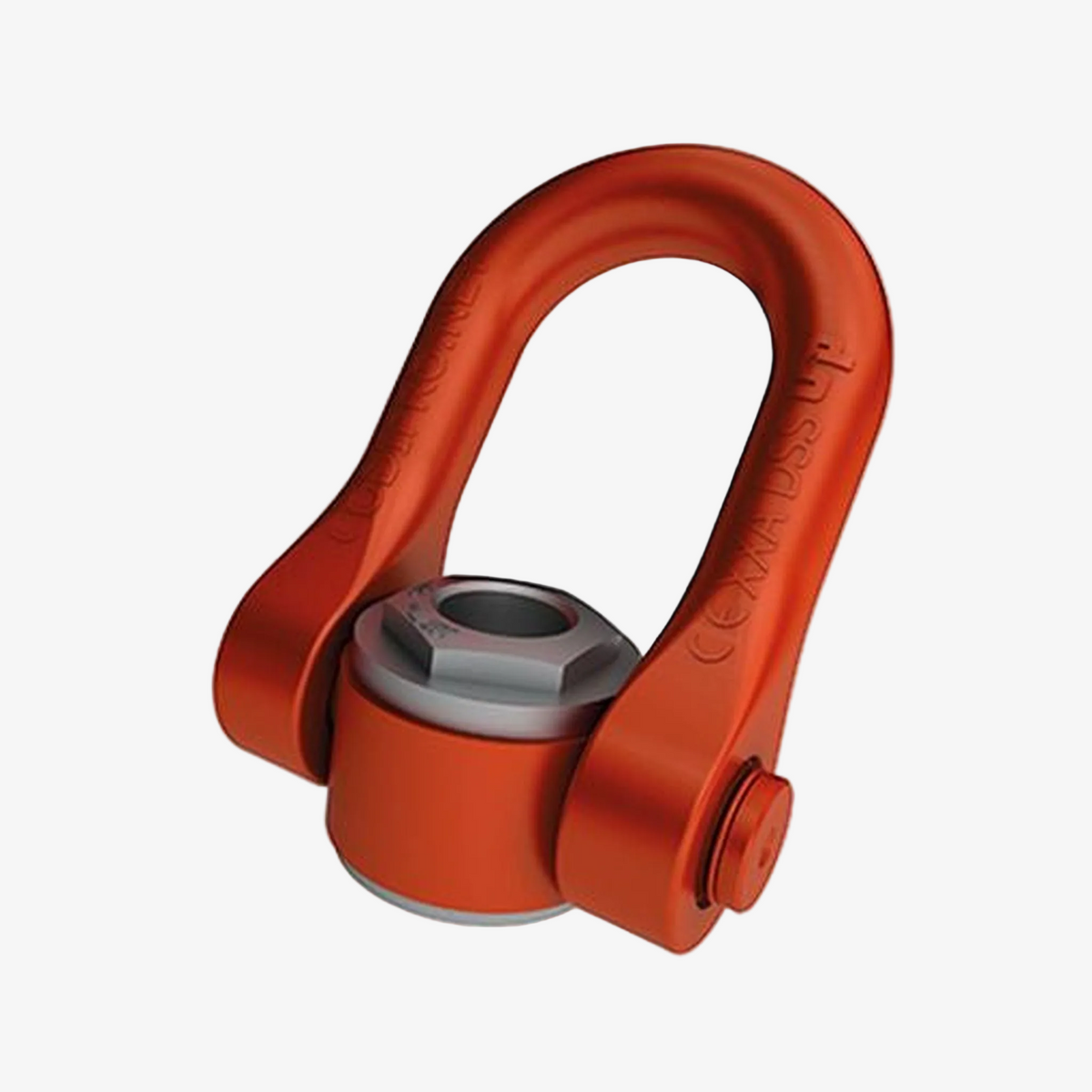

Otočný vázací bod FE.DSS UP - CODIPRO, s vnitřním závitem
Od
8 532,00 Kč bez DPH
Jednotková cena bez DPH
/
Nedostupné

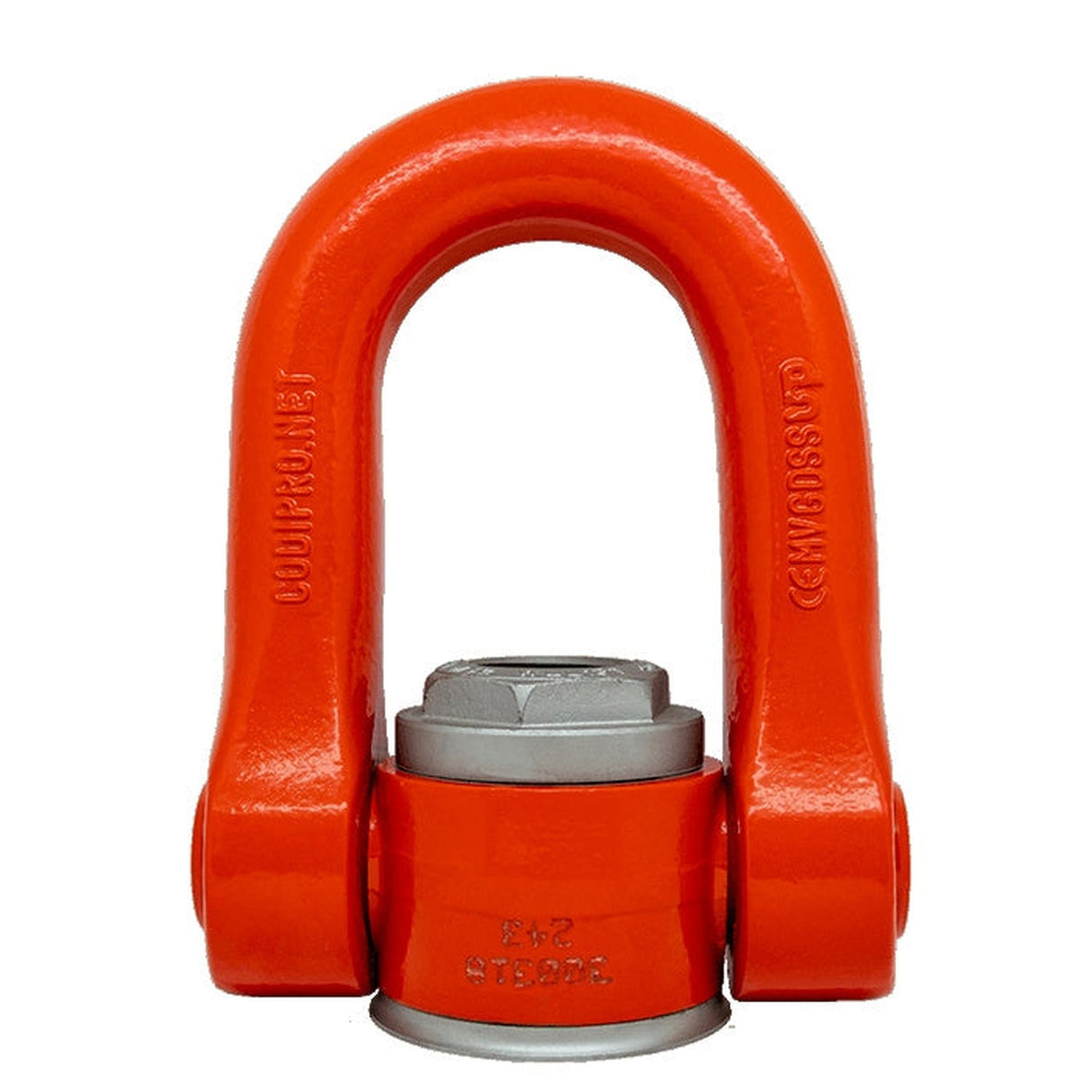

Otočný vázací bod FE.DSS UP - CODIPRO, s vnitřním závitem
S ložiskem, otočný i pod zátěží.
Širší třmen pro nasazení na hák.
Stejná nosnost ve všech směrech.
Každý kus má unikátní číslo.
Certifikát 3.1 dle EN 10204 se dodává ke každému produktu.
Vyrobeno v EU.
Dostupný ve velikostech M24 – M52 ve standardním provedení (jiné provedení na poptávku).
Lze objednat i jeden kus, není omezeno minimální množství.
Nosnost (WLL) od 4,5 t – 20 t.
Bezpečnostní koeficient 5:1 ( příp. 4:1 ).
Materiál odpovídá třídě oceli 8 (T8) (G80).
Provedení s metrickými závity i se závity UNC.
Modely 2D a 3D na vyžádání.
| Typ | Závit | SF 5:1 WLL | SF 4:1 WLL | L Maxi | Moment | S | A | B | C | D | E | F | G | Hmotnost |
| --- | (mm) | t | t | t | Nm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| FE.DSS M 24 UP | M 24 (x3) | 4,5 | 5,5 | 66 | 160 | 50 | 66 | 31 | 70 | 98 | 73 | 149 | 33 | 5,1 |
| FE.DSS M 27 UP | M 27 (x3) | 5,2 | 6,5 | 66 | 200 | 50 | 66 | 31 | 70 | 98 | 73 | 149 | 33 | 5,1 |
| FE.DSS M 30 UP | M 30 (x3,5) | 7,5 | 8,5 | 66 | 250 | 50 | 66 | 31 | 70 | 98 | 73 | 149 | 33 | 5,1 |
| FE.DSS M 33 UP | M 33 (x3,5) | 8,0 | 10,5 | 66 | 250 | 50 | 66 | 31 | 70 | 98 | 73 | 149 | 33 | 5,1 |
| FE.DSS M 36 UP | M 36 (x4) | 10,0 | 12,0 | 66 | 320 | 50 | 66 | 31 | 70 | 98 | 73 | 149 | 33 | 5,1 |
| FE.DSS M 39 UP | M 39 (x4) | 12,0 | 14,0 | 89 | 320 | 60 | 89 | 38 | 95 | 123 | 91 | 182 | 45 | 10,0 |
| FE.DSS M 42 UP | M 42 (x4,5) | 13,0 | 15,0 | 89 | 400 | 60 | 89 | 38 | 95 | 123 | 91 | 182 | 45 | 10,0 |
| FE.DSS M 45 UP | M 45 (x4,5) | 14,5 | 16,0 | 89 | 400 | 60 | 89 | 38 | 95 | 123 | 91 | 182 | 45 | 10,0 |
| FE.DSS M 48 UP | M 48 (x5) | 17,0 | 20,0 | 89 | 600 | 60 | 89 | 38 | 95 | 123 | 91 | 182 | 45 | 10,0 |
| FE.DSS M 52 UP | M 52 (x5) | 19,0 | 21,0 | 89 | 600 | 60 | 89 | 38 | 95 | 123 | 91 | 182 | 45 | 10,0 |
