Nerezový ruční lanový naviják TALBOT, typ AFMID, AFID, k tažení i zvedání

TALBOT - GOLIATH  |  SKU: 63TA6000-0100
Typ
9 720,00 Kč bez DPH
Doprava vypočítána při pokladně.

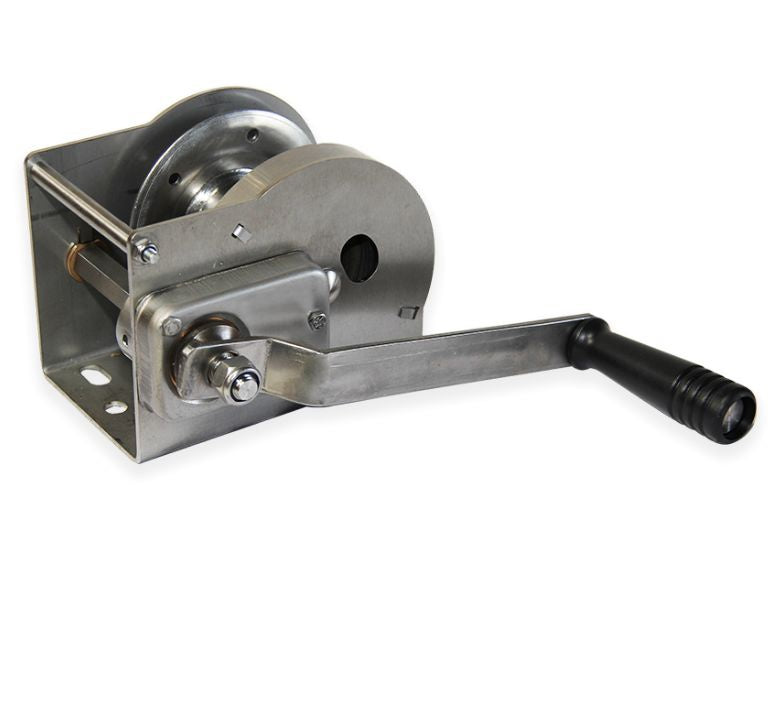

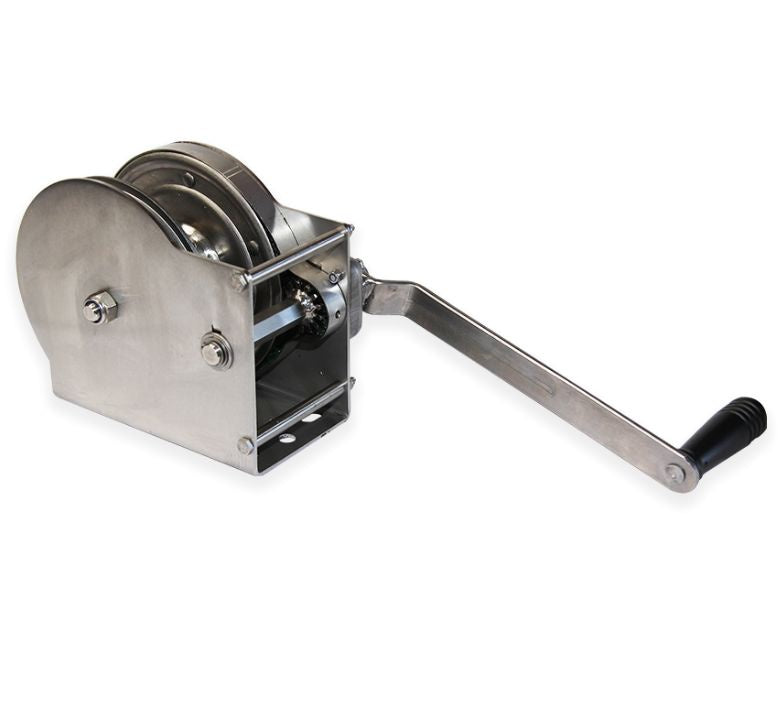

Nerezový ruční lanový naviják TALBOT, typ AFMID, AFID

Navijáky s brzdovým mechanismem řady AF jsou v souladu s technickou normou EN 13157+A1 a evropskou směrnicí 2006/42/EC o strojních zařízení. Určeny pro tah i zdvih.

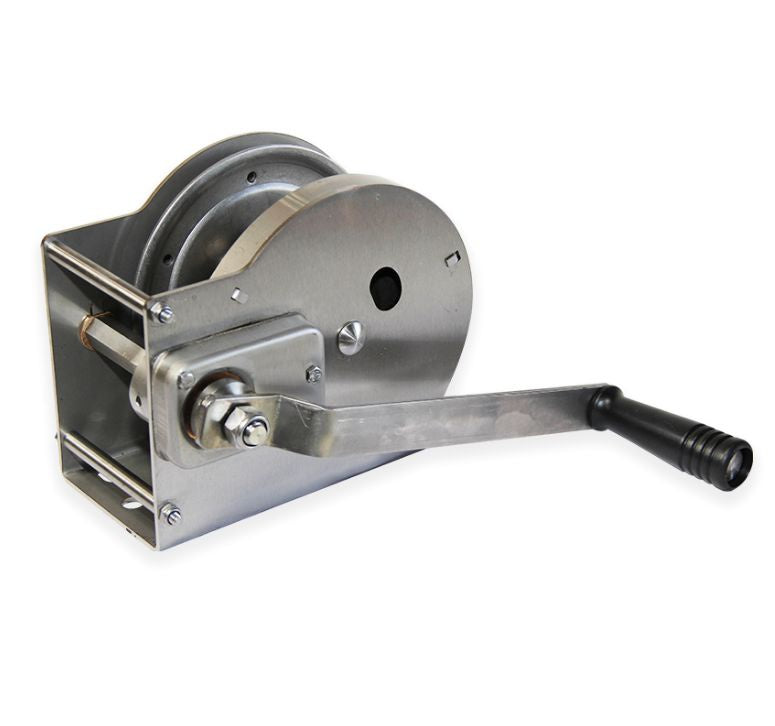

AFID:

  • Brzdový lanový naviják v provedení nerez (316L)
  • Zdvihací kapacita až 900kg
  • Tažná kapacita až 2500kg
  • Rychlé navíjení lana

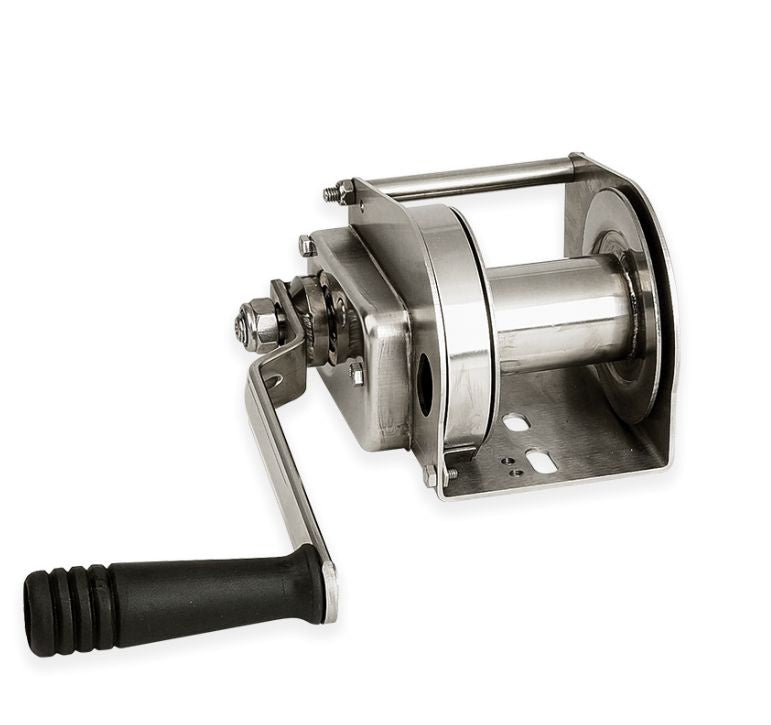

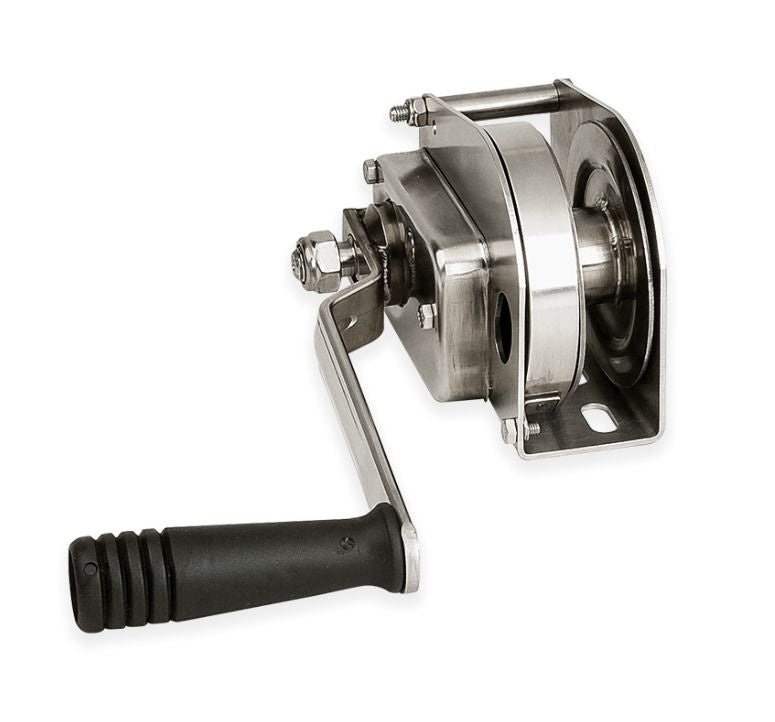

AFMID:

  • Mini brzdový lanový naviják v provedení nerez (316L) s ochranou ložisek
  • Břemeno může viset na navijáku bez jakékoliv činnosti rukojeti
  • Nosnost první vrstvy: 190kg
  • Nosnost poslední vrstvy: 80kg

Brzda funguje od zatížení 10kg!

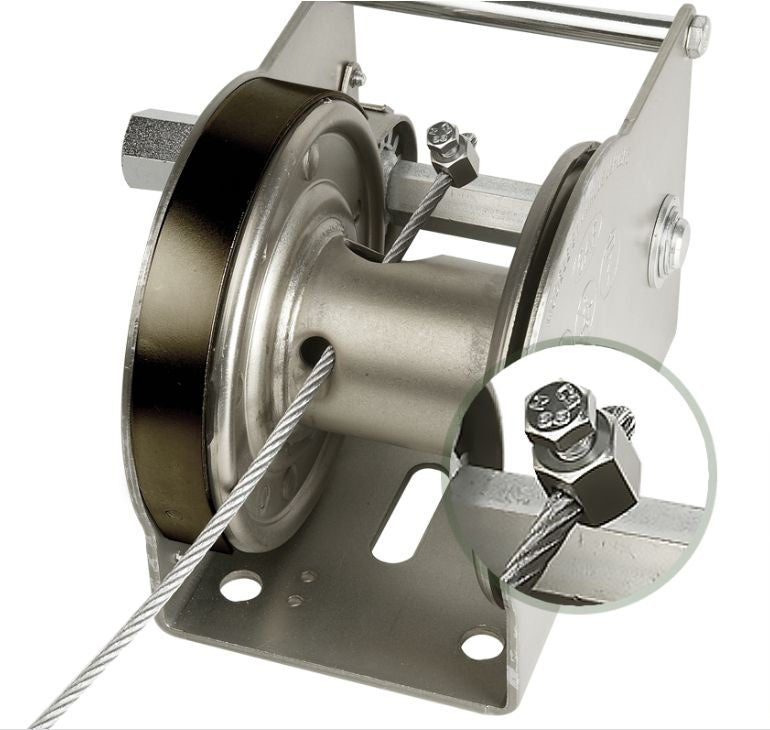

Navijáky jsou standardně dodávány bez ocelových lan. Vámi požadované ocelové lano, objednejte zvlášť.



Technické parametry:

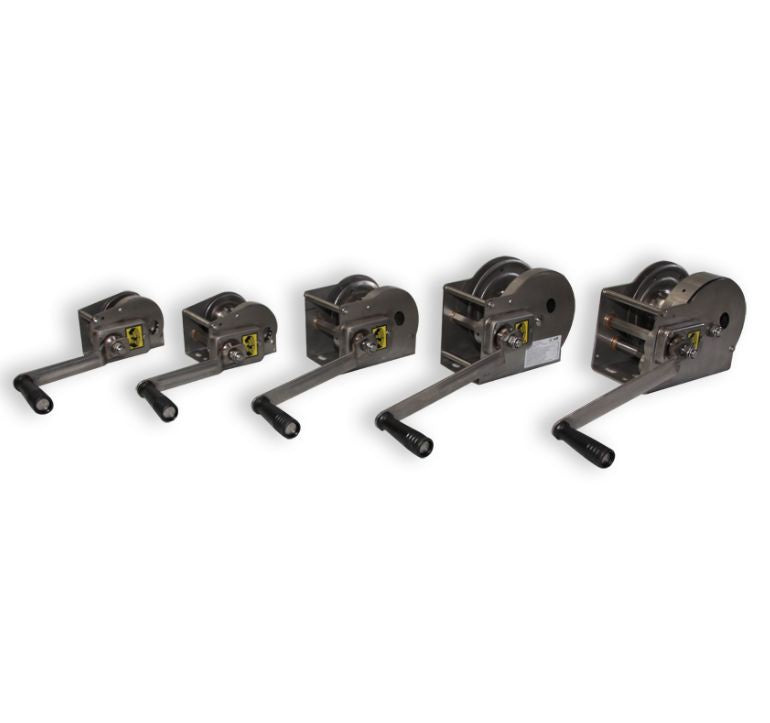

Typ Nosnost poslední vrstvy Nosnost první vrstvy Tahová kapacita při 20% převýšení Buben průměru Průměr ocelového lana Délka ocelového lana Min. hmotnost pro funkci brzdy Převodový poměr Hmotnost
--- kg kg kg mm mm m kg --- kg
4AFMID 80 190 350 27 3 8 10 01:02,6 2,2
4AFID 180 340 500 40 4 10 10 01:02,6 2,7
6AFID 240 500 750 45 5 12 10 01:03,5 3,7
8AFID 270 650 900 54 6 19 10 01:04,9 5,5
12AFID 490 900 1500 63 7 12 10 01:09,7 7,4



  4AFM 4AF 6AF 8AF 12AF
A 9 9 11 11 10,8
B - 11 12 12,5 12
C - 22 33,5 32 37
D 14,5 14,5 20 20,5 22
E 16,5 42,25 50 50,25 60
F 61 61 115 77,5 164
G 6 9,5 10 11 8
H 11 11 29 37 41
I - 6 - - 12
J 96 96 128 167 170
K 50 90,5 99,5 100,5 120
L 211 250 265 265 294
M 125 125 155 178,5 200,5
N 195 197 240 290 295
O 31,5 31,5 14 14,5 15,5
P - - 26 25,5 66
Q - - 54,5 58 104,5
R - - 40,5 - -
S 78 117 132 132 155
T 32 32 32 32 38
U 126 128 161 200 214
V 27 27 27 27 28
W 31 31 58 81 81


4AFM:



4AF:

6AF

8AF:

12AF:
