Navařovací jednokozlíkový bod - VLBS-U a VLBS, RUD
Vázací bod k navaření VLBS-U a VLBS, RUD

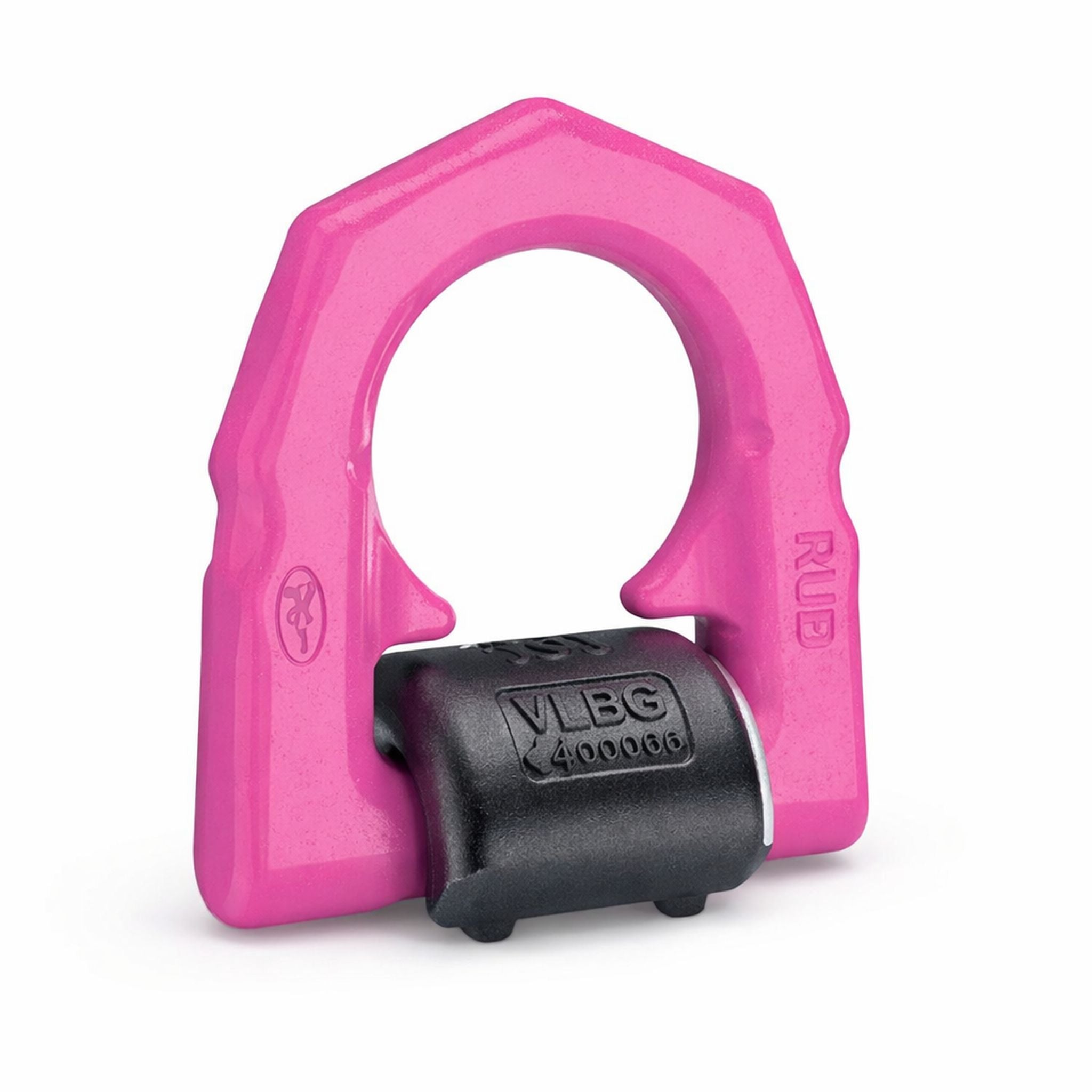

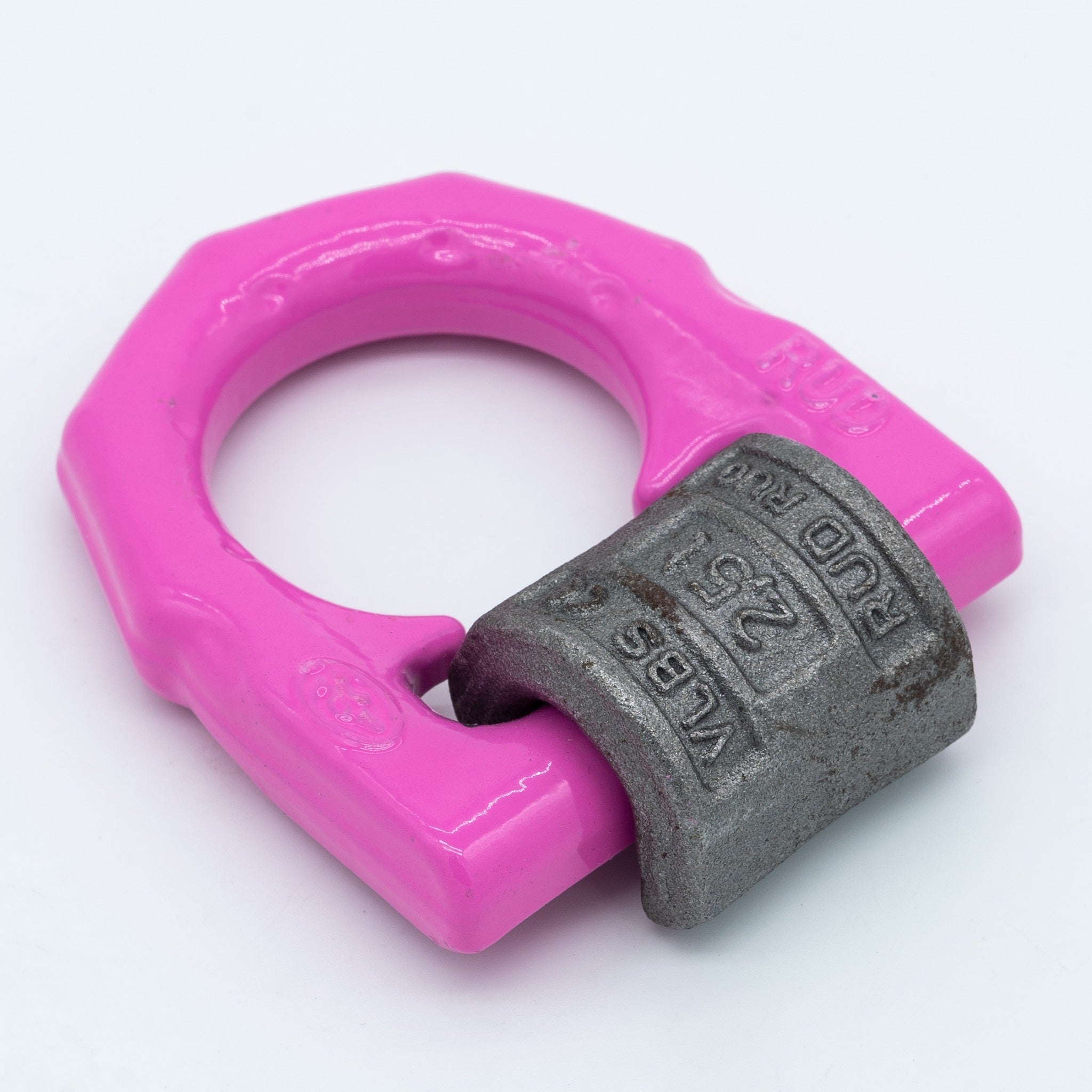

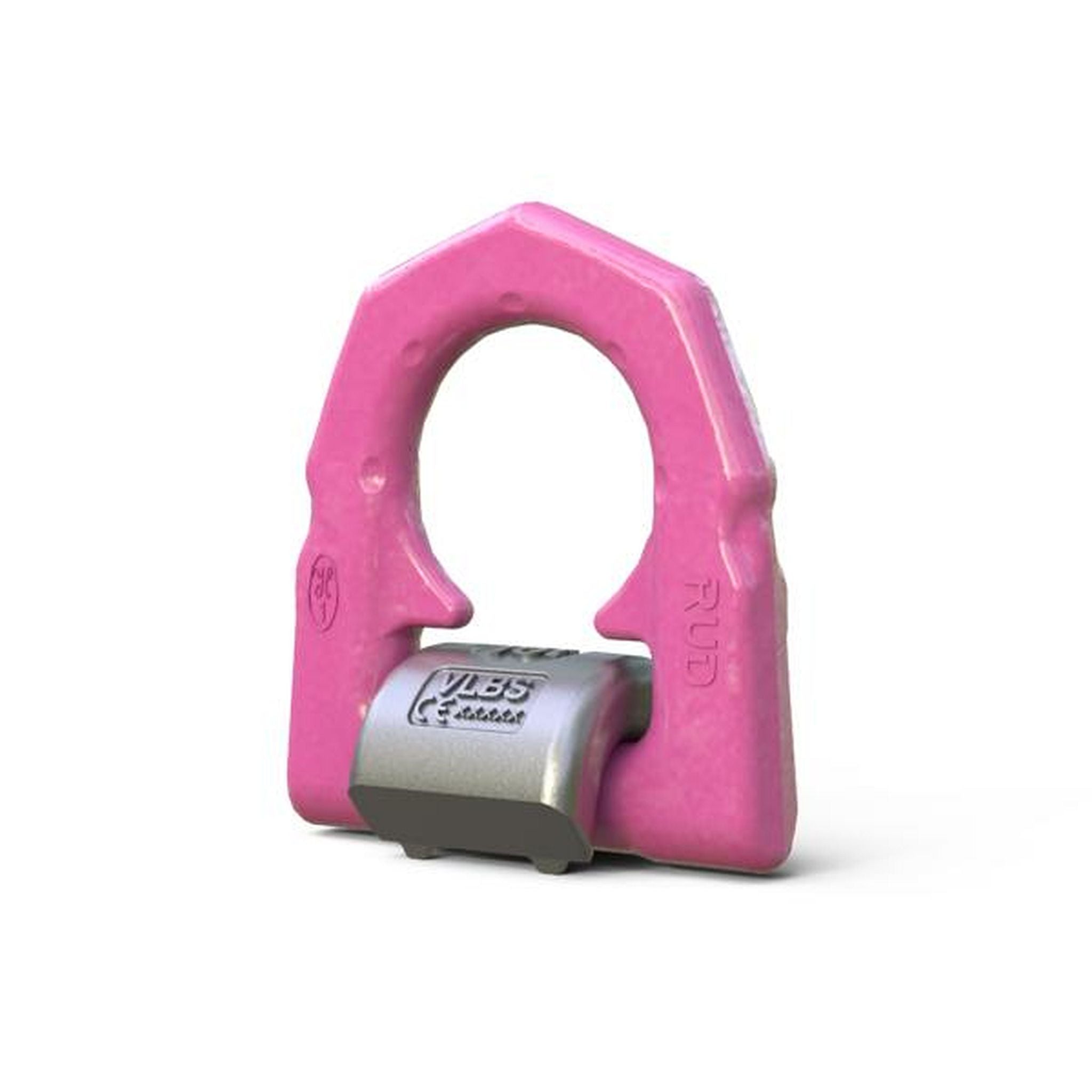

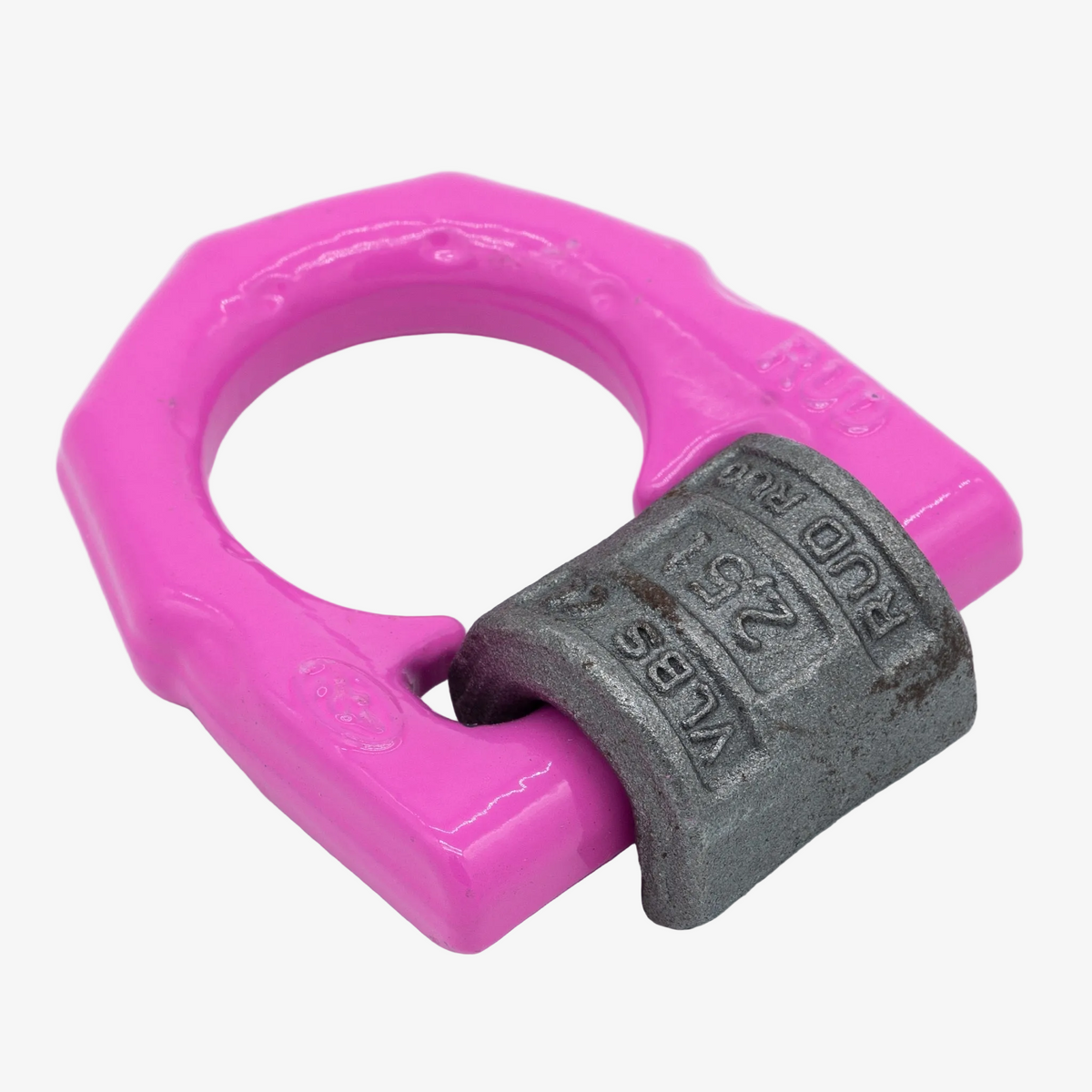

Jednokozlíkový navařovací vázací bod se sklopným okem. Typ VLBS-U je s pružinou a typ VLBS je bez pružiny.
- Nosnost od 1,5 t - 16t
- Zatížitelný ve všech směrech, sklopné o 180°
- Bezpečnostní faktor 4:1
- Max. rozsah pracovní teploty -20 °C až 200 °C
- Max. rozsah pracovní teploty s redukcí nosnosti do 400 °C
POPIS PRODUKTU

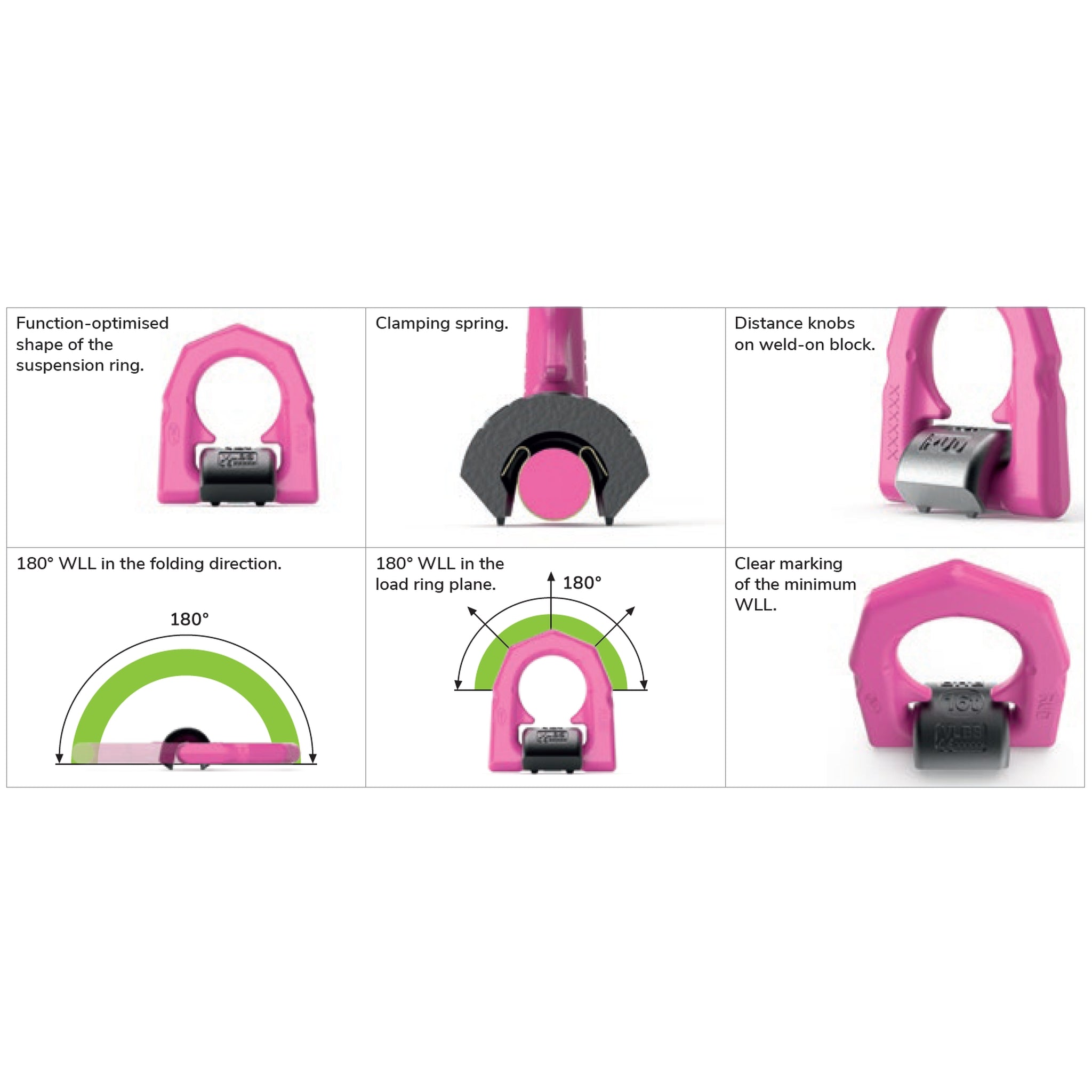

Vázací bod VLBS je univerzální navařovací pevný bod. Jedná se o jednokozlíkový bod ve variantě s pružinou (VLBS-U) nebo bez pružiny (VLBS). Pružina udržuje závěsné oko vázacího bodu v požadované pozici. Závěsné oko má optimalizovaný tvar pro lepší oporu při bočním zatížení a je sklopné o 180°.
Vázací bod VLBS je možné zatížit ve všech směrech a má plnou nosnost i při bočním úhlovém zatížení. Navařovací kozlík je vyroben z kvalitní svařitelné oceli a bod je tak možné jednoduše a pevně přivařit na břemeno. Distanční výstupky na navařovacím kozlíku vymezují potřebnou vzdálenost pro vytvoření kořenového sváru.
Součástí vázacího bodu VLBS je veškeré požadované označení jako je nosnost, označení výrobce či typ vázacího bodu. Pro provádění revizí jsou na vázacím bodu speciální značky, které zajišťují snadnou kontrolu opotřebení. Díky tomu obsluha snadno pozná, zda je bezpečné vázací bod dále používat. Tyto značky zároveň pomáhají určit úhel zatížení připojeného vázacího prostředku.
Navařovací vázací bod VLBS je v souladu s požadavky směrnice 2006/42/EG a technickými normami ČSN EN 1677 a DIN EN ISO 12100. DGUV test (OA 1451043).
VLBS-U (s pružinou)

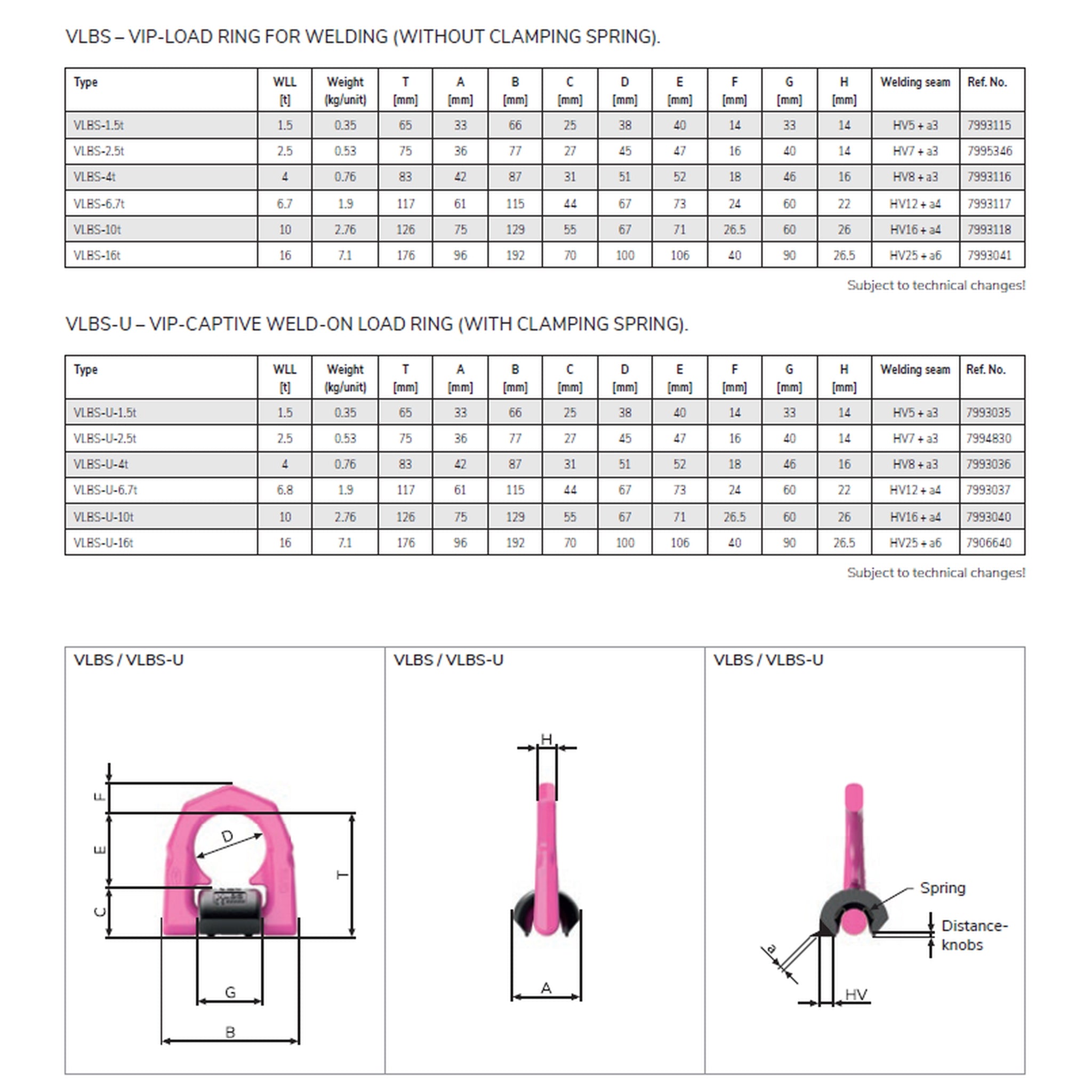

| Typ | Nosnost WLL | T | A | B | C | D | E | F | G | H | Typ sváru | Hmotnost | Označení výrobce |
| --- | kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | --- | kg | --- |
| VLBS-U-1.5t | 1500 | 65 | 33 | 66 | 25 | 38 | 40 | 14,0 | 33 | 14,0 | HV5 + a3 | 0,35 | 7993035 |
| VLBS-U-2.5t | 2500 | 75 | 36 | 77 | 27 | 45 | 47 | 16,0 | 40 | 14,0 | HV7 + a3 | 0,53 | 7994830 |
| VLBS-U-4t | 4000 | 83 | 42 | 87 | 31 | 51 | 52 | 18,0 | 46 | 16,0 | HV8 + a3 | 0,76 | 7993036 |
| VLBS-U-6.7t | 6800 | 117 | 61 | 115 | 44 | 67 | 73 | 24,0 | 60 | 22,0 | HV12 + a4 | 1,90 | 7993037 |
| VLBS-U-10t | 10000 | 126 | 75 | 129 | 55 | 67 | 71 | 26,5 | 60 | 26,0 | HV16 + a4 | 2,76 | 7993040 |
| VLBS-U-16t | 16000 | 176 | 96 | 192 | 70 | 100 | 106 | 40,0 | 90 | 26,5 | HV25 + a6 | 7,10 | 7906640 |
VLBS (bez pružiny)
| Typ | Nosnost WLL | T | A | B | C | D | E | F | G | H | Typ sváru | Hmotnost | Označení výrobce |
| --- | kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | --- | kg | --- |
| VLBS-1.5t | 1500 | 65 | 33 | 66 | 25 | 38 | 40 | 14,0 | 33 | 14,0 | HV5 + a3 | 0,35 | 7993115 |
| VLBS-2.5t | 2500 | 75 | 36 | 77 | 27 | 45 | 47 | 16,0 | 40 | 14,0 | HV7 + a3 | 0,53 | 7995346 |
| VLBS-4t | 4000 | 83 | 42 | 87 | 31 | 51 | 52 | 18,0 | 46 | 16,0 | HV8 + a3 | 0,76 | 7993116 |
| VLBS-6.7t | 6800 | 117 | 61 | 115 | 44 | 67 | 73 | 24,0 | 60 | 22,0 | HV12 + a4 | 1,90 | 7993117 |
| VLBS-10t | 10000 | 126 | 75 | 129 | 55 | 67 | 71 | 26,5 | 60 | 26,0 | HV16 + a4 | 2,76 | 7993118 |
| VLBS-16t | 16000 | 176 | 96 | 192 | 70 | 100 | 106 | 40,0 | 90 | 26,5 | HV25 + a6 | 7,10 | 7993041 |
