Napínák oko-vidlice pozinkovaný Green Pin, VAN BEEST

Pavlínek  |  SKU: 2215VA02-1206
Popis, Velikost
279,00 Kč bez DPH
Dopravu Vám vypočítáme před odesláním objednávky v pokladně.

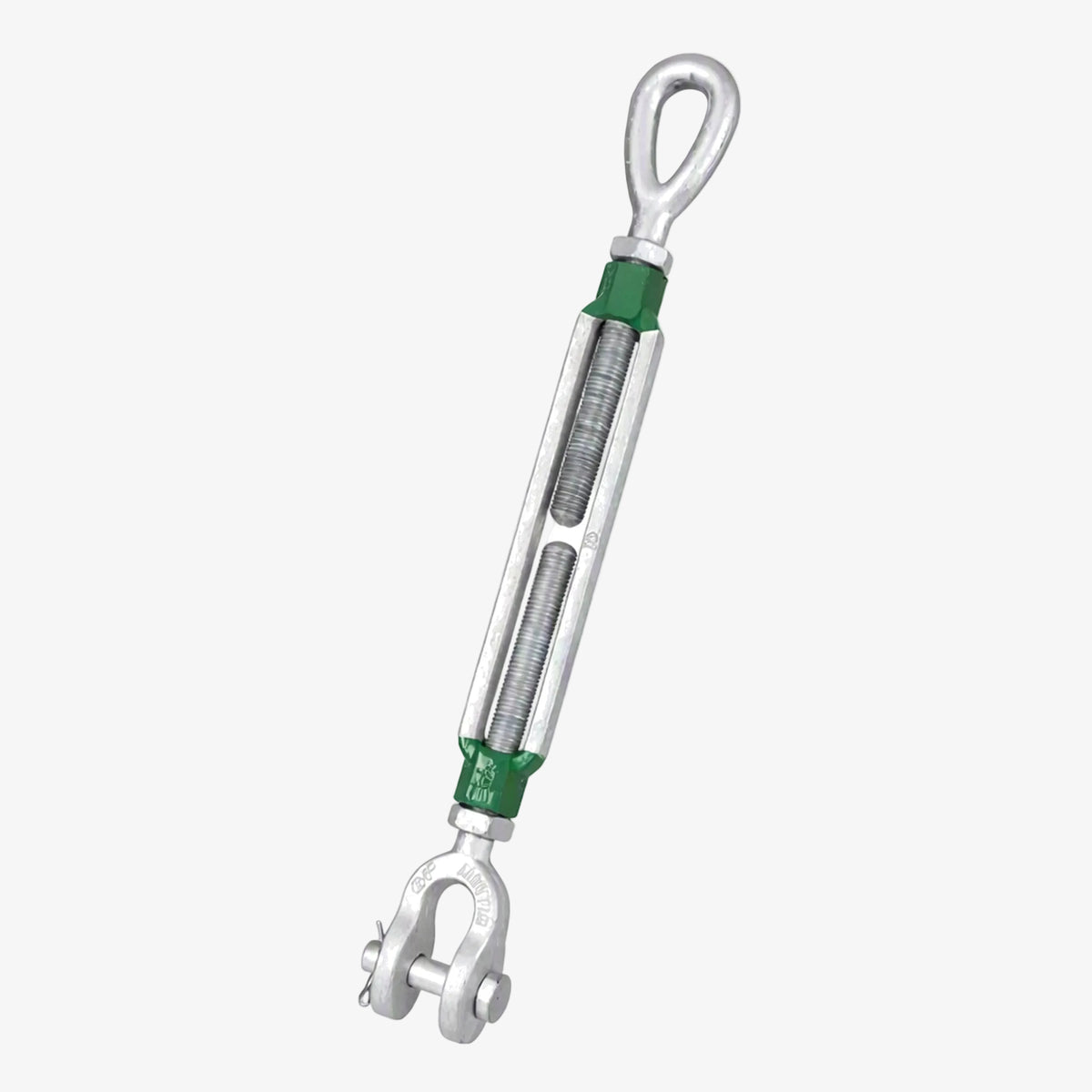

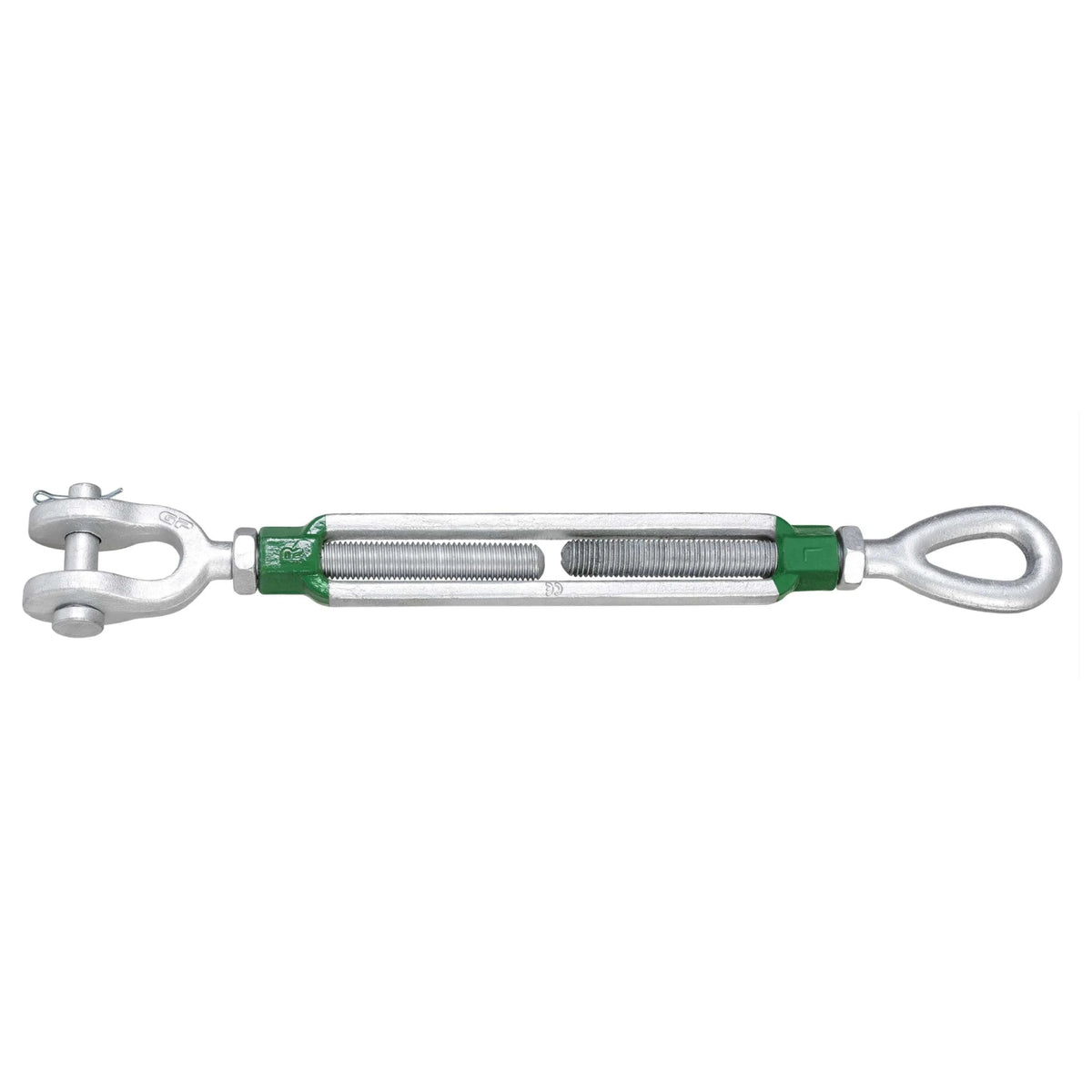

Napínák oko-vidlice pozinkovaný Green Pin, VAN BEEST

Vysoce odolný kovaný napínák Green Pin® G-6315 v provedení oko-vidlice od prémiového nizozemského výrobce Van Beest. Je určen pro spolehlivé napínání lan, řetězů a ocelových konstrukcí s maximálním důrazem na bezpečnost. Vyroben z vysokopevnostní kované oceli SAE 1035/1045, opatřen žárovým zinkováním a zajištěn čepem se závlačkou nebo bezpečnostním šroubem. Disponuje pětinásobným koeficientem bezpečnosti (SF 5:1).

Profesionální napínací napínák pro nejnáročnější aplikace

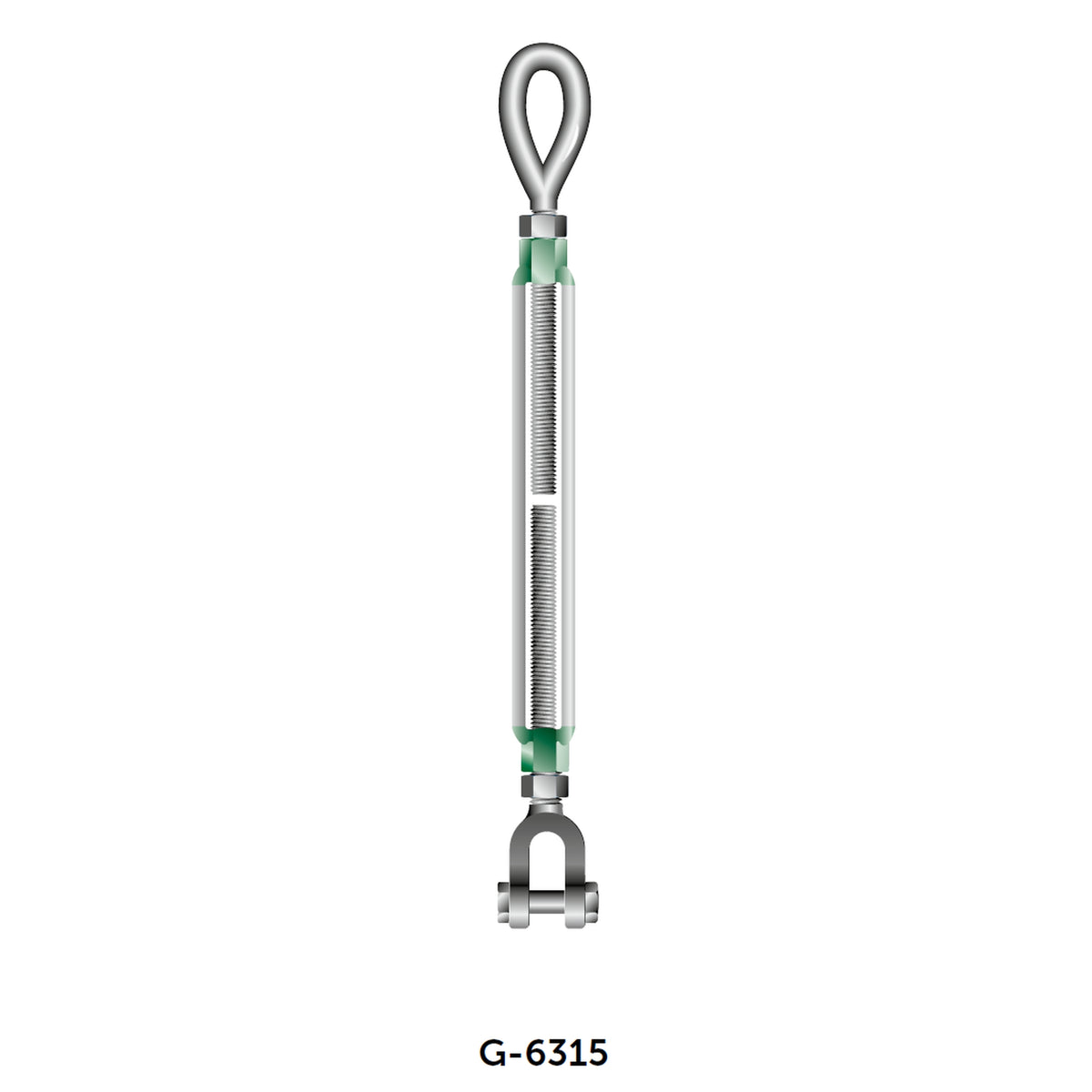

Kovaný napínák Green Pin® G-6315 (oko-vidlice) představuje špičku v oblasti napínací a kotvicí techniky. Tento napínací šroub je navržen pro náročné průmyslové použití, stavebnictví, kotvení stožárů, námořní průmysl a stabilizaci ocelových i lanových konstrukcí.

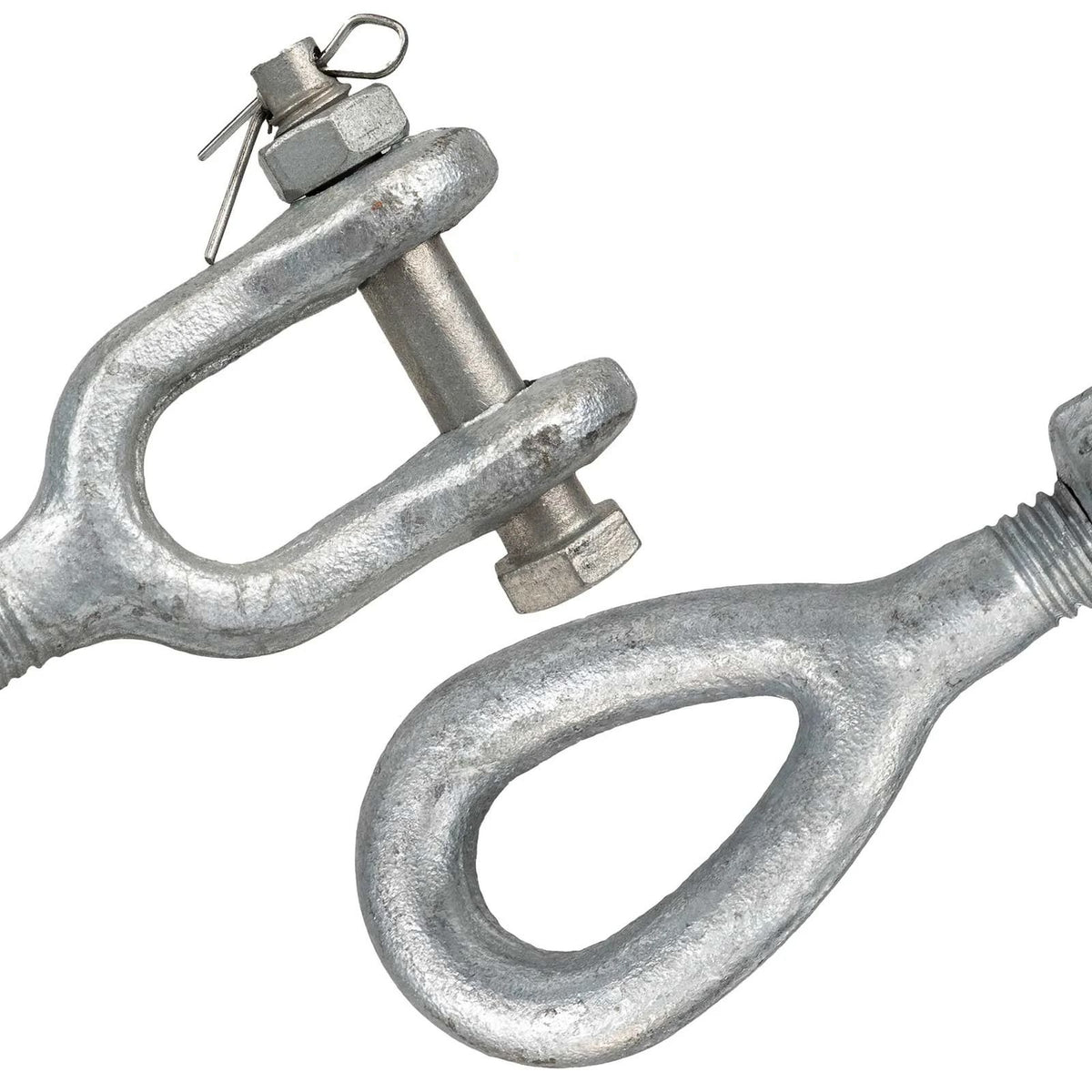

Díky kombinaci oka a vidlice s jistícím čepem umožňuje pevné a bezpečné připojení ke kotevním bodům, okům, třmenům či lanovým koncovkám.

Klíčové výhody napínáku Green Pin® G-6315

Prémiová kvalita Van Beest: Značka Green Pin® je celosvětovým standardem bezpečnosti a spolehlivosti v oblasti vázací a napínací techniky.

Vysoká pevnost a bezpečnost: Vyrobeno z jakostní kované oceli (SAE 1035 nebo SAE 1045) s bezpečnostním faktorem 5:1 (minimální zatížení na mez pevnosti je 5násobek pracovní nosnosti WLL).

Dlouhá životnost v exteriéru: Povrchová úprava žárovým zinkováním poskytuje vynikající odolnost vůči korozivním vlivům počasí, vlhkosti i chemickým vlivům.

Spolehlivé zajištění čepu: Vidlice je osazena čepem se závlačkou (případně bezpečnostním maticovým šroubem dle velikosti), což zabraňuje nechtěnému uvolnění i při vibracích a dynamickém zatížení.

Certifikovaný výrobek: Dodáváno s možností certifikátu EN 10204 3.1 MTC a CE prohlášením. Odpovídá normě ASTM F1145-92 (dříve U.S. Federal Specification FF-T-791b).

Parametr Hodnota
Typ produktu
Napínák oko-vidlice
Model
Green Pin® G-6315
Výrobce
Van Beest (Nizozemsko)
Materiál
Kovaná vysokopevnostní ocel SAE 1035 / 1045
Povrchová úprava
Žárově zinkováno
Koeficient bezpečnosti (WLL)
5 : 1
Norma
Podobné ASTM F1145-92 (dříve FF-T-791b)
Certifikace
2.1, 2.2, 3.1 MTC, CE
Zakončení
Jedna strana kované oko, druhá strana vidlice s čepem


Napínák oko-vidlice pozinkovaný Green Pin, VAN BEEST

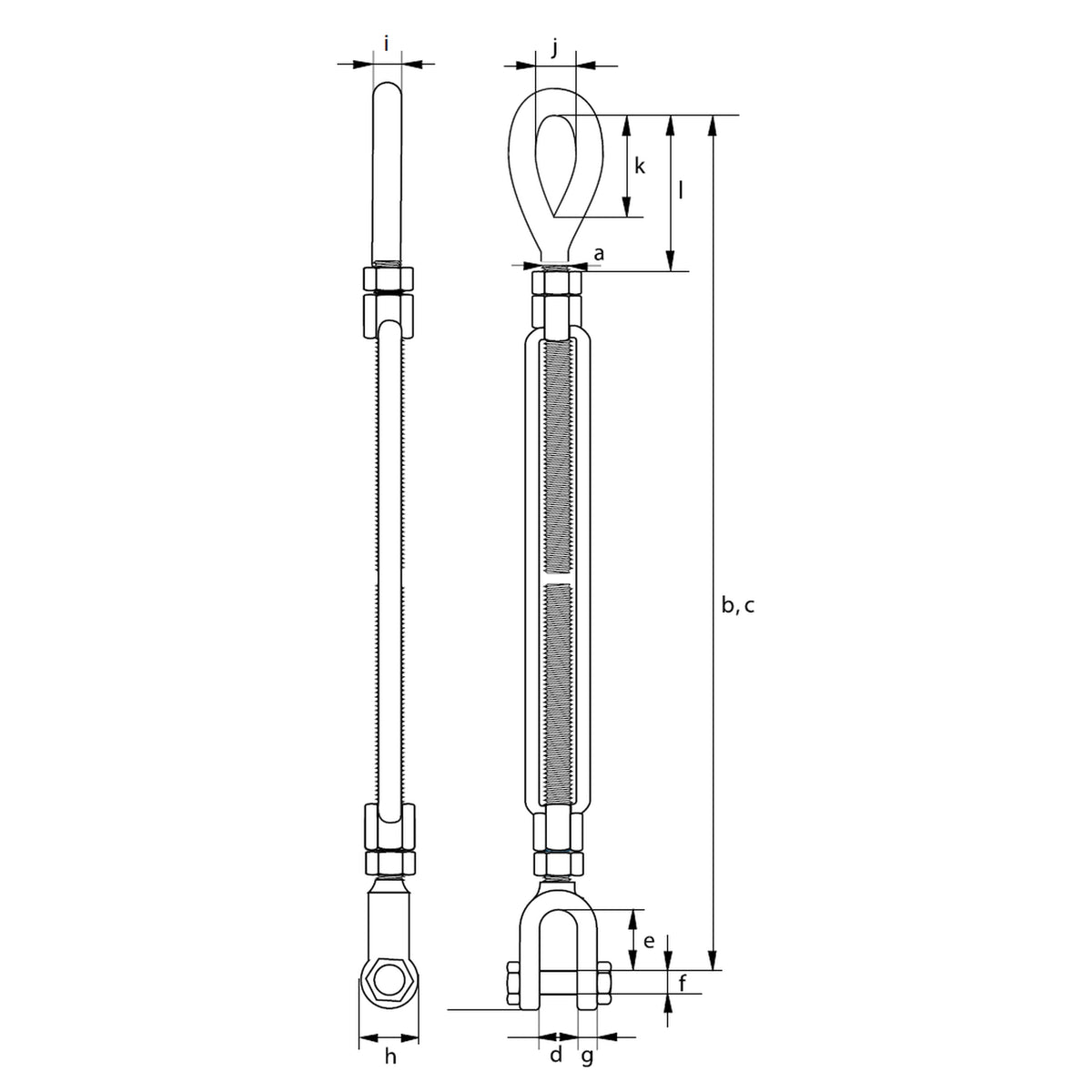

Nosnost (WLL) Průměr závitu (a) Rozpětí Délka zavřeno (b) Délka otevřeno (c) Vnitřní šířka vidlice  (d) Vnitřní délka vidlice (e) Průměr šroubu vidlice (f) Tloušťka materiálu vidlice (g) Průměr vidlice (h) Průměr oka (i) Vnitřní šířka oka (j) Vnitřní délka oka (k) Délka zavřená (l) Hmotnost
t palce palce mm mm mm mm mm mm mm mm mm mm mm kg
0.54 3/8 6 283 418 12 21 8 9 21 10 13 29 49 0.52
1 1/2 6 315 446 16 26 10 11 25 12 18 36 58 0.88
1 1/2 9 390 598 16 26 10 11 25 12 18 36 57 1.13
1 1/2 12 466 751 16 26 10 11 25 12 18 36 57 1.37
1.59 5/8 6 363 486 18 32 13 14 33 14 21 45 79 1.55
1.59 5/8 9 438 639 18 32 13 14 33 14 21 45 78 1.84
1.59 5/8 12 514 790 18 32 13 14 33 14 21 45 78 2.17
2.36 3/4 6 391 510 24 38 16 16 41 17 26 54 89 2.28
2.36 3/4 9 467 663 24 38 16 16 41 17 26 54 89 2.82
2.36 3/4 12 542 815 24 38 16 16 41 17 26 54 88 2.95
2.36 3/4 18 694 1120 24 38 16 16 41 17 26 54 89 3.30
3.27 7/8 12 583 848 27 42 19 19 48 20 32 61 101 4.35
3.27 7/8 18 735 1153 27 42 19 19 48 20 32 61 101 5.46
4.54 1 6 473 579 31 50 22 20 54 24 37 76 118 4.66
4.54 1 12 624 884 31 50 22 20 54 24 37 76 117 5.94
4.54 1 18 776 1190 31 50 22 20 54 24 37 76 117 7.98
4.5 1 24 928 1494 31 50 22 20 54 24 37 76 116 8.35
6.9 1 1/4 12 677 950 44 71 29 26 68 29 47 91 145 10.4
6.9 1 1/4 18 833 1258 44 71 29 26 68 29 47 91 144 11
6.9 1 1/4 24 989 1566 44 71 29 26 68 29 47 91 144 12.9
9.71 1 1/2 12 716 983 52 71 35 28 80 32 55 106 156 13.1
9.71 1 1/2 18 871 1290 52 71 35 28 80 32 55 106 160 14.7
9.71 1 1/2 24 1023 1594 52 71 35 28 80 32 55 106 158 17.8
12.7 1 3/4 18 979 1356 60 86 41 33 90 38 61 120 197 22.3
12.7 1 3/4 24 1130 1662 60 86 41 33 90 38 61 120 196 27.5
16.8 2 24 1208 1728 63 93 51 40 107 46 69 147 230 42.9
27.2 2 1/2 24 1343 1899 75 114 57 41 143 51 80 165 274 68
34 2 3/4 24 1399 1953 90 110 70 41 158 57 84 178 284 91



Dokumenty k produktu

Katalogový list Napínák oko-vidlice pozinkovaný Green Pin, VAN BEEST_Pavlínek sroKatalogový list Napínák oko-vidlice pozinkovaný Green Pin, VAN BEEST_Pavlínek sro
