Lanová svorka EN 13411-5, pozinkovaná (dříve DIN 1142), KLEINSORGE
Nepodařilo se načíst dostupnost vyzvednutí
Lanová svorka EN 13411-5, pozinkovaná (dříve DIN 1142), KLEINSORGE
Lanová svorka EN 13411-5, pozinkovaná (dříve DIN 1142), KLEINSORGE
Robustní pevnostní lanová svorka značky KLEINSORGE vyrobená podle normy EN 13411-5 (dříve označována jako DIN 1142). Tato svorka je určena pro vytváření vysoce bezpečných a pevných nerozebíratelných i rozebíratelných lanových zakončení a ok na ocelových lanech. Na rozdíl od běžných komerčních svorek splňuje přísné bezpečnostní požadavky pro náročné průmyslové i zvedací aplikace.
Hlavní výhody a vlastnosti
Vysoká bezpečnost (EN 13411-5): Certifikovaná norma nahrazující starší normu DIN 1142, garantující vysokou únosnost a spolehlivost.
Prémiový výrobce KLEINSORGE: Tradiční německá kvalita a precizní dílenské zpracování.
Antikorozní ochrana: Galvanicky pozinkovaný povrch chrání svorku před korozí a povětrnostními vlivy.

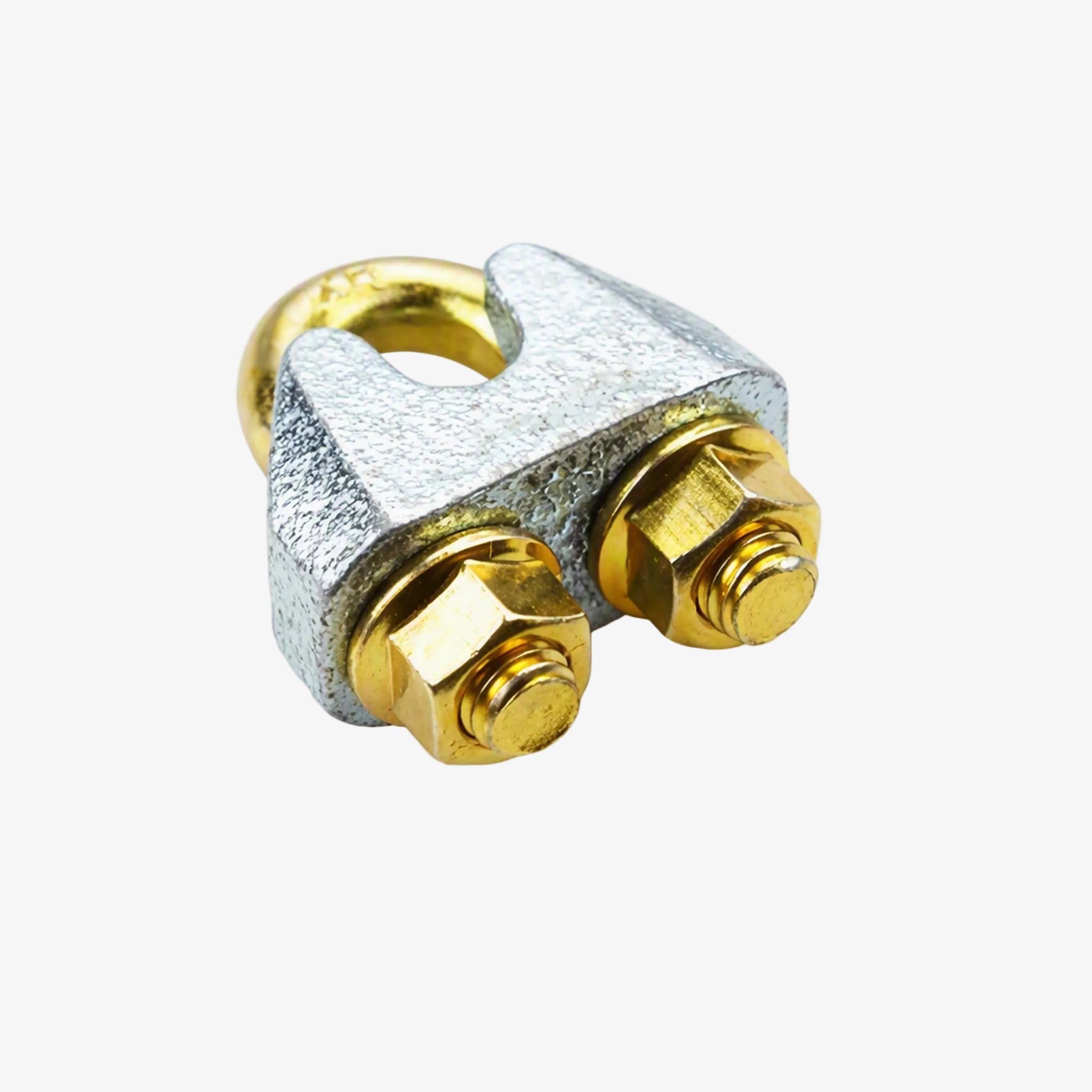

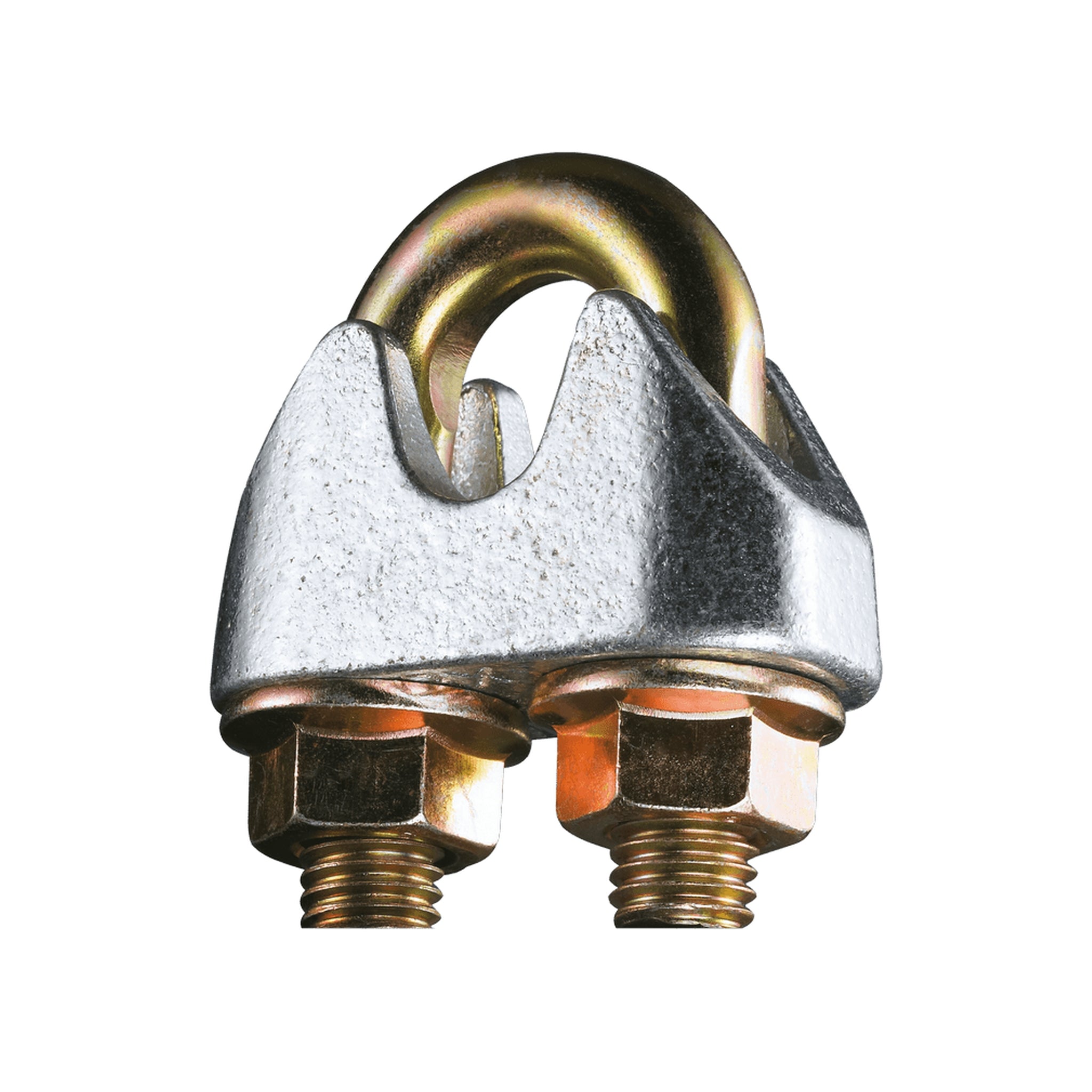

Kompletní provedení: Svorka se skládá z kovaného těla (můstku), třmenu ve tvaru U a matic s podložkami.
| Název parametru | Hodnota / Popis |
| Norma | EN 13411-5 (dříve DIN 1142) |
| Značka / Výrobce | KLEINSORGE |
| Materiál | Ocel, zinkováno |
| Použití | Výroba lanových ok, spojování ocelových lan |
| Upozornění k použití | Určeno pro jednorázové použití při tvorbě lanových zakončení (viz poznámky v katalogu) |

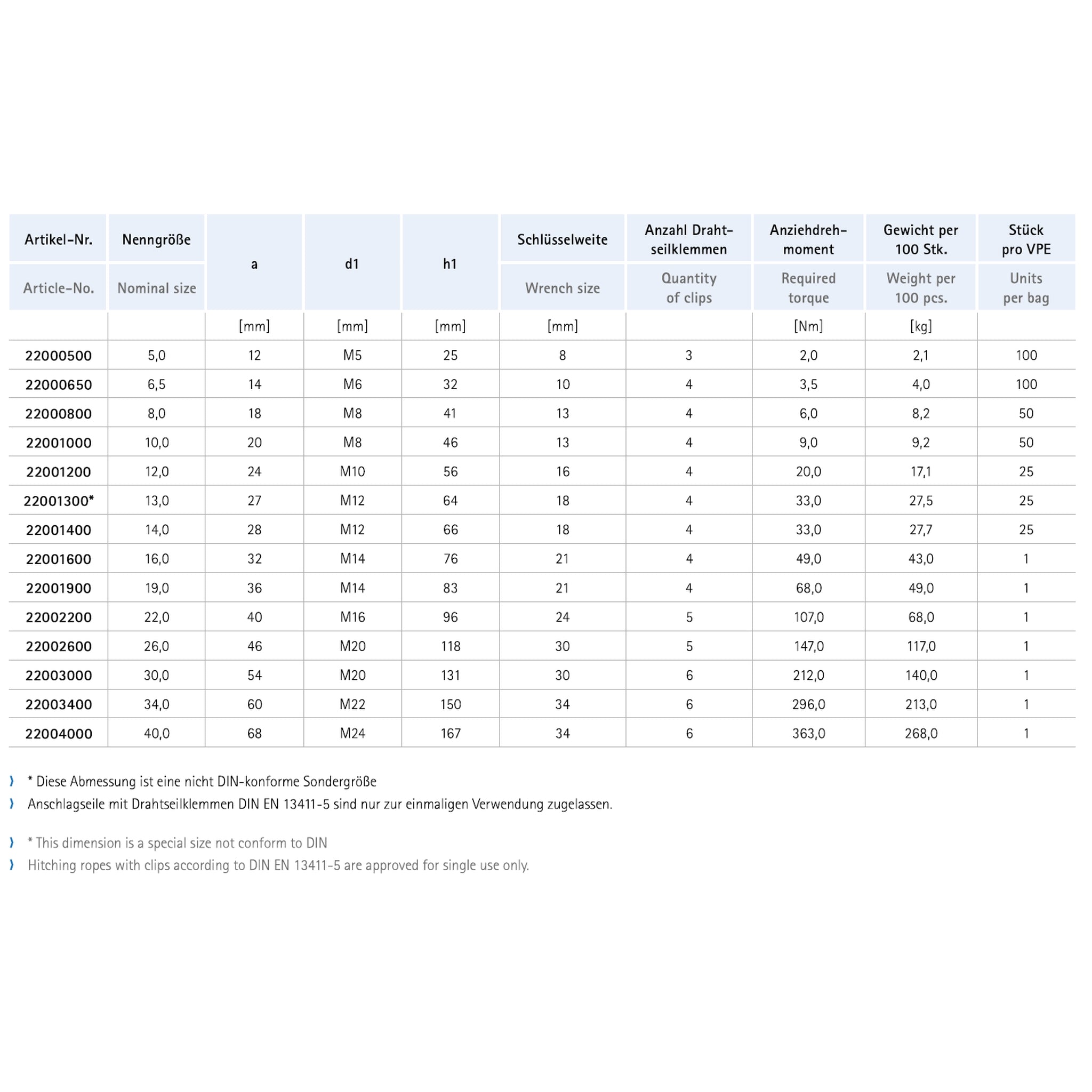

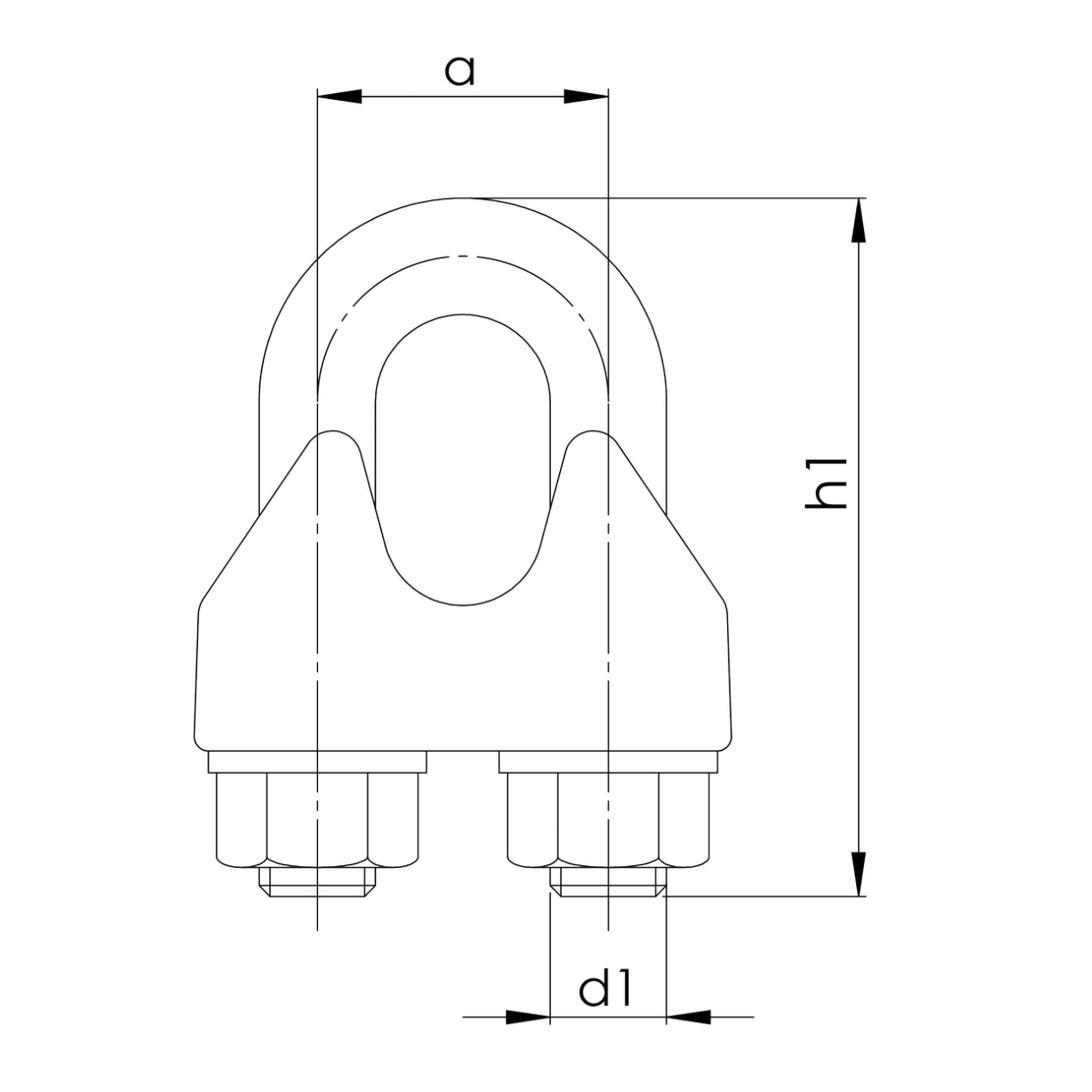

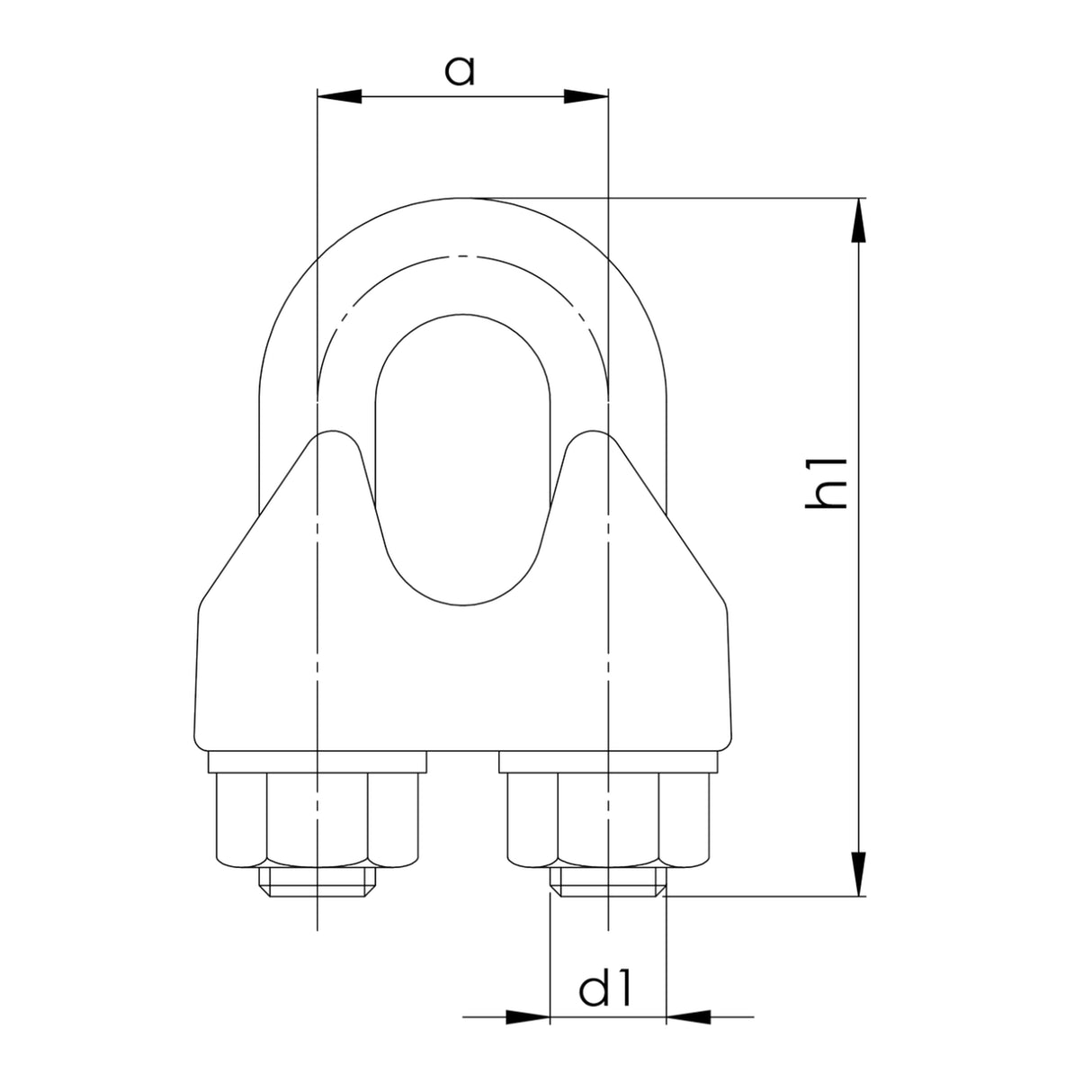

Přehled rozměrů a utahovacích momentů
| Velikost | a | d1 | h1 | Otvor klíče | Počet lanových svorek | Utahovací moment | Hmotnost | Balení | Označní výrobce |
| mm | mm | M (mm) | mm | mm | ks | Nm | kg/100ks | ks | --- |
| 5,0 | 12 | M5 | 25 | 8 | 3 | 2,0 | 2,1 | 100 | 22000500 |
| 6,5 | 14 | M6 | 32 | 10 | 4 | 3,5 | 4,0 | 100 | 22000650 |
| 8,0 | 18 | M8 | 41 | 13 | 4 | 6,0 | 8,2 | 50 | 22000800 |
| 10,0 | 20 | M8 | 46 | 13 | 4 | 9,0 | 9,2 | 50 | 22001000 |
| 12,0 | 24 | M10 | 56 | 16 | 4 | 20,0 | 17,1 | 25 | 22001200 |
| 13,0* | 27 | M12 | 64 | 18 | 4 | 33,0 | 27,5 | 25 | 22001300* |
| 14,0 | 28 | M12 | 66 | 18 | 4 | 33,0 | 27,7 | 25 | 22001400 |
| 16,0 | 32 | M14 | 76 | 21 | 4 | 49,0 | 43,0 | 1 | 22001600 |
| 19,0 | 36 | M14 | 83 | 21 | 4 | 68,0 | 49,0 | 1 | 22001900 |
| 22,0 | 40 | M16 | 96 | 24 | 5 | 107,0 | 68,0 | 1 | 22002200 |
| 26,0 | 46 | M20 | 118 | 30 | 5 | 147,0 | 117,0 | 1 | 22002600 |
| 30,0 | 54 | M20 | 131 | 30 | 6 | 212,0 | 140,0 | 1 | 22003000 |
| 34,0 | 60 | M22 | 150 | 34 | 6 | 296,0 | 213,0 | 1 | 22003400 |
| 40,0 | 68 | M24 | 167 | 34 | 6 | 363,0 | 268,0 | 1 | 22004000 |
Poznámky
* Tento rozměr je speciální velikost neodpovídající normě DIN.
Vázací lana s lanovými svorkami podle normy DIN EN 13411-5 jsou schválena pouze pro jednorázové použití.
Důležité upozornění pro montáž: Pro dodržení deklarované bezpečnosti a pevnosti spoje je nutné použít předepsaný počet svorek a dodržet požadovaný utahovací moment.
Katalogový list Lanová svorka EN 13411-5, pozinkovaná (dříve DIN 1142)_KLEINSORGE_Pavlínek sro
