Elektrický lanový naviják typ ESG
Elektrické lanové navijáky s nosností 150 až 2100 kg!
- Vysoce kvalitní zpřevodovaný 3 fázový brzdící motor 400 V nebo 230V/50Hz
- Dlouhý buben s vysokou kapacitou lana
- Ochrana proti přetížení pro váhy přesahující 1000 kg
- Různá provedení a doplńky
- Provedení na míru je možné na poptávku (Checklist v záložce soubory)

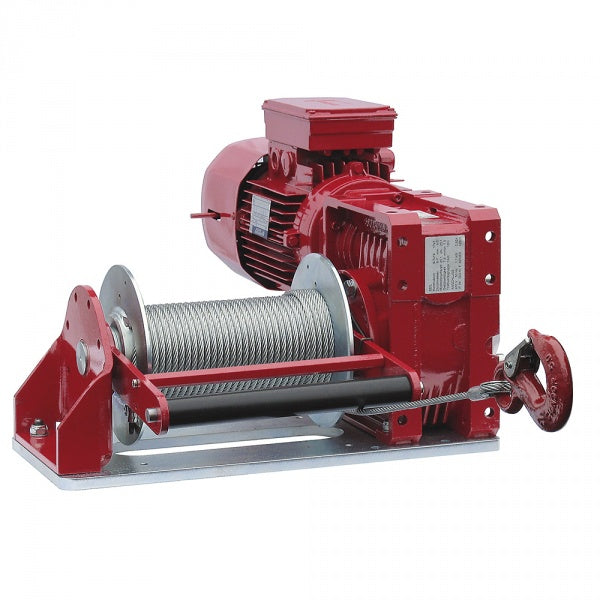

- na obrázku je model ESG 500, s drážkovaným bubnem a vypínačem ovladačem
Technická data
Napětí | 400 V 50 Hz / 3-fáze | 230 V / 50 Hz | |||||||||||
První vrstva | WLL | kg | 150 | 250 | 500 | 750 | 990/1000 | 1500 | 2100 | 200 | 400 | 650 | 1100 |
Kapacita | m | 10 | 8 | 10,5 | 12,5 | 12 | 14 | 14 | 10 | 10,5 | 14 | 17 | |
Rychlost návinu | m/min | 7,2 | 7,2 | 7,5 | 5,1 | 4,2 | 5 | 5 | 7,2 | 7,5 | 4,2 | 5 | |
Třetí vrstva | WLL | kg | 125 | 200 | 400 | 590 | 775 | 1200 | 1650 | 165 | 320 | 520 | 910 |
Kapacita | m | 34 | 28 | 35 | 43 | 43 | 45 | 45 | 34 | 35 | 48 | 56 | |
Rychlost návinu | m/min | 8,6 | 9,1 | 9,4 | 6,5 | 5,3 | 5,9 | 6,1 | 8,6 | 9,4 | 5,3 | 5,9 | |
Maximální kapacita | m | 79 | 53 | 82 | 126 | 126 | 45 | 45 | 79 | 82 | 138 | 76 | |
Lano průměr | Standardní lano | mm | 4 | 5 | 6 | 8 | 8 | 11 | 11 | 4 | 6 | 7 | 9 |
Třída | 2m | 1Am | 1Bm | 1Bm | 1Bm | 1Am | 1Cm | 1Bm | 1Bm | 1Bm | 1Bm | ||
Nekroutivé lano | mm | 4 | 5 | 6 | 8 | 8 | 11 | 11 | 4 | 6 | 7 | 9 | |
Třída | 1Am | 1Bm | 1Bm | 1Bm | 1Cm | 1Bm | 1Cm | 1Bm | 1Bm | 1Bm | 1Bm | ||
Výkon motoru | kW | 0,37 | 0,55 | 1,1 | 1,5 | 1,5 | 1,5 | 2,2 | 0,55 | 1,1 | 1,1 | 1,1 | |
Proud | A | 1,05 | 1,43 | 2,7 | 3,6 | 3,6 | 3,6 | 5,2 | 4,5 | 7,5 | 7,5 | 7,5 | |
Hmotnost bez lana | kg | 29 | 32,5 | 52,5 | 90 | 98 | 193 | 198 | 34 | 58 | 100 | 195 | |
Typ navijáku | ESF | 150 | 250 | 500 | 750 | 990/1000 | 1500 | 2100 | 200 | 400 | 600 | 1100 |
