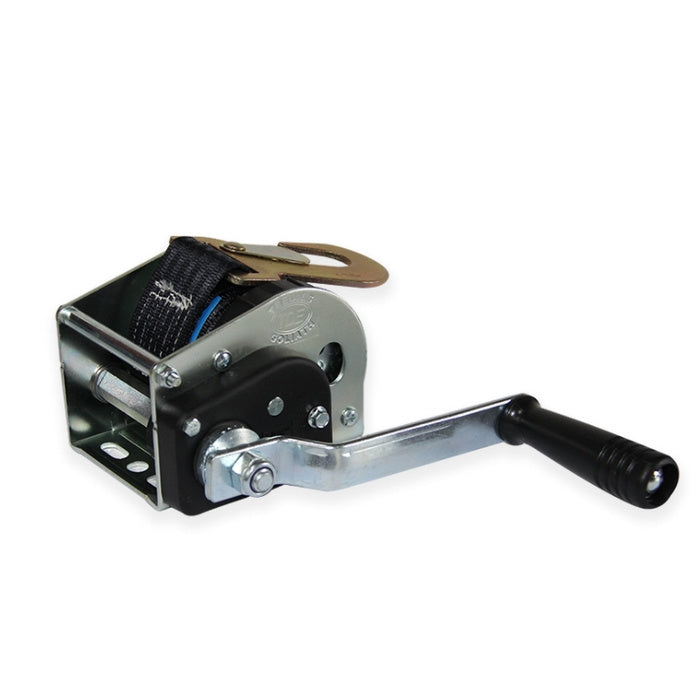

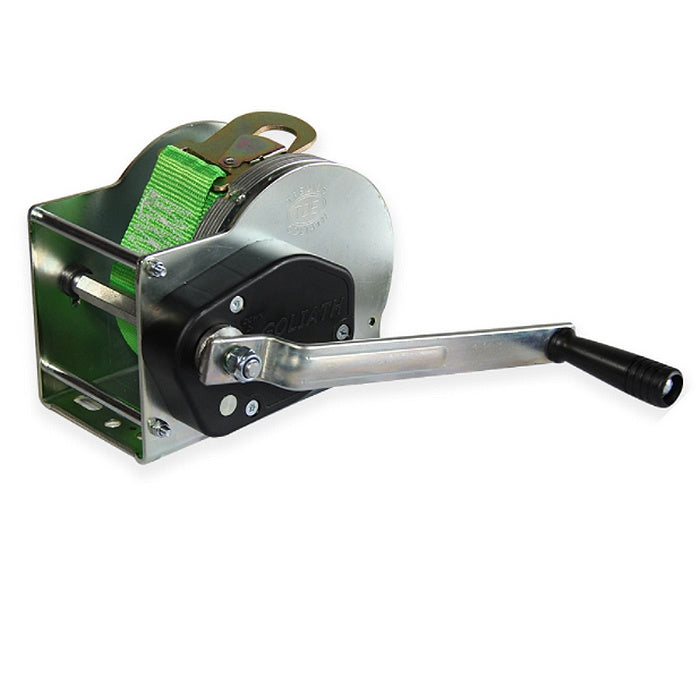

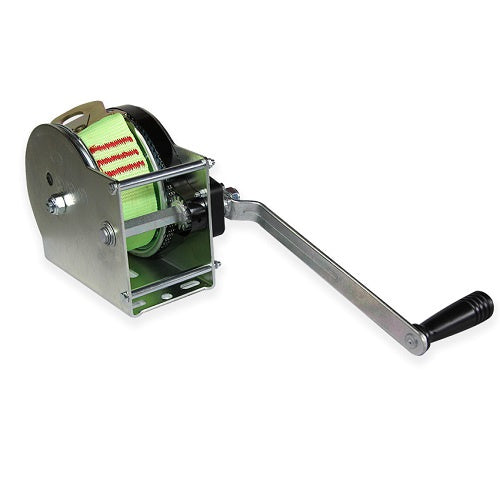

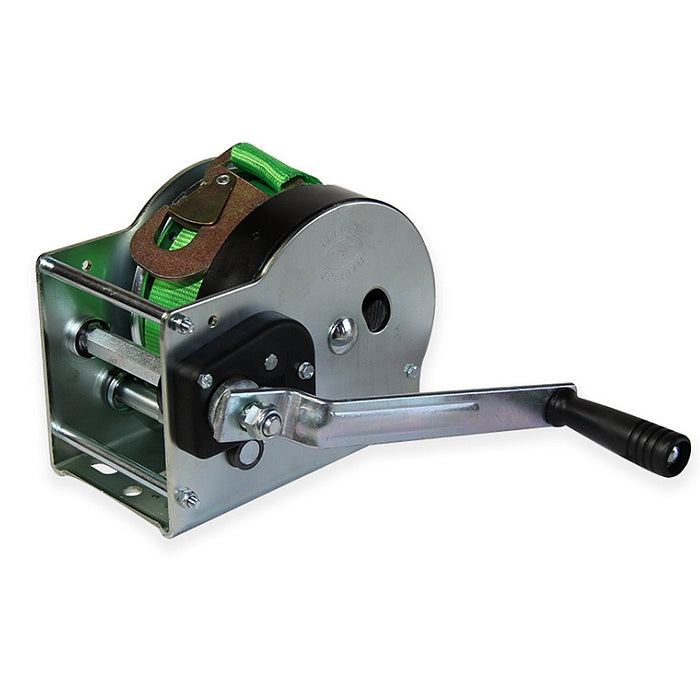

Ruční lanový naviják AFDS, s textilním pásem s hákem

TALBOT - GOLIATH  |  SKU: 63TA7000-0103
Typ, Nosnost
2 141,00 Kč bez DPH
Dopravu Vám vypočítáme před odesláním objednávky v pokladně.

Ruční lanový naviják AFDS, s textilním pásem s hákem

Navijáky s brzdovým mechanismem řady AF jsou v souladu s technickou normou EN 13157+A1 a evropskou směrnicí 2006/42/EC o strojních zařízení. Určeny pro tah i zdvih.

AFDS:

  • Brzdové navijáky s textilním pásem a hákem
  • Zdvihací kapacita až 650kg
  • Tažná kapacita až 2200kg
  • Šířka textilního pásu 50mm
  • Včetně háku
  • Odolné tělo navijáku

Brzda funguje od zatížení 10kg!

Naviják je dodáván včetně textilního pásu s hákem!


Technické parametry:

Typ Nosnost poslední vrstvy Nosnost první vrsty Kapacita pro tah při 20% převýšení Zdvih Buben - průměr Délka textilního pásu
--- kg kg kg m mm m

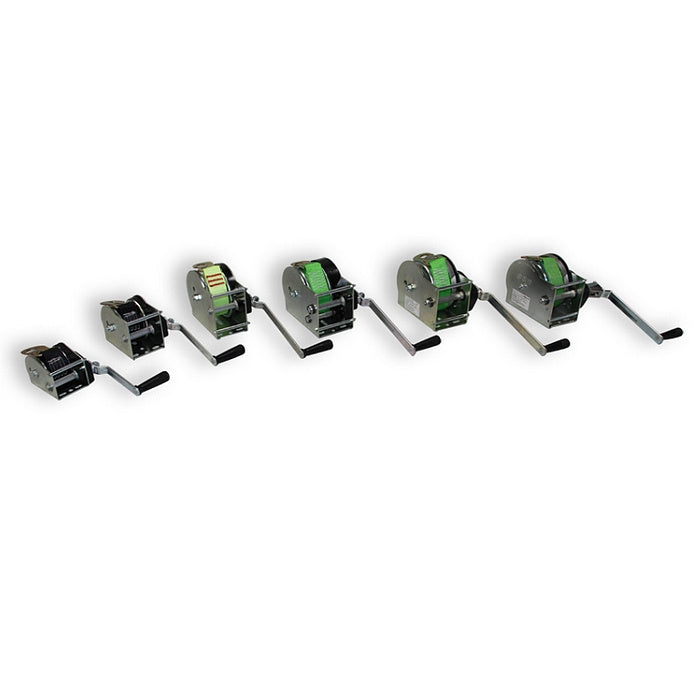

4AFDS 190 280 400 3 27 4,6
6AFDS 240 300 700 6 22 6
8AFDS 270 400 900 8 28 8
*12AFDS 400 500 1500 * 28 8
*20AFDS 500 600 2200 * 28 8
*20AFDS s odnímatelnou rukojetí 500 600 2200 * 28 8

*pouze na objednání

  4AF 6AF 8AF 12AF 20AF
A 9 11 11 10,8 10,8
B 11 12 12,5 12 12
C 22 33,5 32 37 37
D 14,5 20 20,5 22 22
E 42,25 50 50,25 60 60
F 61 115 77,5 164 164
G 9,5 10 11 8 15
H 11 29 37 41 20
I 6 - - 12 12
J 96 128 167 170 170
K 90,5 99,5 100,5 120 120
L 250 265 265 294 294
M 125 155 178,5 200,5 200,5
N 197 240 290 295 330
O 31,5 14 14,5 15,5 15,5
P - 26 25,5 66 35,5
Q - 54,5 58 104,5 95,5
R - 40,5 - - -
S 117 132 132 155 155
T 32 32 32 38 38
U 128 161 200 214 214
V 27 27 27 28 28
W 31 58 81 81 81


4AF:

6AF:

8AF:

12AF:

20AF:

Dokumenty k produktu

Originální návod k použití AF řada TALBOTOriginální návod k použití AF řada TALBOT Montáž kliky navijáky řady AF TALBOTMontáž kliky navijáky řady AF TALBOT Návod k použití navijáky řady AF czNávod k použití navijáky řady AF cz Rozměry navijáků řady AF TalbotRozměry navijáků řady AF Talbot ES prohlášení o shoděES prohlášení o shodě
