Vázací otočný bod DSS UP - CODIPRO

CODIPRO  |  SKU: 092CO030-0024
Závit, Nosnost
7 674,00 Kč bez DPH
Dopravu Vám vypočítáme před odesláním objednávky v pokladně.

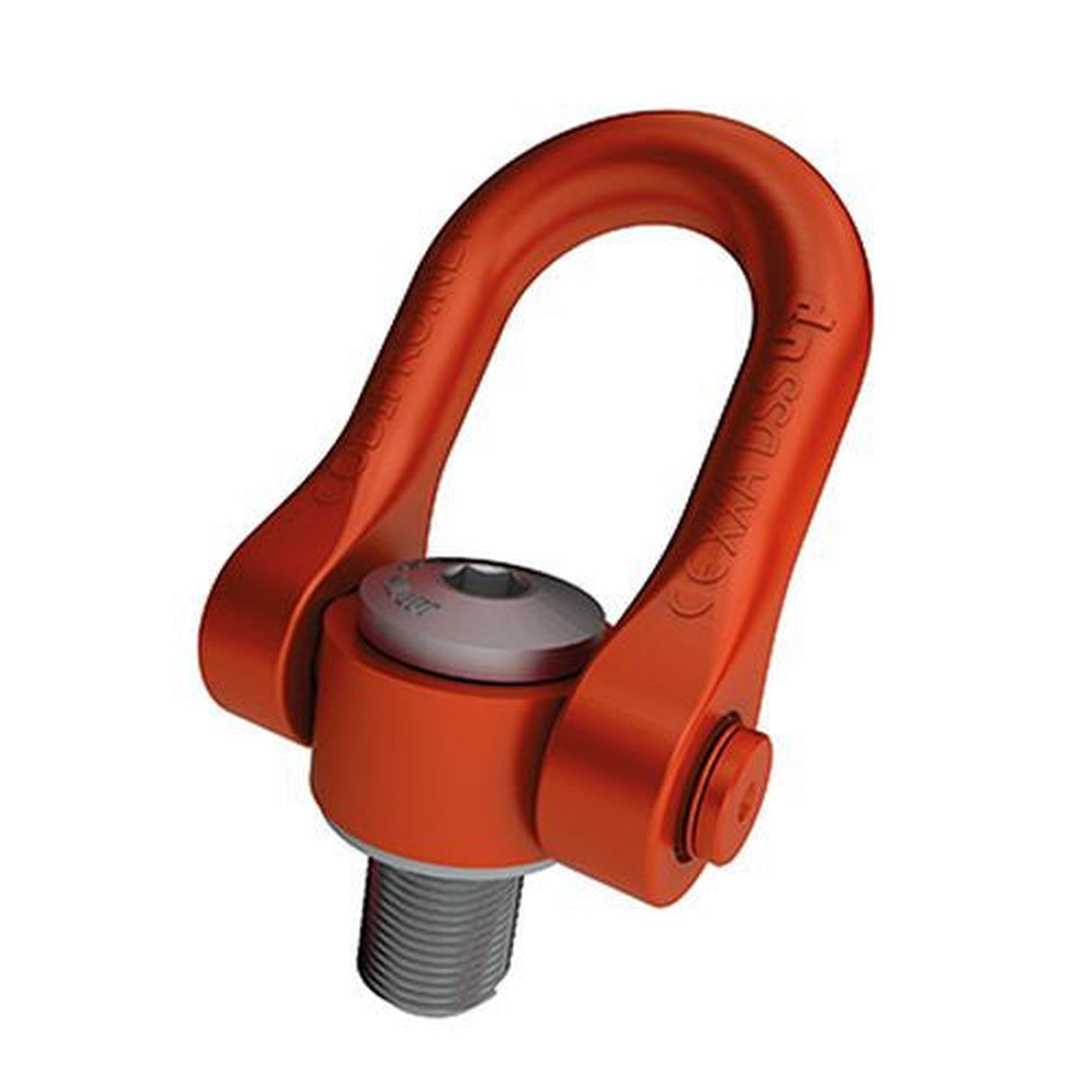

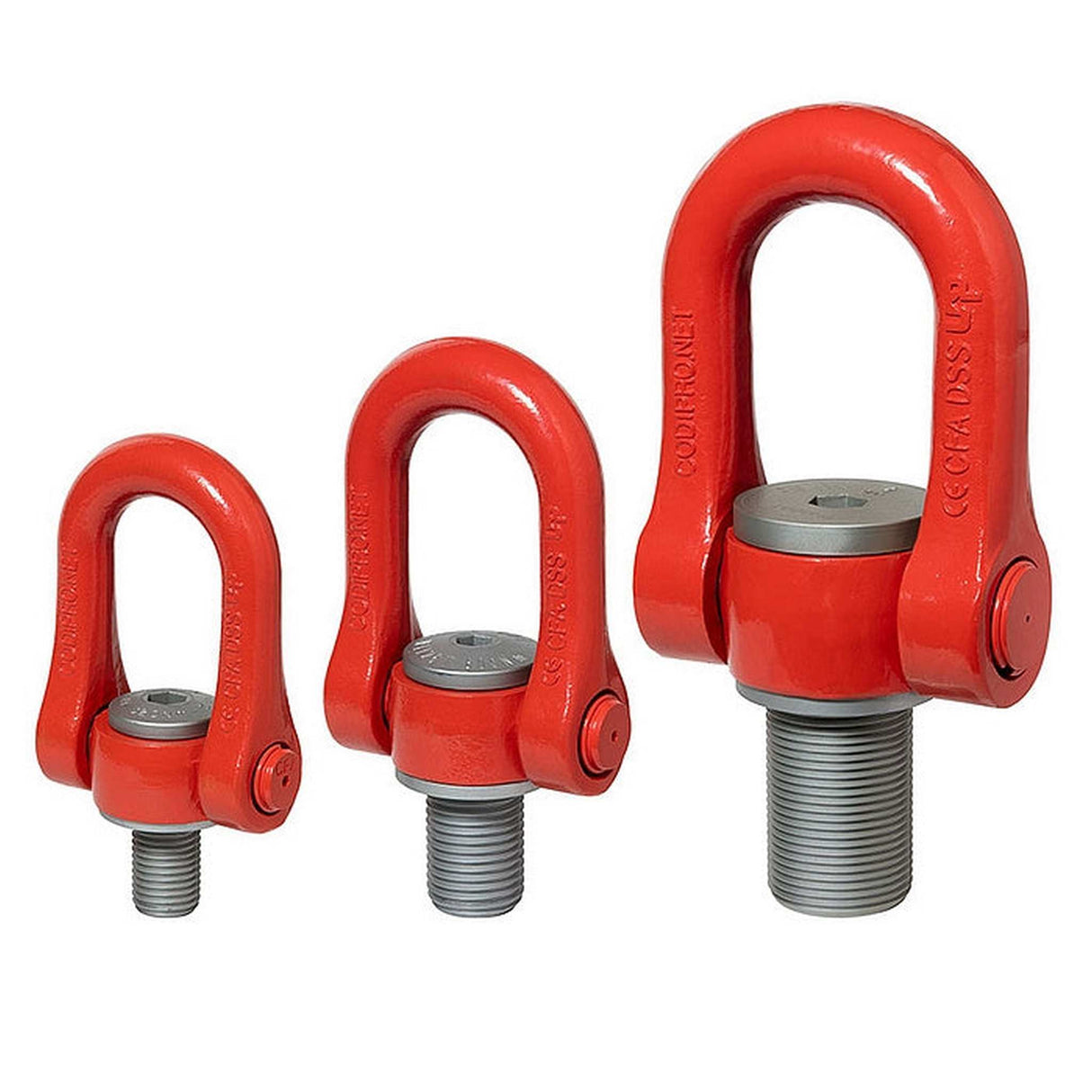

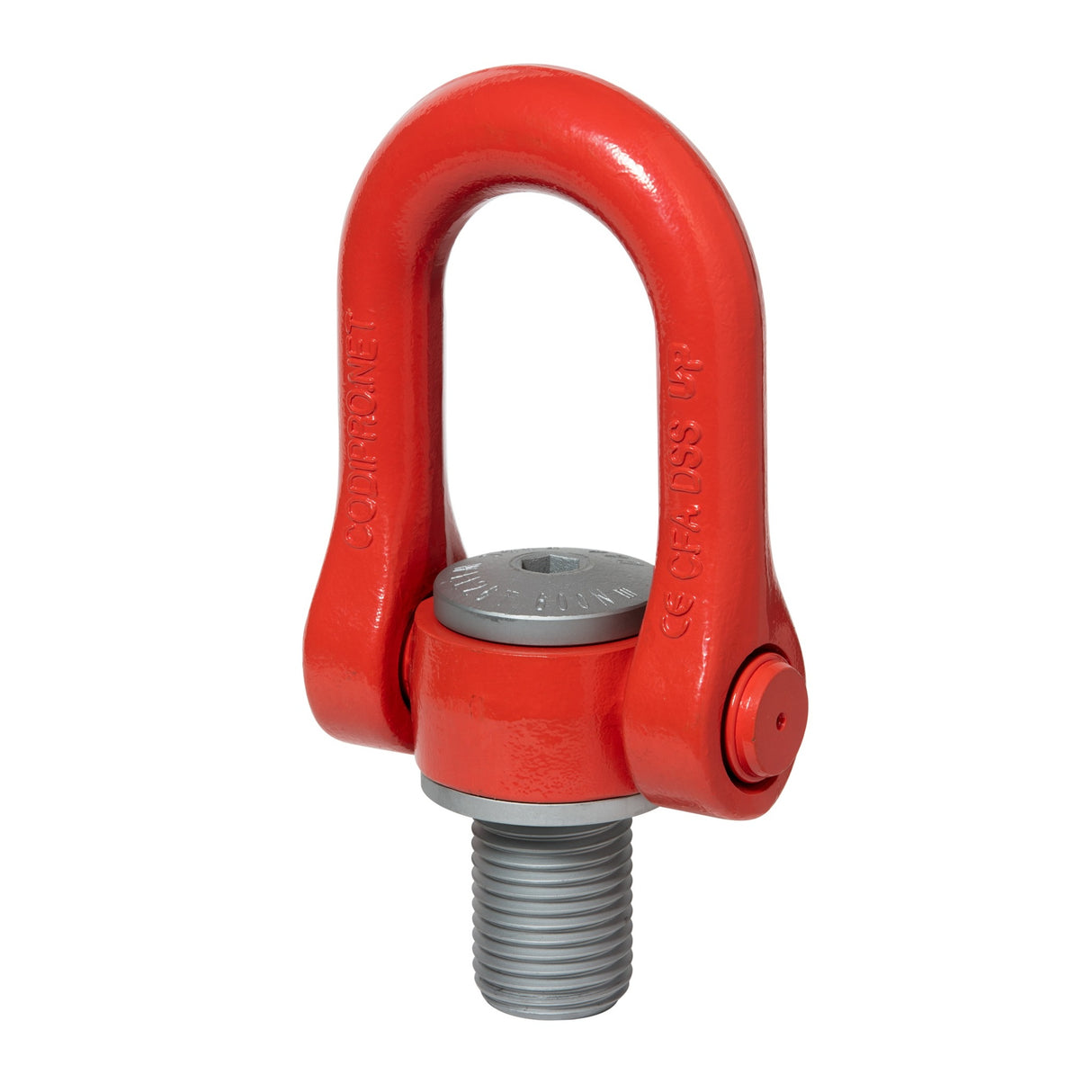

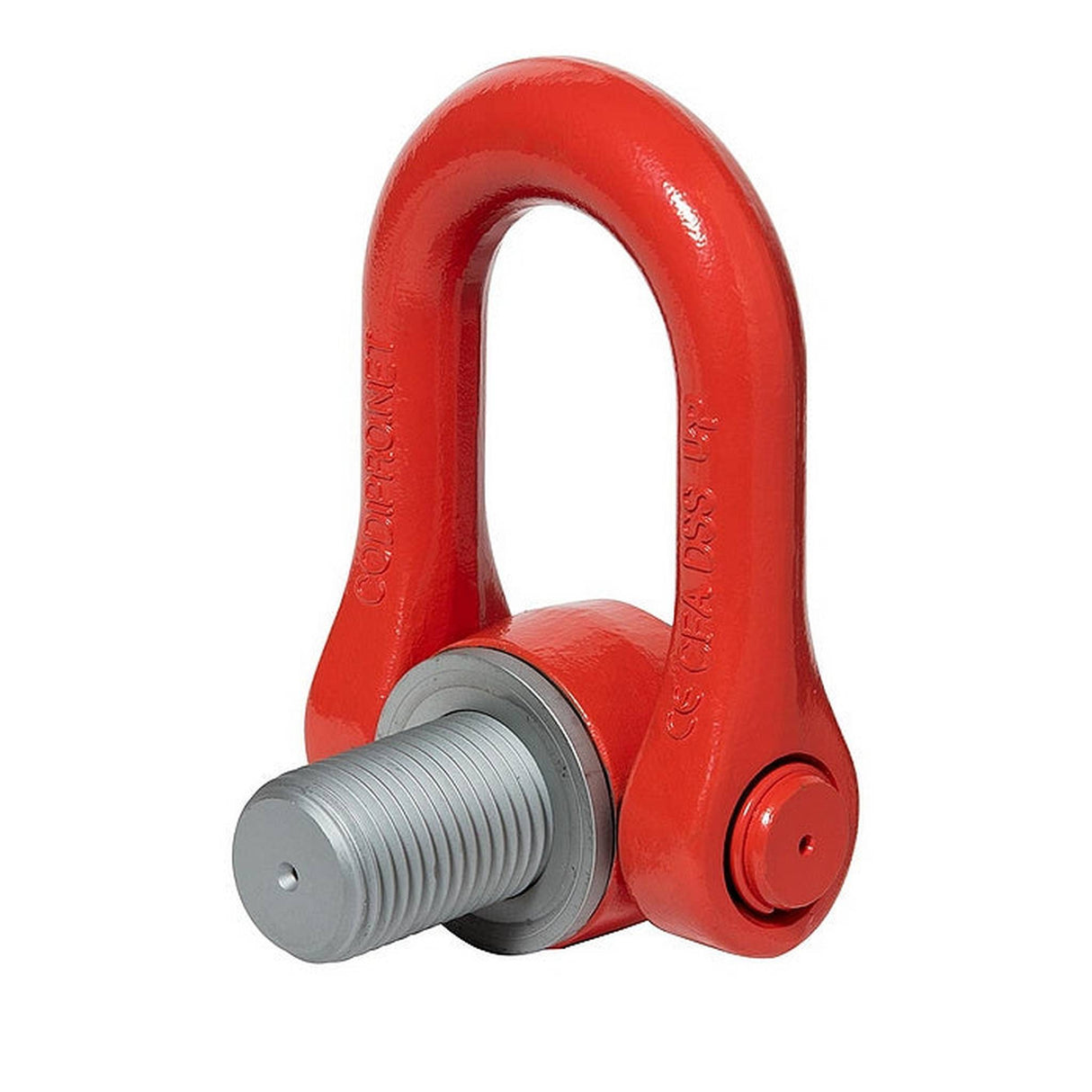

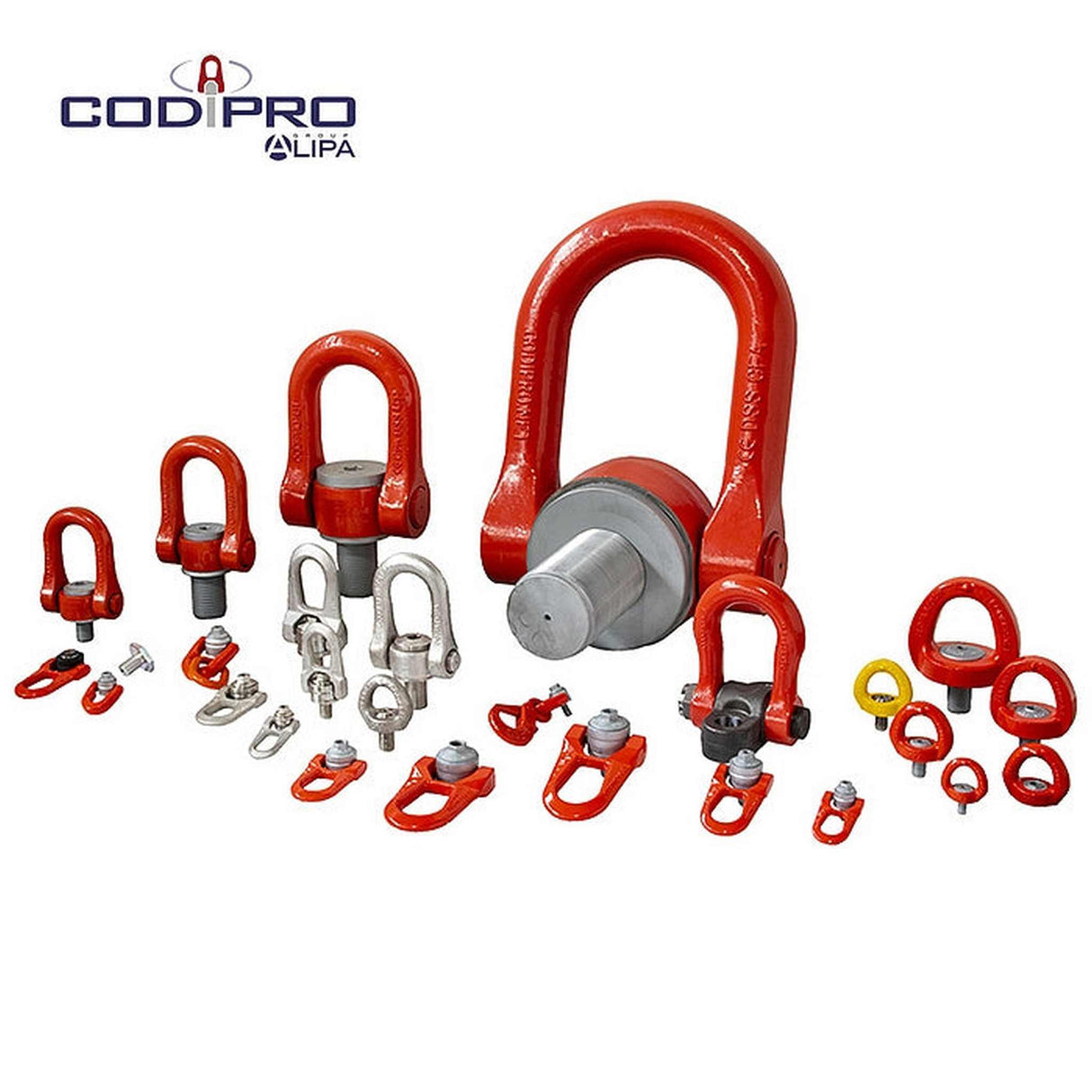

Vázací otočný bod DSS UP - CODIPRO

S ložiskem, otočný i pod zátěží.

Širší třmen pro nasazení na hák.
Stejná nosnost ve všech směrech.
Každý kus má unikátní číslo.
Certifikát 3.1 dle EN 10204 se dodává ke každému produktu.
Také dostupný ve variantě Matice - FE.DSS (Female).
Vyrobeno v EU.

Dostupný ve velikostech M24 – M100 ve standardním provedení (jiné provedení na poptávku).
Lze objednat závit s libovolnou délkou – dodání ve velmi krátkých dodacích lhůtách.
Lze objednat i jeden kus, není omezeno minimální množství.
Nosnost (WLL) od 4,5 t – 32,1 t.
Bezpečnostní koeficient 5:1 ( příp. 4:1 ).
Materiál odpovídá třídě oceli 8 (T8) (G80).

Provedení s metrickými závity i se závity UNC.
Modely 2D a 3D na vyžádání.

Vázací otočný bod DSS - CODIPRO-rozměry

Typ Závit Nosnost (WLL, 5:1) Nosnost (WLL, 4:1) L1 Kroutící moment S A B C D E F G Hmotnost
--- (mm) t t mm Nm mm mm mm mm mm mm mm mm kg
DSS M 24 UP M24 (x3) 4,5 5,5 36 160 19 61 31 70 98 73 149 33 5,4
DSS M M 30UP M30 (x3,5) 7,7 8,5 45 250 19 61 31 70 98 73 149 33 5,5
DSS M 33 UP M33 (x3,5) 8,5 10,5 50 250 19 61 31 70 98 73 149 33 5,5
DSS M 36 UP M36 (x4) 11,0 12,0 54 320 19 61 31 70 98 73 149 33 5,5
DSS M 36x3 UP M36 (x3) 11,0 12,0 54 320 19 61 31 70 98 73 149 33 5,5
DSS M 39 UP M39 (x4) 12,0 14,0 58 320 19 61 31 70 98 73 149 33 5,7
DSS M 42 UP M42 (x4,5) 13,0 15,0 63 400 19 61 31 70 98 73 149 33 5,8
DSS M 42x3 UP M42 (x3) 13,0 15,0 63 400 19 61 31 70 98 73 149 33 5,8
DSS M 45 UP M45 (x4,5) 14,5 16,0 63 400 19 61 31 70 98 73 149 33 5,9
DSS M 48 UP M48 (x5) 17,0 20,0 68 600 19 79 38 90 123 91 182 45 11,0
DSS M 48x3 UP M48 (x3) 17,0 20,0 68 600 19 79 38 90 123 91 182 45 11,0
DSS M 48x4 UP M48 (x4) 17,0 20,0 68 600 19 79 38 90 123 91 182 45 11,0
DSS M 52 UP M52 (x5) 19,0 20,0 68 600 19 79 38 90 123 91 182 45 11,2
DSS M 56 UP M56 (x5,5) 22,0 25,0 78 600 19 79 38 90 123 91 182 45 11,3
DSS M 56x4 UP M56 (x4) 22,0 25,0 78 600 19 79 38 90 123 91 182 45 11,4
DSS M 64 UP M64 (x6) 25,0 32,1 90 600 19 79 38 95 123 91 182 45 12,2
DSS M 64x4 UP M64 (x4) 25,0 32,1 90 600 19 79 38 95 123 91 182 45 12,2
DSS M 72 UP M72 (x6) 22,0 25,0 90 600 19 79 38 95 123 91 182 45 14,0
DSS M 72x4 UP M72 (x4) 22,0 25,0 90 600 19 79 38 95 123 91 182 45 14,0
DSS M 80 UP M80 (x6) 25,0 32,1 90 600 19 79 38 100 123 91 182 45 15,0
DSS M 90 UP M90 (x6) 25,0 32,1 90 600 19 79 38 100 123 91 182 45 15,5
DSS M 100 UP M100 (x6) 25,0 32,1 90 600 19 79 38 110 123 91 182 45 16,5

Dokumenty k produktu

DSS dokumentace: ES prohlášení o shodě, katalogový list, návod na použití CZDSS dokumentace: ES prohlášení o shodě, katalogový list, návod na použití CZ DSS step 3D obrázky, UNC závity, SF 5:1DSS step 3D obrázky, UNC závity, SF 5:1 DSS step 3D obrázky, metrické závity, SF 5:1DSS step 3D obrázky, metrické závity, SF 5:1 DSS tabulky nosností v závislosti na způsobu připojení břemene, SF 5:1DSS tabulky nosností v závislosti na způsobu připojení břemene, SF 5:1 FE.DSS dokumentace: ES prohlášení o shodě, katalogový list, návod na použití CZFE.DSS dokumentace: ES prohlášení o shodě, katalogový list, návod na použití CZ FE.DSS step 3D obrázky, metrické závity, SF 5:1FE.DSS step 3D obrázky, metrické závity, SF 5:1 FE.DSS step 3D obrázky, UNC závity, SF 5:1FE.DSS step 3D obrázky, UNC závity, SF 5:1 FE.DSS tabulky nosností v závislosti na způsobu připojení břemene, SF 5:1FE.DSS tabulky nosností v závislosti na způsobu připojení břemene, SF 5:1 Dokument 9 Dokument 10 Dokument 11 Dokument 12 Originalni_navod_k_pouziti_CODIPRO_2021.pdfOriginalni_navod_k_pouziti_CODIPRO_2021.pdf SS.DSS dokumentace: ES prohlášení o shodě, katalogový list, návod na použití CZSS.DSS dokumentace: ES prohlášení o shodě, katalogový list, návod na použití CZ SS.DSS step 3D obrázky, UNC závity, SF 5:1SS.DSS step 3D obrázky, UNC závity, SF 5:1 SS.DSS step 3D obrázky, metrické závity, SF 5:1SS.DSS step 3D obrázky, metrické závity, SF 5:1 SS.DSS tabulky nosností v závislosti na způsobu připojení břemene, SF 5:1SS.DSS tabulky nosností v závislosti na způsobu připojení břemene, SF 5:1 SS.FE.DSS dokumentace: ES prohlášení o shodě, katalogový list, návod na použití CZSS.FE.DSS dokumentace: ES prohlášení o shodě, katalogový list, návod na použití CZ SS.FE.DSS tabulky nosností v závislosti na způsobu připojení břemene, SF 5:1SS.FE.DSS tabulky nosností v závislosti na způsobu připojení břemene, SF 5:1
