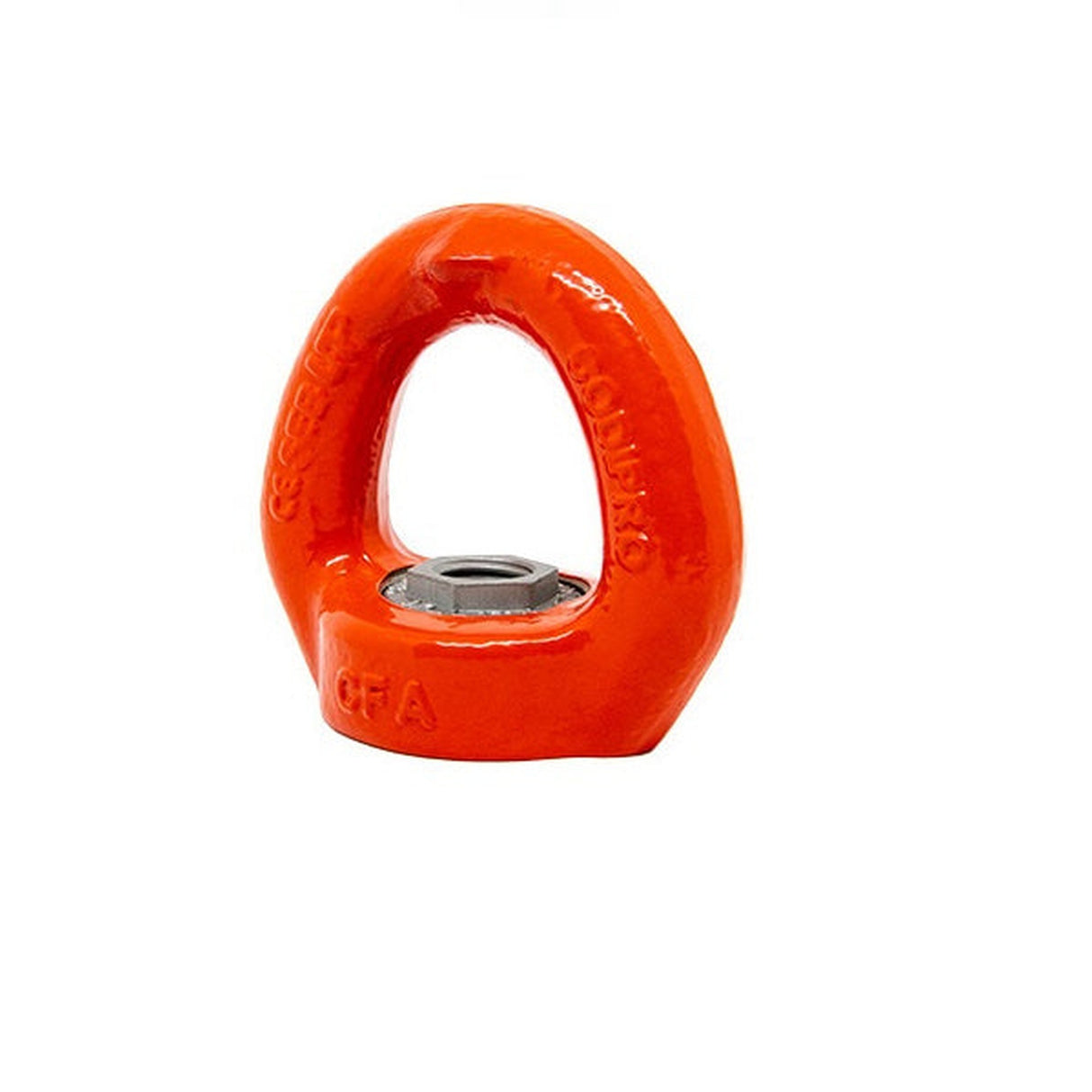

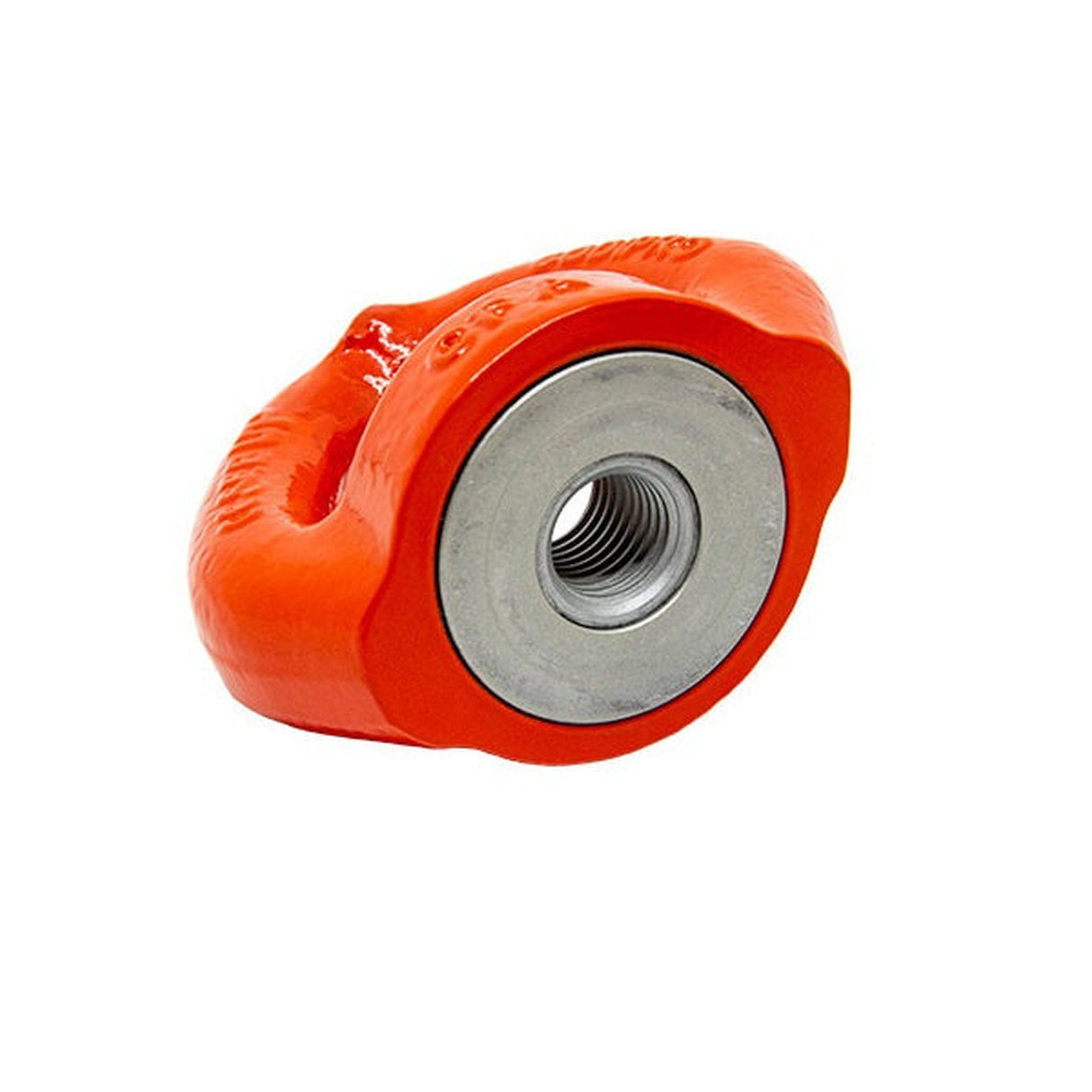

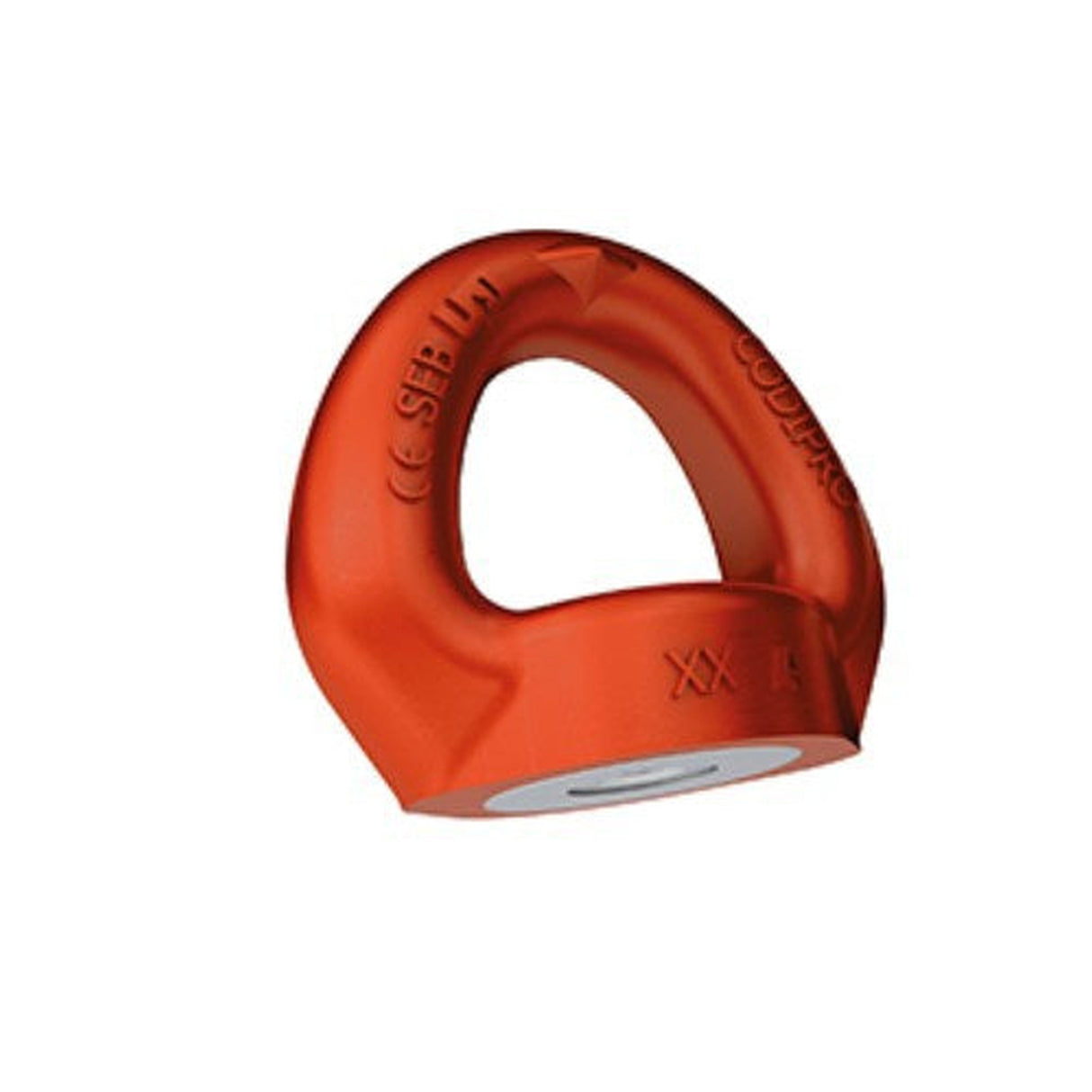

Vázací bod otočný s vnitřním závitem FE.SEB UP - CODIPRO
Od
1 398,00 Kč bez DPH
Jednotková cena bez DPH
/
Nedostupné
Vázací bod FE.SEB
S ložiskem, otočný i pod zátěží.
Stejná nosnost ve všech směrech.
Každý kus má unikátní číslo.
Certifikát 3.1 dle EN 10204 se dodává ke každému produktu.
Vyrobeno v EU.
Dostupný ve velikostech M8 – M36 ve standardním provedení (jiné provedení na poptávku)
Lze objednat i jeden kus, není omezeno minimální množství.
Nosnost (WLL) od 0.3 t – 10 t.
Bezpečnostní koeficient 5:1 ( příp. 4:1).
Materiál odpovídá třídě oceli 8 (T8) (G80).
Provedení s metrickými závity i se závity UNC.
Modely 2D a 3D na vyžádání.
| Typ | Závit | SF 5:1 WLL | SF 4:1 WLL | L Maxi | Moment | S | A | B | c | d | Hmotnost |
| --- | (mm) | t | t | mm | Nm | mm | mm | mm | mm | mm | kg |
| FE.SEB M 8 UP | M 8 (x1,25) | 0,4 | 0,5 | 22 | 6 | 21 | 38 | 45 | 88 | 80 | 0,8 |
| FE.SEB M 10 UP | M 10 (x1,5) | 0,5 | 0,7 | 22 | 10 | 21 | 38 | 45 | 88 | 80 | 0,8 |
| FE.SEB M 12 UP | M 12 (x1,75) | 0,8 | 0,9 | 22 | 15 | 21 | 38 | 45 | 88 | 80 | 0,8 |
| FE SEB M 16 UP | M 16 (x2) | 1,4 | 1,8 | 22 | 50 | 21 | 38 | 45 | 88 | 80 | 0,8 |
| FE SEB M 20 UP | M 20 (x2,5) | 2 | 2,7 | 35 | 100 | 36 | 55 | 70 | 115 | 106 | 2,5 |
| FE.SEB M 24 UP | M 24 (x3) | 3,4 | 4,2 | 48 | 160 | 40 | 77 | 94 | 168 | 155 | 6,3 |
| FE.SEB M 30 UP | M 30 (x3,5) | 5,5 | 6,3 | 48 | 250 | 40 | 77 | 94 | 168 | 155 | 6,3 |
| FE.SEB M 36 UP | M 36 (x4) | 9 | 11 | 48 | 320 | 40 | 77 | 94 | 168 | 155 | 6,3 |
Dokumenty k produktu
FE.SEB dokumentace: ES prohlášení o shodě, katalogový list, návod na použití v CZ
FE.SEB: STEP 3D obrázky pro metrické závity, SF 5.1
FE.SEB: STEP 3D obrázky pro UNC závity, SF 5.1
FE..SEB: tabulky nosností v závislosti na způsobu zavěšení břemene, SF 4.1 a 5.1
Originalni_navod_k_pouziti_CODIPRO_2021.pdf
