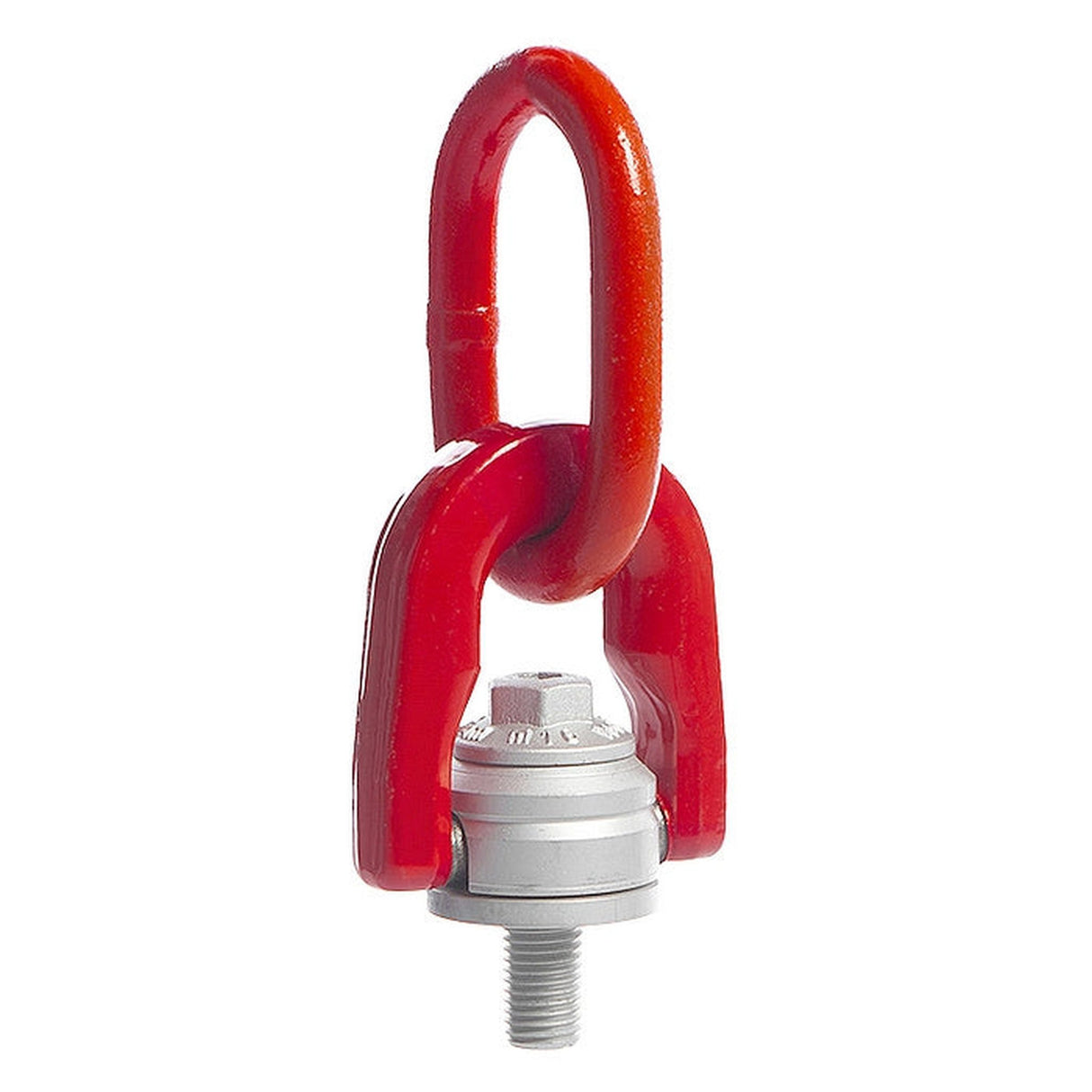

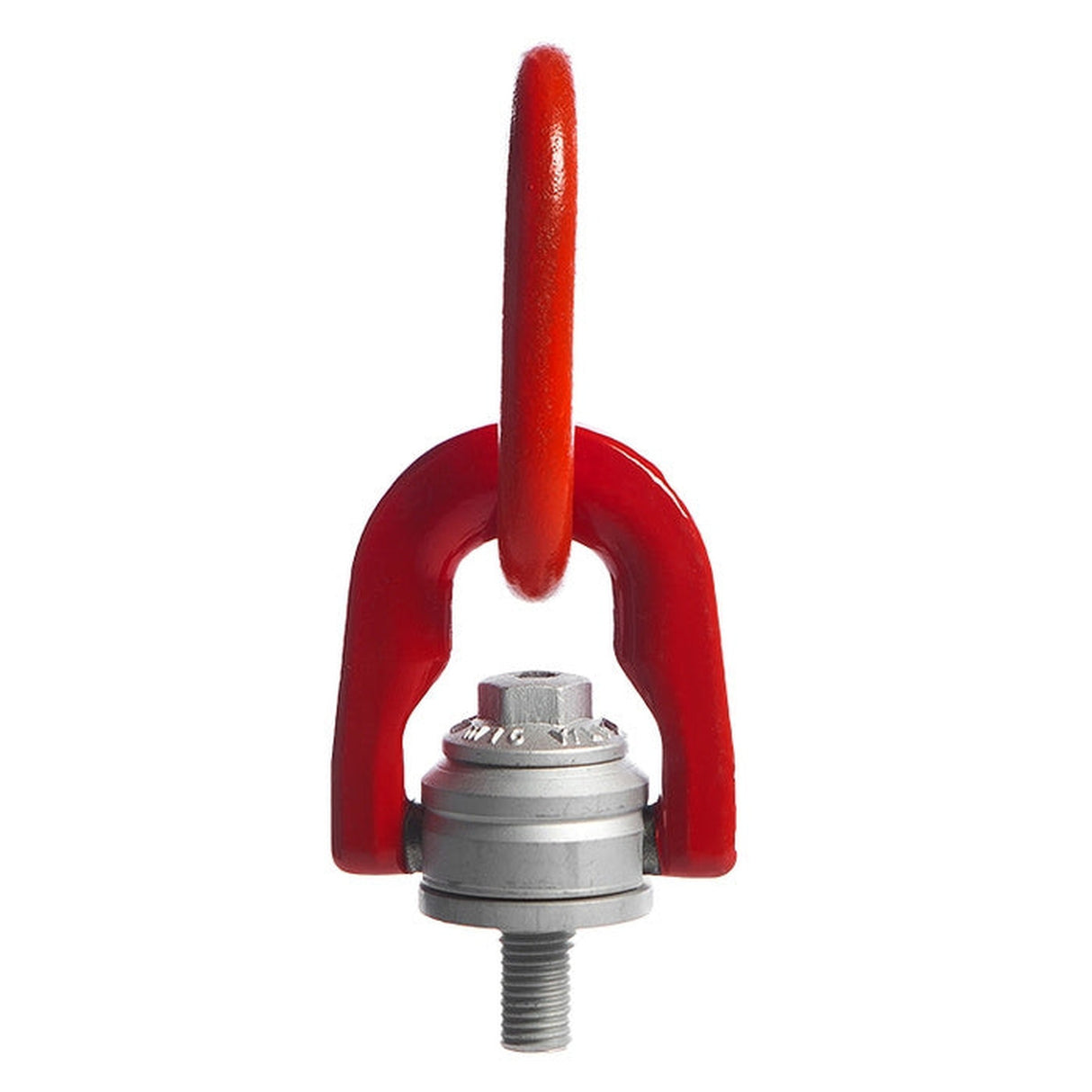

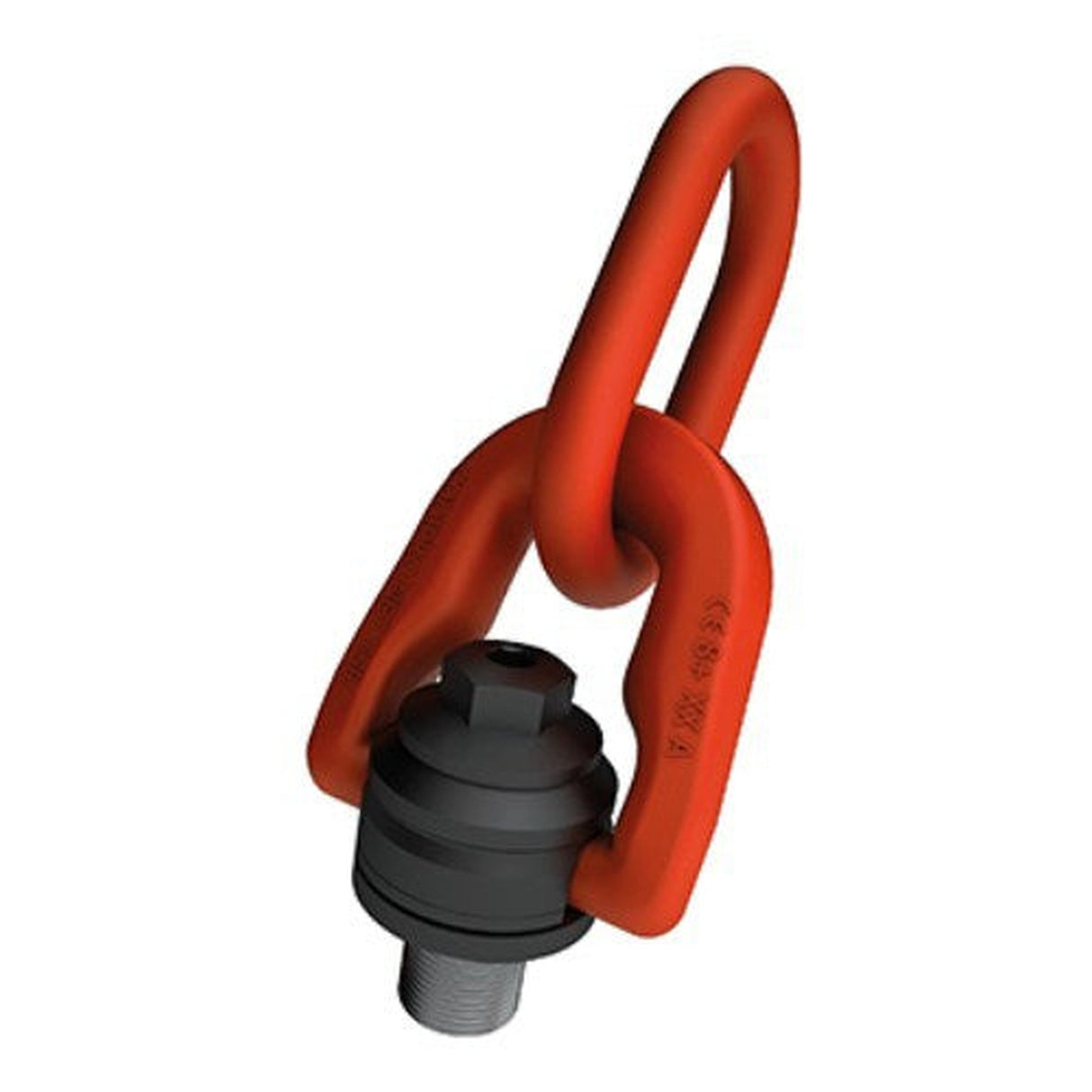

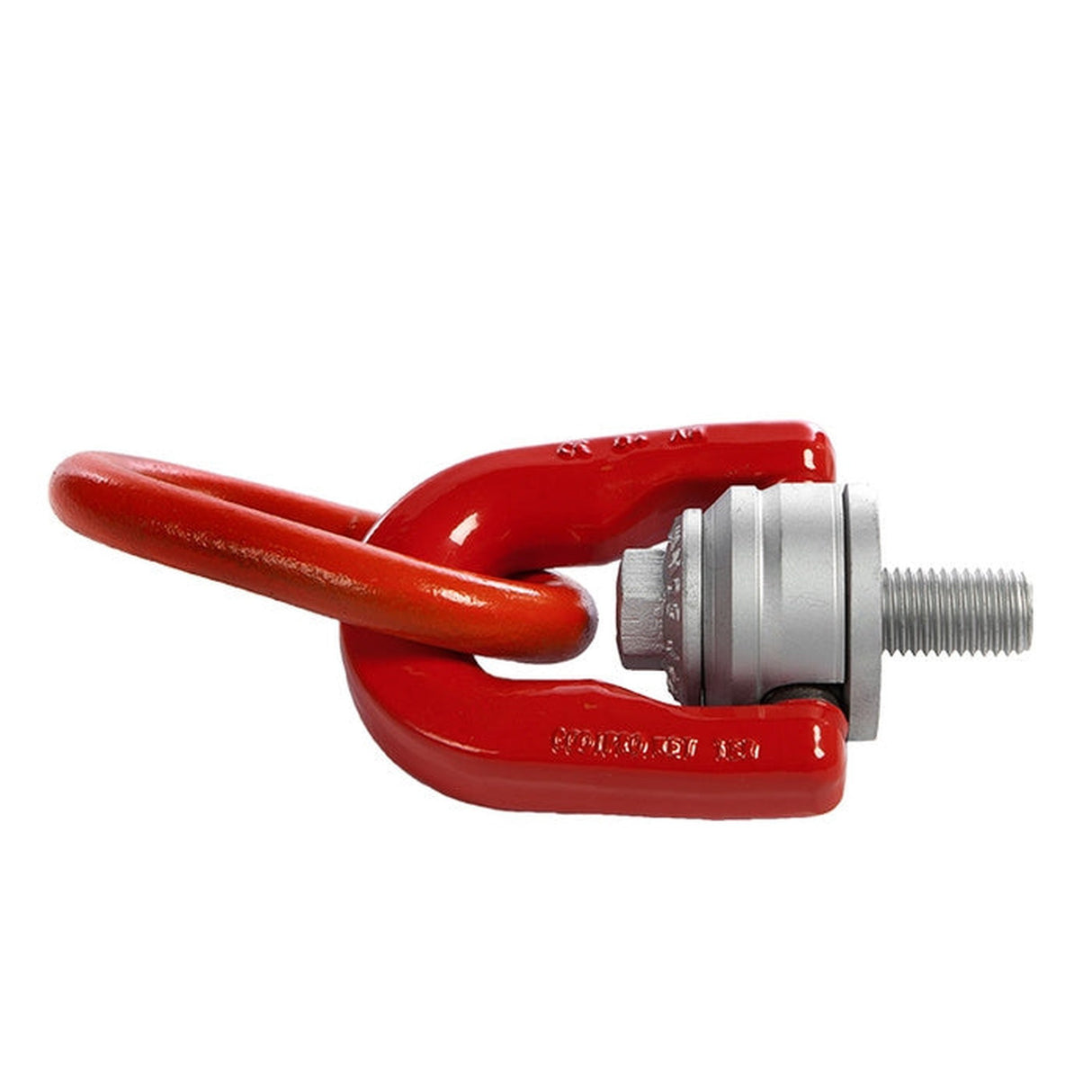

Trojitý otočný vázací bod TSR UP - CODIPRO

CODIPRO  |  SKU: 092CO040-0008
Závit, Nosnost
1 883,00 Kč bez DPH
Dopravu Vám vypočítáme před odesláním objednávky v pokladně.

Vázací bod TSR

S ložiskem, otočný i pod zátěží.

Závěsný člen umožňuje větší odstup od zvedané konstrukce.
Stejná nosnost ve všech směrech.
Každý kus má unikátní číslo.
Certifikát 3.1 dle EN 10204 se dodává ke každému produktu.
Vyrobeno v EU.

Dostupný ve velikostech M8 – M56 ve standardním provedení (jiné provedení na poptávku).
Lze objednat závit s libovolnou délkou – dodání ve velmi krátkých dodacích lhůtách.
Lze objednat i jeden kus, není omezeno minimální množství.
Nosnost (WLL) od 0,3 t – 22 t.
Bezpečnostní koeficient 5:1 ( příp. 4:1).
Materiál odpovídá třídě oceli 8 (T8) (G80).

Provedení s metrickými závity i se závity UNC.
Modely 2D a 3D na vyžádání.

Trojitý otočný vázací bod TSR - CODIPRO-rozměry

Typ Závit SF 5:1 WLL L1 Moment S1 S2 A B C D E F G H Hmotnost
--- (mm) t mm Nm mm mm mm mm mm mm mm mm mm mm kg
TSR M 8  M 8 (x1,25)  0,40 15 6 8 16 33 56 30 41 25 10 58 9,5 0,4
TSR M 10  M 10 (x1,50)  0,70 18 10 8 16 33 56 30 41 25 10 58 9,5 0,4
TSR M 12  M 12 (x1,75)  1,05 21 15 8 16 33 56 30 41 25 10 58 9,5 0,4
TSR M 14  M 14 (x2)  1,40 23 30 8 20 45 81 45 56 37 14 79 13,0 1,1
TSR M 16  M 16 (x2)  2,00 27 50 8 20 45 81 45 56 37 14 79 13,0 1,2
TSR M 18  M 18 (x2,5)  2,30 27 70 8 20 45 81 45 56 37 14 79 13,0 1,2
TSR M 20  M 20 (x2,5)  2,50 30 100 8 20 45 81 45 56 37 14 79 13,0 1,2
TSR M 22*  M 22 (x2,5)  3,00 33 120 14 24 62 105 60 80 45 20 106 19,0 2,8
TSR M 24*  M 24 (x3)  4,00 36 160 14 24 62 105 60 80 45 20 106 19,0 2,9
TSR M 27*  M 27 (x3)  5,00 36 200 14 24 62 105 60 80 45 20 106 19,0 2,9
TSR M 30*  M 30 (x3,5)  6,30 45 250 14 24 62 105 60 80 45 20 106 19,0 3,0
TSR M 36*  M 36 (x4)  10,00 54 320 19 30 81 140 80 111 71 30 148 26,5 7,6
TSR M 42*  M 42 (x4,5)  12,50 63 400 19 30 84 146 80 111 71 30 148 26,5 7,8



Typ Závit SF 4:1 WLL L1 Moment S1 S2 A B C D E F G H Hmotnost
--- (mm) t mm Nm mm mm mm mm mm mm mm mm mm mm kg
TSR M 48  M 48 (x5)  20 68 600 19 30 100 178 110 135 90 42 180 33 17,5
TSR M 56  M 56 (x5,5)  22 78 600 19 30 104 184 110 135 90 42 190 33 18,0
