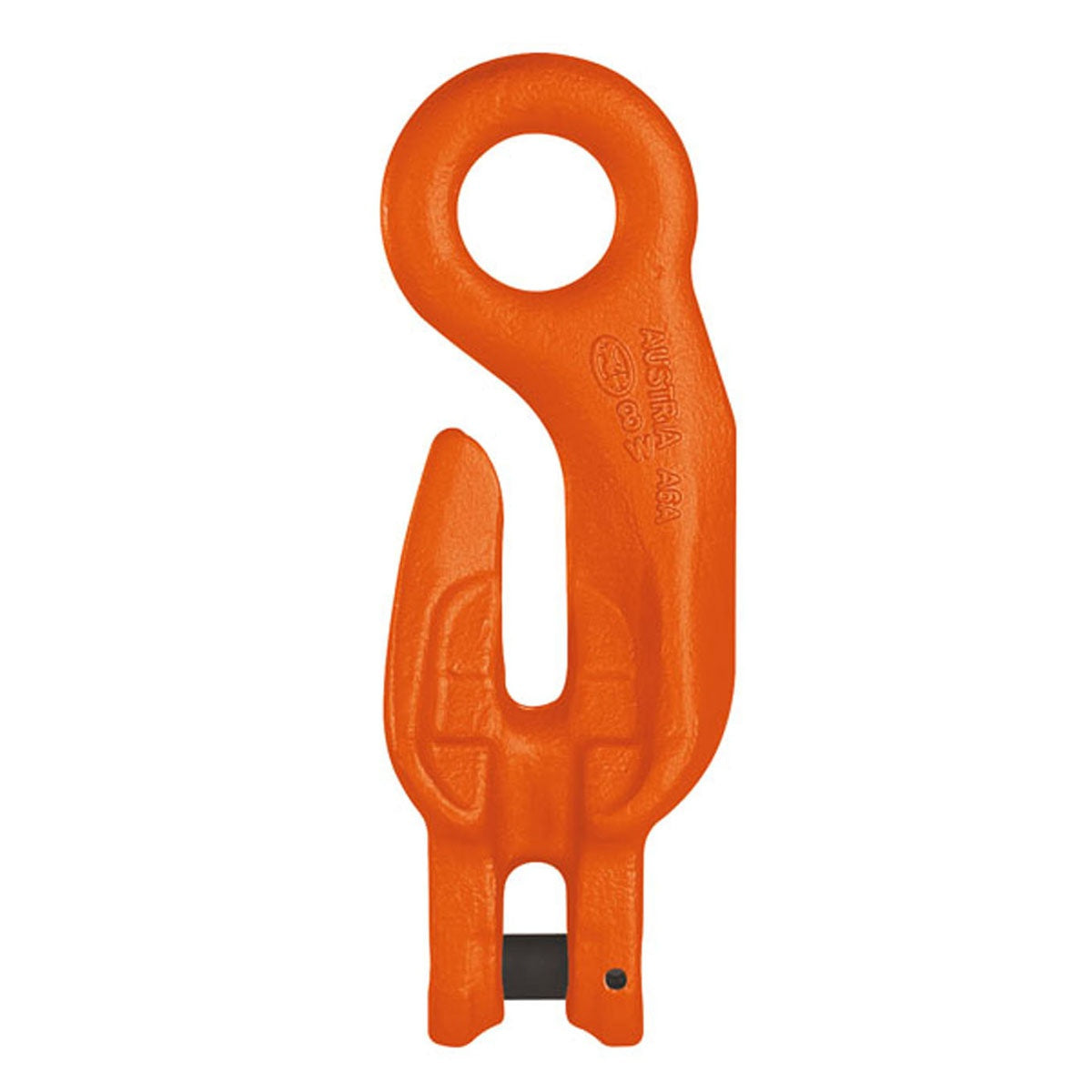

Fixační hák s čepem XKW, třída 10, PEWAG WINNER
XKW fixační hák se spojkou
Odpovídá normě EN 1677-1 s vyšší nosností.
Pro pewag montovaný a svařovaný systém.
Zkracovací hák pro VXKW a LXKW. Díky vmontované spojce možná montáž přímo do řetězu.
Tento zkracovací hák je vhodný pro Connex a svařovaný systém. Díky spojovacímu čepu může být montován přímo na řetěz. Díky oku v horní části háku je vhodný pro univerzální spojování a použití ve VXKW, VMXKW a LXKW závěsných soupravách. Detailní informace naleznete v návodu k použití, který je dodáván s hákem.
Tento zkracovací hák je vyráběn dle normy EN 1677‑1 s mechanickými hodnotami pro G10 a je dodáván s označením CE a BG certifikací. Zatížení špičky háku není povoleno. Montáž prováděná kompetentní osobou je snadná a rychlá a nevyžaduje žádné speciální nářadí.
Spojovací svorník je dostupný jako náhradní sada KBSW.

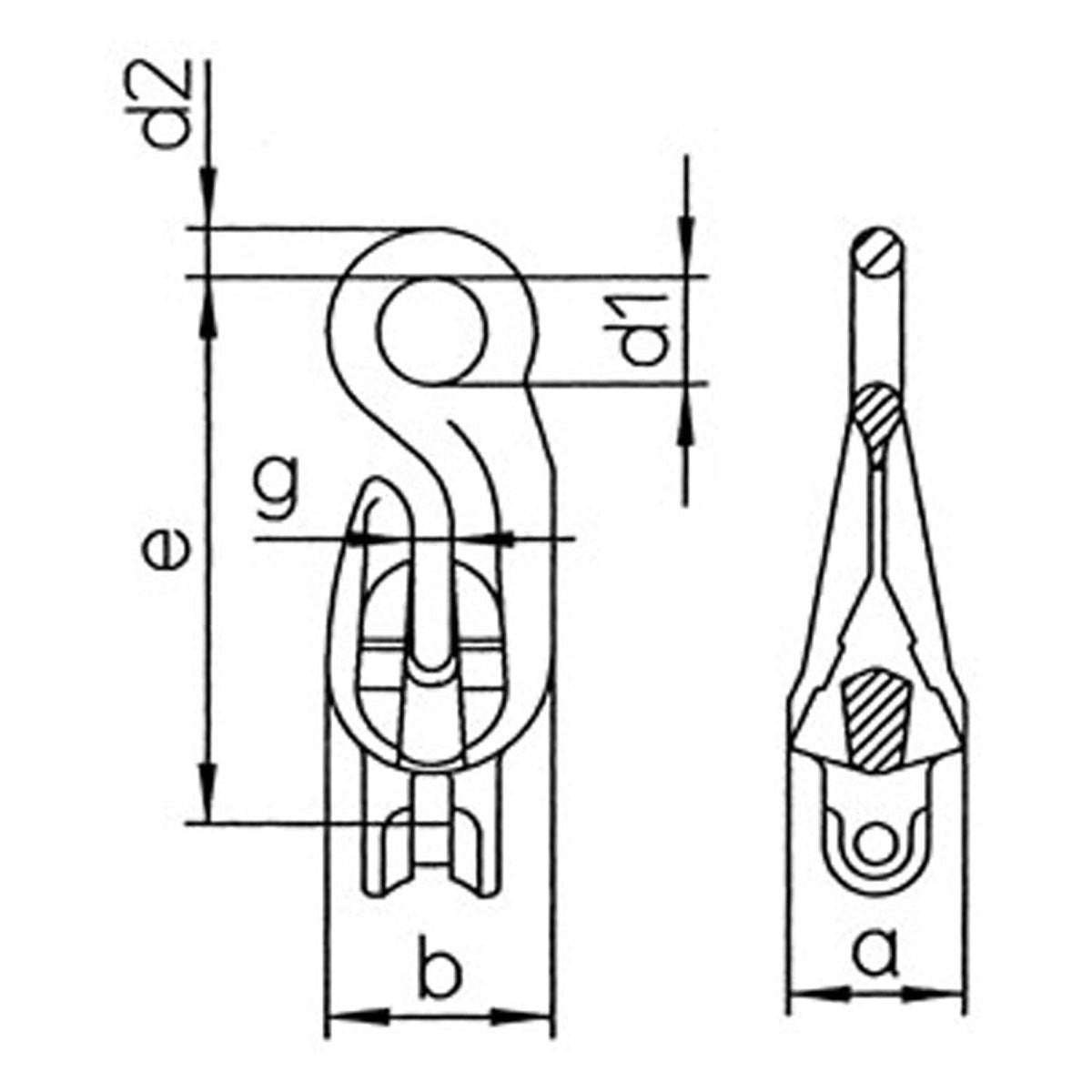

| Označení | Nosnost | e | b | a | d1 | d2 | g | Hmotnost |
| --- | kg | mm | mm | mm | mm | mm | mm | kg |
| XKW 5/6 | 1400 | 84 | 37 | 29 | 18 | 9 | 8 | 0,30 |
| XKW 7 | 1900 | 122 | 54 | 39 | 24 | 12 | 11 | 0,62 |
| XKW 8 | 2500 | 122 | 54 | 39 | 24 | 12 | 11 | 0,63 |
| XKW 10 | 4000 | 159 | 70 | 50 | 31 | 14 | 13 | 1,25 |
| XKW 13 | 6700 | 203 | 92 | 64 | 37 | 18 | 15 | 2,70 |
| XKW 16 | 10000 | 234 | 102 | 80 | 48 | 24 | 20 | 4,80 |
