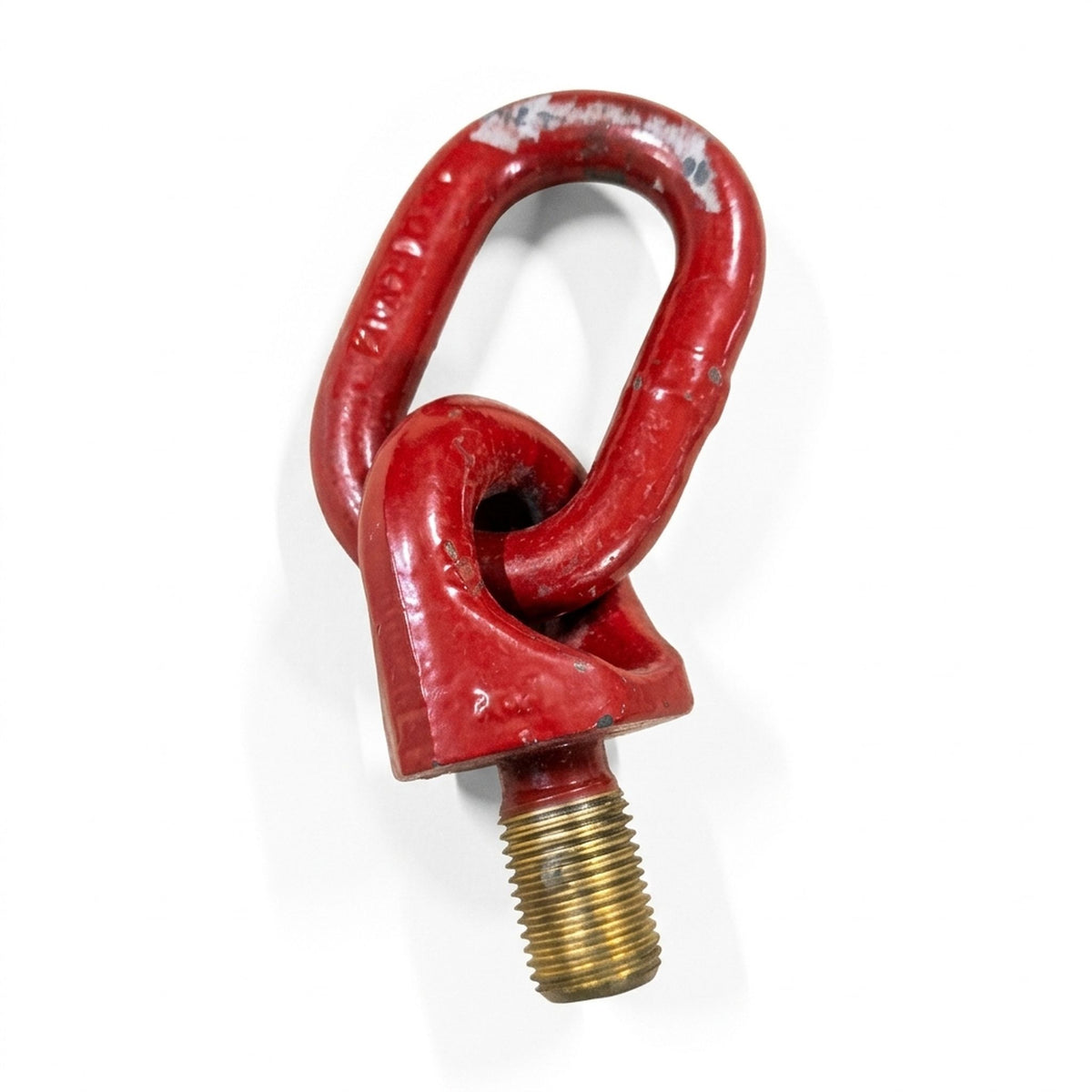

Vázací bod šroubovací THIELE TWN 0123, vel. 8-8, nosnost 2000kg, závit M20, oko 70x34 - Doprodej

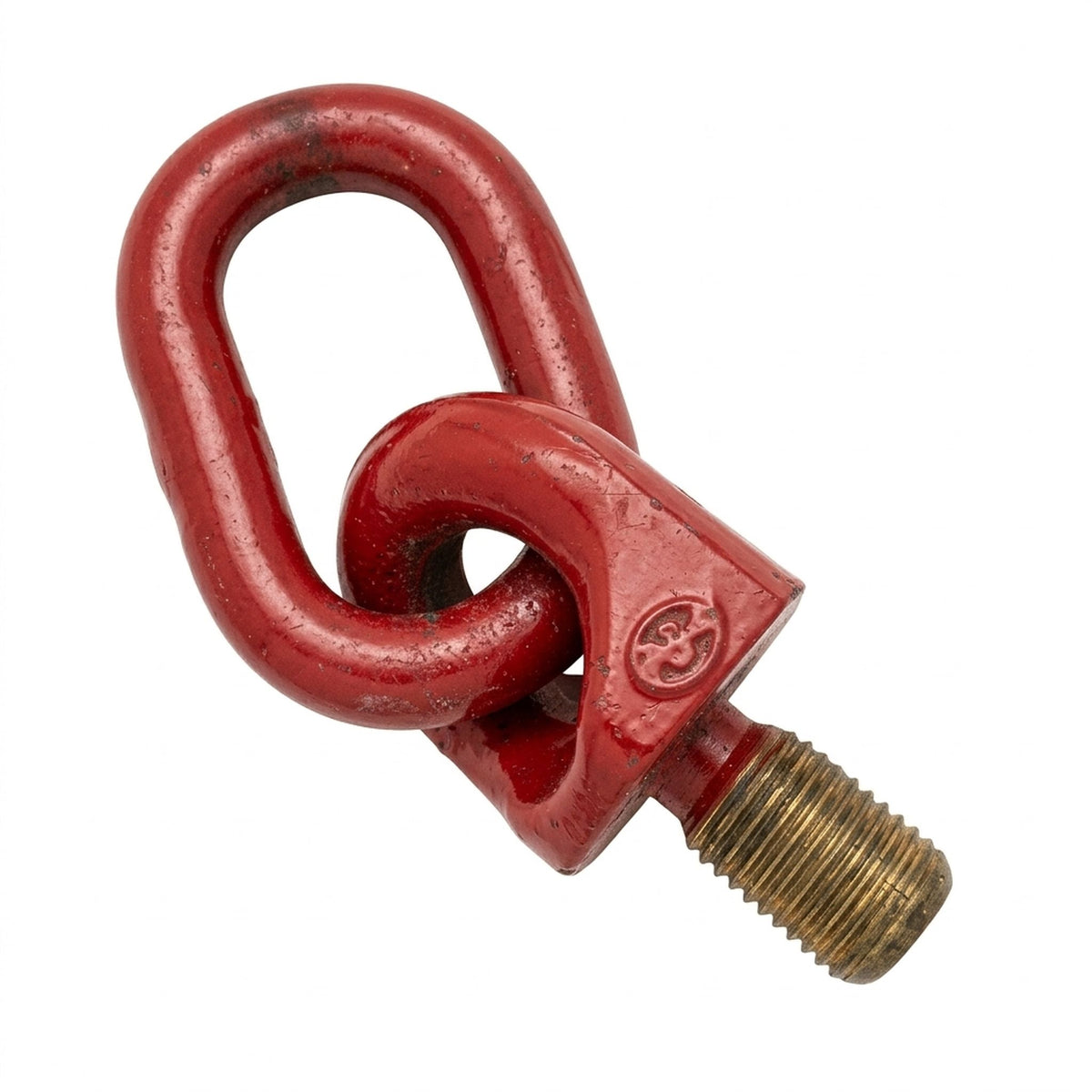

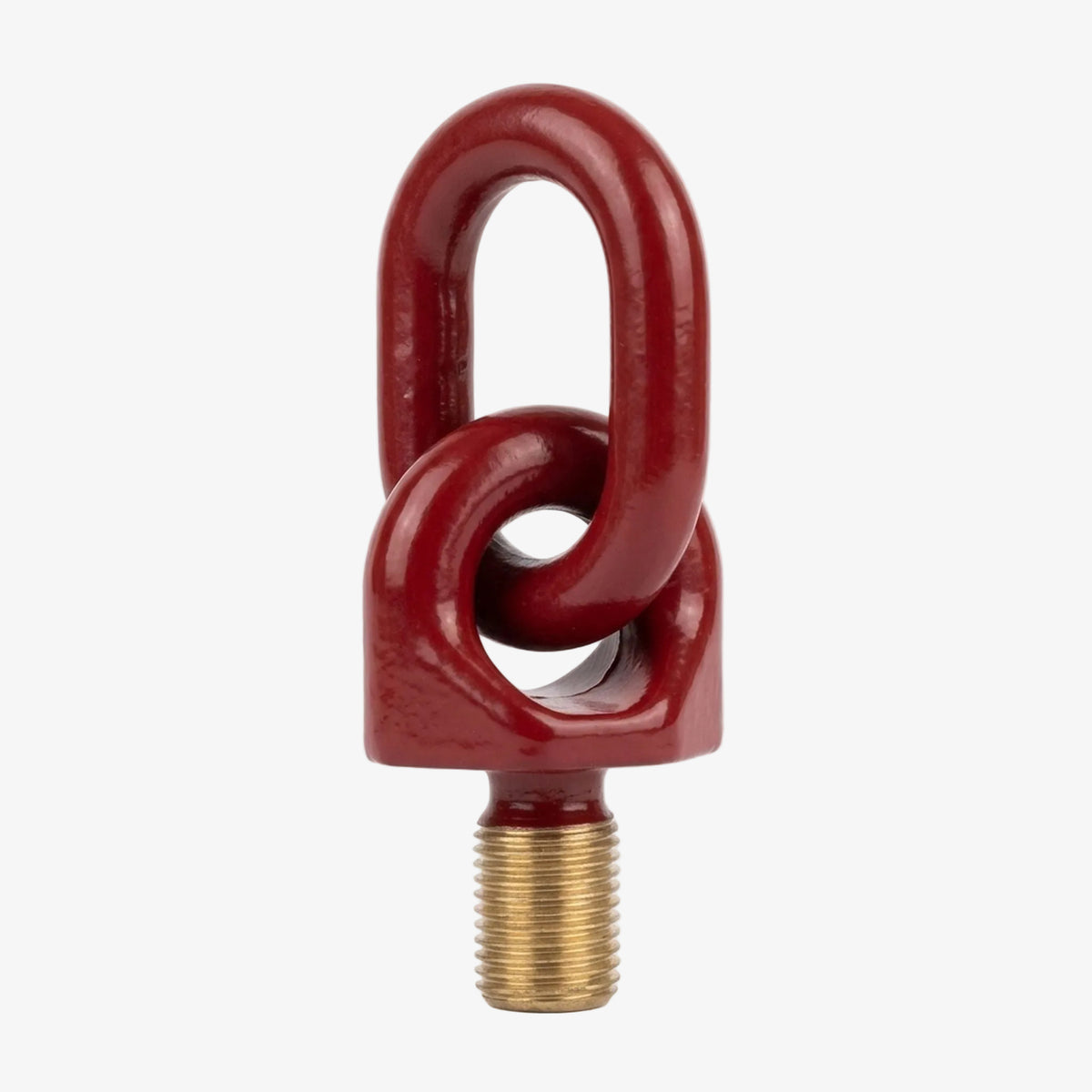

Vázací bod šroubovací THIELE TWN 0123 představuje maximálně bezpečné a spolehlivé řešení pro manipulaci s těžkými břemeny. Šroubovací vázací bod THIELE TWN 0123 ve velikosti 8-8, s nosností 2 000 kg a prodlouženým okem je špičkovým prvkem pro profesionální použití v průmyslu, strojírenství i stavebnictví.
Model F34121 se od dalších variant liší delším okem, což zajišťuje větší vnitřní prostor pro zavěšení silnějších háků nebo vázacích prostředků.
Tento vázací bod od renomovaného německého výrobce THIELE vyniká robustní konstrukční ocelí, flexibilním okem pro snadné připojení vázacích prostředků a vysokou bezpečnostní tvarovou stálostí.
Hlavní přednosti a použití
Všestranné uplatnění: Ideální pro bezpečnou přepravu a manipulaci s formami, nástroji, lisovacími matricemi, díly strojů a ocelovými konstrukcemi.
Snadná manipulace: Pohyblivé oko umožňuje bezproblémové připojení hákových, řetězových či lanových komponentů.
Vysoká bezpečnost: Konstrukce a testování plně odpovídají normě DIN EN 1677-1 s bezpečnostním faktorem 4:1.
Výrazné barevné provedení: Červený lak usnadňuje vizuální kontrolu na pracovišti.
Proč zvolit značku THIELE?
Společnost THIELE patří ke světovým lídrům v oblasti zdvihací techniky a vázacích prostředků. Výrobky se vyznačují nekompromisní kvalitou materiálů, precizním zpracováním a dlouhou životností i v těch nejnáročnějších provozech.
Zvolte prověřenou německou kvalitu a zajistěte maximální bezpečnost při zvedání vašich břemen.

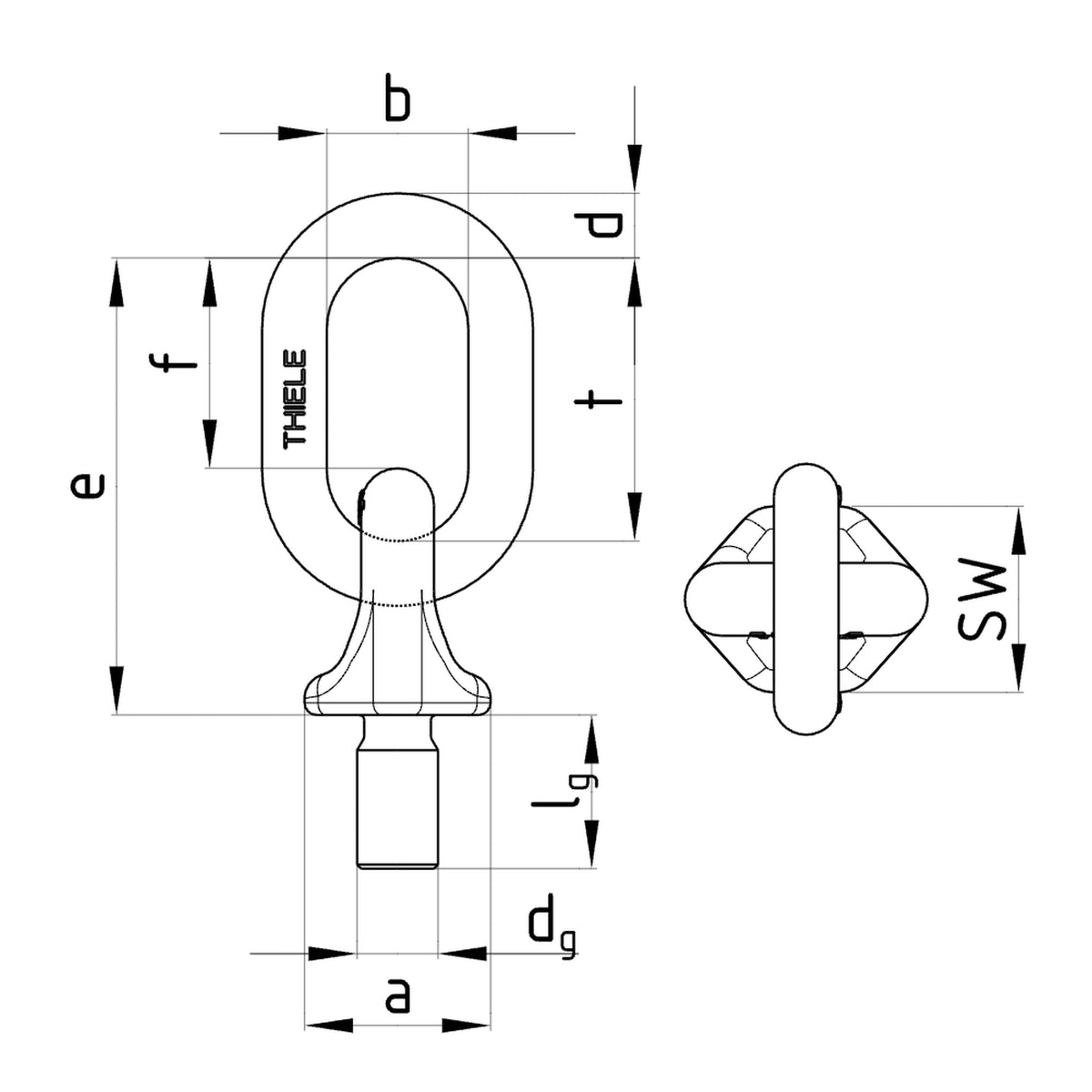

| Technický parametr | Hodnota |
| Typ produktu |
Šroubovací vázací bod s prodlouženým okem (TWN 0123)
|
| Označení výrobce | F34121 |
| Velikost / Závit (dg) | M20 |
| Nosnost (WLL) | 2,00 t (2 000 kg) |
| Délka závitu (lg) | 38 mm |
| Celková výška oka (e) | 153 mm (prodloužená verze) |
| Vnitřní délka horní části oka (f) | 92 mm |
| Průměr materiálu oka (d) | 16 mm |
| Vnitřní délka oka (t) | 110 mm |
| Vnitřní šířka oka (b) | 60 mm |
| Rozměr SW | 46 mm |
| Rozměr a | 60 mm |
| Hmotnost | cca 1,05 kg |
| Norma a bezpečnost |
DIN EN 1677-1 (bezpečnostní faktor 4:1)
|
| Velikost šroubu dg | Nosnost (WLL) | Délka závitu lg | e | f | d | t | b | SW | a | Hmotnost | Označení výrobce |
| (mm) | t | mm | mm | mm | mm | mm | mm | mm | mm | kg | --- |
| M16 | 1,12 | 30 | 113 | 52 | 16 | 70 | 35 | 46 | 60 | 0,83 | F34110 |
| M16 | 1,12 | 30 | 153 | 92 | 16 | 110 | 60 | 46 | 60 | 1,00 | F34115 |
| M20 | 2,00 | 38 | 113 | 52 | 16 | 70 | 35 | 46 | 60 | 0,87 | F34120 |
| M20 | 2,00 | 38 | 153 | 92 | 16 | 110 | 60 | 46 | 60 | 1,05 | F34121 |
| M24 | 3,15 | 35 | 128 | 67 | 18 | 85 | 40 | 46 | 60 | 1,08 | F34130 |
| M24 | 3,15 | 45 | 153 | 92 | 18 | 110 | 60 | 46 | 60 | 1,26 | F34131 |
