Otočný vázací bod k našroubování - PLGW SUPREME - Pewag Winner Profilift
Revoluce v manipulaci: Utahování bez nářadí, maximální bezpečnost.

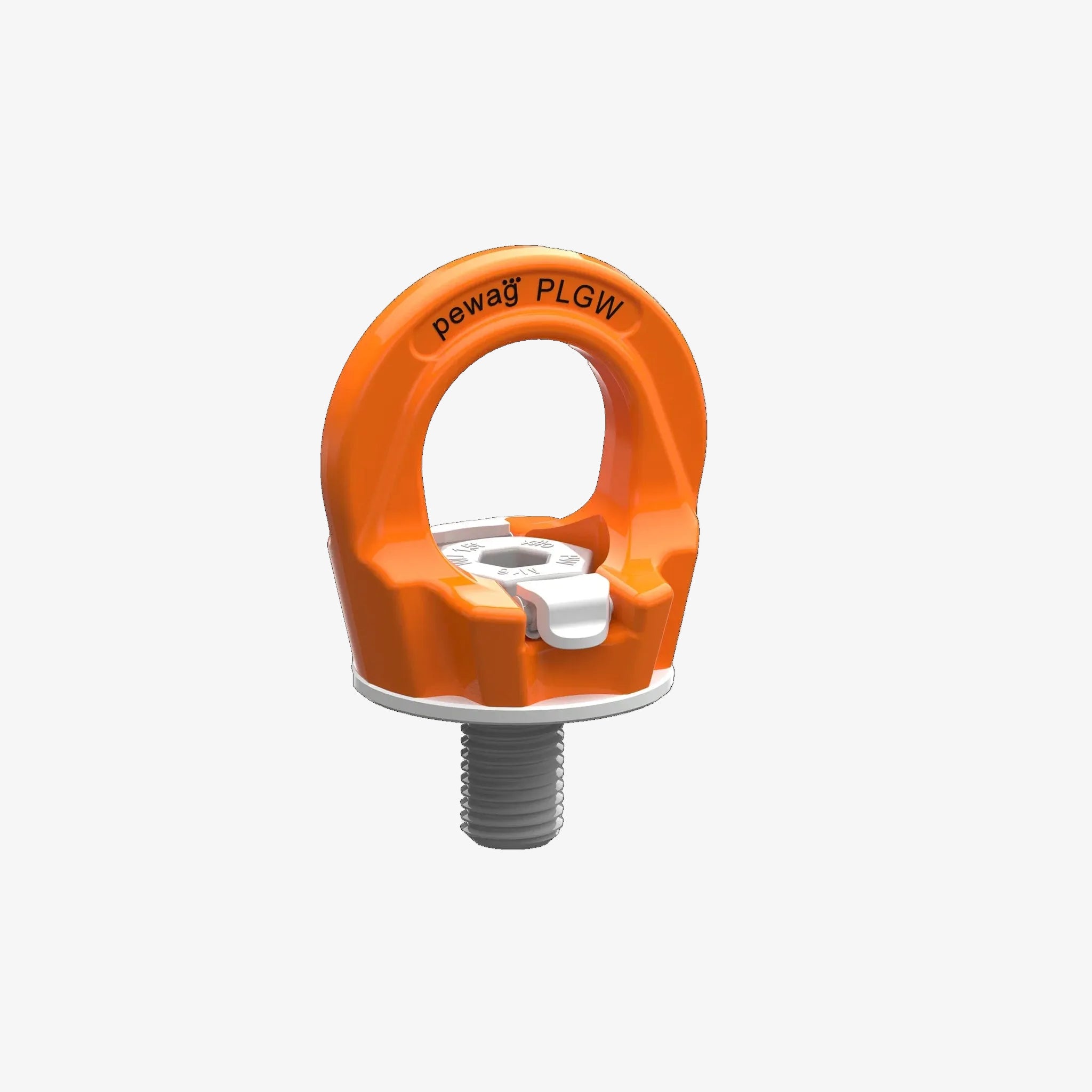

Pewag PLGW SUPREME představuje světovou špičku mezi vázacími body. Tento patentovaný systém „gamma“ přináší zásadní inovaci – montáž a demontáž lze provádět pouhou rukou, bez nutnosti použití klíče nebo jiného nářadí. Je ideální volbou pro provozy, kde je kladen důraz na rychlost, efektivitu a nekompromisní bezpečnost při zvedání břemen.
Hlavní výhody a inovace:
Systém SUPREME (Tool-free): Díky unikátnímu mechanismu s integrovaným šroubem a pohyblivým klíčem v těle vázacího bodu utáhnete PLGW Supreme jednoduše rukou. Po dotažení se klíč zajistí a oko se může volně otáčet o 360° ve směru tahu.

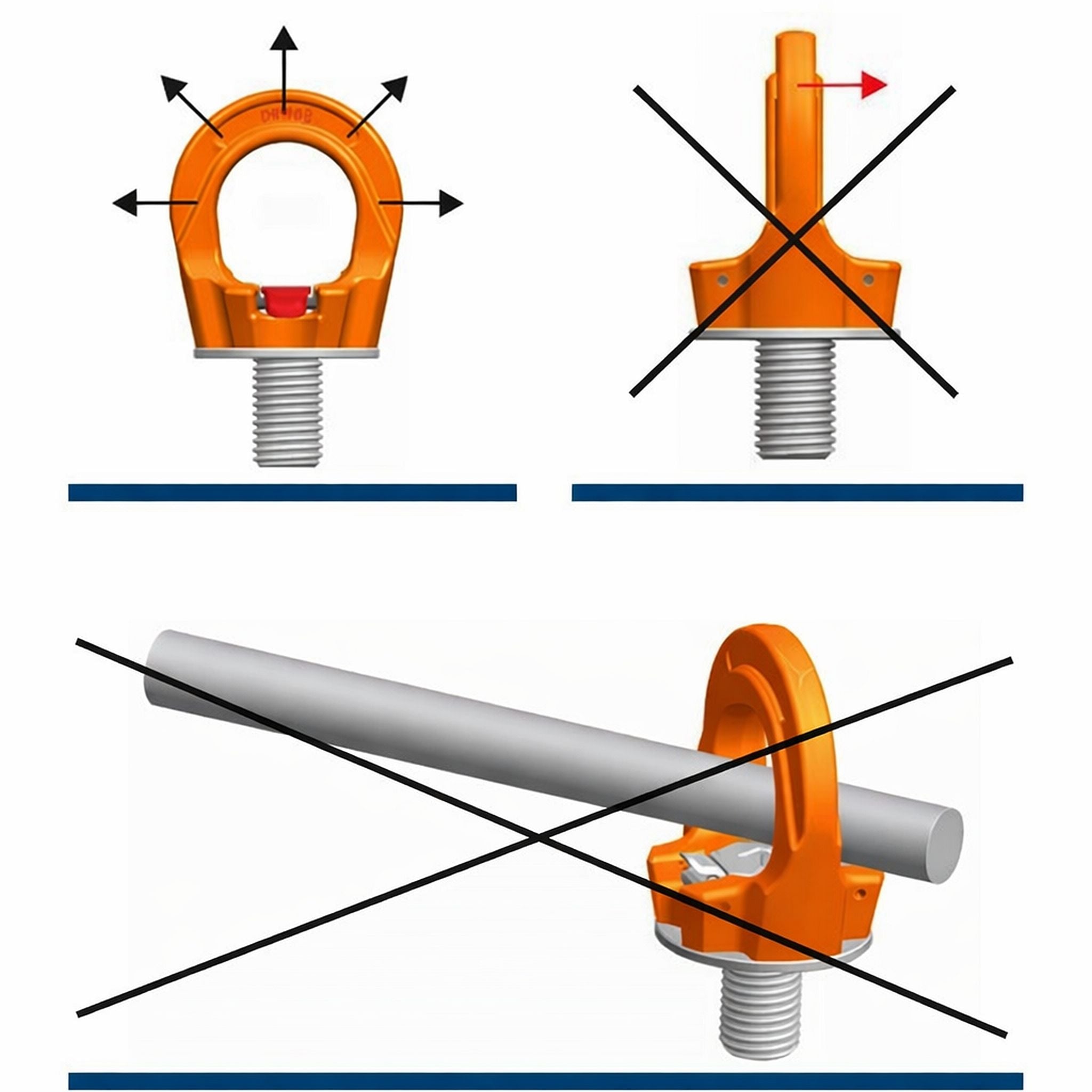

360° rotace: Vázací bod je plně otočný, což umožňuje ideální vyrovnání do směru tahu a eliminuje riziko nechtěného povolení šroubu při manipulaci.
Vysoká nosnost v každém směru: Konstrukce z ušlechtilé oceli zajišťuje vysoké pracovní zatížení (WLL) při zachování kompaktních rozměrů.
Kvalita šroubu: Šroub je 100% testován na trhliny a je vyměnitelný, což prodlužuje životnost celého vázacího bodu.
Povrchová ochrana: Povrchová úprava zajišťuje vynikající odolnost proti korozi.
Technické parametry:
Typ: PLGW Supreme (verze pro ruční utahování)
Bezpečnostní faktor: 4:1
Teplotní rozsah použití: -40 °C až +200 °C (při zachování 100% nosnosti)
Identifikace: Každý kus je opatřen sériovým číslem a označením nosnosti.
Standardy: Odpovídá směrnici o strojních zařízeních 2006/42/ES.
Proč zvolit Pewag PLGW SUPREME?
Zatímco běžné vázací body vyžadují k montáži imbusový klíč a správný moment, PLGW Supreme šetří váš čas. Eliminuje hledání nářadí na pracovišti a snižuje riziko zranění při improvizované montáži. Je to investice do bezpečnosti a plynulosti vašeho výrobního nebo logistického procesu.
Použití:
Nástrojárny a lisovny (manipulace s formami).
Strojírenská výroba.
Logistika a transport těžkých komponentů.
Stavebnictví.

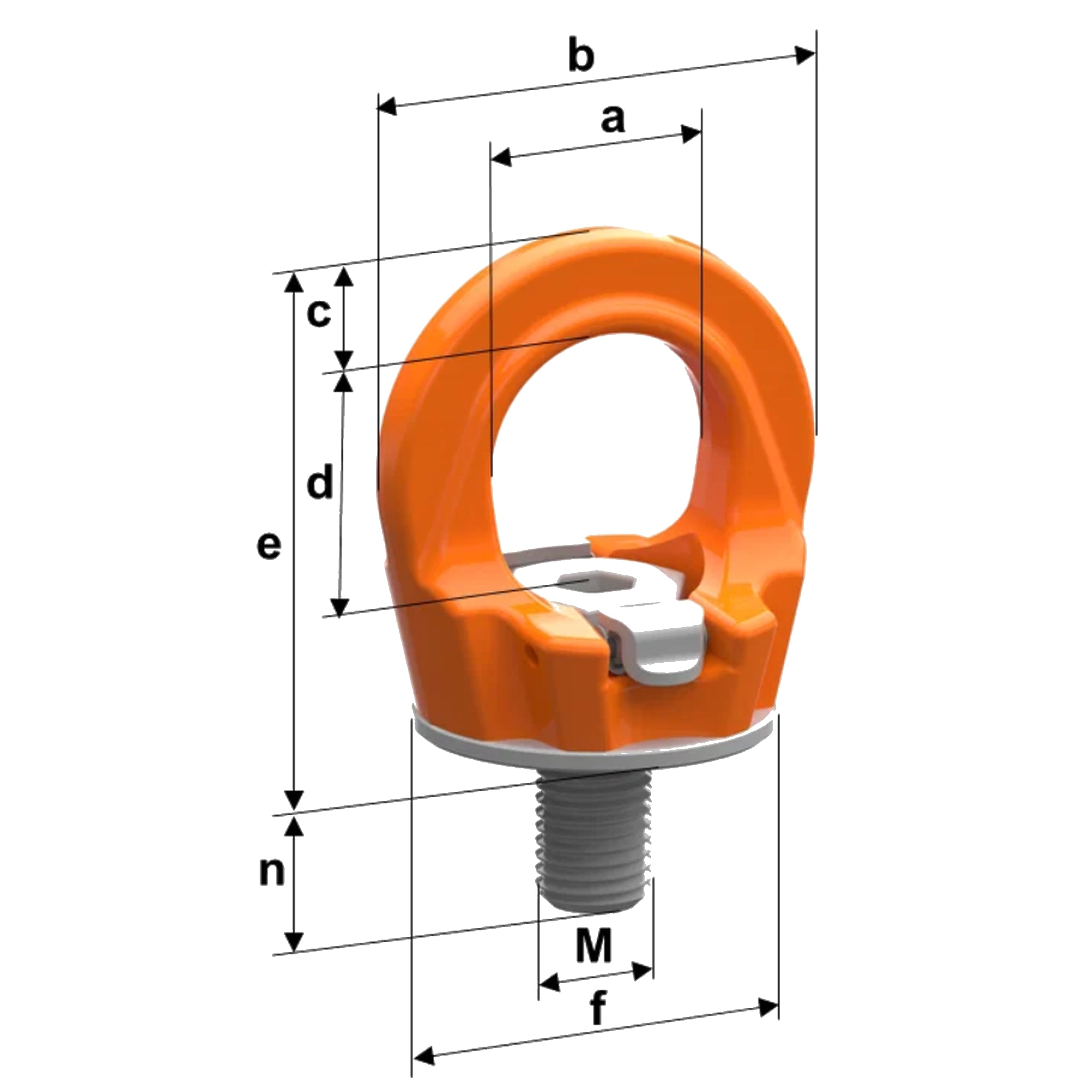

| Označení výrobce | Závit | Nosnost | a | b | c | d | e | f | n | n max | Inbus | Hmotnost |
| --- | (mm) | kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| PLGW Supreme 0,3 t | M8 | 300 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 90 | 6 | 0,20 |
| PLGW Supreme 0,5 t | M10 | 500 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 160 | 6 | 0,21 |
| PLGW Supreme 0,7 t | M12 | 700 | 30 | 55 | 12 | 32 | 63 | 43 | 20 | 160 | 8 | 0,29 |
| PLGW Supreme 1,5 t | M16 | 1500 | 35 | 64 | 14 | 36 | 70 | 50 | 25 | 160 | 10 | 0,48 |
| PLGW Supreme 2,3 t | M20 | 2300 | 40 | 73 | 16 | 41 | 81 | 54 | 30 | 160 | 12 | 0,58 |
| PLGW Supreme 3,2 t | M24 | 3200 | 50 | 86 | 18 | 50 | 93 | 69 | 35 | - | 14 | 1,10 |
| PLGW Supreme 4,9 t | M30 | 4900 | 60 | 110 | 25 | 60 | 114 | 90 | 45 | - | 17 | 2,20 |
| PLGW Supreme 7 t | M36 | 7000 | 70 | 132 | 31 | 70 | 136 | 108 | 55 | - | 19 | 3,80 |
| PLGW Supreme 9 t | M42 | 9000 | 80 | 152 | 36 | 72 | 153 | 126 | 65 | - | 22 | 5,70 |
| PLGW Supreme 12 t | M48 | 12000 | 95 | 179 | 42 | 88 | 179 | 148 | 75 | - | 24 | 8,90 |
