Vysokopevnostní upravitelný vázací bod, červený, DELTA

DELTA  |  SKU: 092SB003-0008
Závit, Nosnost 0 st./90 st.
151,00 Kč bez DPH
Dopravu Vám vypočítáme před odesláním objednávky v pokladně.

Vysokopevnostní upravitelný vázací bod, červený, DELTA

Flexibilní a bezpečné řešení pro kotvení a zvedání břemen v libovolném směru.

Vysokopevnostní vázací body DELTA (otočná oka) jsou nezbytným doplňkem pro bezpečnou manipulaci s břemeny tam, kde standardní pevná oka nestačí. Tato oka jsou vyrobena v souladu s normou EN 1677 třídy 80 (Grade 80) a nabízejí maximální spolehlivost i v náročných průmyslových podmínkách.

Hlavní přednosti:

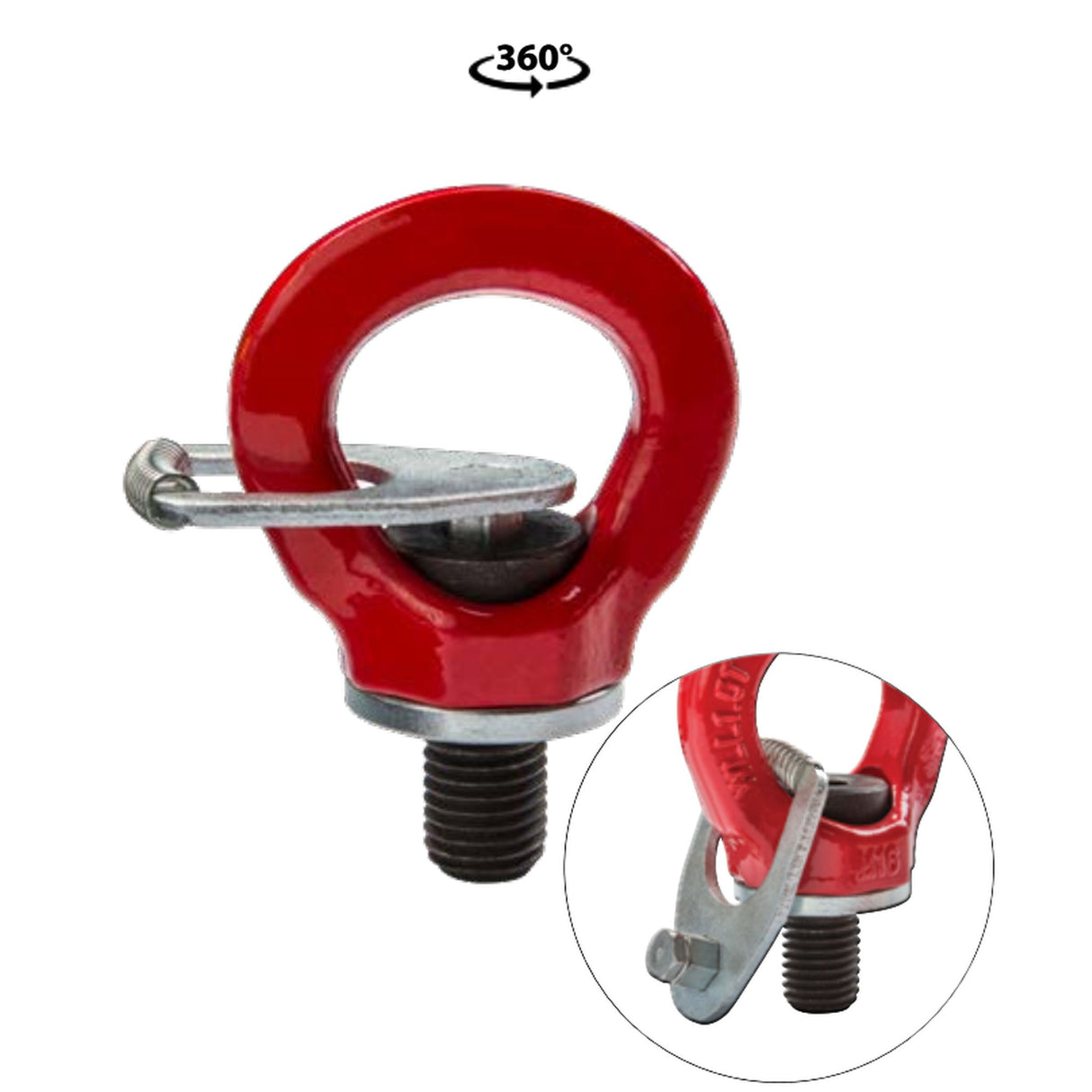

     Plná rotace 360°: Vázací bod je otočný o 360°, což umožňuje plynulé nastavení do směru tahu a eliminuje riziko nechtěného povolení nebo poškození oka.

     Vysoká pevnost: Konstrukce odpovídá třídě Grade 80, což zaručuje vysokou nosnost při zachování kompaktních rozměrů

     Jasná identifikace: Výrazná červená barva a značení zajišťují snadnou viditelnost a kontrolu na pracovišti.

     Certifikovaná bezpečnost: Každý kus odpovídá evropským bezpečnostním standardům a směrnici 2006/42/EC.

Důležité pokyny pro montáž:

     Utahovací moment: Pro zajištění deklarované nosnosti a bezpečnosti je nutné dodržet předepsaný utahovací moment uvedený v tabulce.

     Směr tahu: Vždy zohledněte rozdíl v nosnosti při přímém tahu (0°) a tahu pod úhlem (90°)

     Pravidelná kontrola: Před každým použitím zkontrolujte dotažení a stav závitu.

Vysokopevnostní upravitelný vázací bod, červený, DELTA

Nosnost 0st. Nosnost 90st. Moment utažení Závit A B C D E Hmotnost Označení výrobce
t t Nm (mm) mm mm mm mm mm kg ---
0,80 0,30 6-10 M8x12 38 26 46 25 8 0,1 YE.8.034.08
1,00 0,40 6-10 M10x14 38 26 46 25 8 0,1 YE.8.034.10
2,00 0,75 10-15 M12x17 44 32 54 33 10 0,2 YE.8.034.12
4,00 1,50 20-30 M16x24 52 38 64 36 14 0,4 YE.8.034.16
6,00 2,30 50-70 M20x30 63 45 79 48 21 0,7 YE.8.034.20
8,00 3,20 120-150 M24x35 74 52 92 53 21 1,1 YE.8.034.24
12,00 4,50 200-250 M30x45 92 65 118 68 24 2,1 YE.8.034.30
16,00 7,00 280-400 M36x57 105 76 136 82 30 4,0 YE.8.034.36

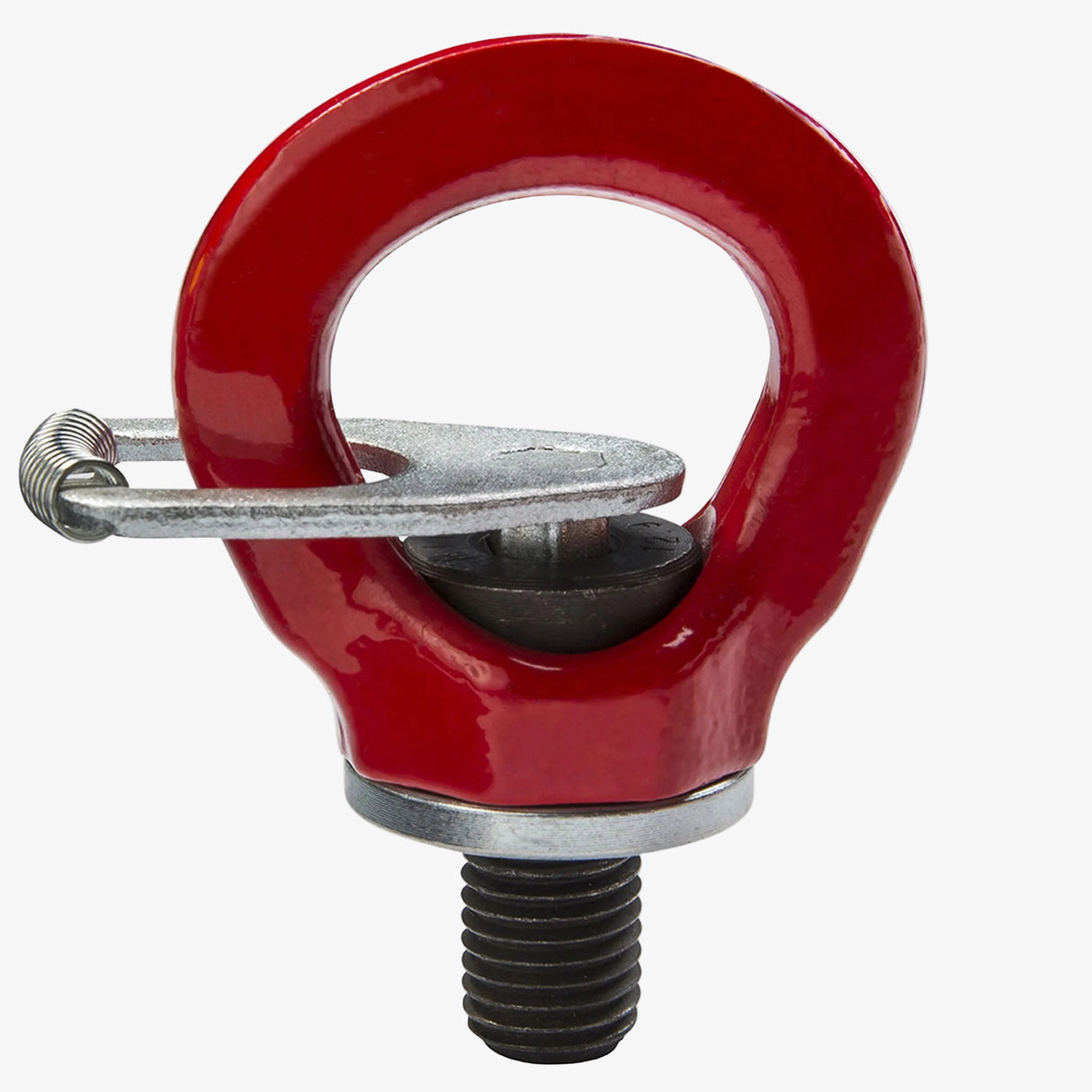

Vysokopevnostní upravitelný vázací bod, červený, DELTA_Pavlínek sro
DELTA

Vysokopevnostní upravitelný vázací bod, červený, DELTA

Od 151,00 Kč bez DPH

Vysokopevnostní upravitelný vázací bod, červený, DELTA

Flexibilní a bezpečné řešení pro kotvení a zvedání břemen v libovolném směru.

Vysokopevnostní vázací body DELTA (otočná oka) jsou nezbytným doplňkem pro bezpečnou manipulaci s břemeny tam, kde standardní pevná oka nestačí. Tato oka jsou vyrobena v souladu s normou EN 1677 třídy 80 (Grade 80) a nabízejí maximální spolehlivost i v náročných průmyslových podmínkách.

Hlavní přednosti:

     Plná rotace 360°: Vázací bod je otočný o 360°, což umožňuje plynulé nastavení do směru tahu a eliminuje riziko nechtěného povolení nebo poškození oka.

     Vysoká pevnost: Konstrukce odpovídá třídě Grade 80, což zaručuje vysokou nosnost při zachování kompaktních rozměrů

     Jasná identifikace: Výrazná červená barva a značení zajišťují snadnou viditelnost a kontrolu na pracovišti.

     Certifikovaná bezpečnost: Každý kus odpovídá evropským bezpečnostním standardům a směrnici 2006/42/EC.

Důležité pokyny pro montáž:

     Utahovací moment: Pro zajištění deklarované nosnosti a bezpečnosti je nutné dodržet předepsaný utahovací moment uvedený v tabulce.

     Směr tahu: Vždy zohledněte rozdíl v nosnosti při přímém tahu (0°) a tahu pod úhlem (90°)

     Pravidelná kontrola: Před každým použitím zkontrolujte dotažení a stav závitu.

Vysokopevnostní upravitelný vázací bod, červený, DELTA

Nosnost 0st. Nosnost 90st. Moment utažení Závit A B C D E Hmotnost Označení výrobce
t t Nm (mm) mm mm mm mm mm kg ---
0,80 0,30 6-10 M8x12 38 26 46 25 8 0,1 YE.8.034.08
1,00 0,40 6-10 M10x14 38 26 46 25 8 0,1 YE.8.034.10
2,00 0,75 10-15 M12x17 44 32 54 33 10 0,2 YE.8.034.12
4,00 1,50 20-30 M16x24 52 38 64 36 14 0,4 YE.8.034.16
6,00 2,30 50-70 M20x30 63 45 79 48 21 0,7 YE.8.034.20
8,00 3,20 120-150 M24x35 74 52 92 53 21 1,1 YE.8.034.24
12,00 4,50 200-250 M30x45 92 65 118 68 24 2,1 YE.8.034.30
16,00 7,00 280-400 M36x57 105 76 136 82 30 4,0 YE.8.034.36







Závit, Nosnost 0 st./90 st.

  • M8x12mm, 800/300kg
  • M10x14mm, 1000/400kg
  • M12x17mm, 2000/750kg
  • M16x24mm, 4000/1500kg
  • M20x30mm, 6000/2300kg
  • M24x35mm, 8000/3200kg
  • M30x45mm, 12000/4500kg
  • M36x57mm, 16000/7000kg
