Postrková kočka SVERO, typ 20

SVERO  |  SKU: 61SV2000-1230
Typ, Nosnost, Šířka příruby
2 720,00 Kč bez DPH
Dopravu Vám vypočítáme před odesláním objednávky v pokladně.

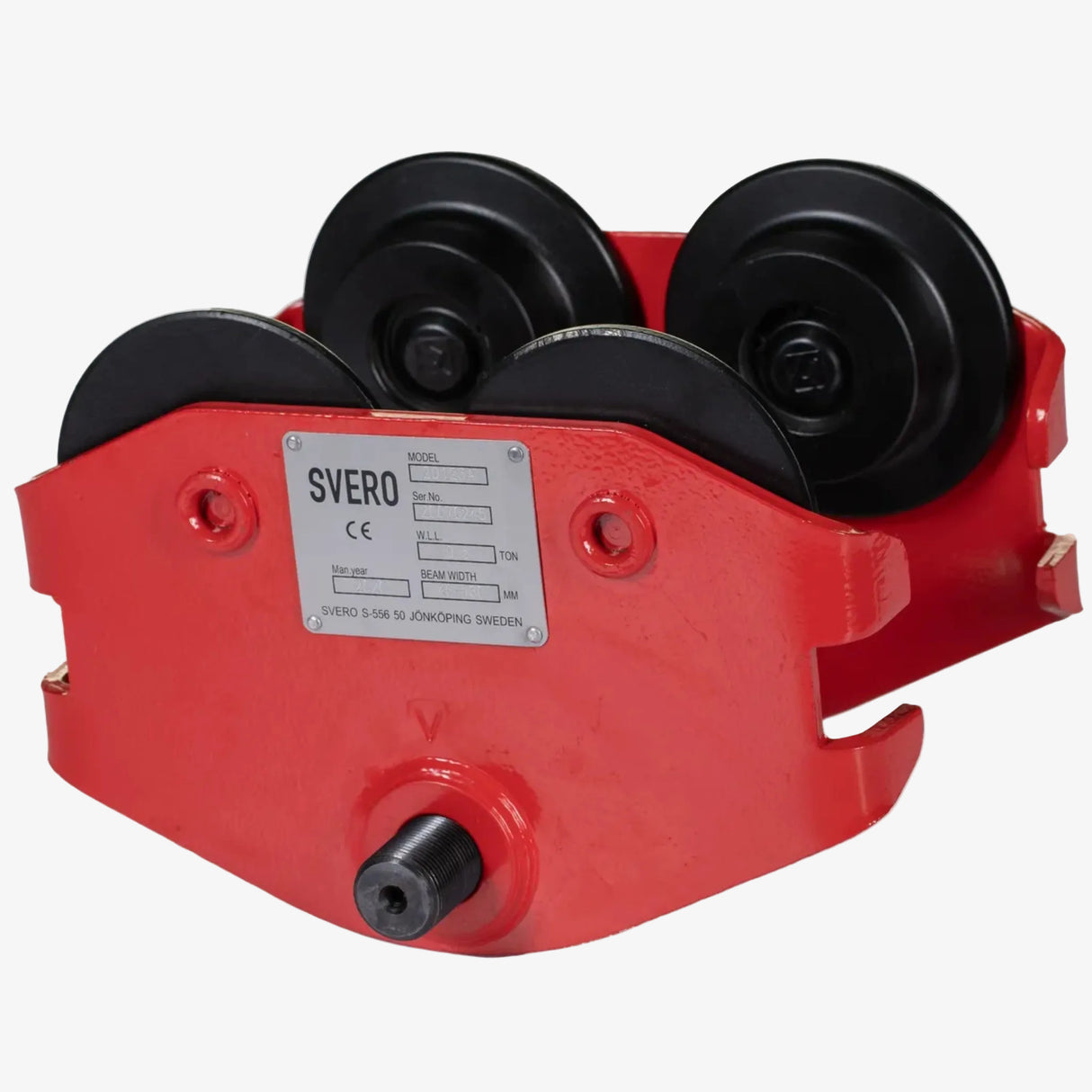

Postrková kočka SVERO, typ 20

Švédský manuální postrkový pojezd SVERO typ 20 představuje spolehlivé a bezpečné řešení pro zavěšení a snadný pohyb břemen po jeřábových dráhách a traverzách. Díky unikátnímu závitovému čepu je plně nastavitelný pro široké rozmezí profilů IPE, HEA, HEB i INP se šikmou přírubou. Vybaveno integrovanou ochranou proti pádu a přelezení příruby.

Robustní manuální pojezd pro profesionální použití

Postrková kočka SVERO typ 20 (švédská výroba) je navržena pro zavěšení manuálních, elektrických či pneumatických zdvihacích zařízení (kladkostrojů) na ocelové nosníky. Zavěšené břemeno lze plynule a s minimální námahou posouvat podél traverzy.

Díky přizpůsobitelné konstrukci a univerzálním tvarovaným kolečkům je kočka ideální pro běžné nosníky s rovnou přírubou (IPE, HEA, HEB) i nosníky se šikmou přírubou (INP).

Klíčové výhody pojezdu SVERO typ 20

Univerzální přizpůsobení šířce nosníku: Závěsný svorník disponuje pravým a levým závitem, což umožňuje rychlé a přesné nastavení šířky přímo na traverze pomocí imbusového klíče.

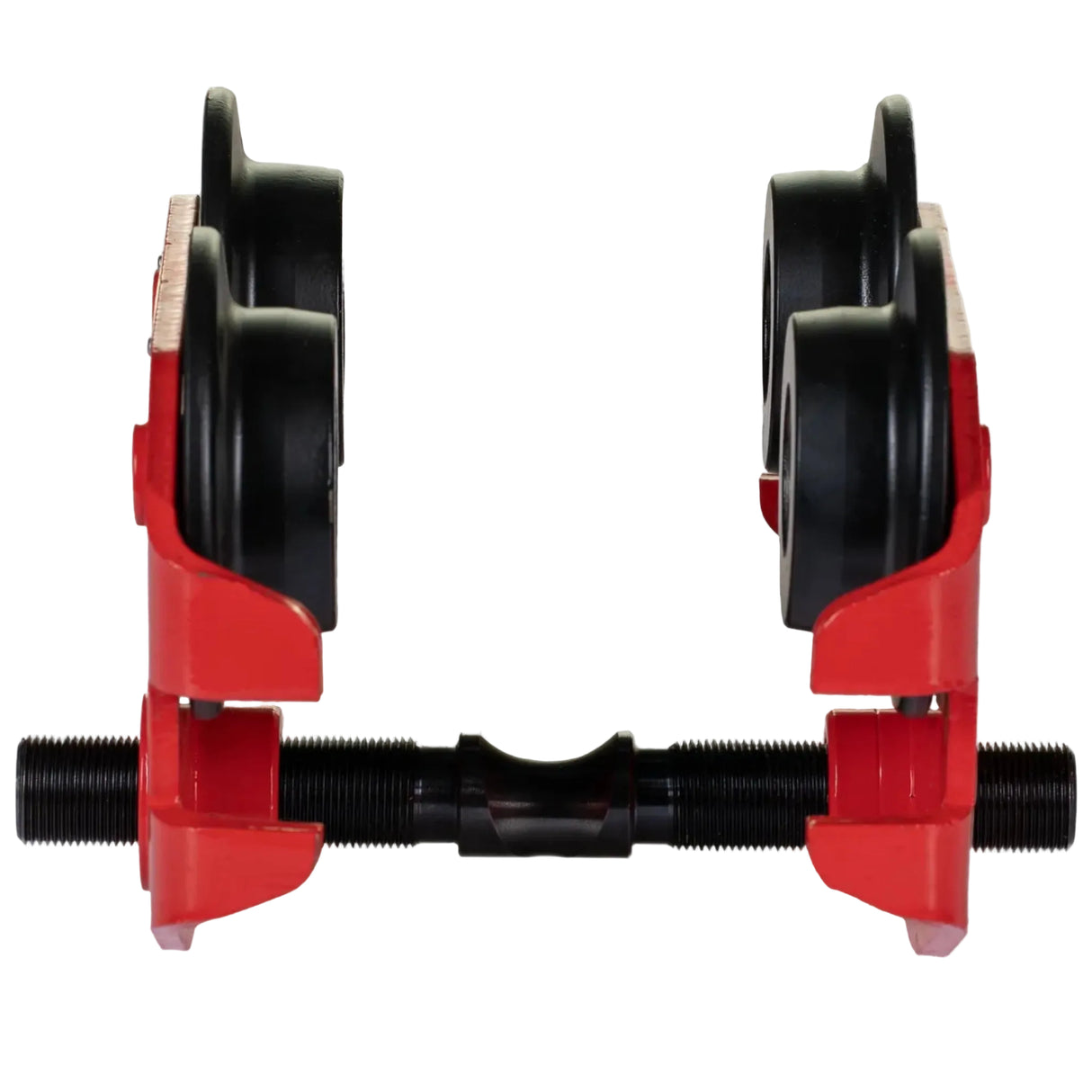

Uchycení bez rotace svorníku: Středová část závěsného svorníku je vyfrézována/osazena přesně pro hák zdvihadla, což eliminuje nežádoucí otáčení čepu při manipulaci.

Vysoký bezpečnostní standard: Kočka je z výroby vybavena ochranou proti pádu (při poškození kolečka) a ochranou proti přelezení (zabraňuje vyskočení koleček z příruby nosníku).

Hladký chod i v zakřivené dráze: Precizní uložení koleček zajišťuje plynulý pohyb i na tratích s poloměrem zakřivení (od 1,0 m dle varianty).



Tabulka technických parametrů

Nosnost (WLL) Typ Šířka příruby A (mm) Min. poloměr zakřivení (m) Hmotnost (kg)
0,5 t / 0,8 t 20123A / 20133A

46 – 160 mm

1,0 m

6,0 kg

0,5 t 20124A

161 – 280 mm

1,0 m

6,4 kg

1,0 t / 1,6 t 20143A / 20153A

50 – 160 mm

1,25 m

9,4 kg

1,0 t 20144A

161 – 280 mm

1,25 m

10,7 kg

2,0 t 20163A / 20164A

64 – 180 / 181 – 300 mm

1,8 m

19,0 / 21,0 kg

3,0 t / 3,2 t 20173A / 20174A

74 – 180 / 181 – 300 mm

2,2 m

31,5 / 34,0 kg

5,0 t až 7,0 t 20193A – 20214A

82 – 180 / 181 – 300 mm

2,5 m

55,0 / 58,0 kg

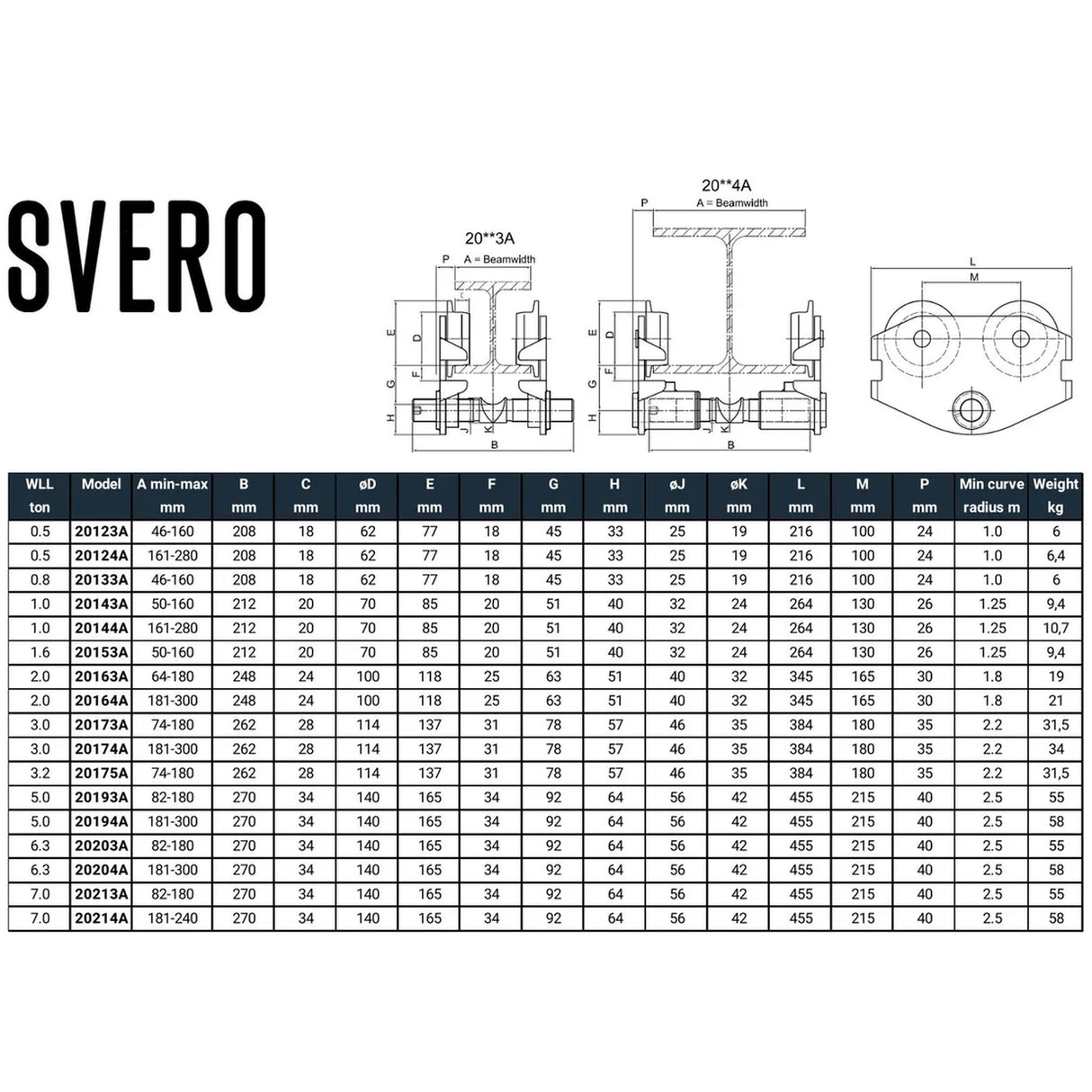

Postrková kočka SVERO, typ 20

Model Nosnost (WLL) A min–max B C øD E F G H øJ øK L M P Min. poloměr zakřivení Hmotnost
--- t mm mm mm mm mm mm mm mm mm mm mm mm mm m kg
20123A 0,5 46–160 208 18 62 77 18 45 33 25 19 216 100 24 1,00 6,0
20124A 0,5 161–280 208 18 62 77 18 45 33 25 19 216 100 24 1,00 6,4
20133A 0,8 46–160 208 18 62 77 18 45 33 25 19 216 100 24 1,00 6,0
20143A 1,0 50–160 212 20 70 85 20 51 40 32 24 264 130 26 1,25 9,4
20144A 1,0 161–280 212 20 70 85 20 51 40 32 24 264 130 26 1,25 10,7
20153A 1,6 50–160 212 20 70 85 20 51 40 32 24 264 130 26 1,25 9,4
20163A 2,0 64–180 248 24 100 118 25 63 51 40 32 345 165 30 1,80 19,0
20164A 2,0 181–300 248 24 100 118 25 63 51 40 32 345 165 30 1,80 21,0
20173A 3,0 74–180 262 28 114 137 31 78 57 46 35 384 180 35 2,20 31,5
20174A 3,0 181–300 262 28 114 137 31 78 57 46 35 384 180 35 2,20 34,0
20175A 3,2 74–180 262 28 114 137 31 78 57 46 35 384 180 35 2,20 31,5
20193A 5,0 82–180 270 34 140 165 34 92 64 56 42 455 215 40 2,50 55,0
20194A 5,0 181–300 270 34 140 165 34 92 64 56 42 455 215 40 2,50 58,0
20203A 6,3 82–180 270 34 140 165 34 92 64 56 42 455 215 40 2,50 55,0
20204A 6,3 181–300 270 34 140 165 34 92 64 56 42 455 215 40 2,50 58,0
20213A 7,0 82–180 270 34 140 165 34 92 64 56 42 455 215 40 2,50 55,0
20214A 7,0 181–240 270 34 140 165 34 92 64 56 42 455 215 40 2,50 58,0



Montáž a seřízení (stručné pokyny)

Příprava: Našroubujte obě bočnice na závěsný svorník (jedna strana má pravý, druhá levý závit).

Nasazení: Zavěste kočku na spodní přírubu nosníku.

Seřízení vůle: Pomocí imbusového klíče otáčejte svorníkem a nastavte předepsanou vůli "A" mezi přírubou nosníku a okrajem kolečka:

     0,5–1,0 t: vůle 1,0–1,5 mm na každé straně

     2,0–3,0 t: vůle 1,5–2,0 mm na každé straně

     5,0–7,0 t: vůle 2,0–2,5 mm na každé straně

Zajištění: Otočte středové osazení svorníku směrem nahoru, vložte měkké zátky a dotáhněte stavěcí červíky.

Upozornění: Vždy se ujistěte, že je nosník na obou koncích vybaven pevnými koncovými dorazy (ideálně s pryžovým nárazníkem), které zabrání sjetí pojezdu.

Video Rozbalování Postrková kočka SVERO, typ 20,1000 kg
