Tento model je specifický svým velkým okem (shackle), které umožňuje připojení i velmi rozměrných háků a vázacích prostředků, což je u běžných otočných bodů často problém

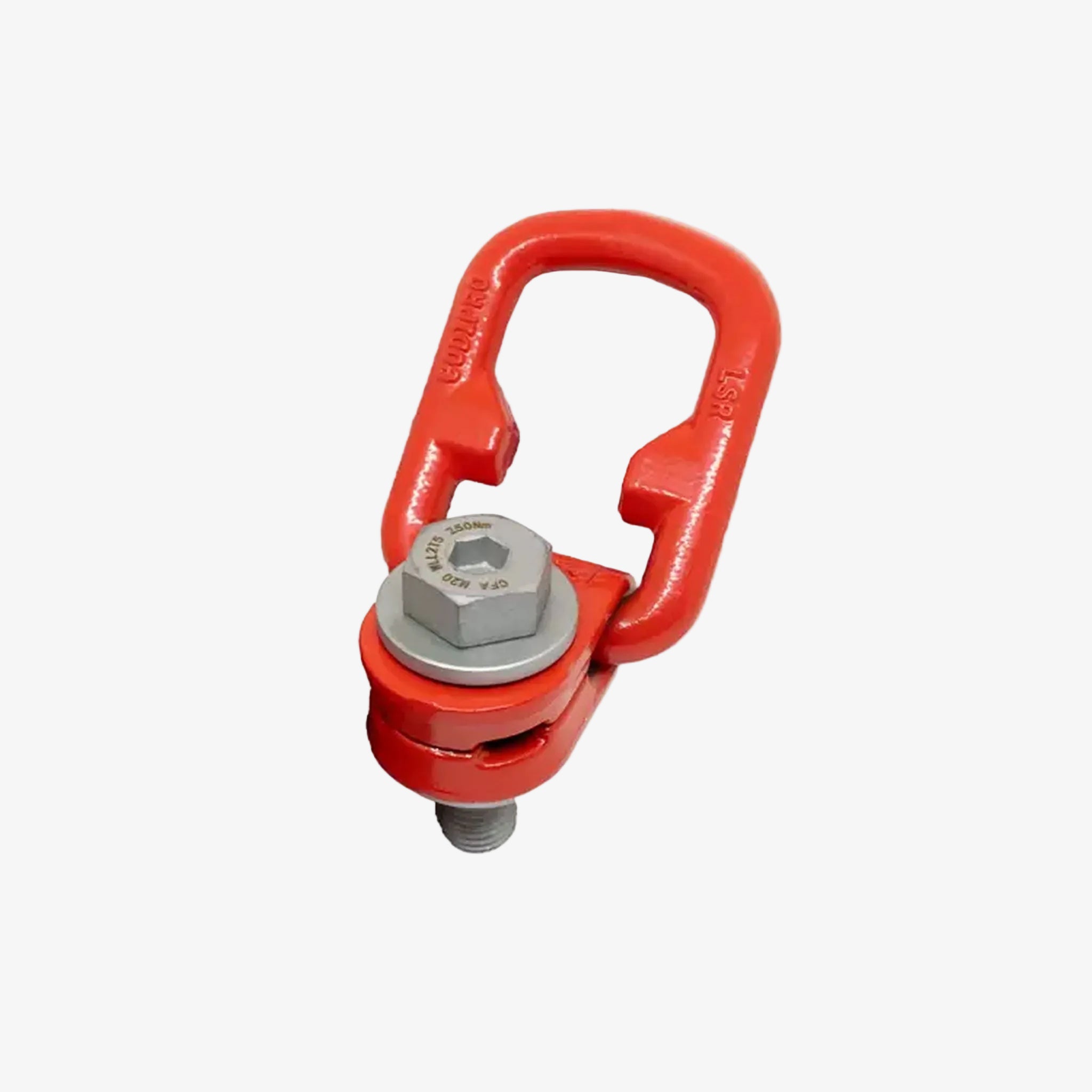

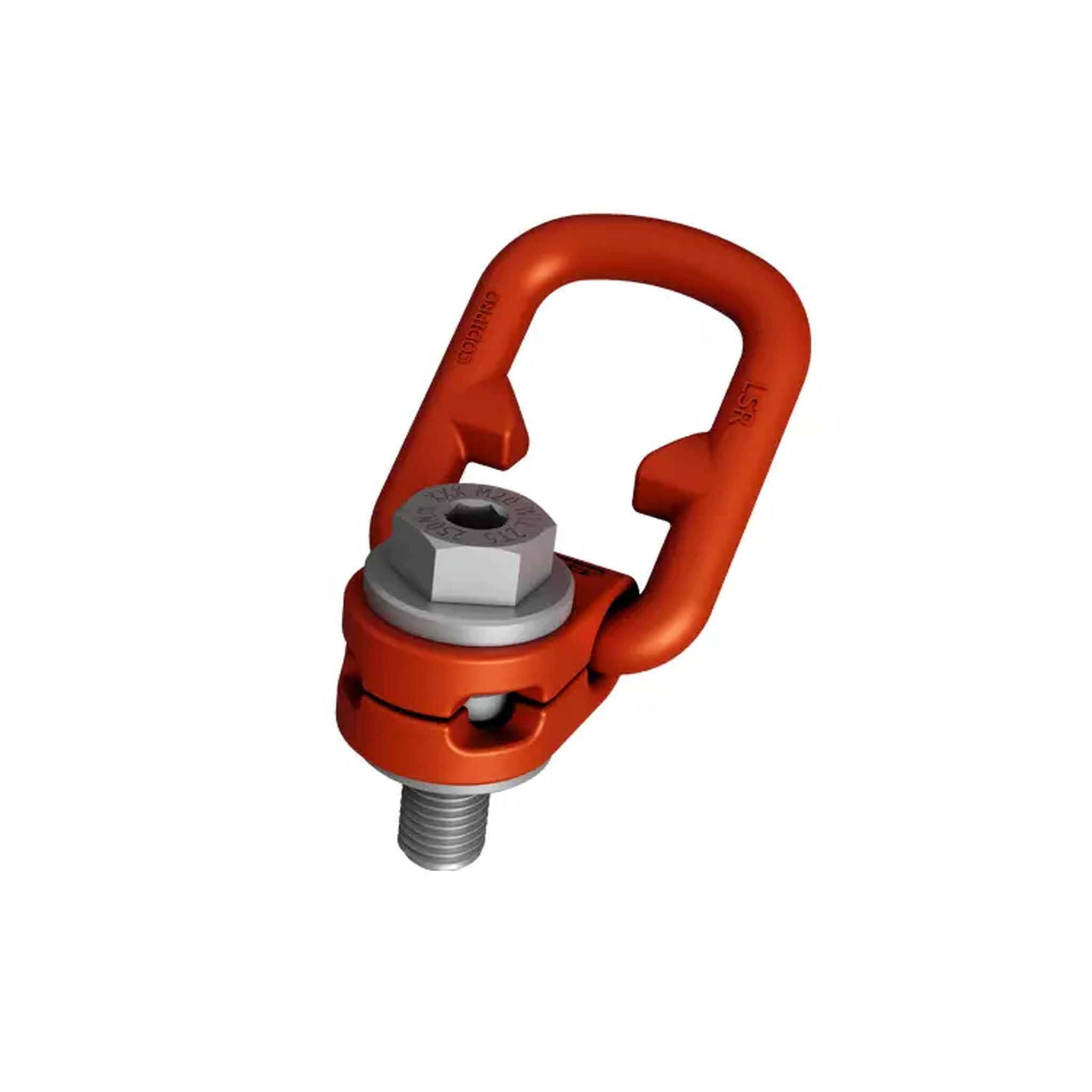

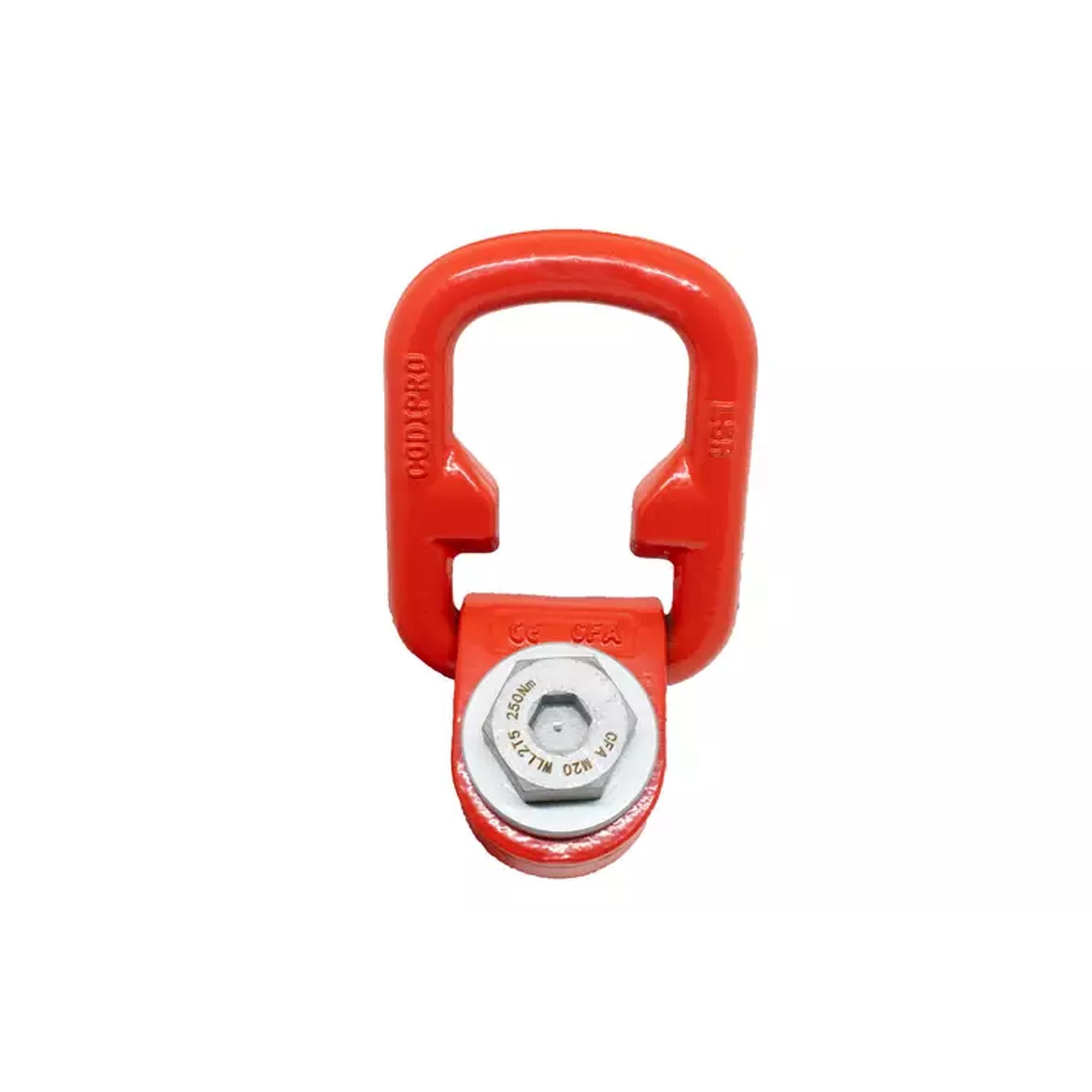

Robustní řešení pro nejtěžší manipulaci Otočný vázací bod CODIPRO LSR (Large Swivel Ring) je navržen pro aplikace, kde standardní vázací body nestačí. Díky svému extrémně prostornému oku umožňuje snadné a bezpečné uchycení i velkých jeřábových háků. Patří do prémiové řady GRADUP, která zaručuje nejvyšší kvalitu oceli a vynikající poměr mezi vlastní hmotností a nosností.
Hlavní výhody a vlastnosti:

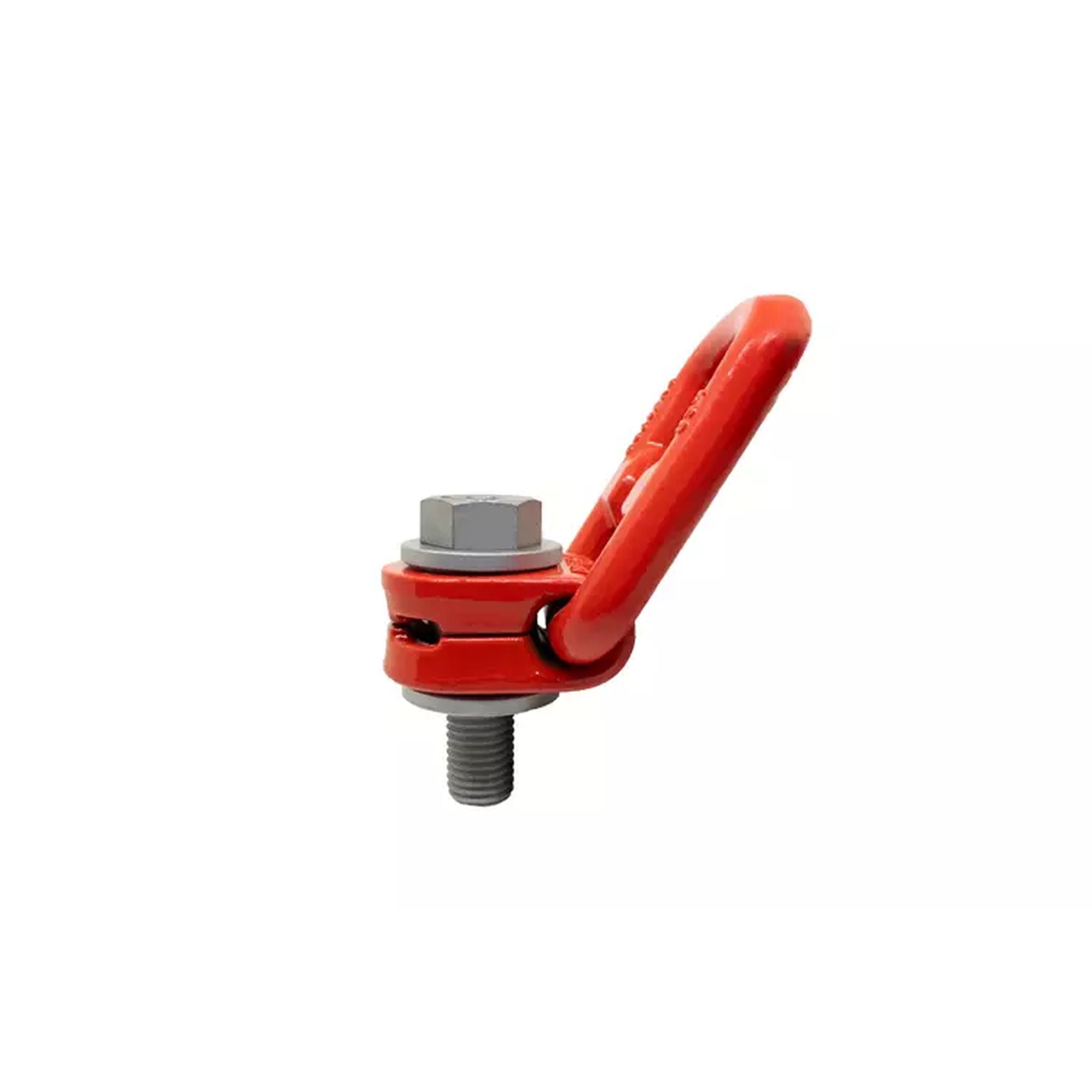

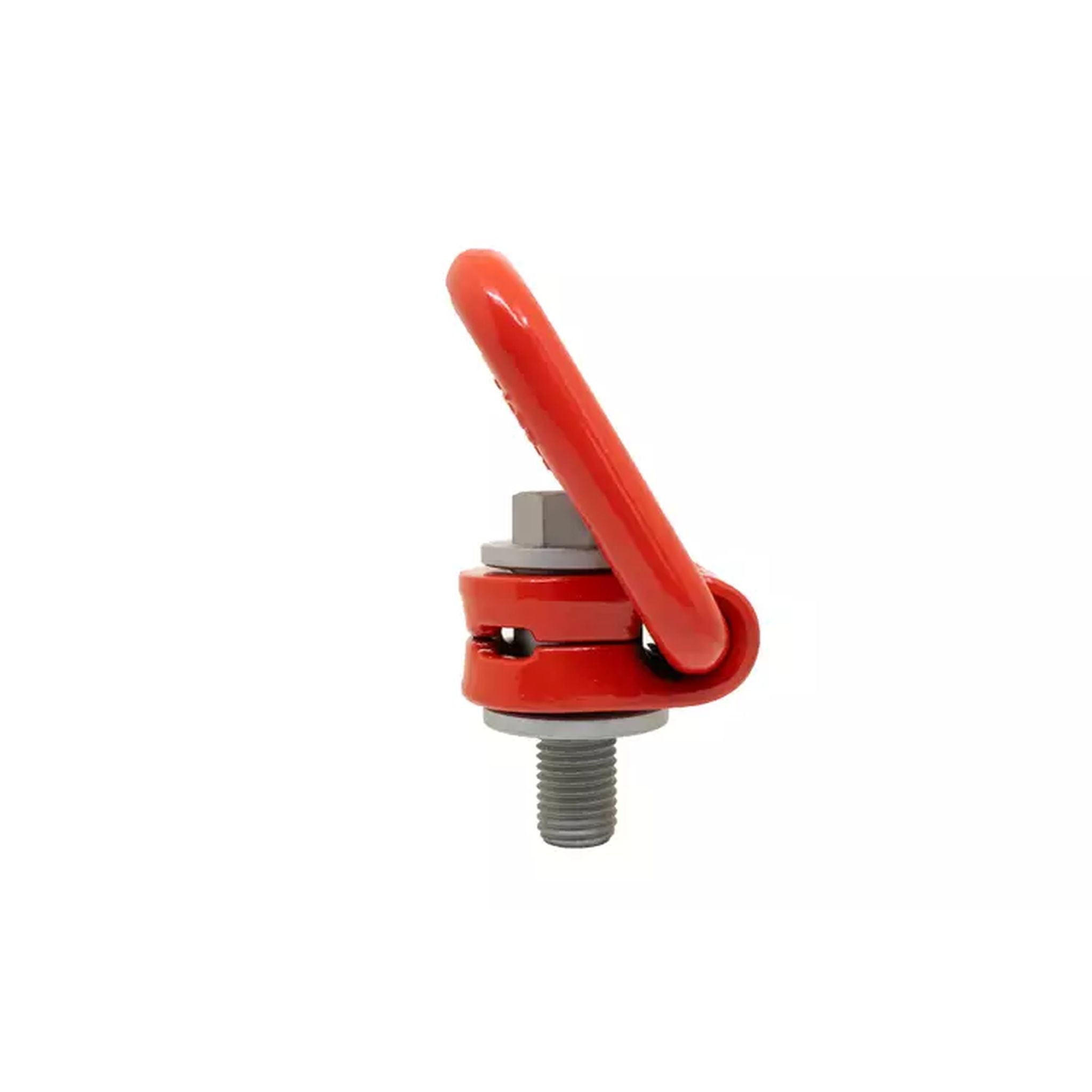

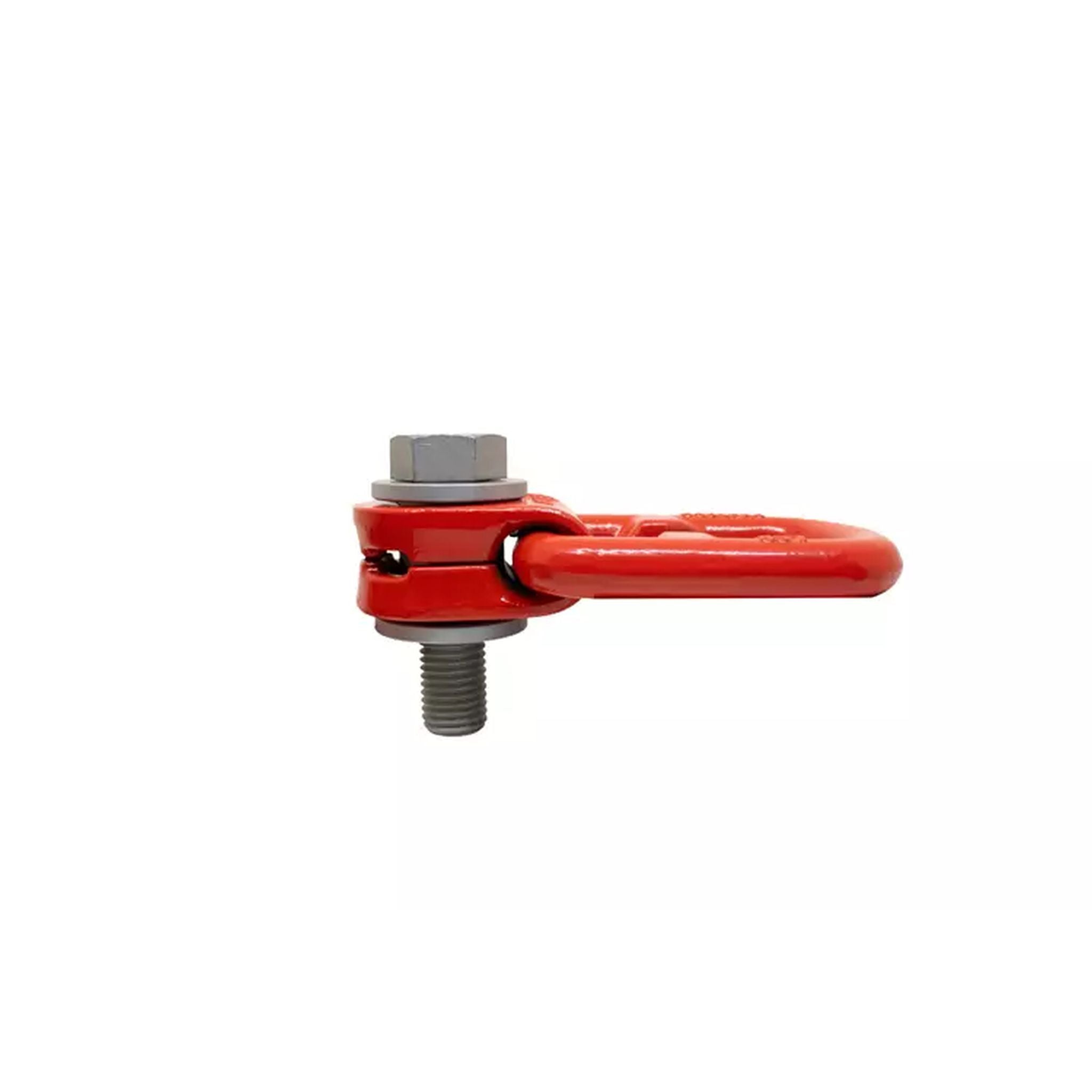

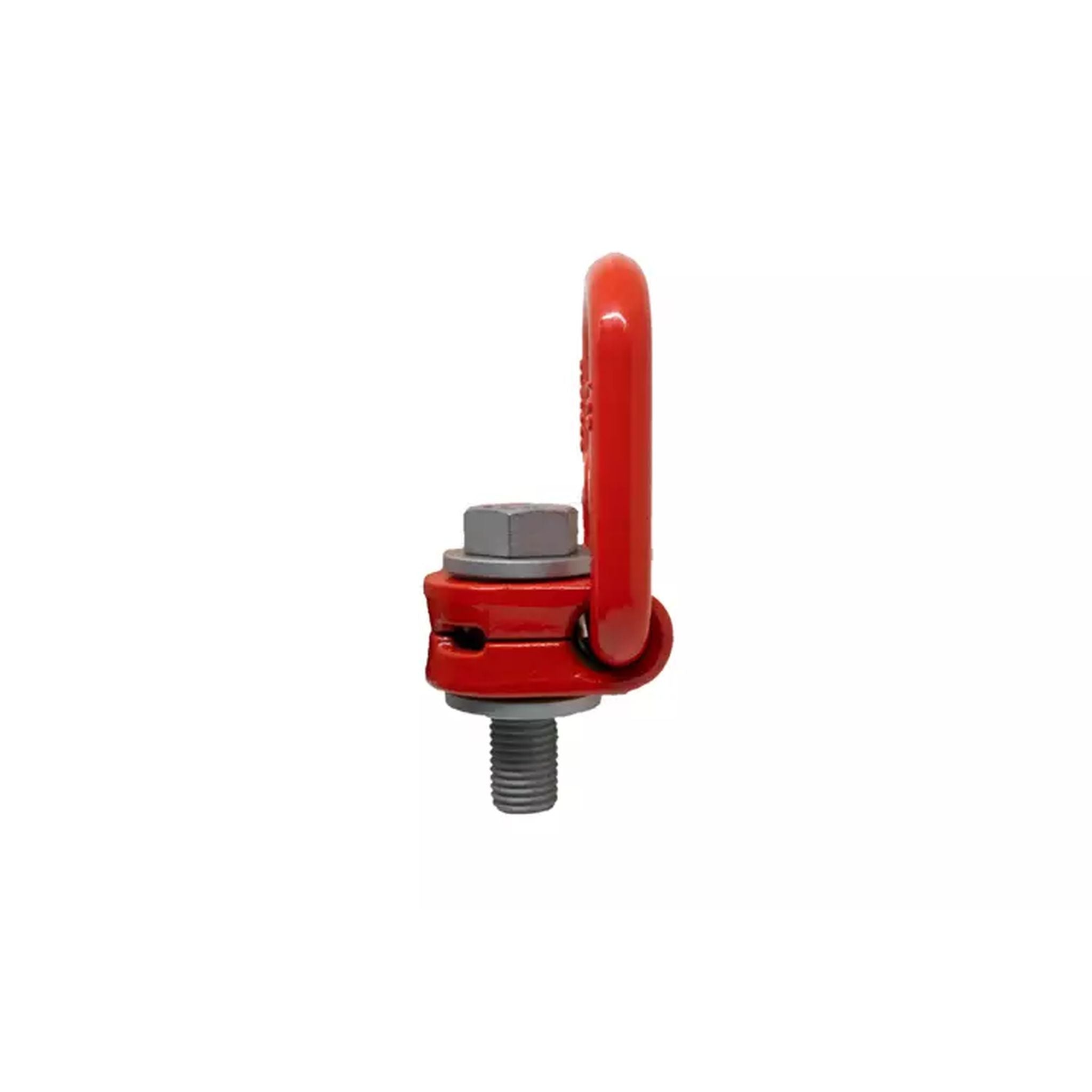

Dvojitý kloub (Double Articulation): Umožňuje plnou rotaci o 360° a náklon oka o 180°. Vázací bod se tak automaticky vyrovná do směru tahu, čímž eliminuje riziko nechtěného vyšroubování nebo poškození šroubu.

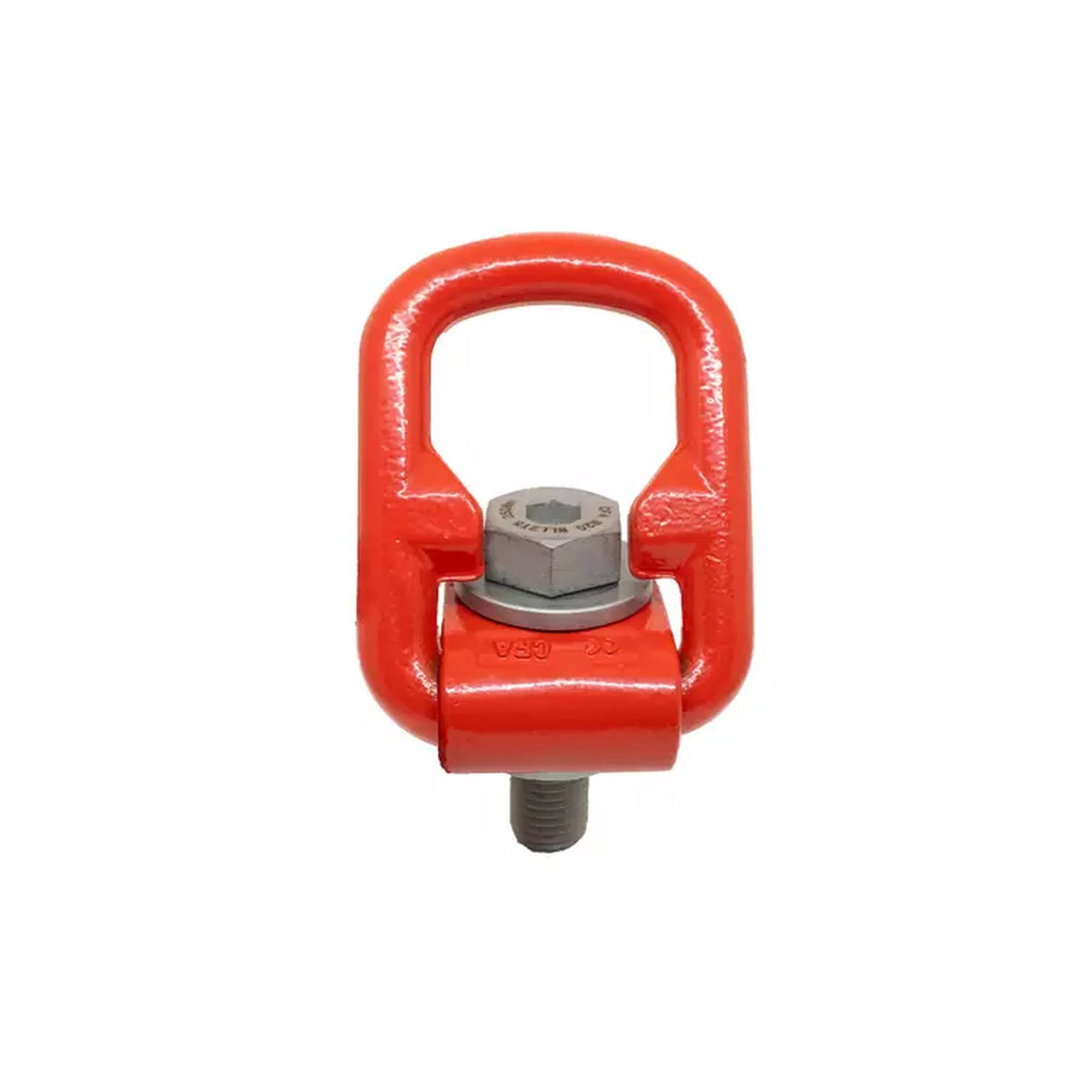

- Extra velké oko (LSR): Specifický tvar třmenu je navržen tak, aby do něj bylo možné zaklesnout i háky velkých rozměrů, které se do běžných ok (např. řady DSR) nevejdou.
- Prémiová ocel GRADUP: Vyrobeno z optimalizované vysokopevnostní oceli, která nabízí vyšší nosnost při zachování kompaktních rozměrů.
- Bezpečnost především: Bezpečnostní koeficient 5:1 (splňuje nejpřísnější normy pro Evropu i USA).
- Odolnost proti korozi: Povrchová úprava odolá solné mlze až 600 hodin, což zaručuje dlouhou životnost i v náročném průmyslovém prostředí.
Technické specifikace:
- Rozsah nosnosti (WLL): Od 0,3 t do 12,5 t (v závislosti na velikosti závitu).
- Závity: Metrické (M8 až M45) i UNC provedení.
- Teplotní rozsah: Plná funkčnost od -20 °C do +200 °C.
- Certifikace: Každý kus má vyražené unikátní sledovací číslo, nosnost, utahovací moment a značku CE.
- Sledovatelnost: Systém CODITRACER umožňuje okamžitý přístup k certifikátu a návodu pomocí QR kódu nebo čísla šarže.
Proč zvolit CODIPRO LSR?
Tento vázací bod je ideální volbou pro strojírenství, lisovny a těžký průmysl, kde se manipuluje s rozměrnými břemeny a používají se masivní vázací prostředky. Na rozdíl od pevných ok (DIN 580) LSR zaručuje bezpečnou manipulaci i při šikmém tahu bez poklesu nosnosti.

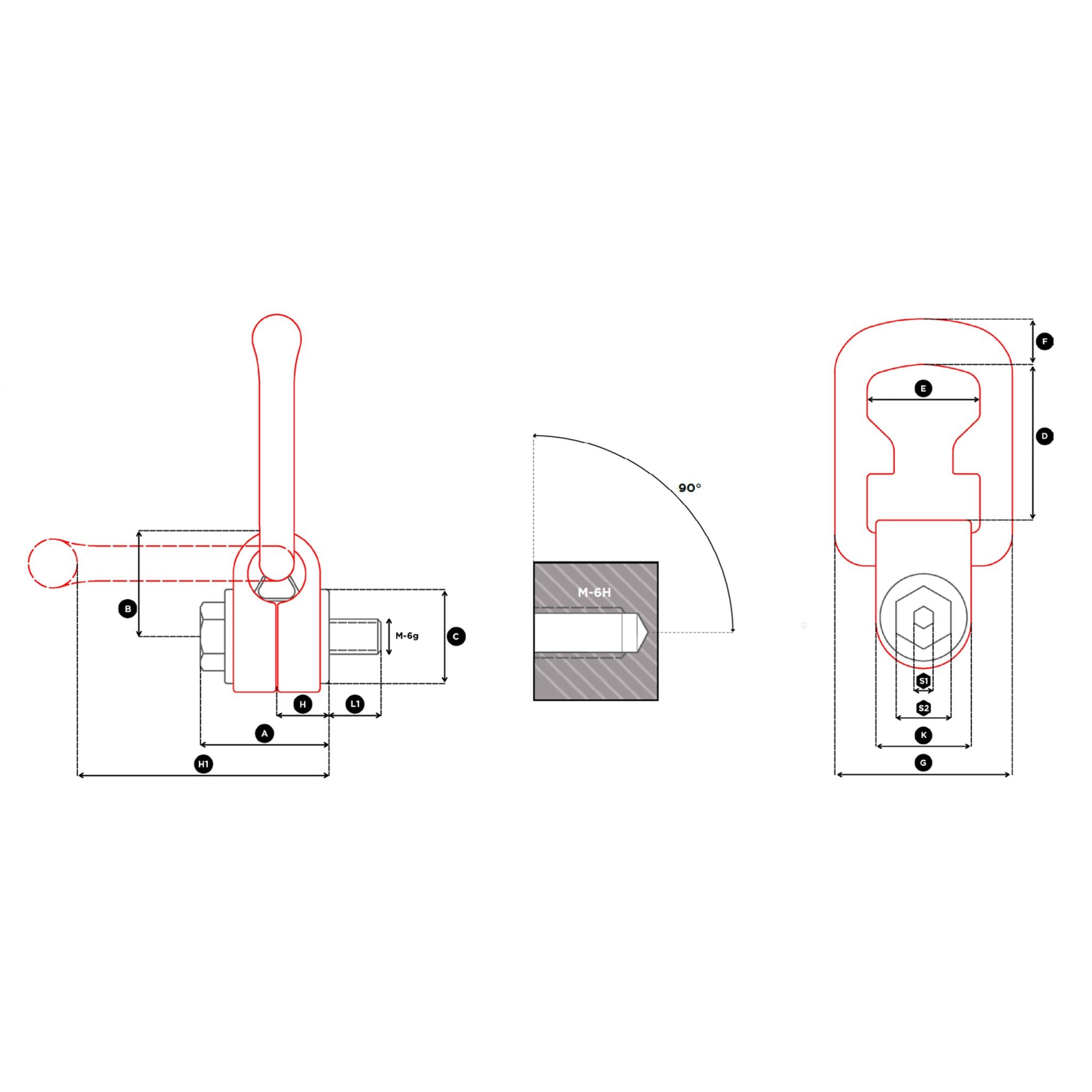

| Označení výrobce | Závit | SF 4:1 WLL | L1 | Moment utažení | S1 | S2 | A | B | C | D | E | F | G | H | H1 | K | Hmotnost |
| --- | --- | t | mm | Nm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg |
| LSR M 8 | M 8 (x1,25) | 0,3 | 14 | 30 | 6 | 13 | 36 | 30 | 27 | 47 | 35 | 14 | 55 | 15 | 73 | 30 | 0,37 |
| LSR M 10 | M 10 (x1,5) | 0,6 | 17 | 60 | 6 | 17 | 37 | 30 | 27 | 47 | 35 | 14 | 55 | 15 | 73 | 30 | 0,38 |
| LSR M 12 | M 12 (x1,75) | 1,0 | 20 | 100 | 8 | 19 | 44 | 35 | 33 | 50 | 40 | 18 | 68 | 18 | 81 | 36 | 0,71 |
| LSR M 16 | M 16 (x2) | 1,5 | 26 | 150 | 10 | 24 | 46 | 35 | 33 | 50 | 40 | 18 | 68 | 18 | 81 | 36 | 0,78 |
| LSR M 20 | M 20 (x2,5) | 2,5 | 32 | 250 | 14 | 30 | 56 | 42 | 45 | 73 | 54 | 16 | 86 | 21 | 109 | 50 | 1,35 |
