HA1 třmen vysokopevnostní rovný (D) s čepem, pozinkovaný, WALTERMANN
HA1 třmen vysokopevnostní rovný (D) s čepem, pozinkovaný, WALTERMANN

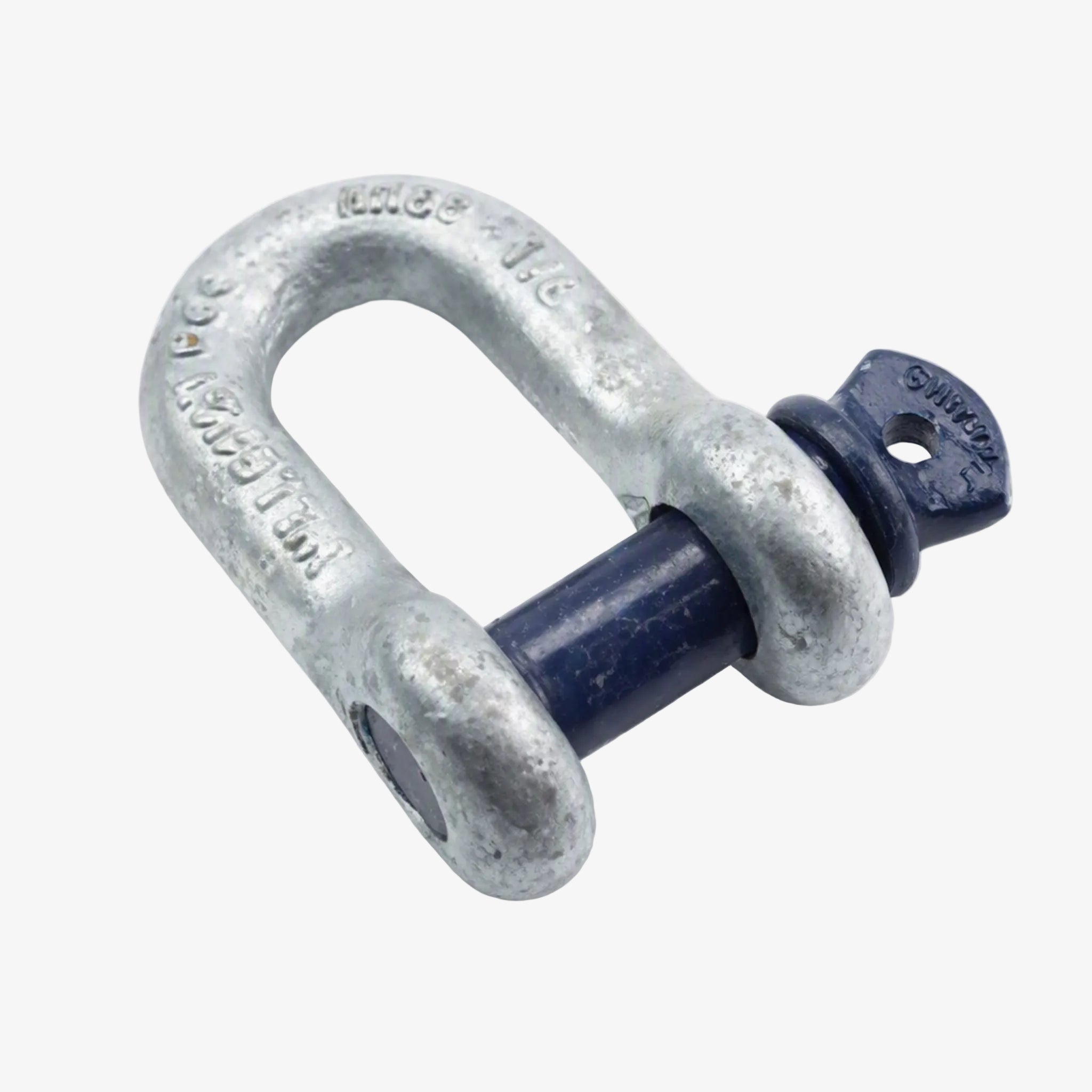

Vysokopevnostní rovný třmen (přímý / typ D) WALTERMANN HA1 se šroubovacím čepem představuje spolehlivý a certifikovaný spojovací prvek pro zdvihací zařízení, vázací prostředky a manipulaci s těžkými břemeny. Díky preciznímu zpracování z jakostní oceli (Třída 6) a kvalitní povrchové úpravě nabízí vysokou nosnost a dlouhou životnost i v náročných provozních podmínkách.
Hlavní přednosti a vlastnosti
Vysoká pevnost a bezpečnost: Třmen odpovídá jakostní třídě 6 (Grade 6). Pro nosnosti do 55 t platí koeficient bezpečnosti 6:1.
Rovný tvar (typ D): Ideální pro přímé tahové zatížení v podélné ose spojovacího řetězce nebo lana.
Praktický šroubovací čep: Vhodný pro rychlé a dočasné spojení, kde se nepředpokládá protočení čepu pod zátěží.
Odolná povrchová úprava: Tělo třmenu je žárově zinkované, čep je galvanicky zinkovaný a opatřený typickým tmavě modrým lakem.

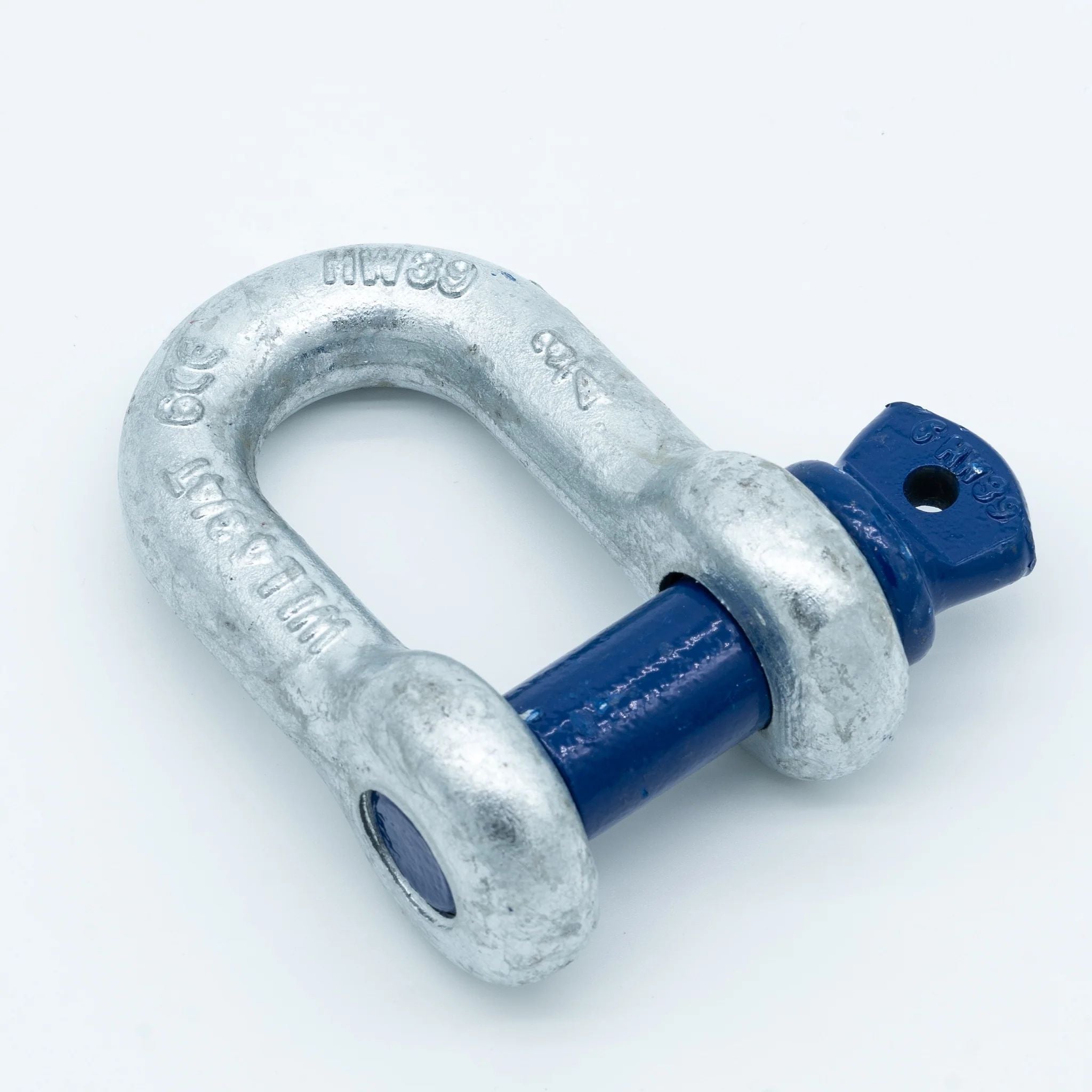

Plná sledovatelnost a certifikace: Třmen nosí jasné značení (výrobce HW, nosnost WLL, velikost, označení šarže, CE). Součástí je atest dle EN 10204-2.1.
Použití a provozní podmínky
Třmen je určen především pro zdvihání a vázání břemen. Šroubovací čep umožňuje snadnou montáž i demontáž bez použití speciálního nářadí (čep se dotahuje ručně a následně se pevně dotáhne pomocí kulatiny či klíče).
Teplotní rozsah: Určeno pro použití od -20°C do +200°C bez omezení nosnosti (při vyšších teplotách až do +400°C platí redukční tabulka dle návodu).
Upozornění k použití: Třmen nesmí být vystaven bočnímu namáhání nebo ohybu (zatížení musí působit v podélné ose). Pro trvalé spoje nebo aplikace s rizikem protočení čepu doporučujeme variantu s čepem, maticí a závlačkou (typ HC1).

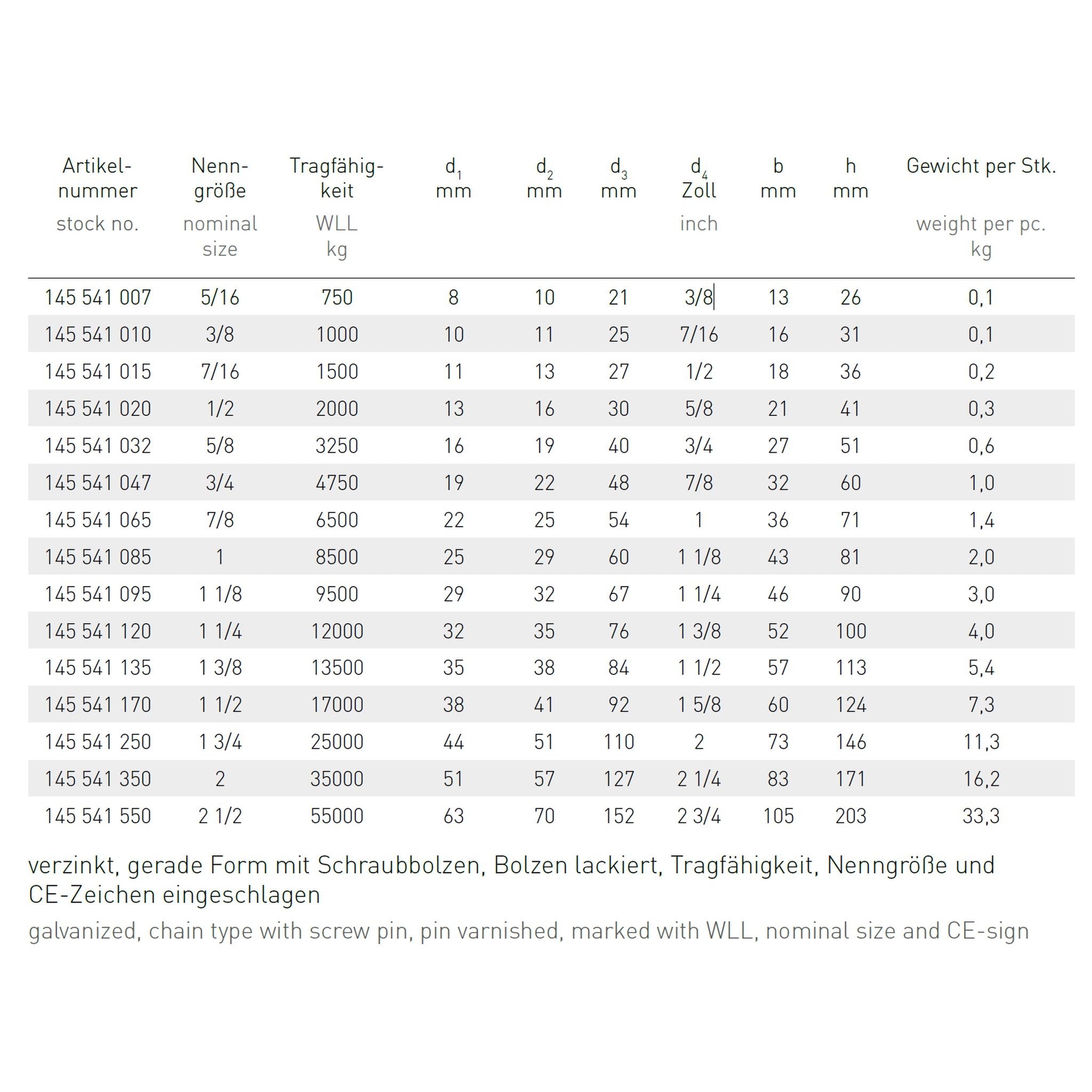

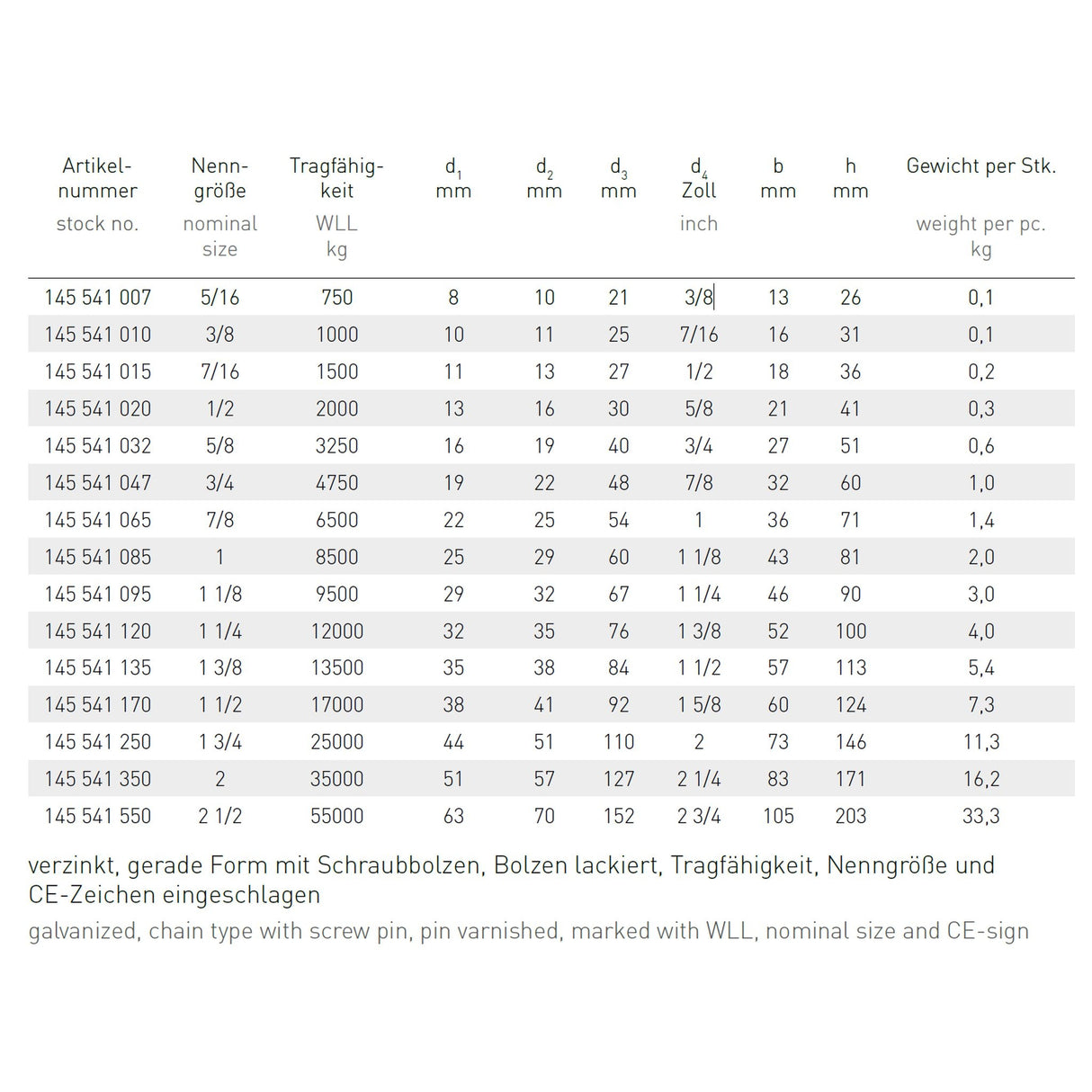

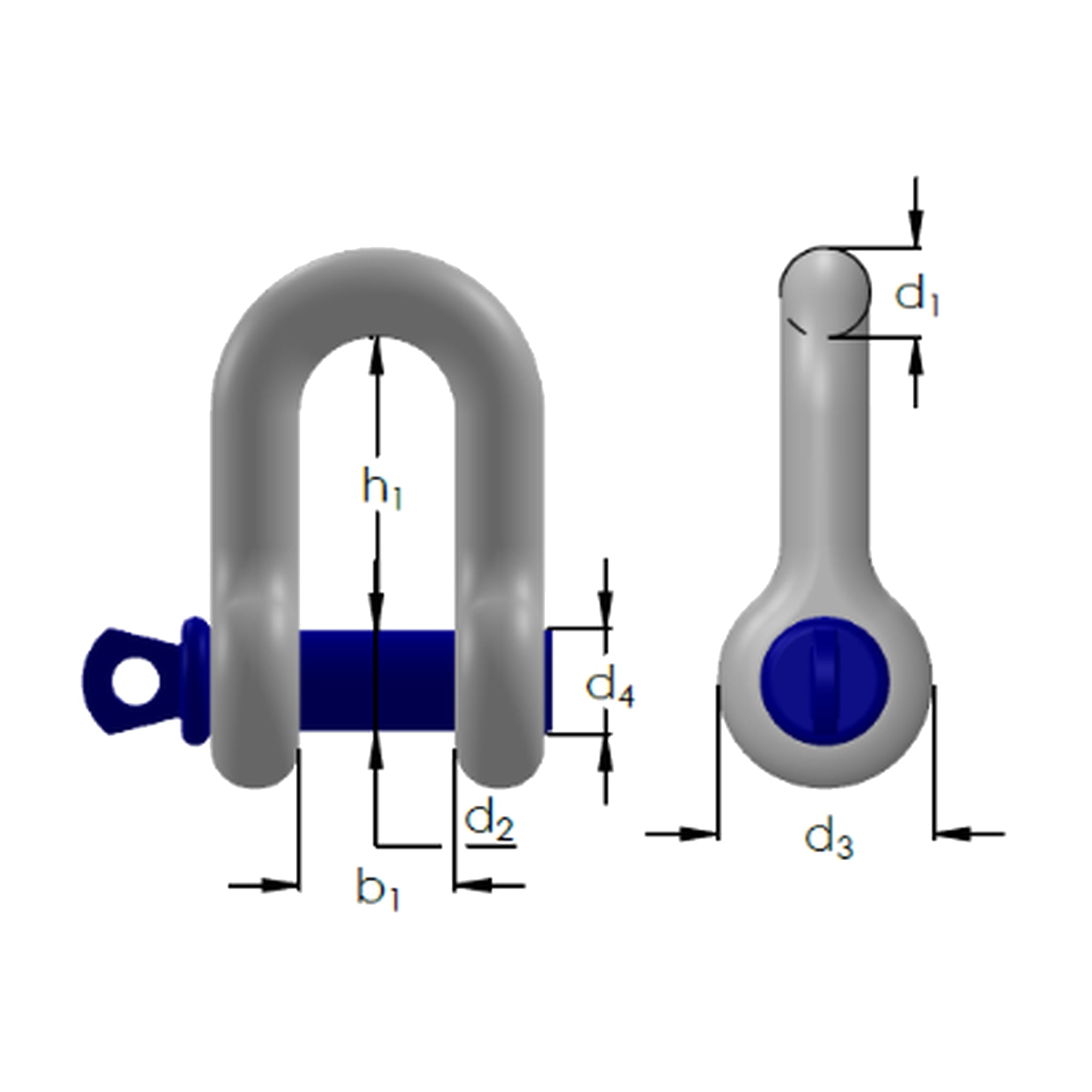

| Velikost | Nosnost WLL | d₁ | d₂ | d₃ | d₄ | b₁ | h₁ | Označení výrobce | |
| palce | kg | mm | mm | mm | palce | mm | mm | kg | --- |
| 5/16 | 750 | 8 | 10 | 21 | 3/8 | 13 | 26 | 0,1 | 145 541 007 |
| 3/8 | 1 000 | 10 | 11 | 25 | 7/16 | 16 | 31 | 0,1 | 145 541 010 |
| 7/16 | 1 500 | 11 | 13 | 27 | 1/2 | 18 | 36 | 0,2 | 145 541 015 |
| 1/2 | 2 000 | 13 | 16 | 30 | 5/8 | 21 | 41 | 0,3 | 145 541 020 |
| 5/8 | 3 250 | 16 | 19 | 40 | 3/4 | 27 | 51 | 0,6 | 145 541 032 |
| 3/4 | 4 750 | 19 | 22 | 48 | 7/8 | 32 | 60 | 1 | 145 541 047 |
| 7/8 | 6 500 | 22 | 25 | 54 | 1 | 36 | 71 | 1,4 | 145 541 065 |
| 1 | 8 500 | 25 | 29 | 60 | 1 1/8 | 43 | 81 | 2 | 145 541 085 |
| 1 1/8 | 9 500 | 29 | 32 | 67 | 1 1/4 | 46 | 90 | 3 | 145 541 095 |
| 1 1/4 | 12 000 | 32 | 35 | 76 | 1 3/8 | 52 | 100 | 4 | 145 541 120 |
| 1 3/8 | 13 500 | 35 | 38 | 84 | 1 1/2 | 57 | 113 | 5,4 | 145 541 135 |
| 1 1/2 | 17 000 | 38 | 41 | 92 | 1 5/8 | 60 | 124 | 7,3 | 145 541 170 |
| 1 3/4 | 25 000 | 44 | 51 | 110 | 2 | 73 | 146 | 11,3 | 145 541 250 |
| 2 | 35 000 | 51 | 57 | 127 | 2 1/4 | 83 | 171 | 16,2 | 145 541 350 |
| 2 1/2 | 55 000 | 63 | 70 | 152 | 2 3/4 | 105 | 203 | 33,3 | 145 541 550 |
Pozinkováno, přímý tvar se šroubovacím čepem, čep lakovaný, vyražena nosnost, jmenovitá velikost a označení CE.
