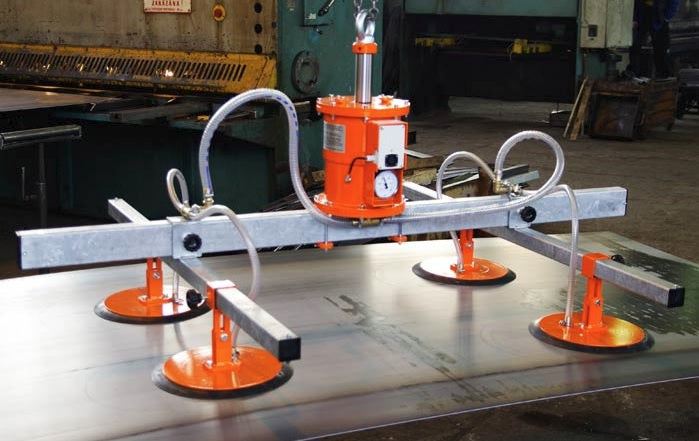

Vakuové samopřísavné manipulátory VMS pracují bez přívodu energie a jsou určeny pro horizontální přemisťování plochých neprodyšných břemen až do hmotnosti 2400 kg.
Podtlak je vytvářen účinkem břemene a manipulátor tak nepotřebuje cizí zdroj energie.
Vakuové manipulátory VMS jsou vybaveny manometrem a výstražným zařízením, které se aktivuje při poklesu podtlaku o 20%, kdy aktivuje alarm (akustická a vizuální signalizace) upozorňující obsluhu na okamžité odložení břemene.
Vakuové manipulátory VMS umožňují plynule zvedat a odkládat břemena bez zásahu obsluhy.

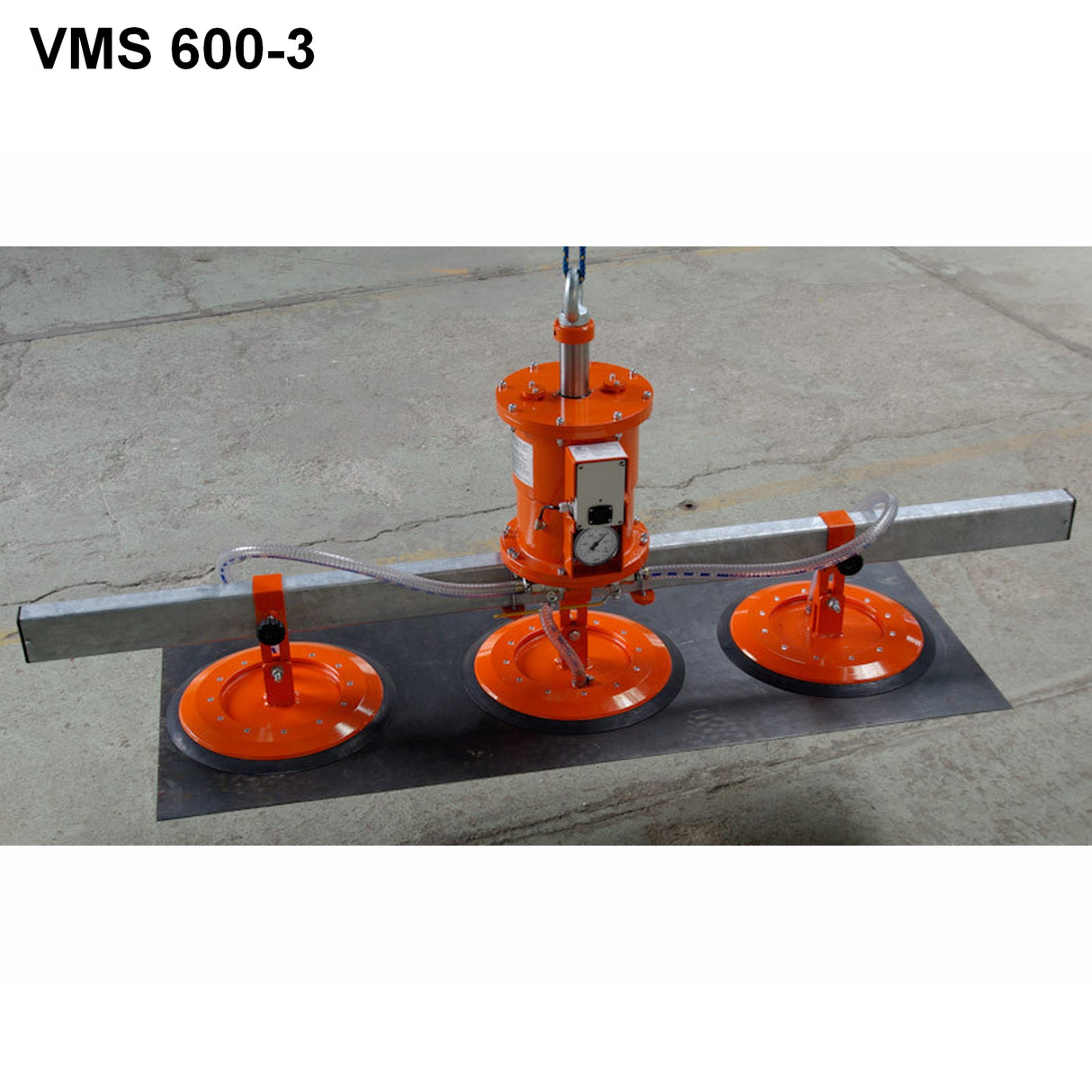

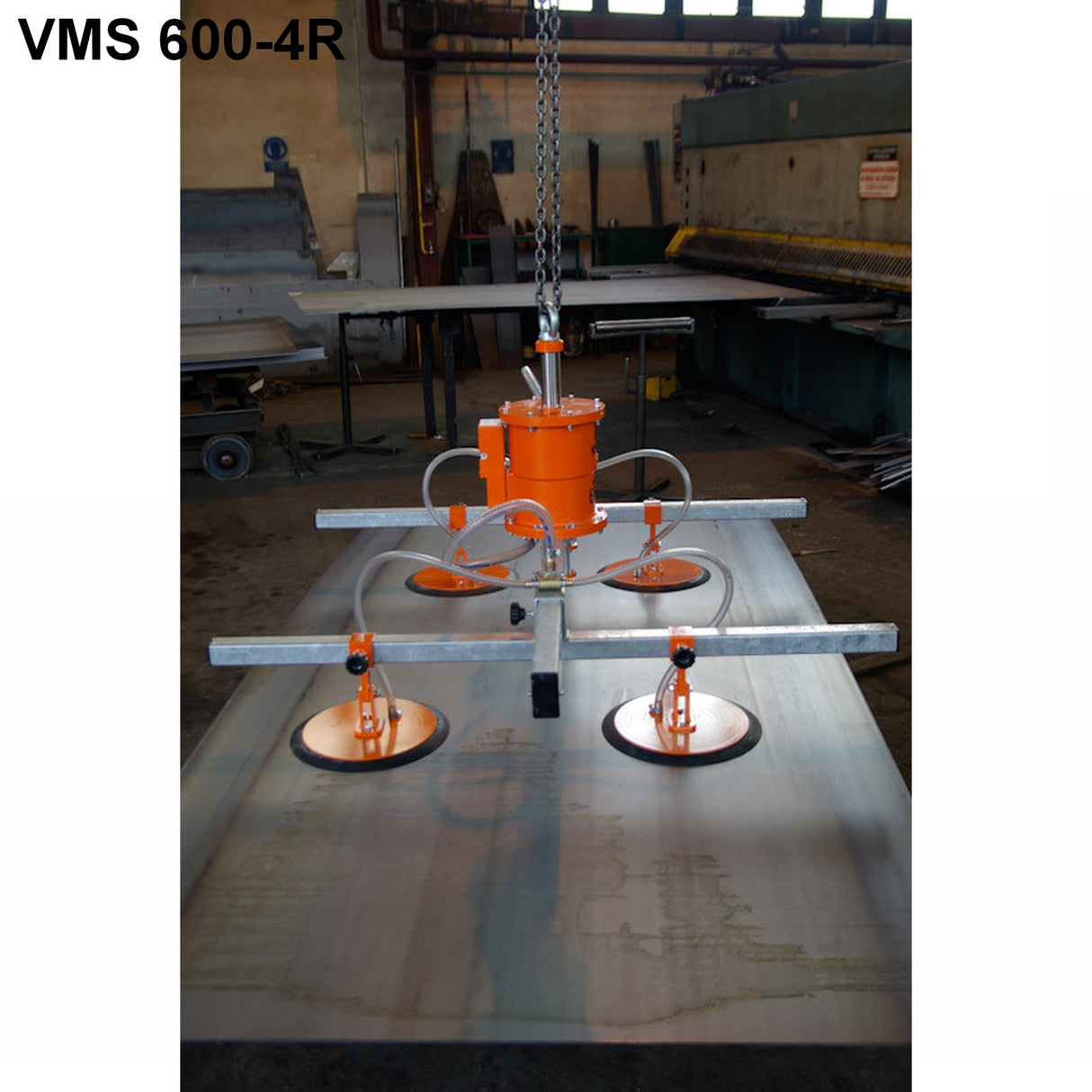

Vakuové samopřísavné manipulátory řady VMS 600 mají nosnost až 600kg.
Jsou vhodné pro manipulace s plochými neprodyšnými břemeny:
- plechy a desky z železných a neželezných kovů (i nemagnetické), povrchy mohou být i mírně zkorodované
- plastové desky
- kámen s broušeným povrchem
- skleněné tabule a desky
- dřevěné tabule a desky opatřené povrchovou neprodyšnou úpravou
Na základě požadavků lze navrhnout sestavu na míru.

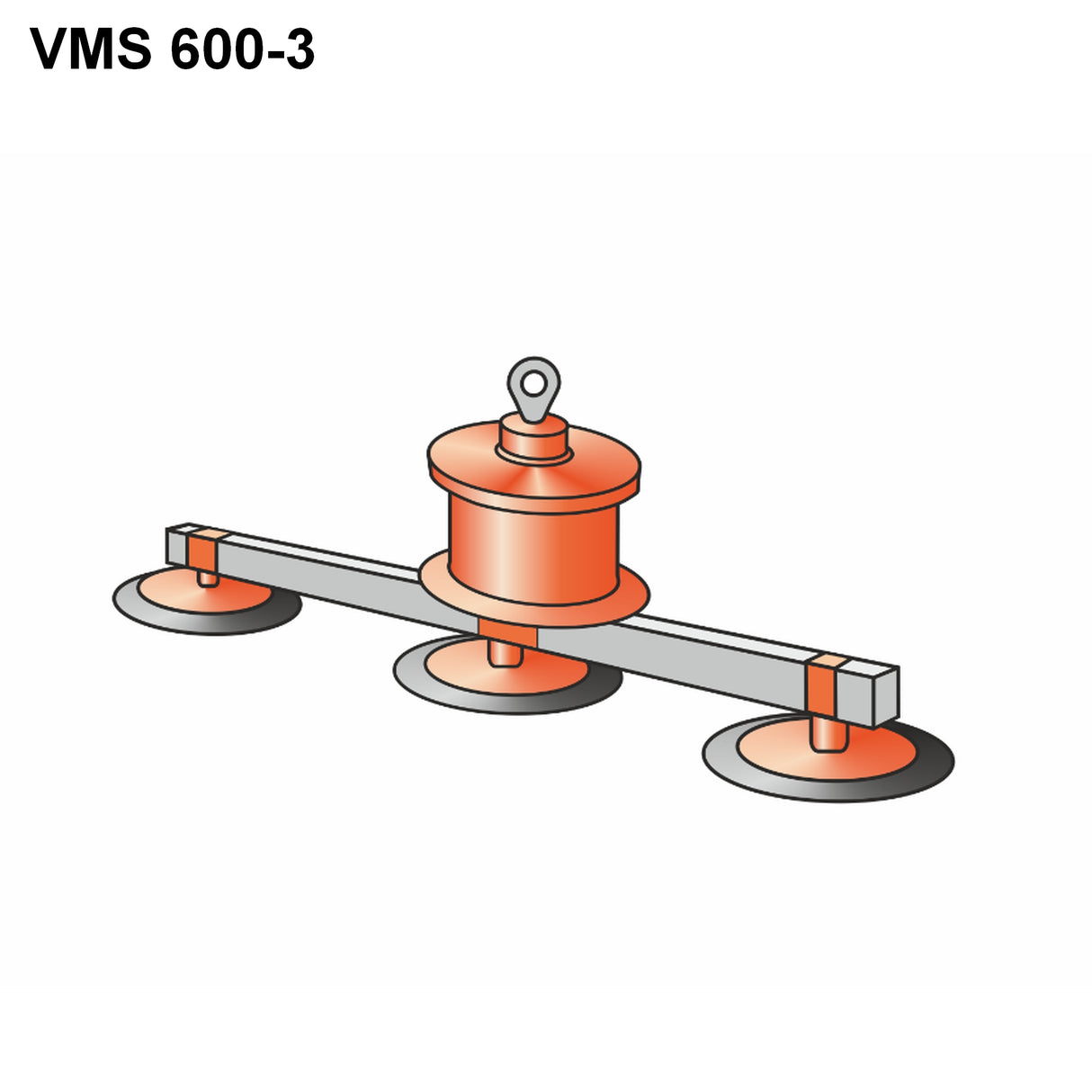

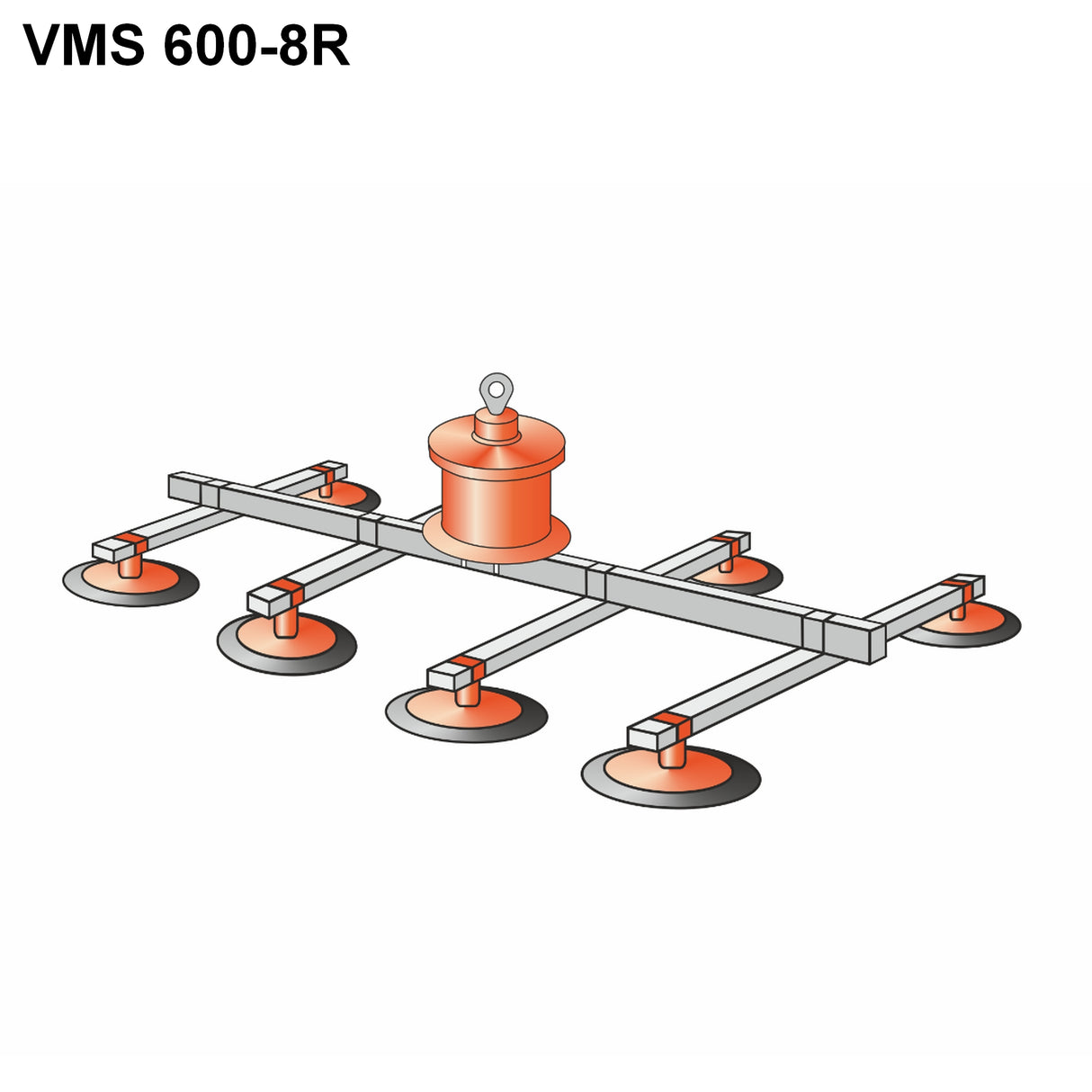

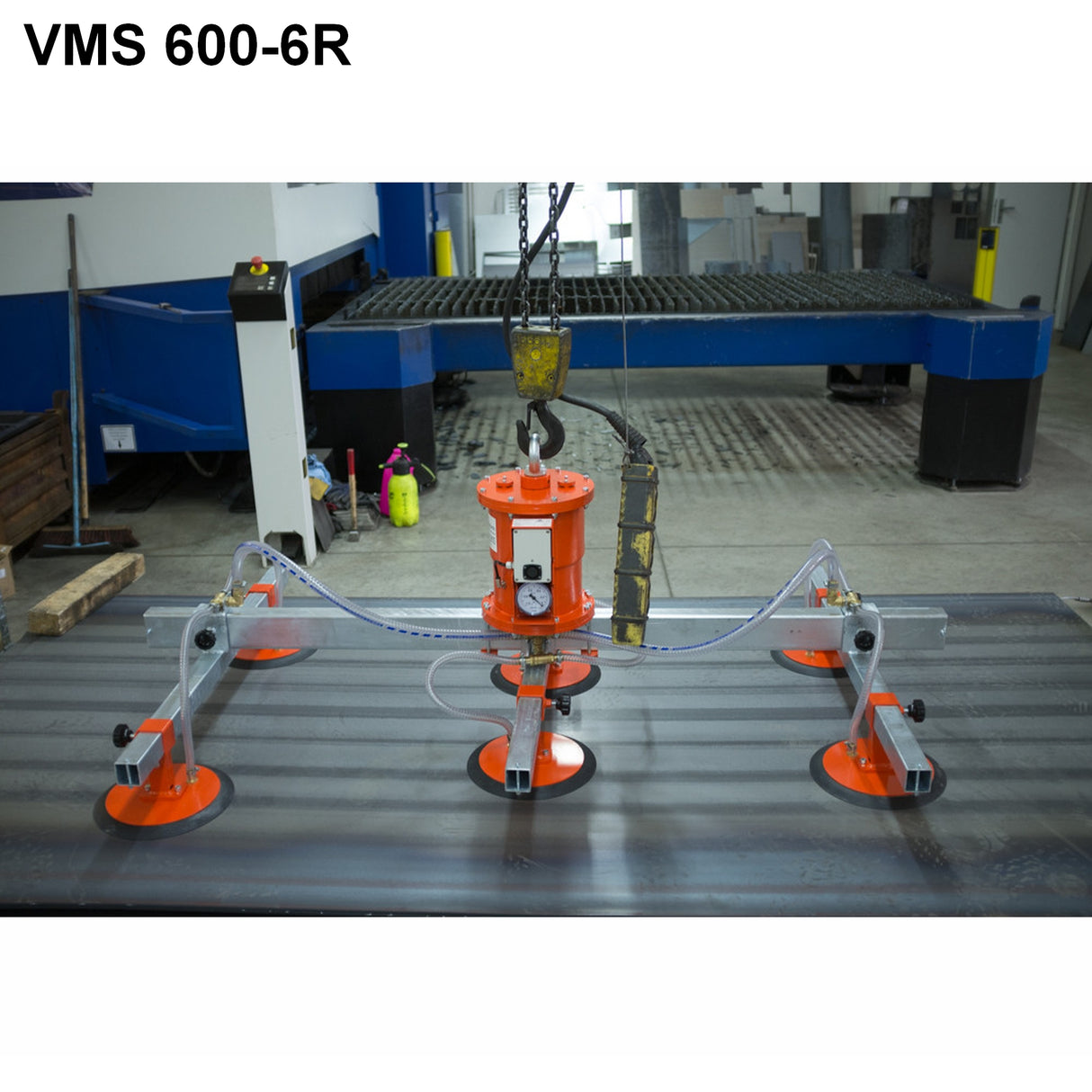

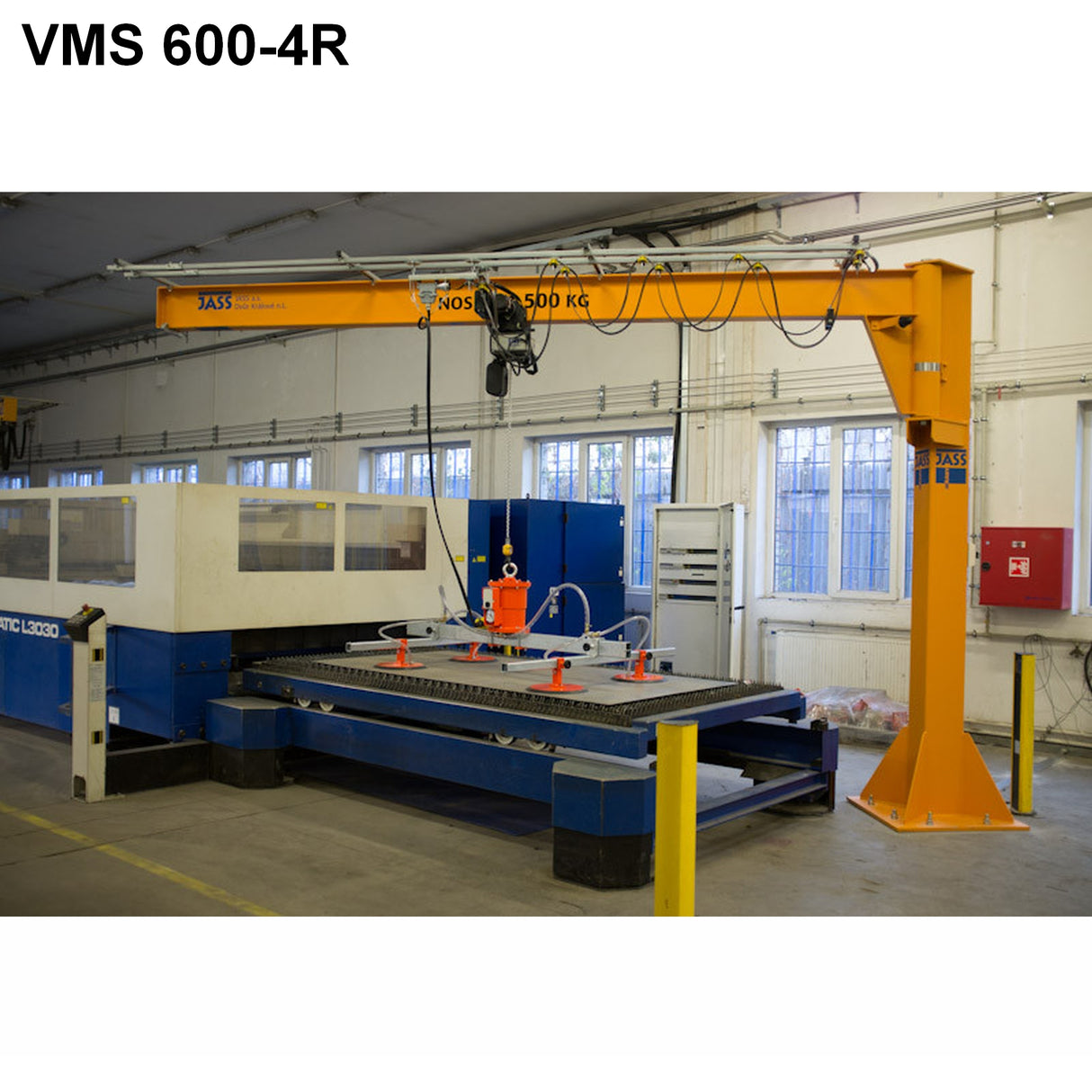

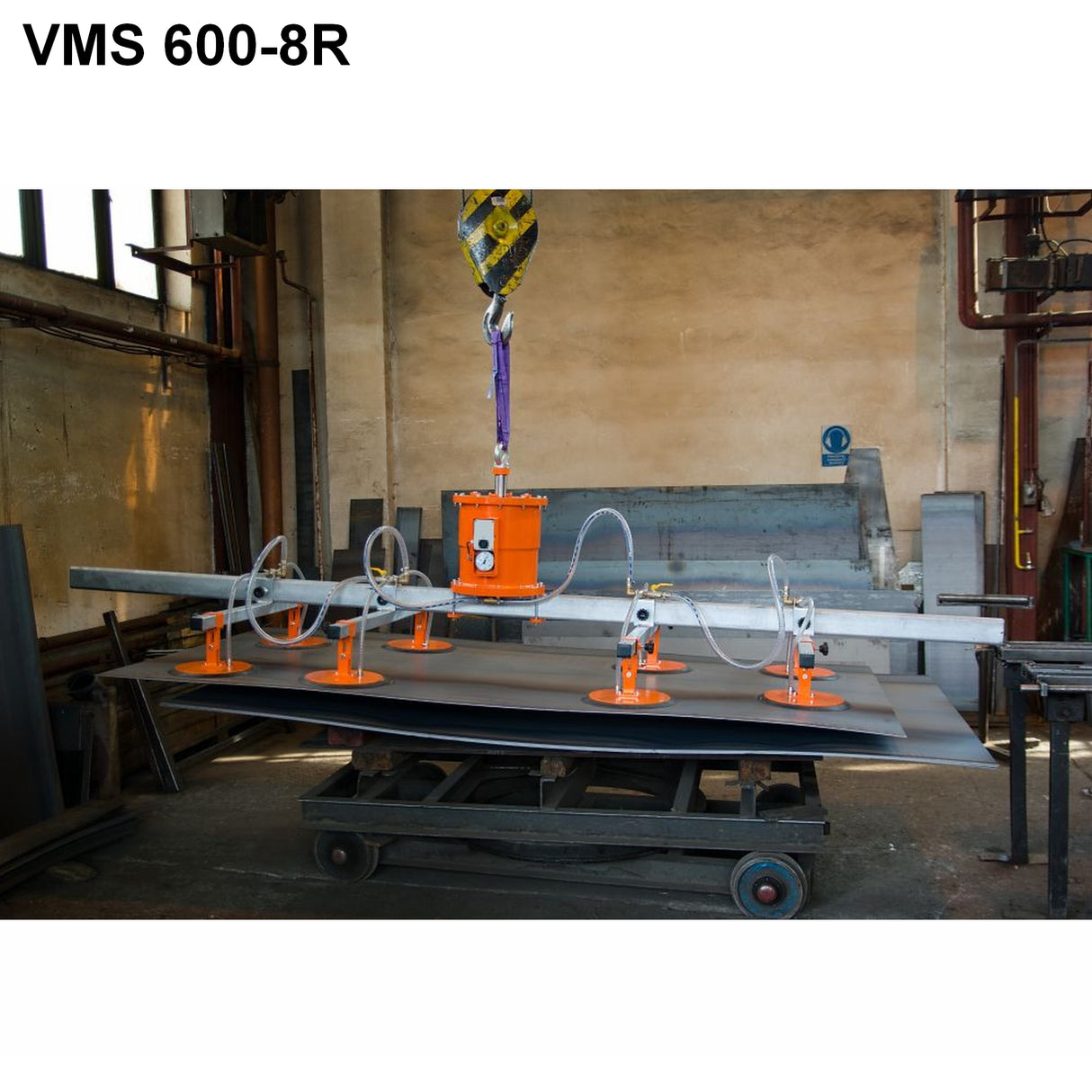

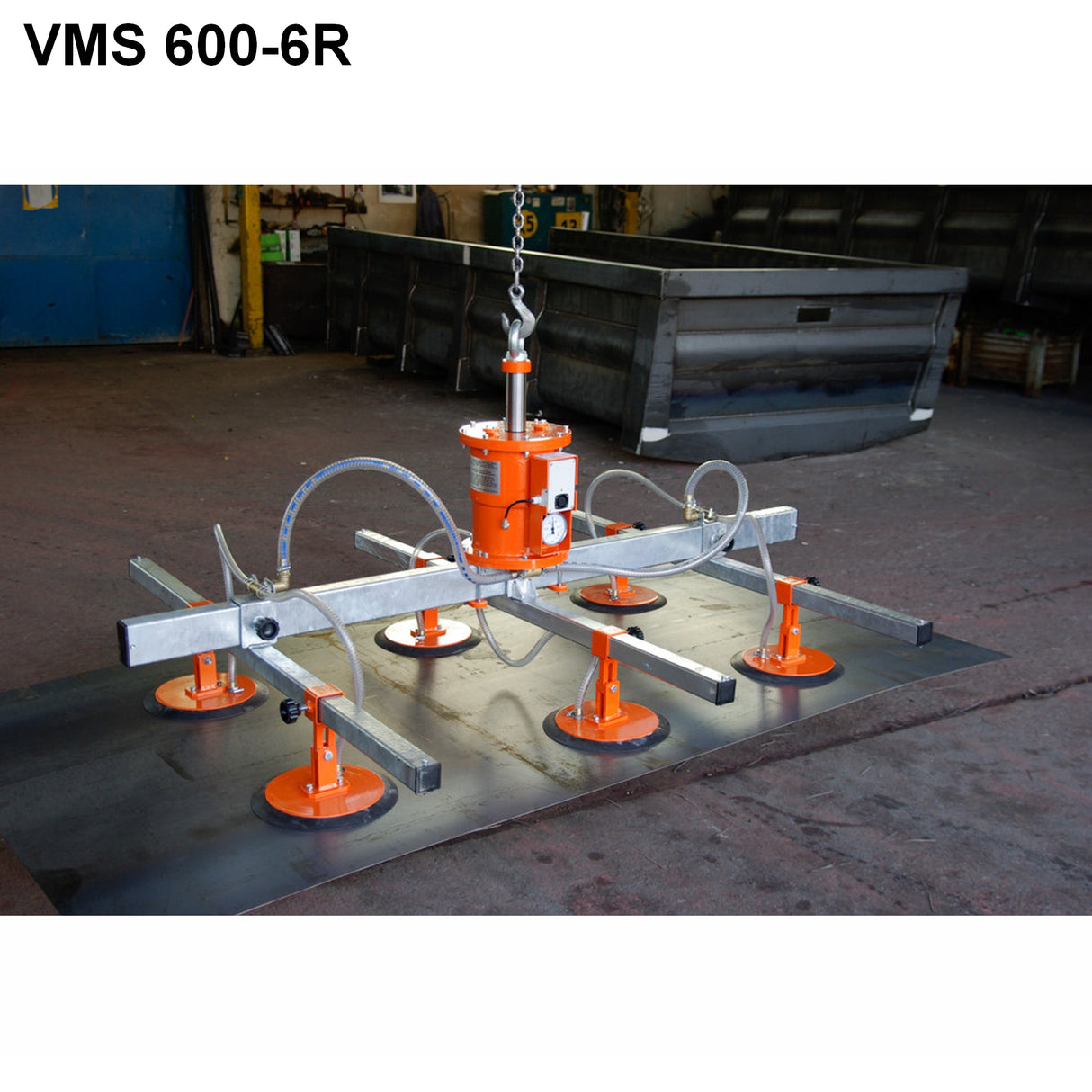

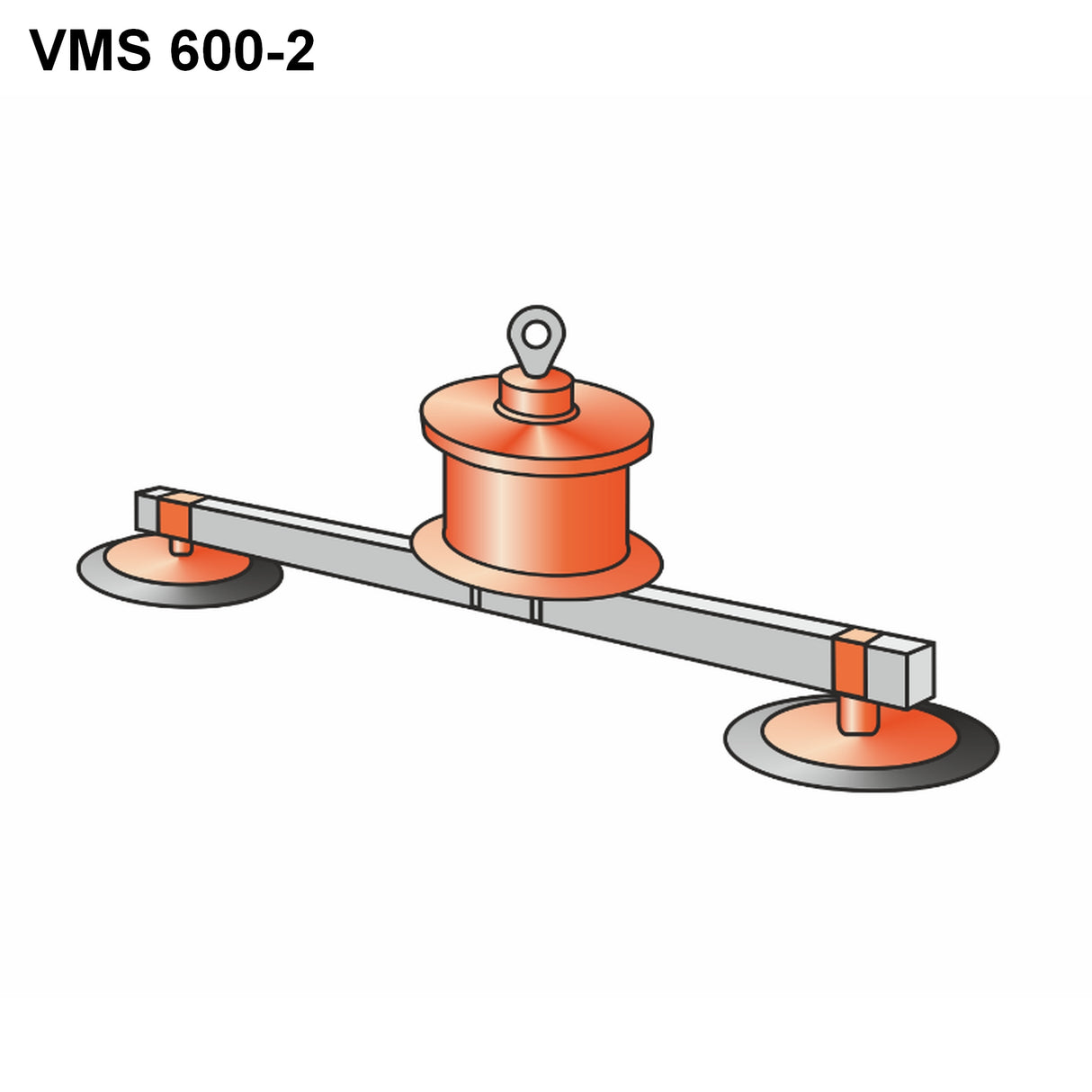

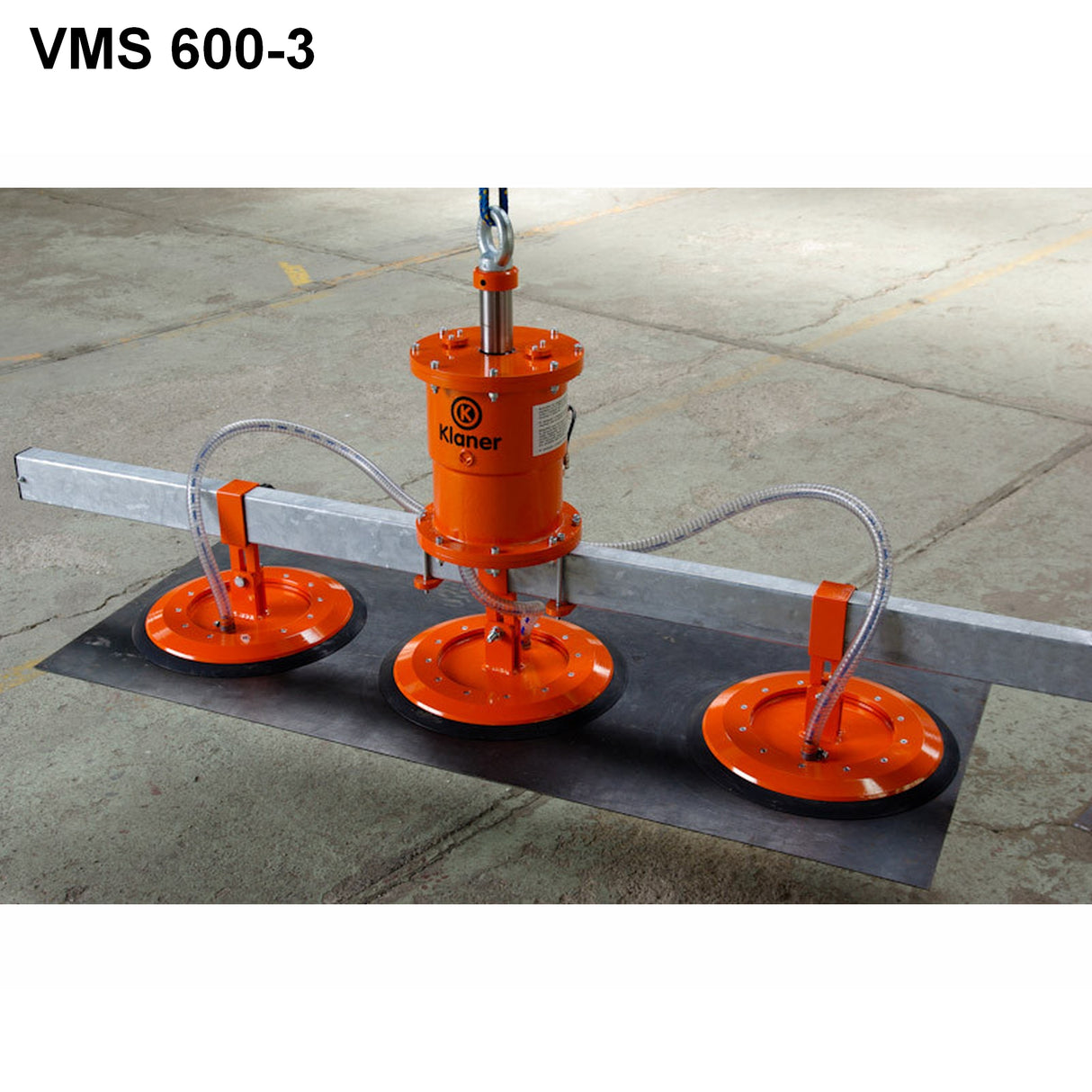

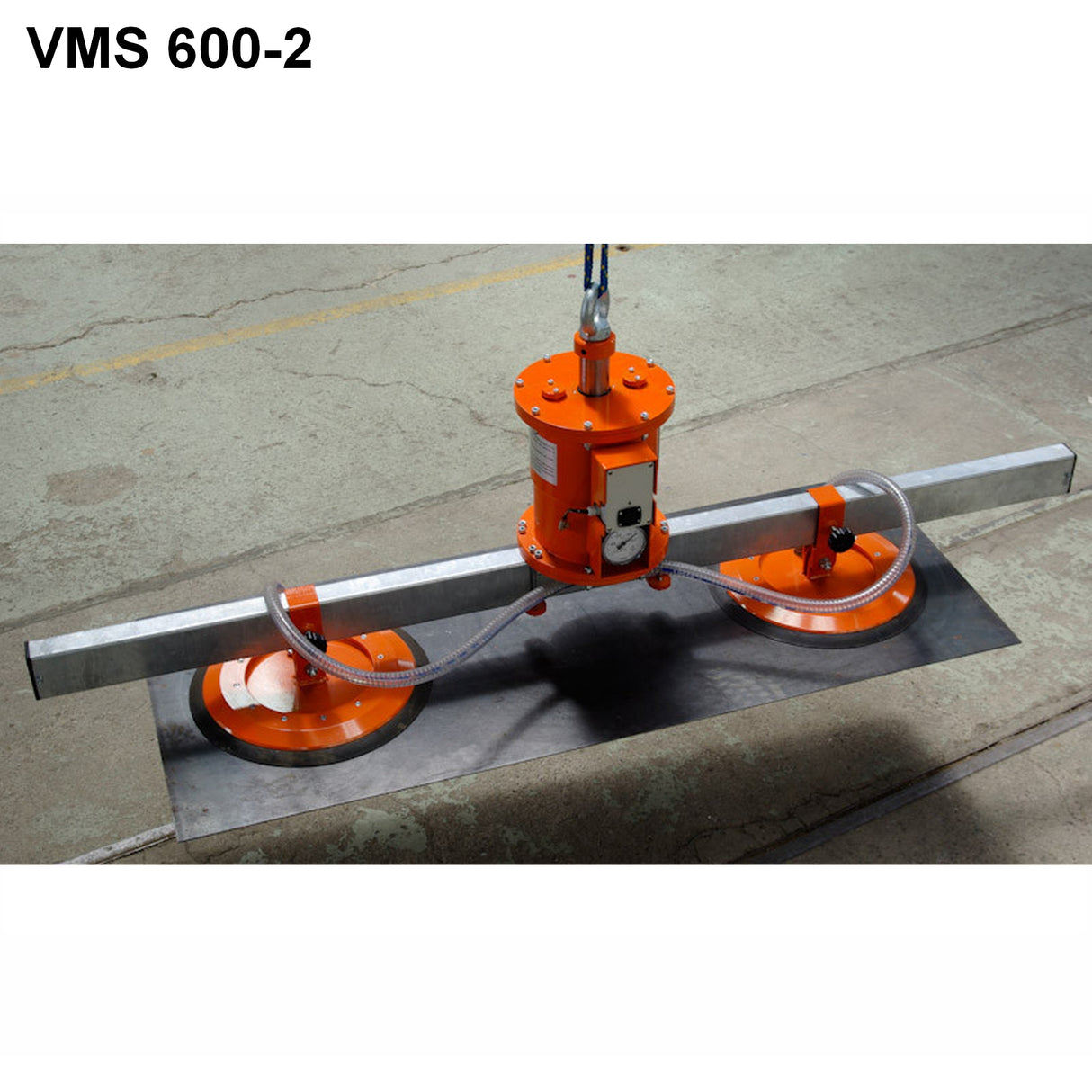

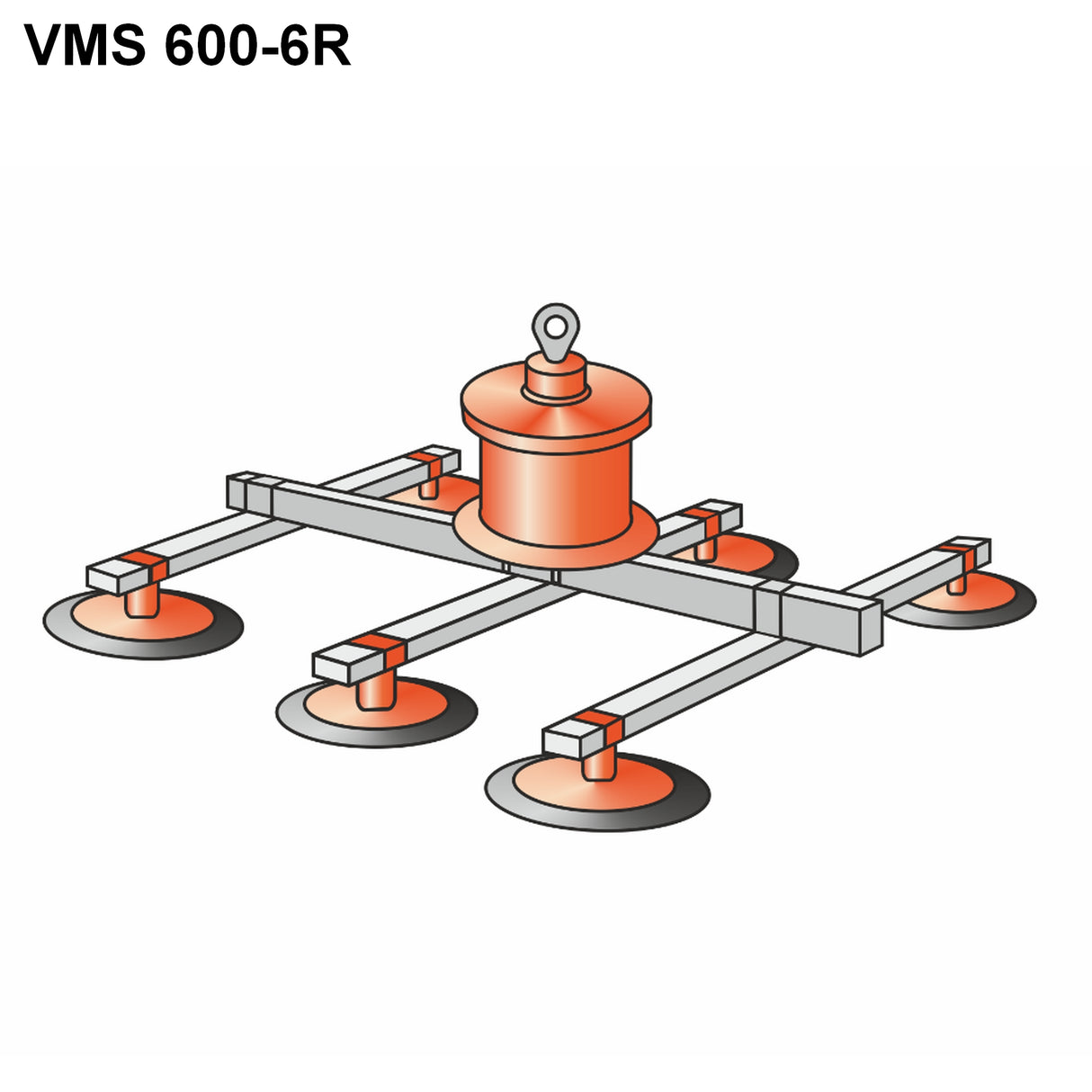

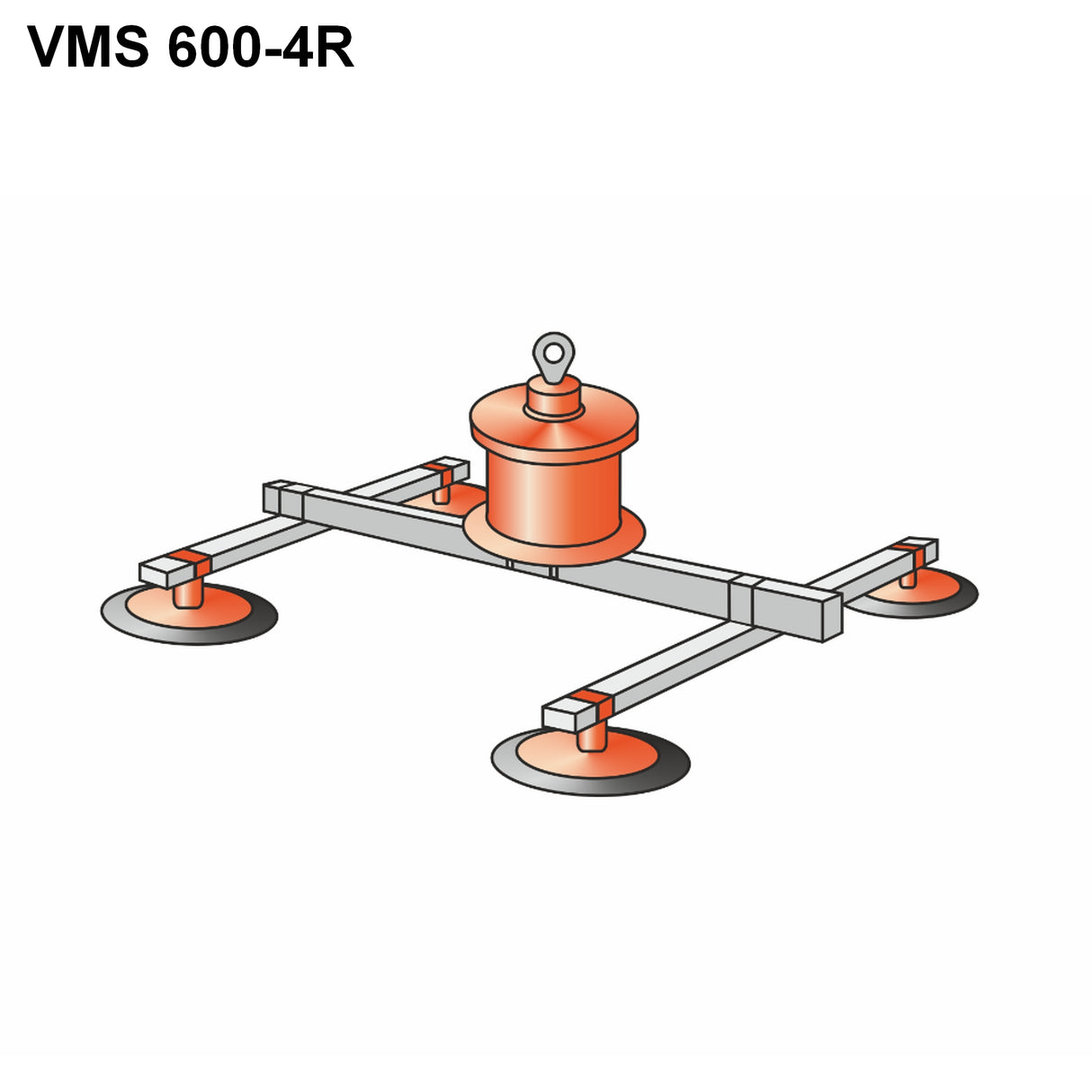

| Typ | --- | VMS 600-2 | VMS 600-3 | VMS 600-4R | VMS 600-6R | VMS 600-8R |
| Mezní pracovní břemeno – WLL | kg | 600 | 600 | 600 | 600 | 600 |
| Maximální rozměr (referenční plech) | mm | 3000 × 1500 | 3000 × 1500 | 3000 × 1500 | 3000 × 1500 | 4000 × 2000 |
| Minimální rozměr | mm | 850 × 450 | Ø 450 | 800 × 750 | 600 × 300 | 500 × 500 |
| Minimální tloušťka (pro ocelový plech) | mm | 2 | 2 | 2 | 1 | 1 |
| Hmotnost | kg | 82 | 82 | 106 | 114 | 130 |
| Počet přísavek / velikost | mm | 2 / Ø 400 | 3 / Ø 400 | 4 / Ø 340 | 6 / Ø 280 | 8 / Ø 230 |
| Minimální nosnost | kg | 5 | 5 | 5 | 5 | 5 |

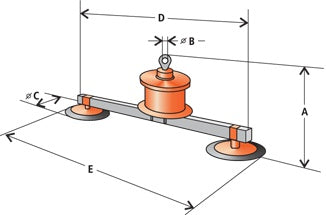

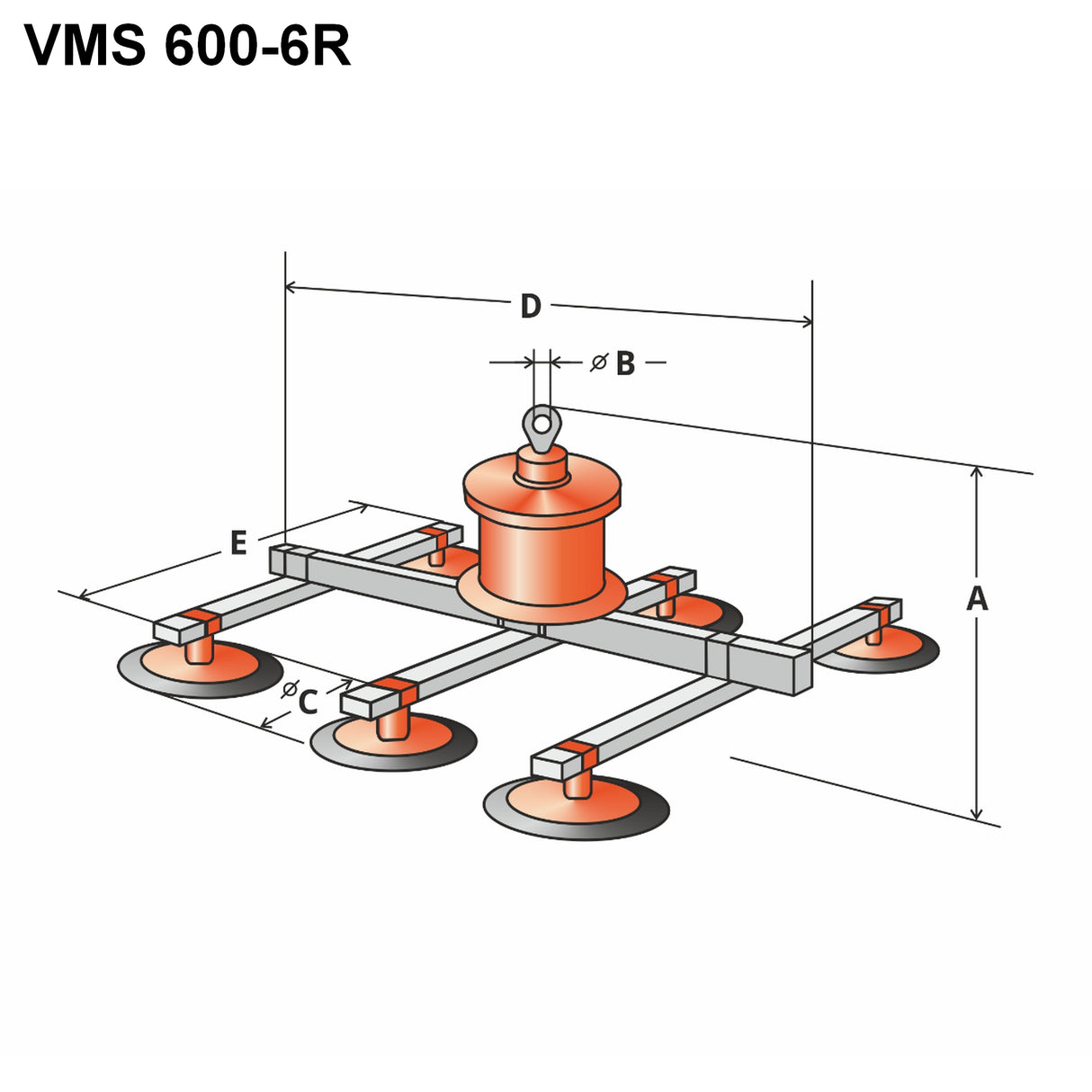

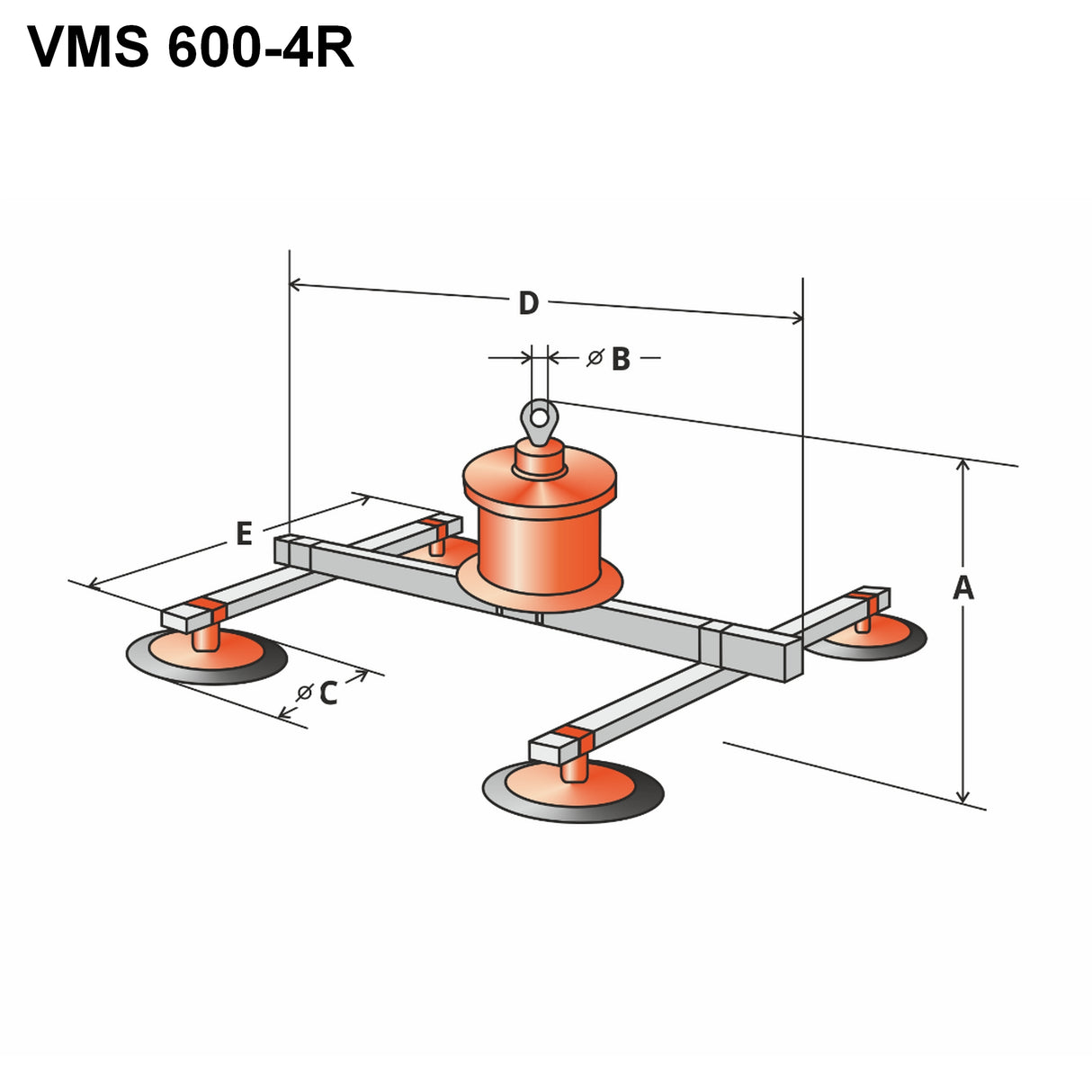

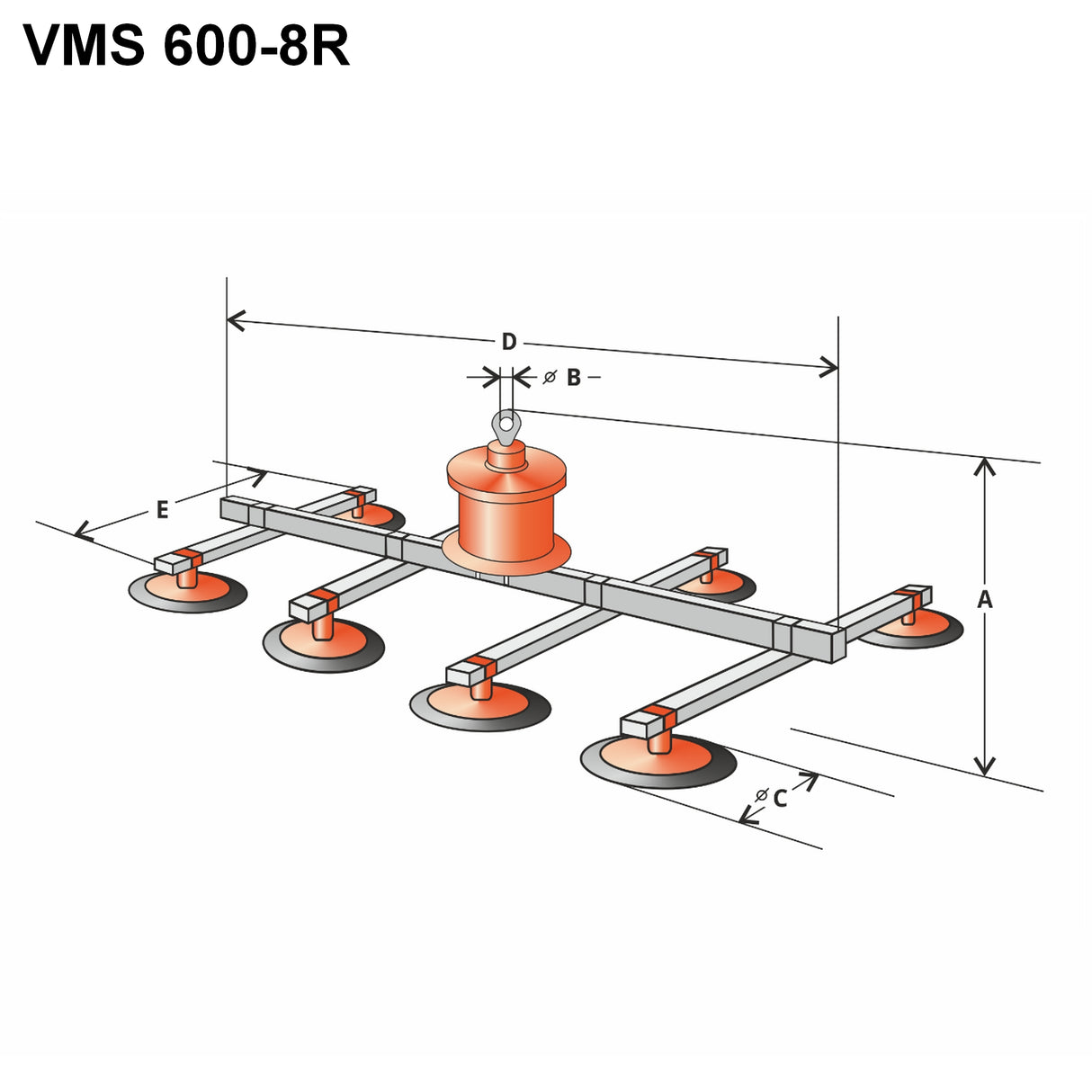

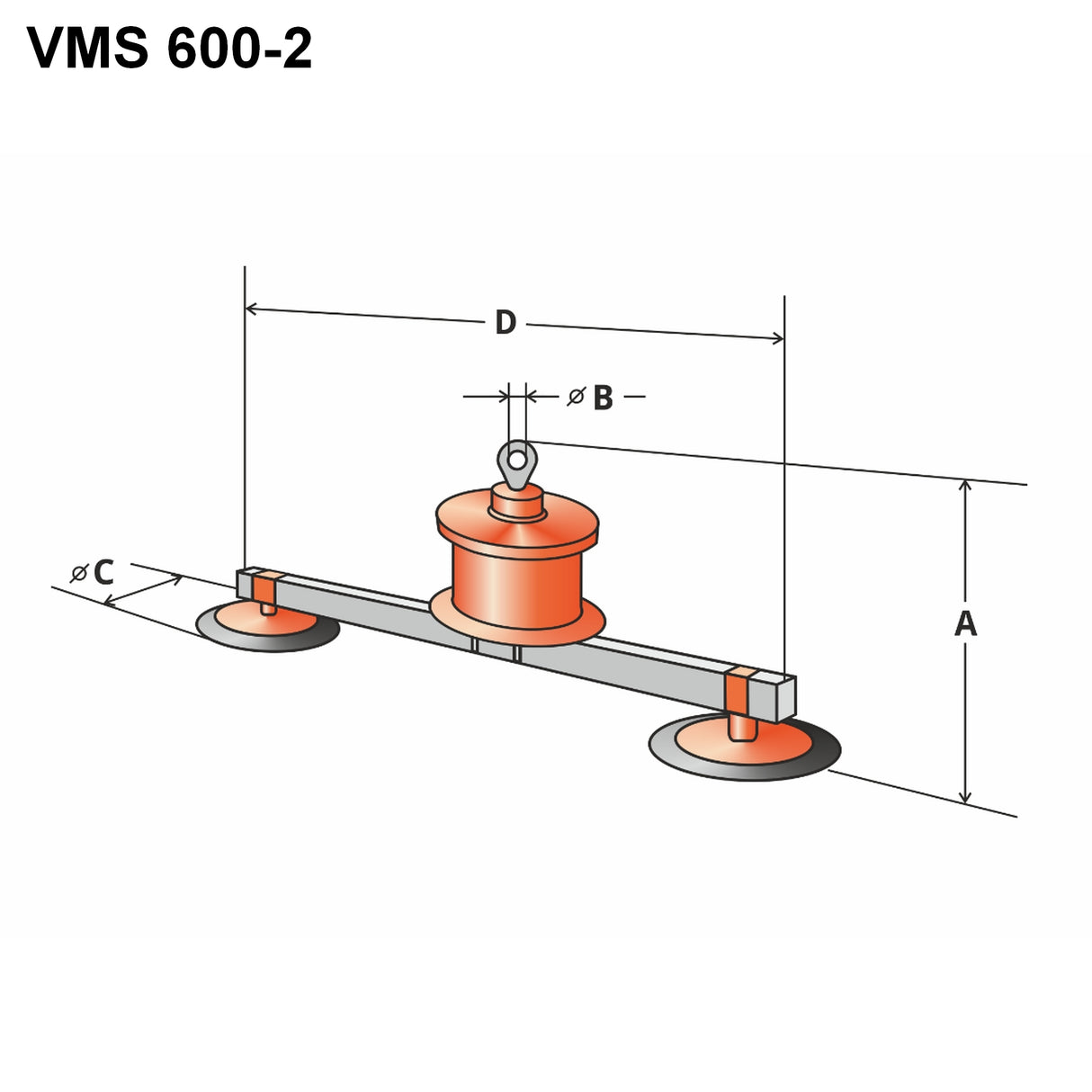

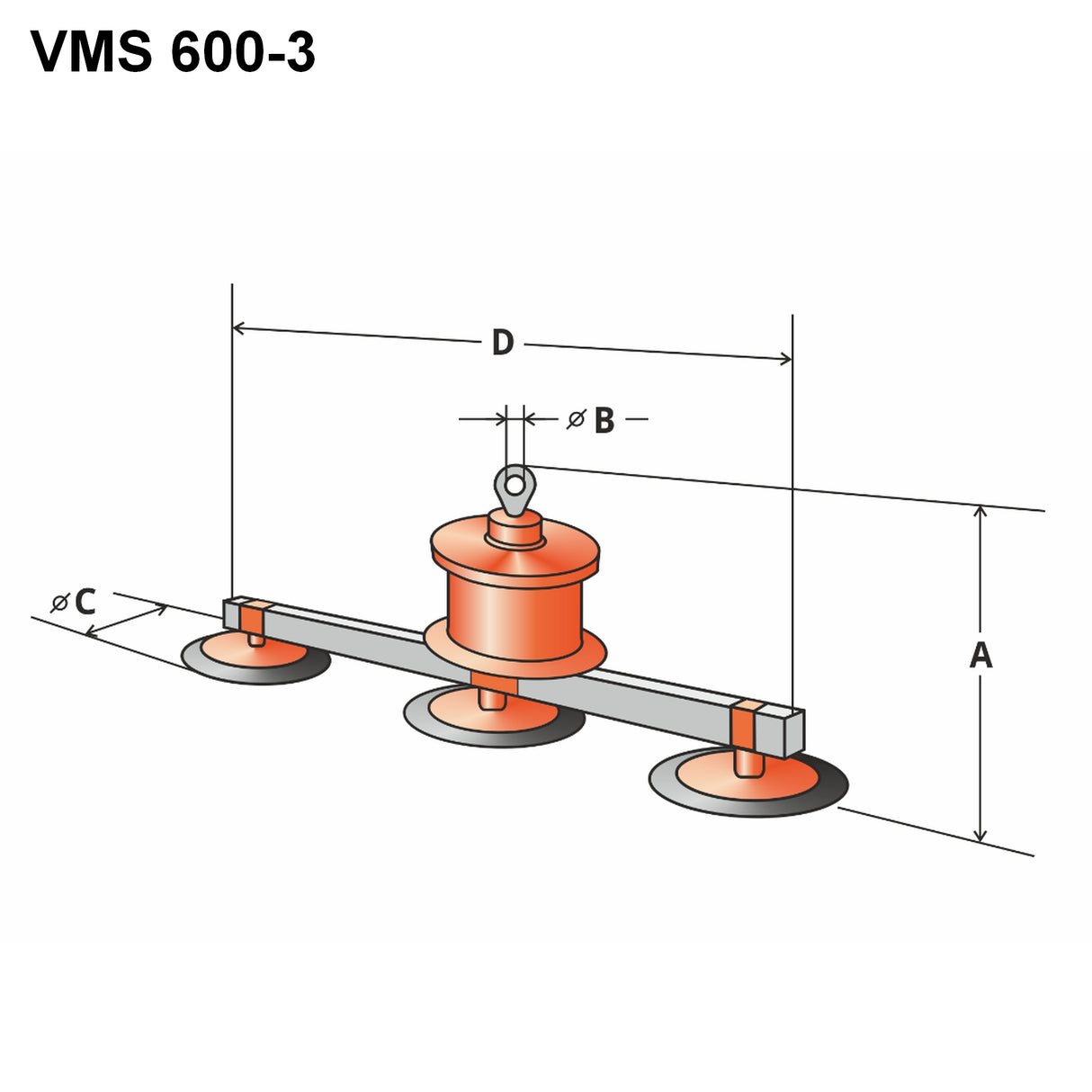

| Rozměry – Amax | mm | 750 | 810 | 880 | 880 | 880 |
| Rozměry – Ø B | mm | 50 | 50 | 50 | 50 | 50 |
| Rozměry – Ø C | mm | 400 | 400 | 340 | 280 | 230 |
| Rozměry – D | mm | 1910 nebo 2200 | 1910 nebo 2200 | 1910 nebo 2200 | 1910 nebo 2200 | 3000 |
| Rozměry – E | mm | - | - | 1100 nebo 1000 | 1100 nebo 1000 | 1100 nebo 1000 |
| Lze opatřit uzavíracím / uzavíracími ventily | ano/ne | ne | ano | Ne | ano | ano |
