Vakuové manipulátory samonasávací řady VMS 1200 KLANER
Vakuové manipulátory samonasávací řady VMS 1200 KLANER

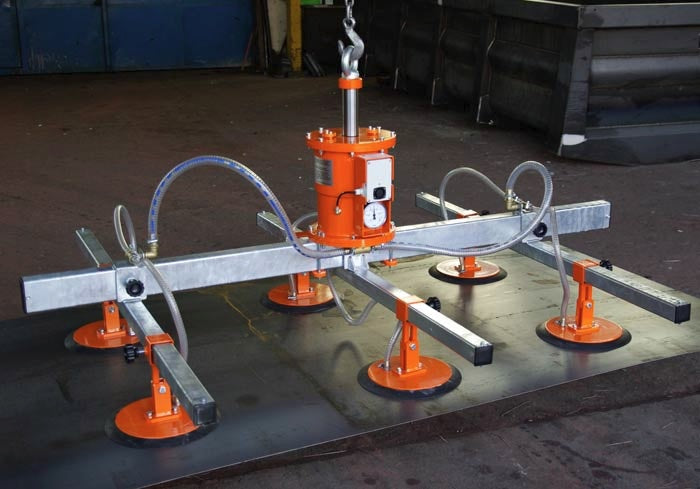

Vakuové samopřísavné manipulátory řady VMS 1200 pracují bez přívodu energie a jsou určeny pro horizontální přemisťování plochých neprodyšných břemen do hmotnosti 1200 kg.
Podtlak je vytvářen účinkem břemene a manipulátor tak nepotřebuje cizí zdroj energie.
Vakuové manipulátory VMS jsou vybaveny manometrem a výstražným zařízením, které se aktivuje při poklesu podtlaku o 20%, kdy aktivuje alarm (akustická a vizuální signalizace) upozorňující obsluhu na okamžité odložení břemene.
Vakuové manipulátory VMS umožňují plynule zvedat a odkládat břemena bez zásahu obsluhy.
Vhodné pro manipulace s plochými neprodyšnými břemeny:
- plechy a desky z železných a neželezných kovů (i nemagnetické), povrchy mohou být i mírně zkorodované
- plastové desky
- kámen s broušeným povrchem
- skleněné tabule a desky
- dřevěné tabule a desky opatřené povrchovou neprodyšnou úpravou
Na základě požadavků lze navrhnout sestavu na míru.

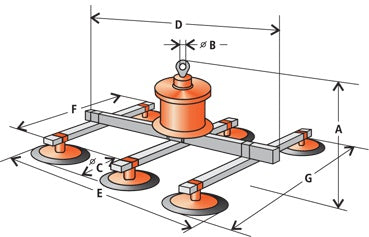

| Typ | Nosnost (kg) | Max. rozměr (mm) | Minimální rozměr (mm) | Min. tloušťka (mm) | Počet přísavek | Ø přísavky (mm) | Vlastní hmotnost (kg) | Rozměr A max (mm) | Rozměr D (mm) | Rozměr E (mm) | Uzavírací ventily |

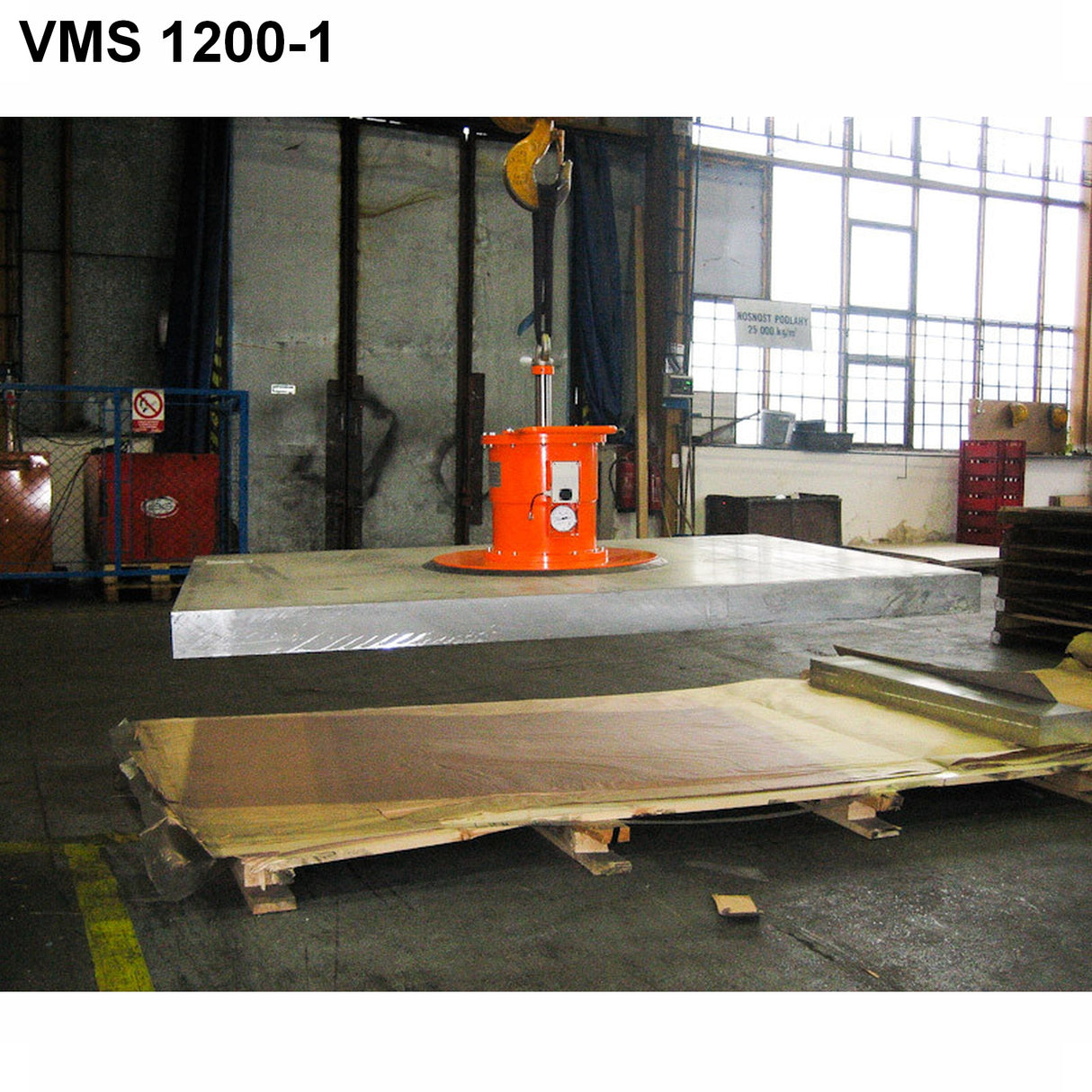

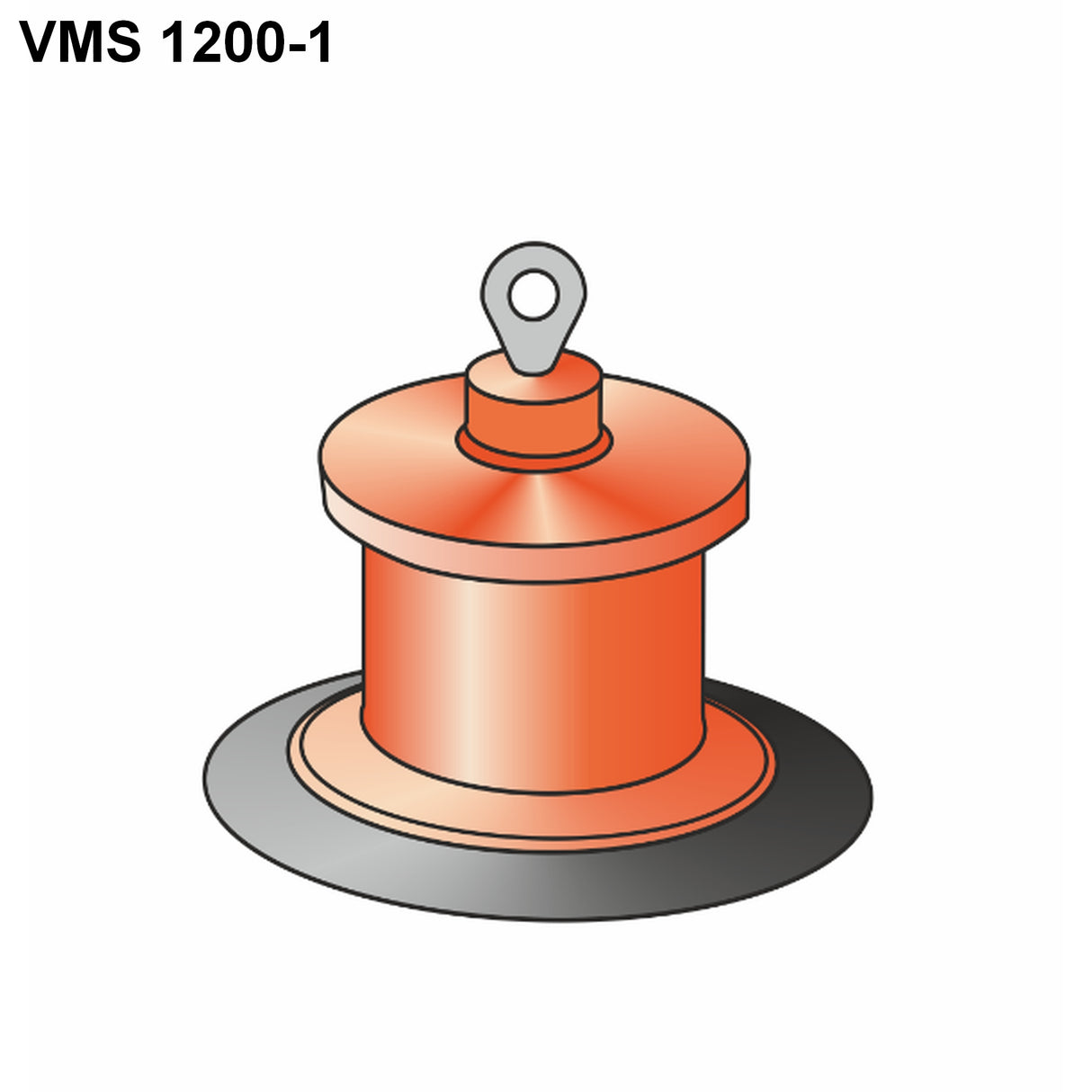

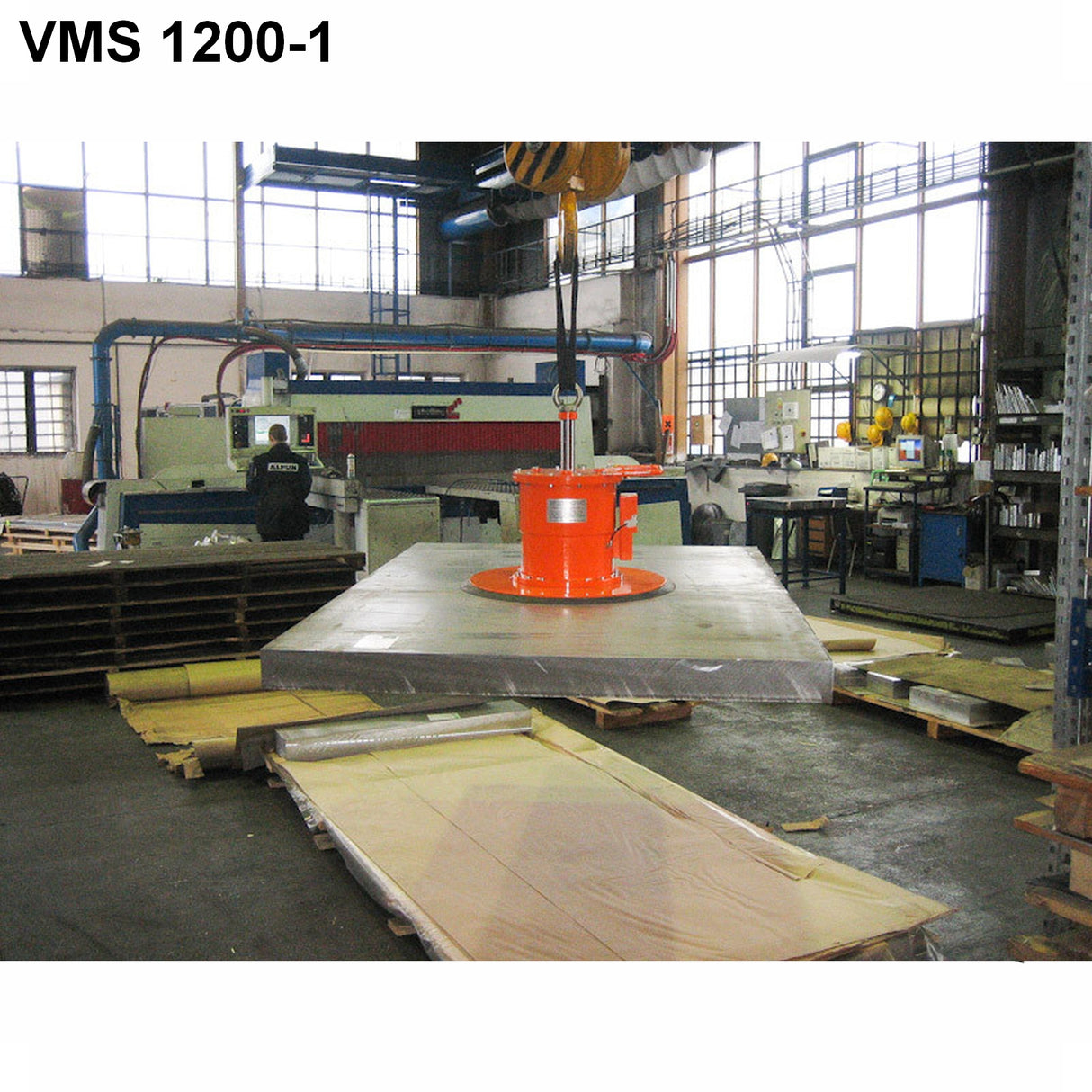

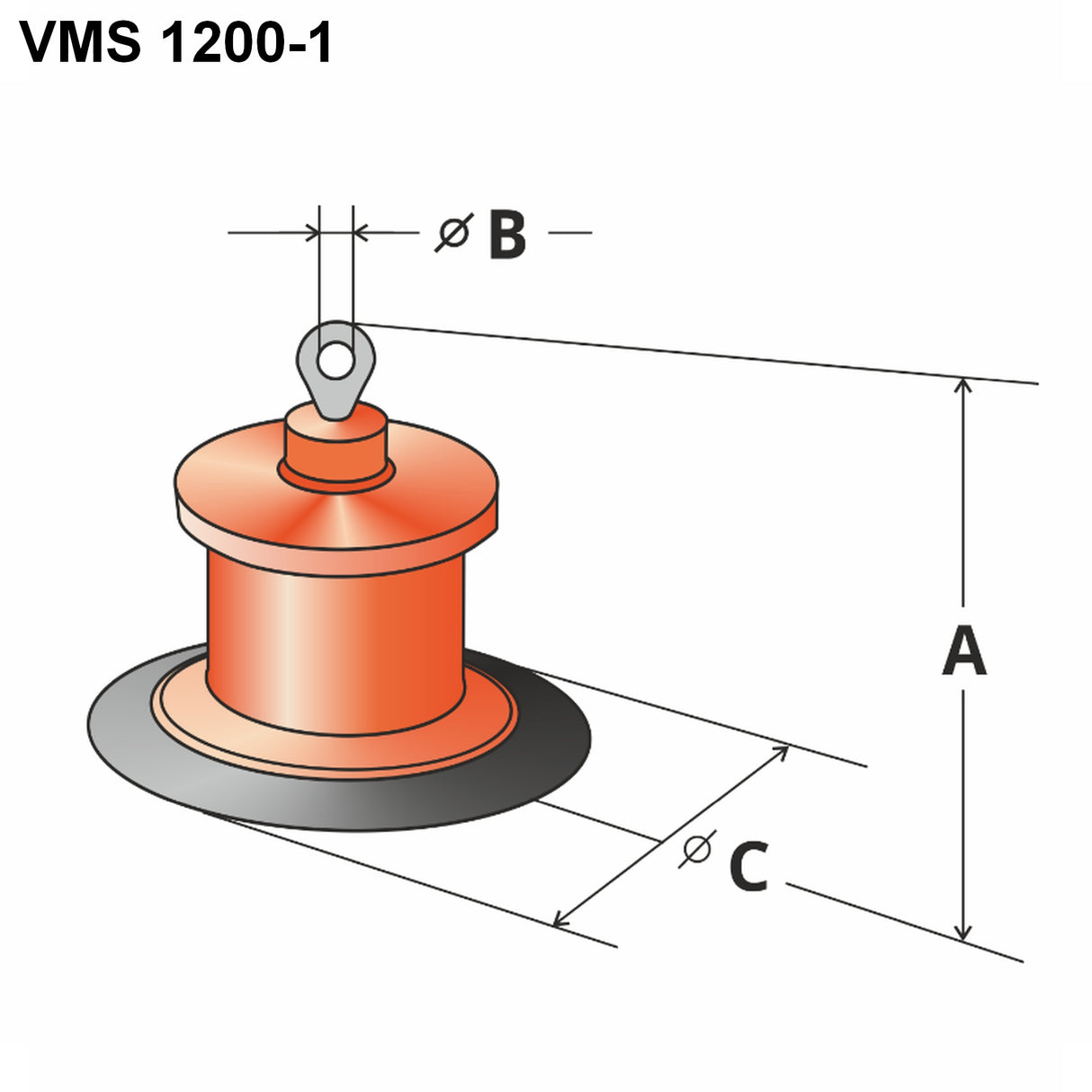

| VMS 1200-1 | 1200 | 2000 × 2000 | Ø 800 | 2 | 1 | 770 | 130 | 754 | — | — | ne |

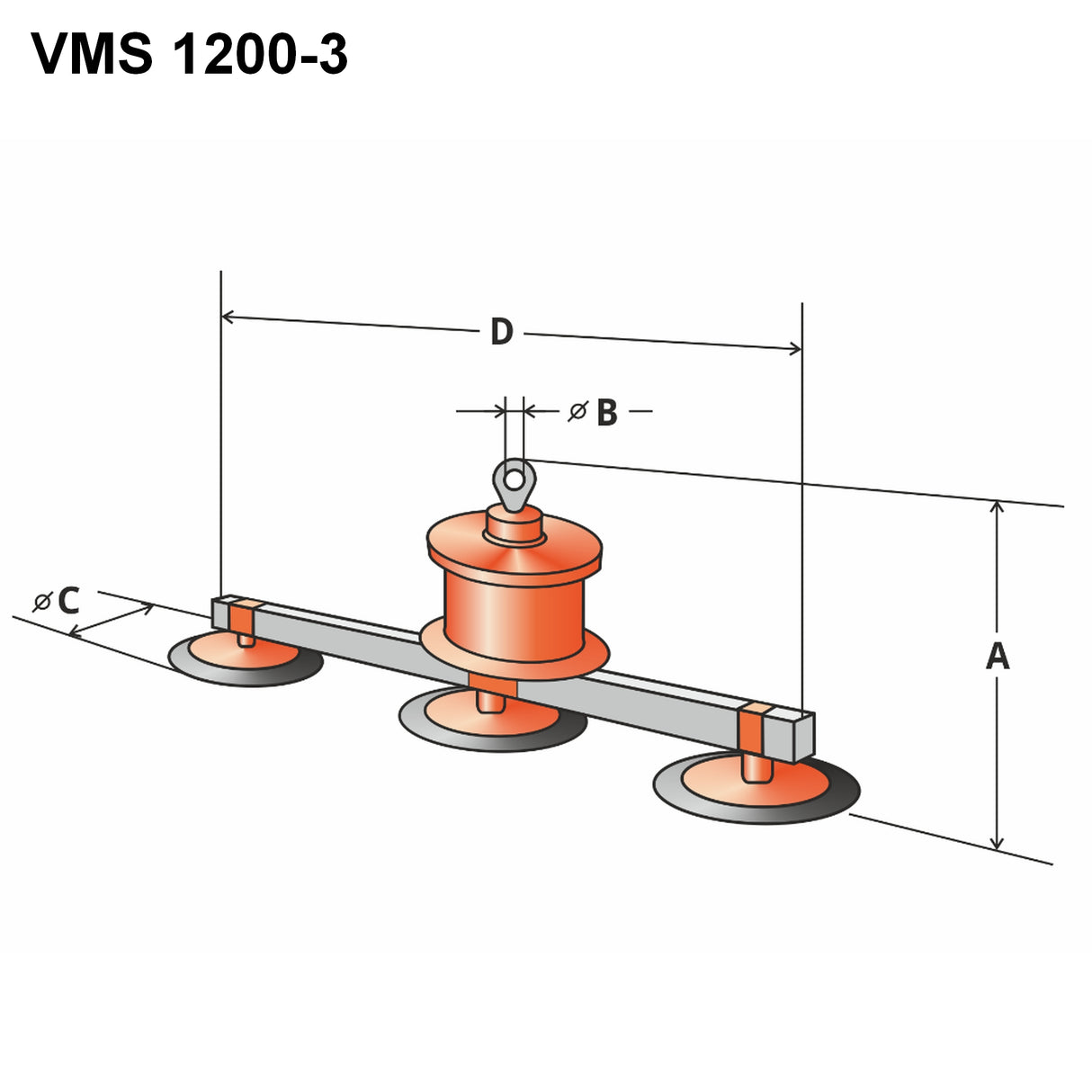

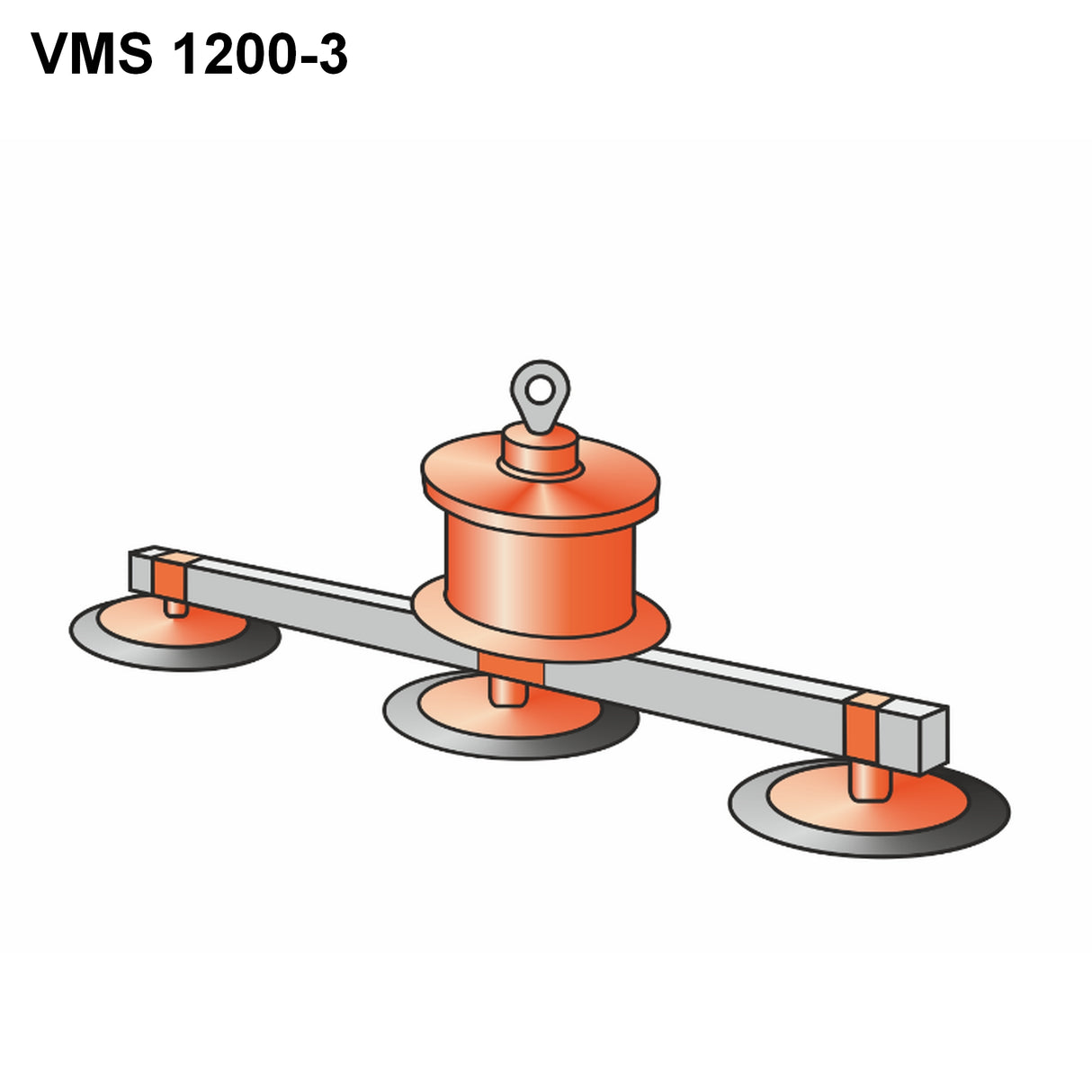

| VMS 1200-3 | 1200 | 3000 × 1500 | Ø 450 | 2 | 3 | 400 | 135 | 1010 | 1910 / 2200 | — | ano |

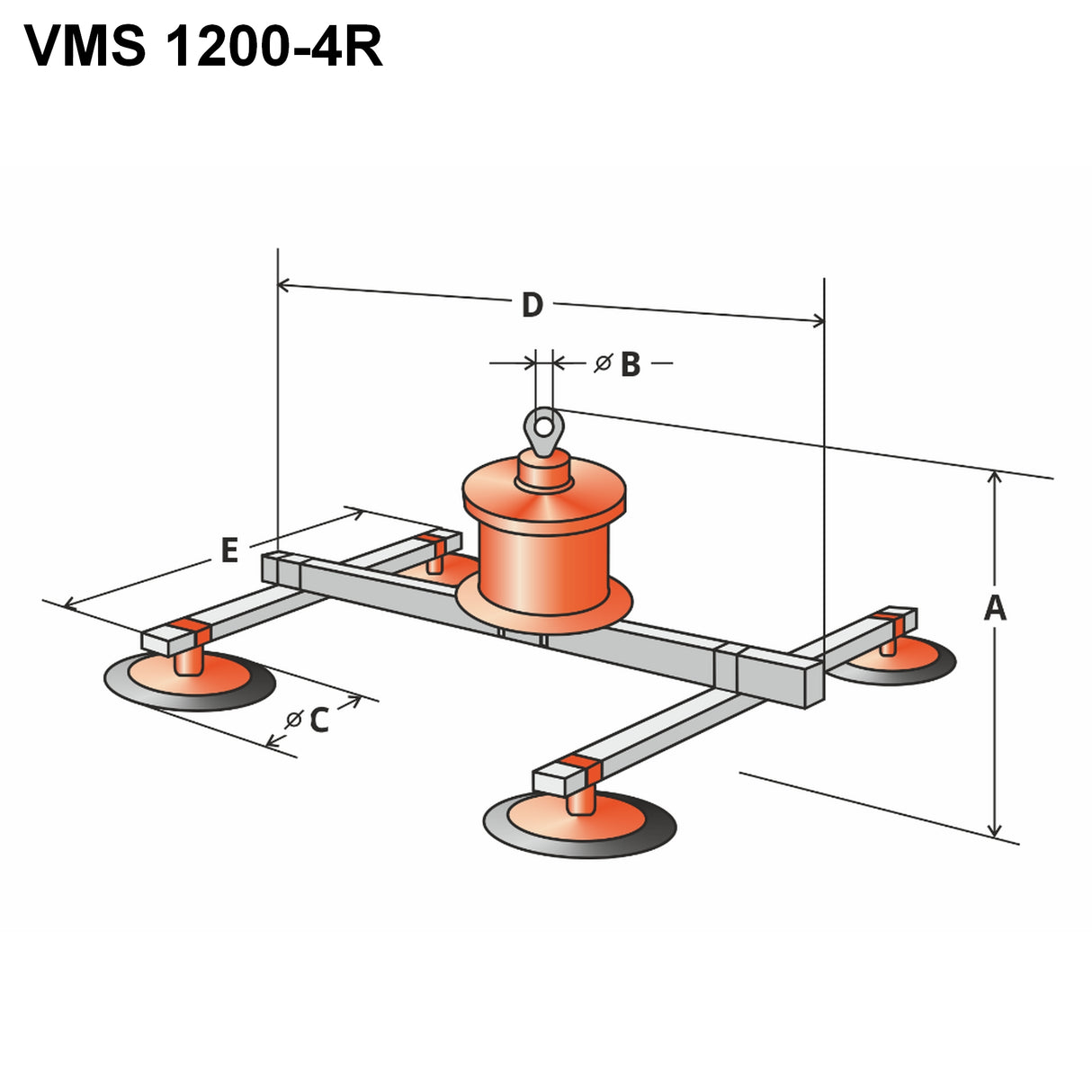

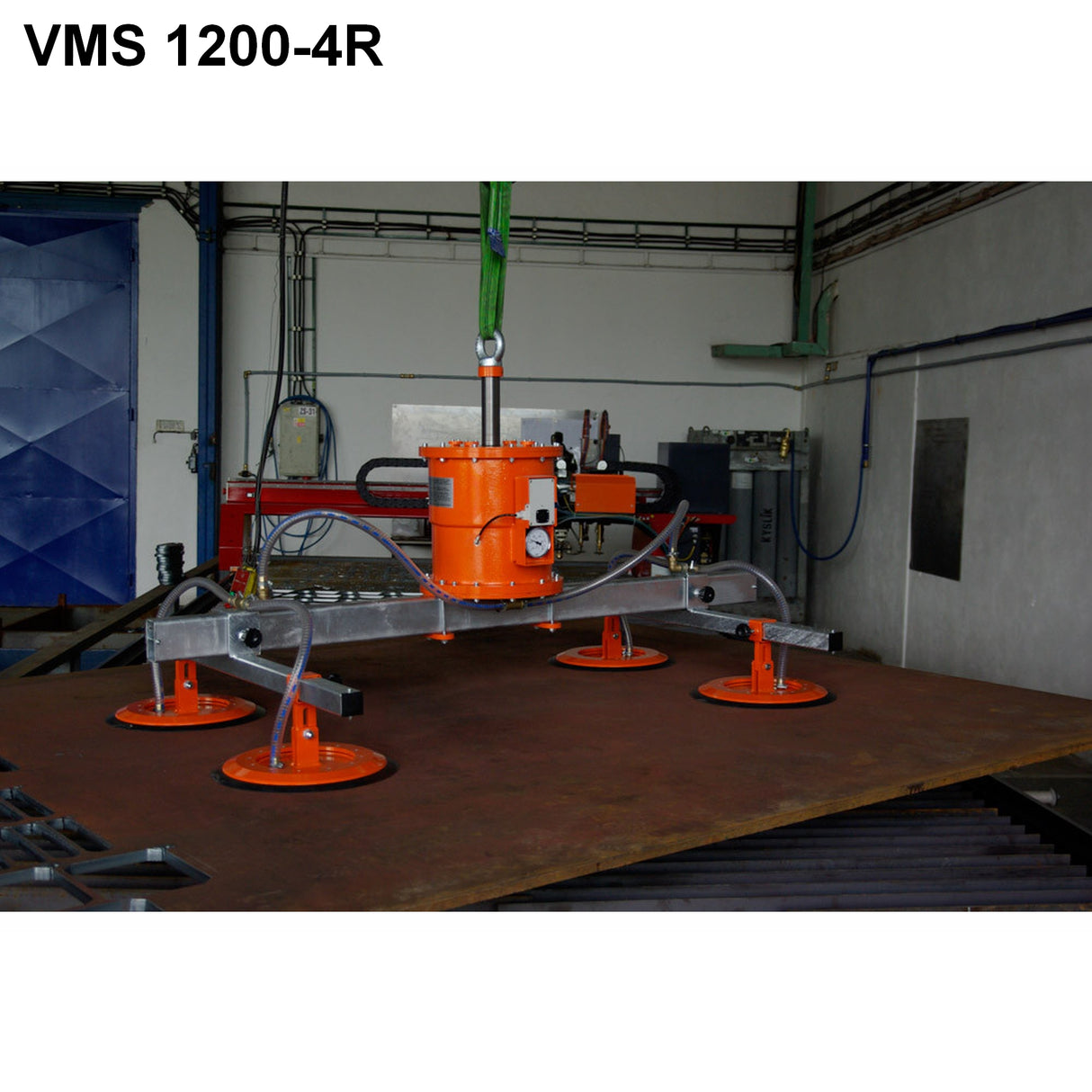

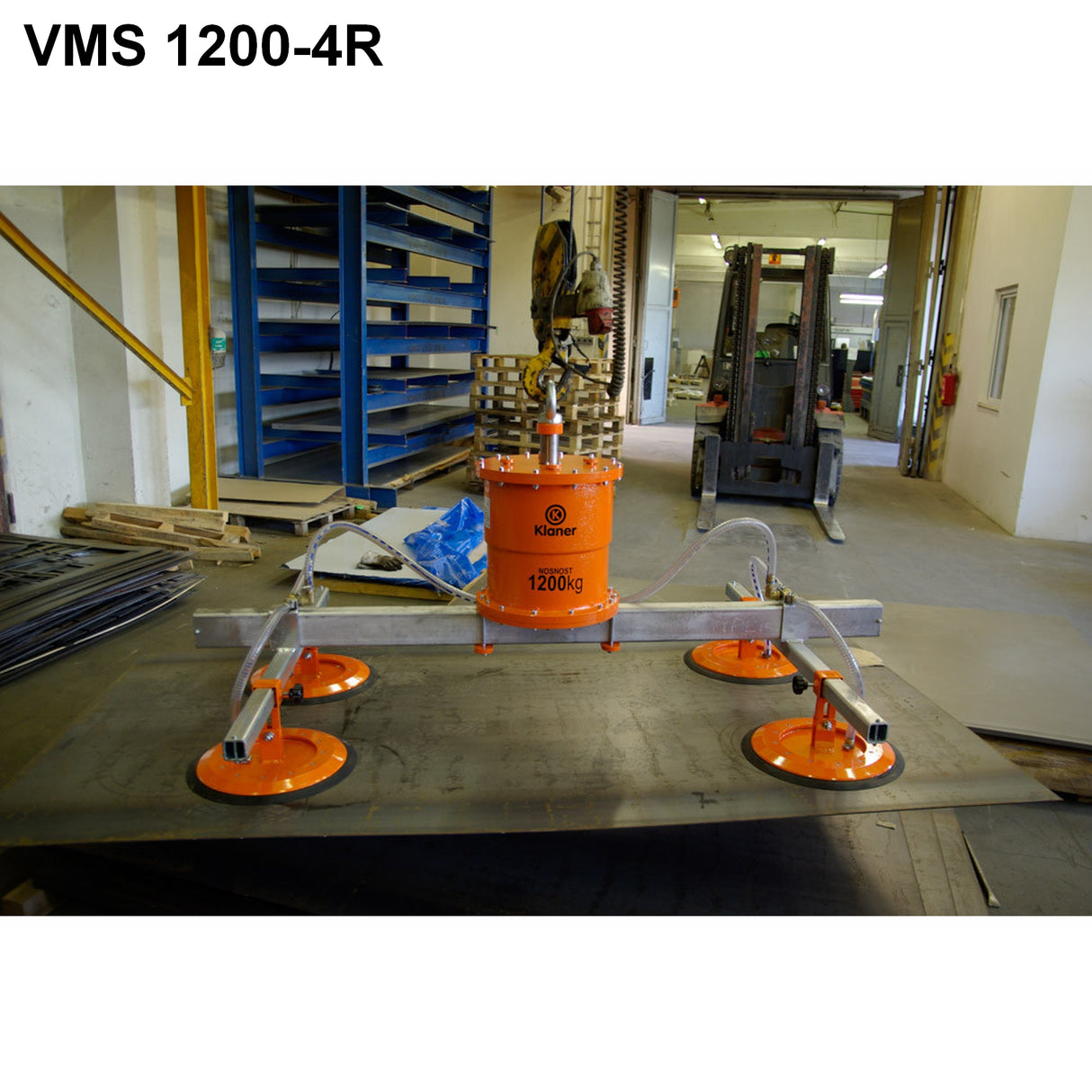

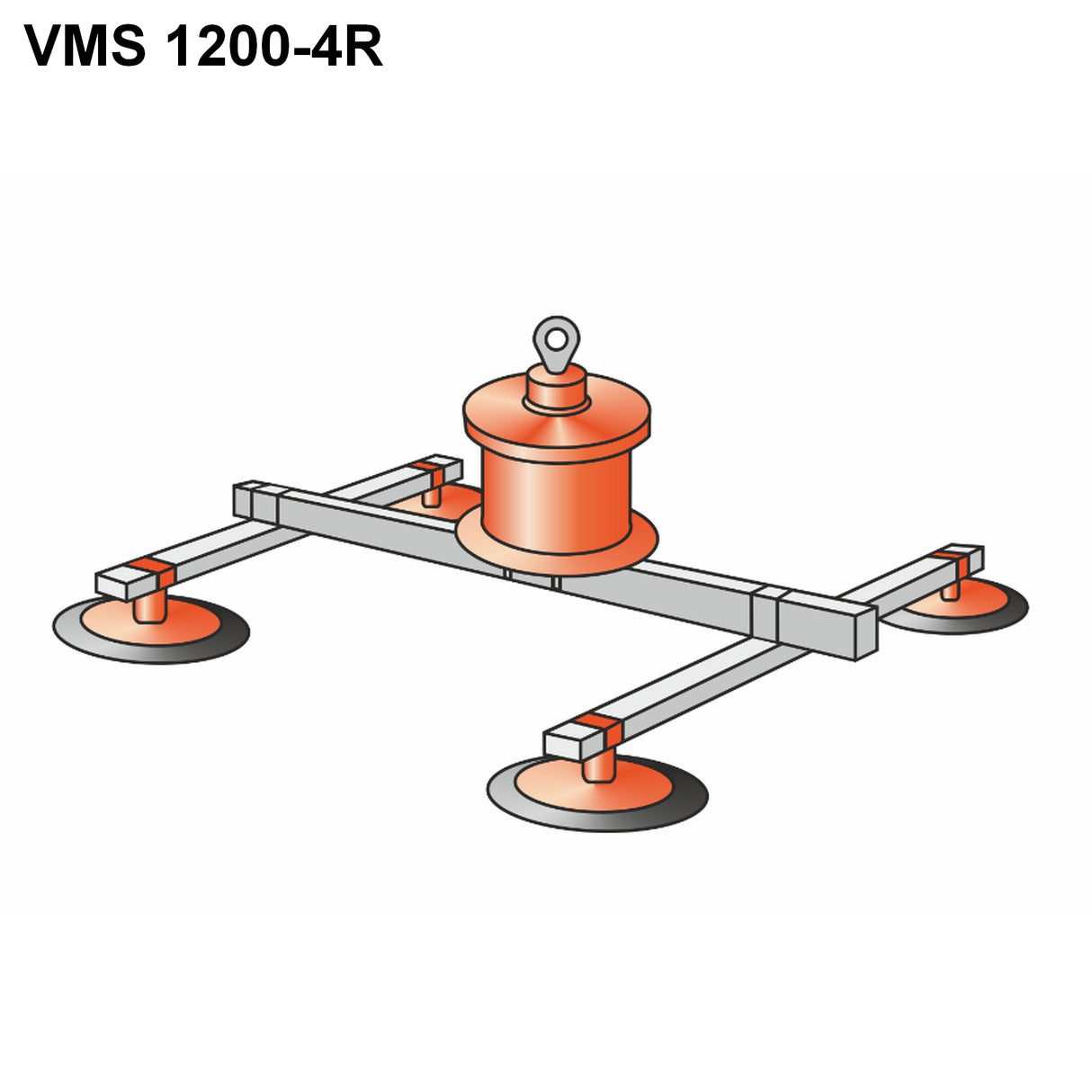

| VMS 1200-4R | 1200 | 3000 × 1500 | 850 × 850 | 2 | 4 | 400 | 176 | 1010 | 1910 / 2200 | 1100 / 1000 | ne |

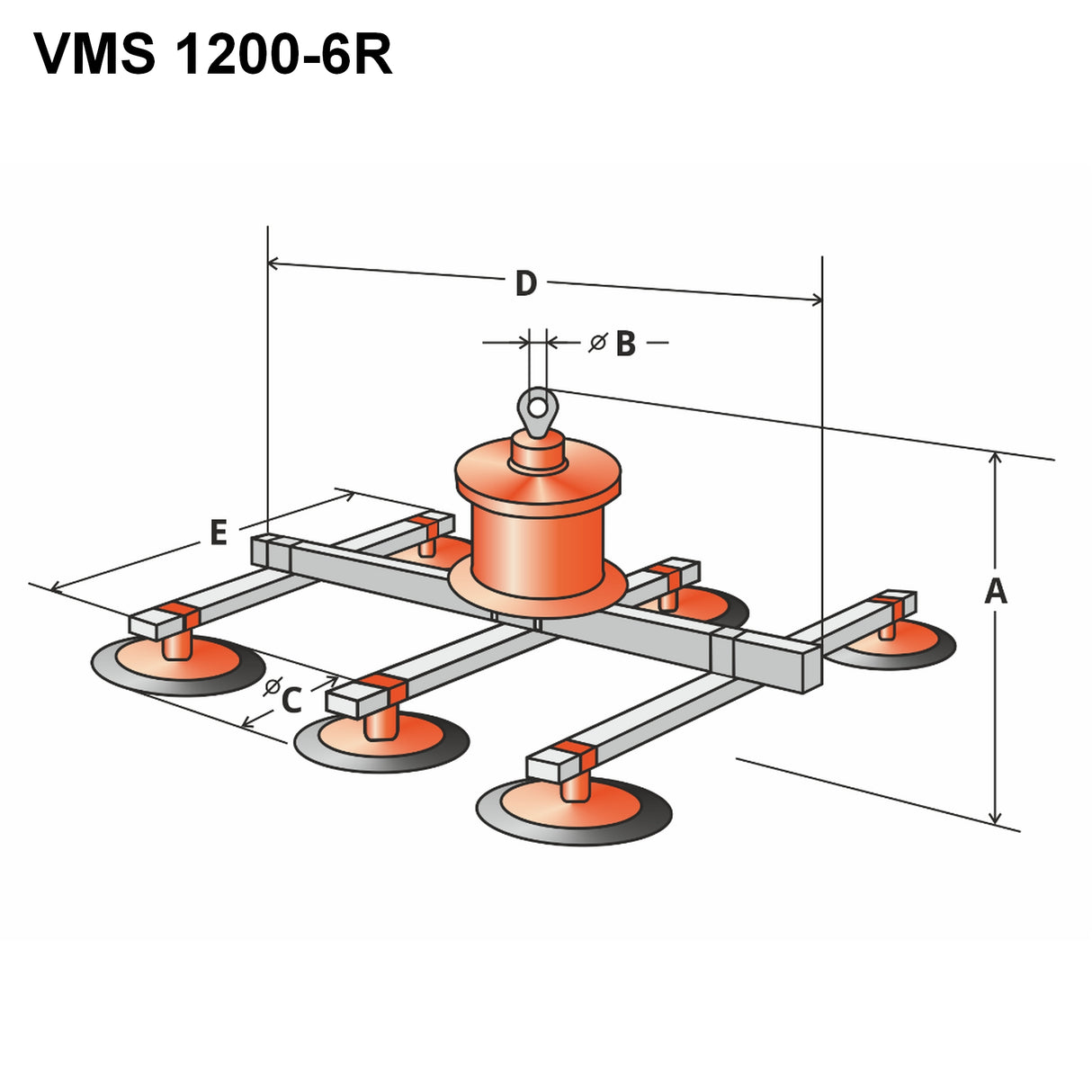

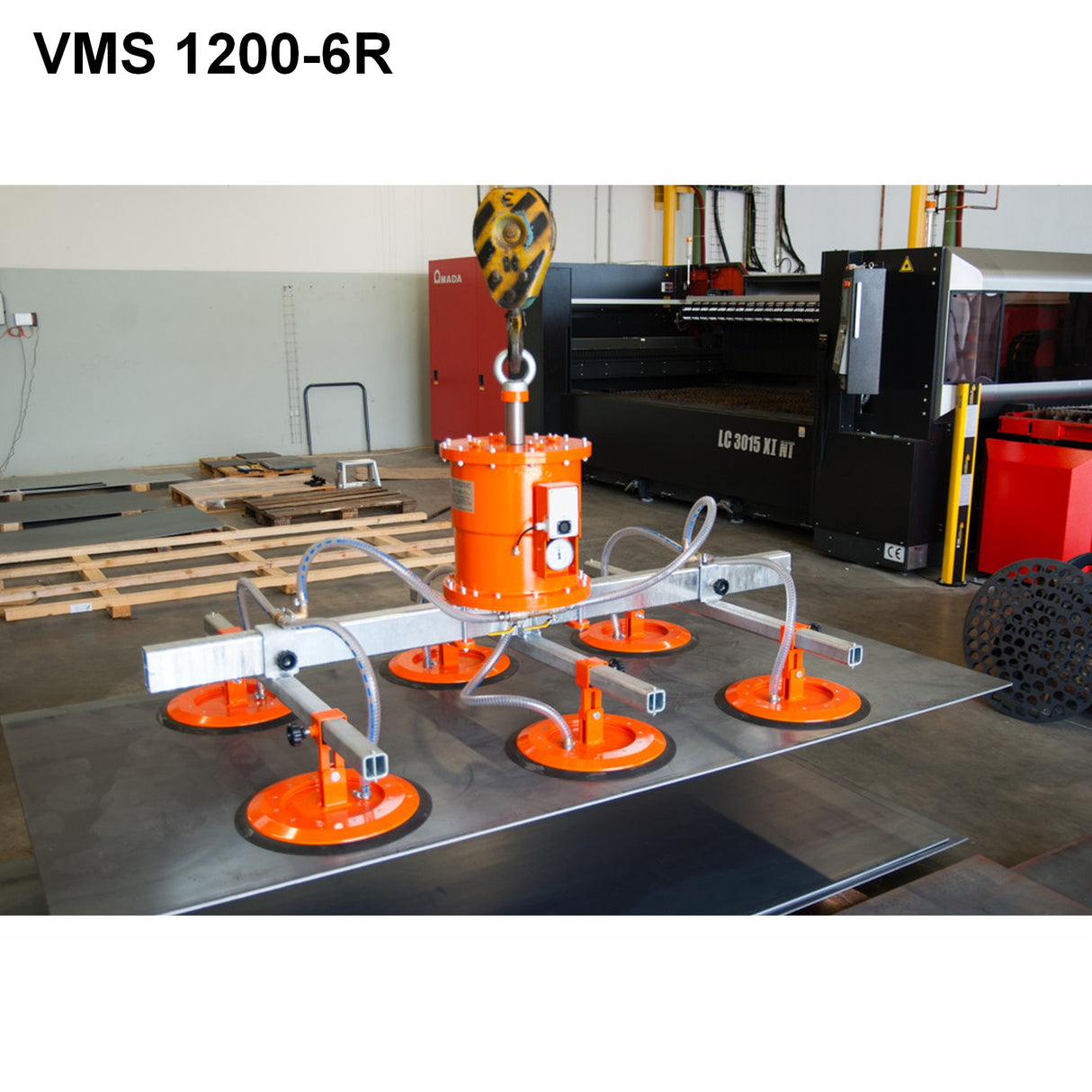

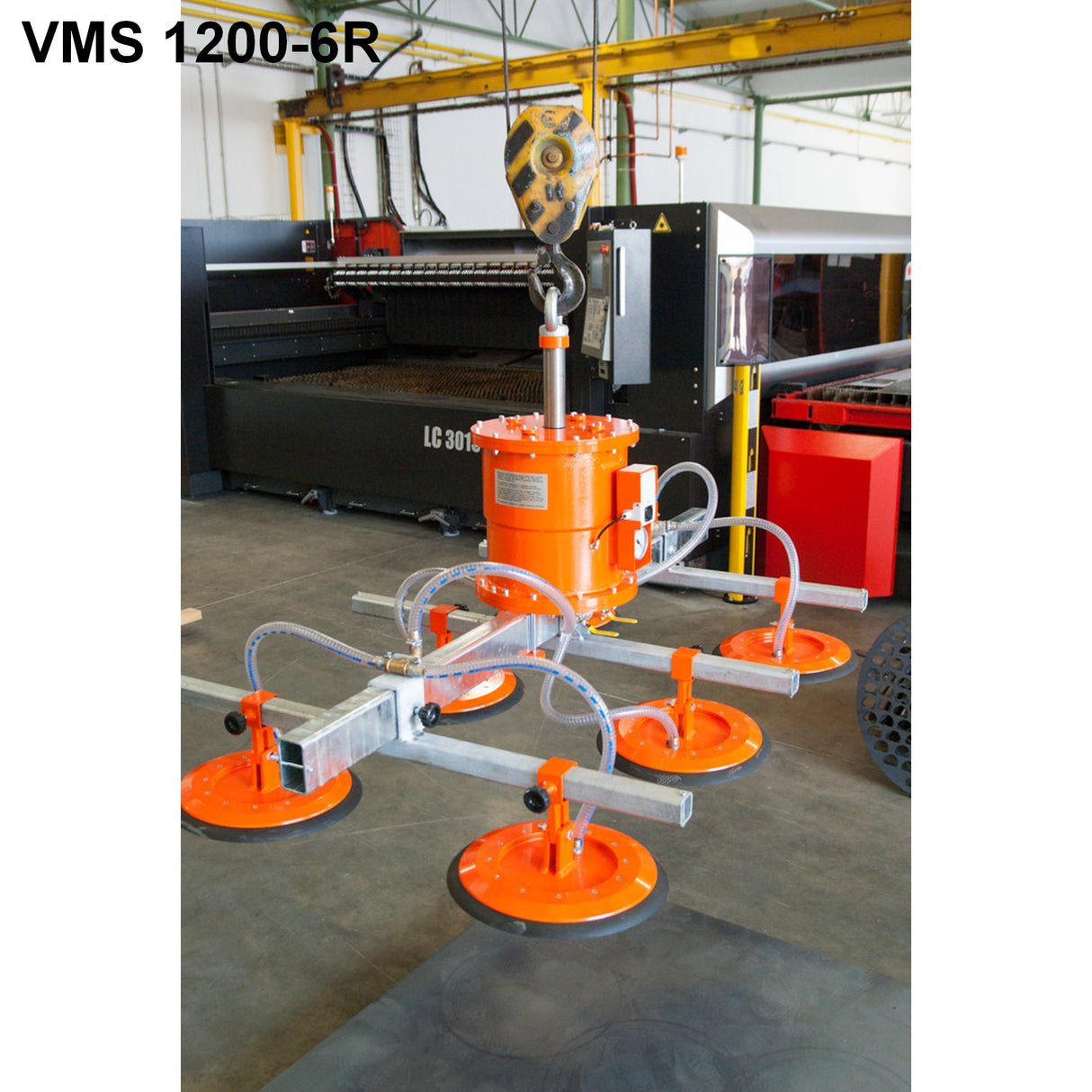

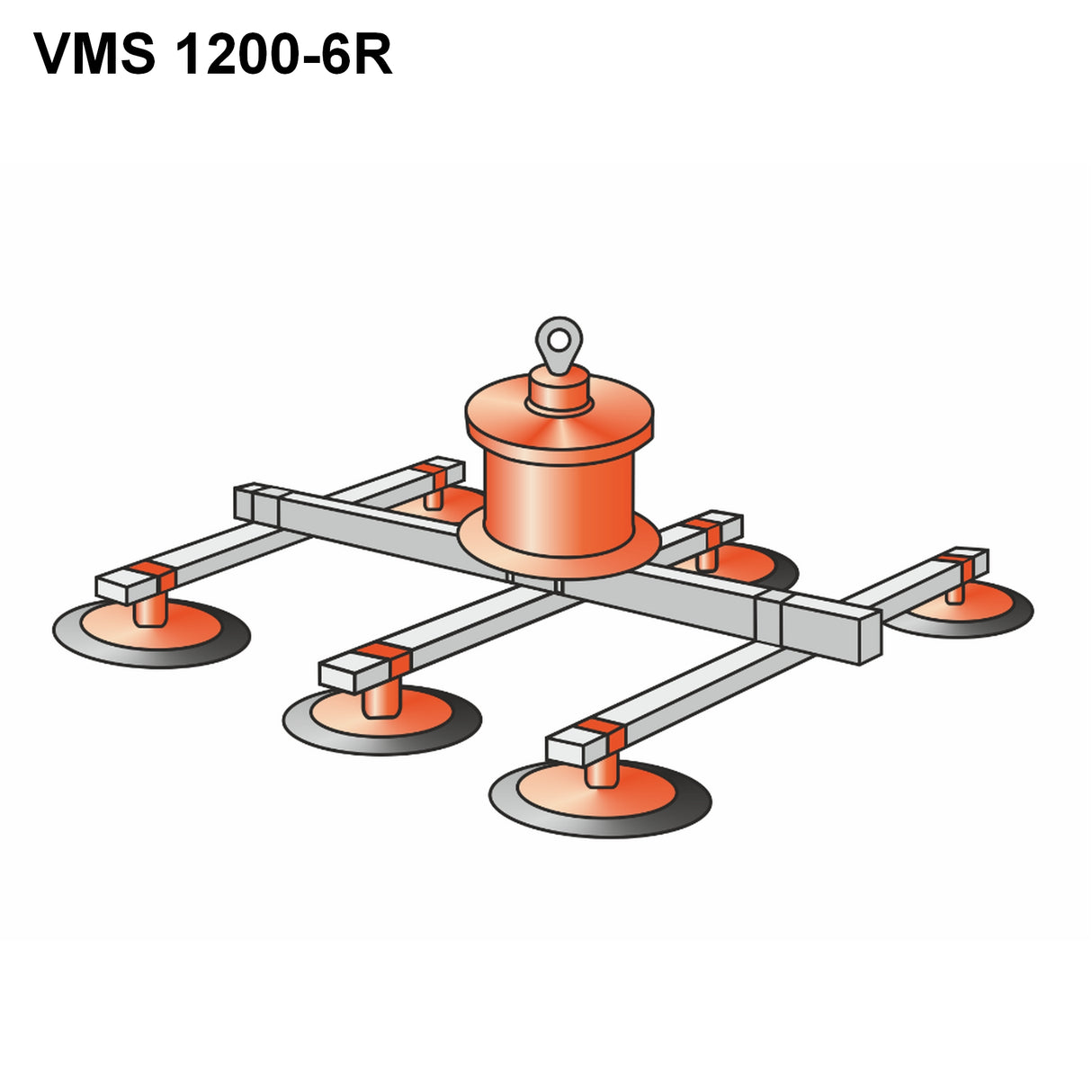

| VMS 1200-6R | 1200 | 3000 × 1500 | 850 × 850 | 1 | 6 | 400 | 206 | 1010 | 1910 / 2200 | 1100 / 1000 | ano |

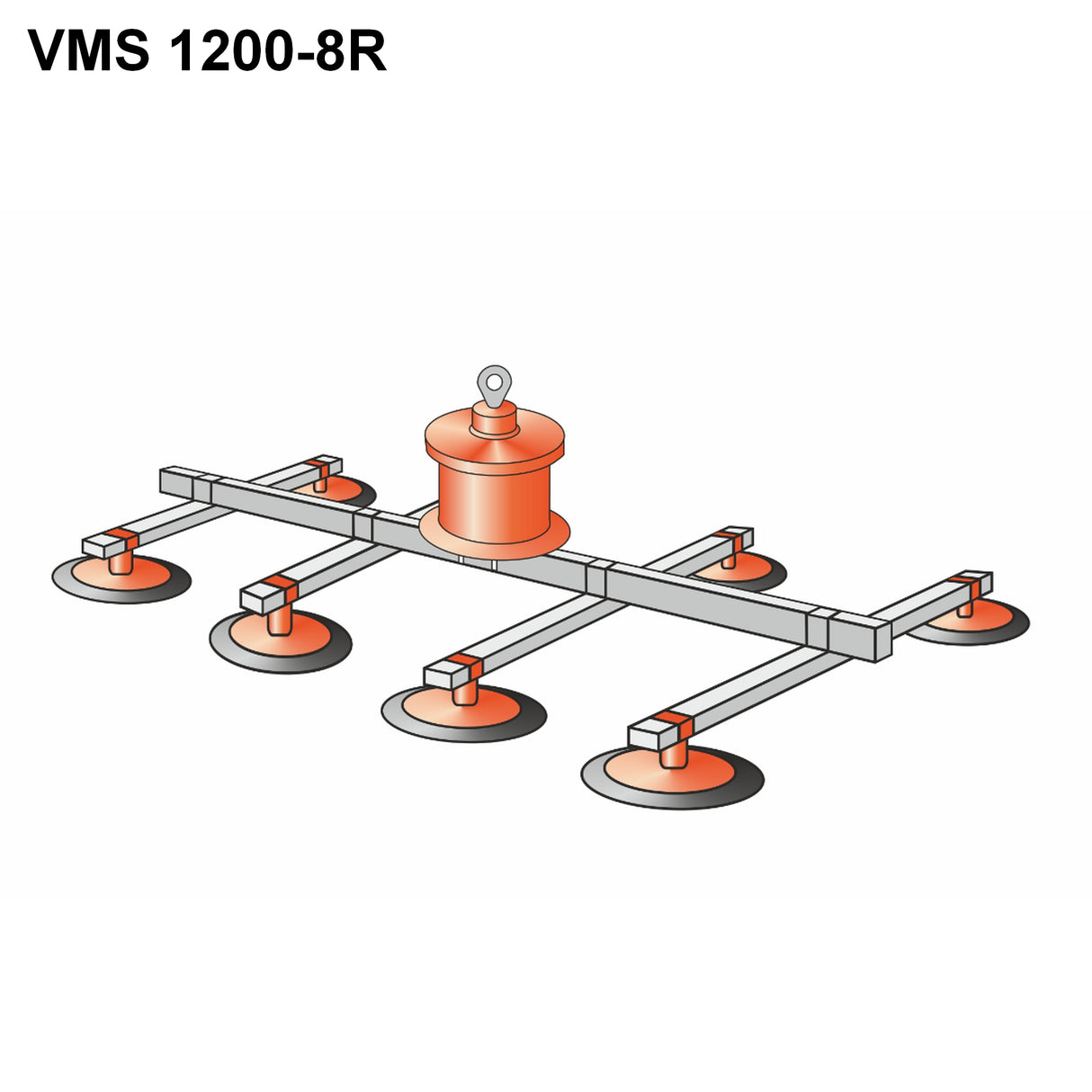

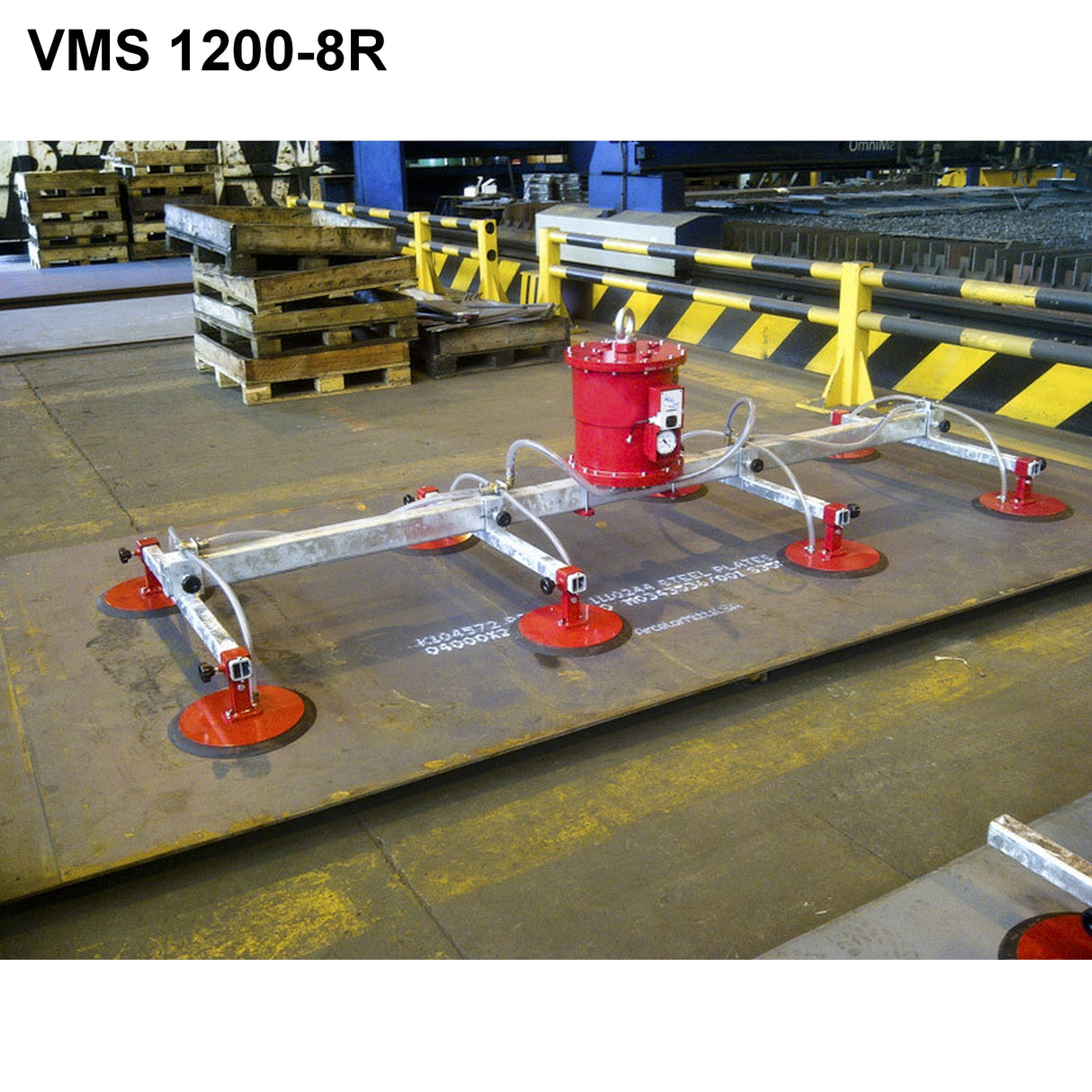

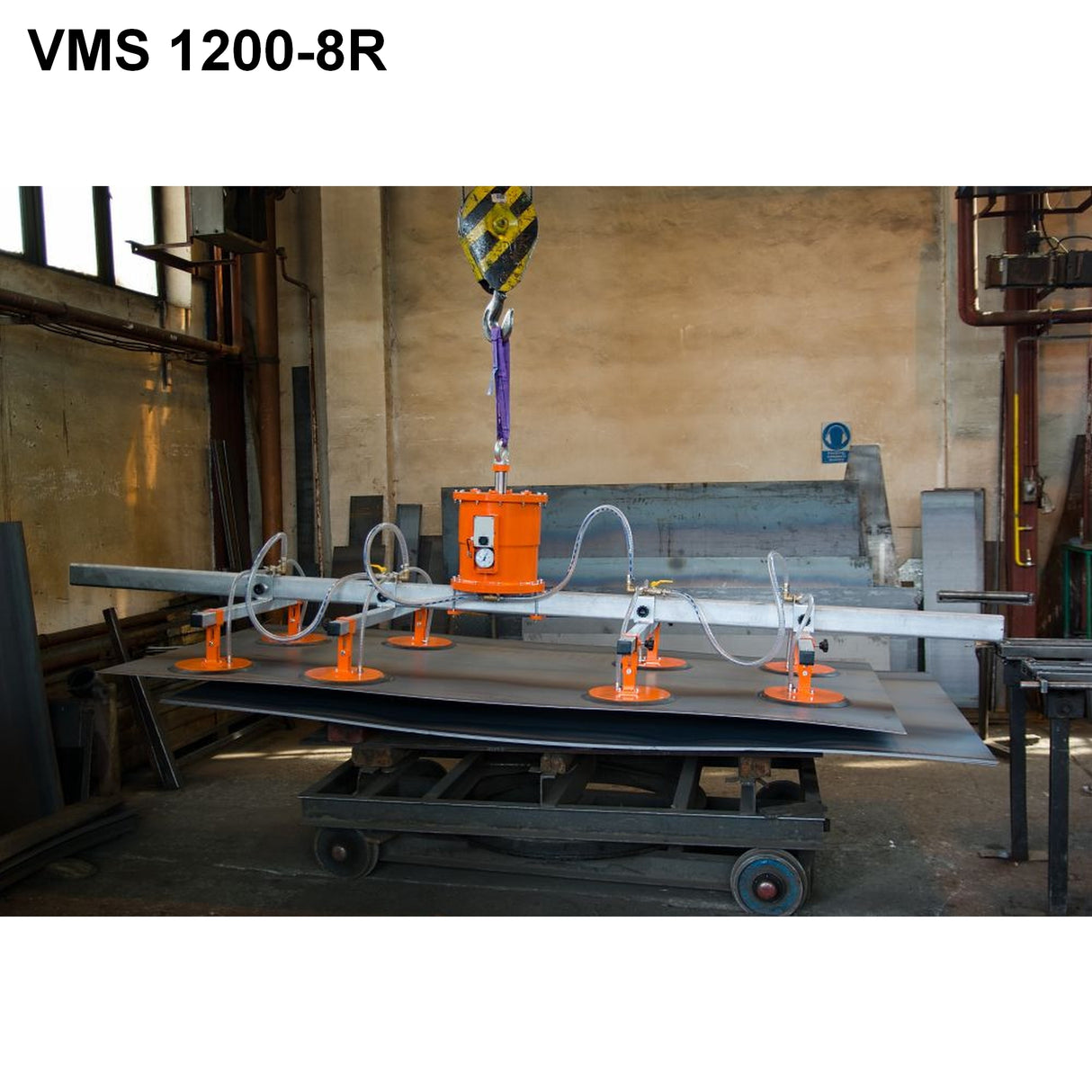

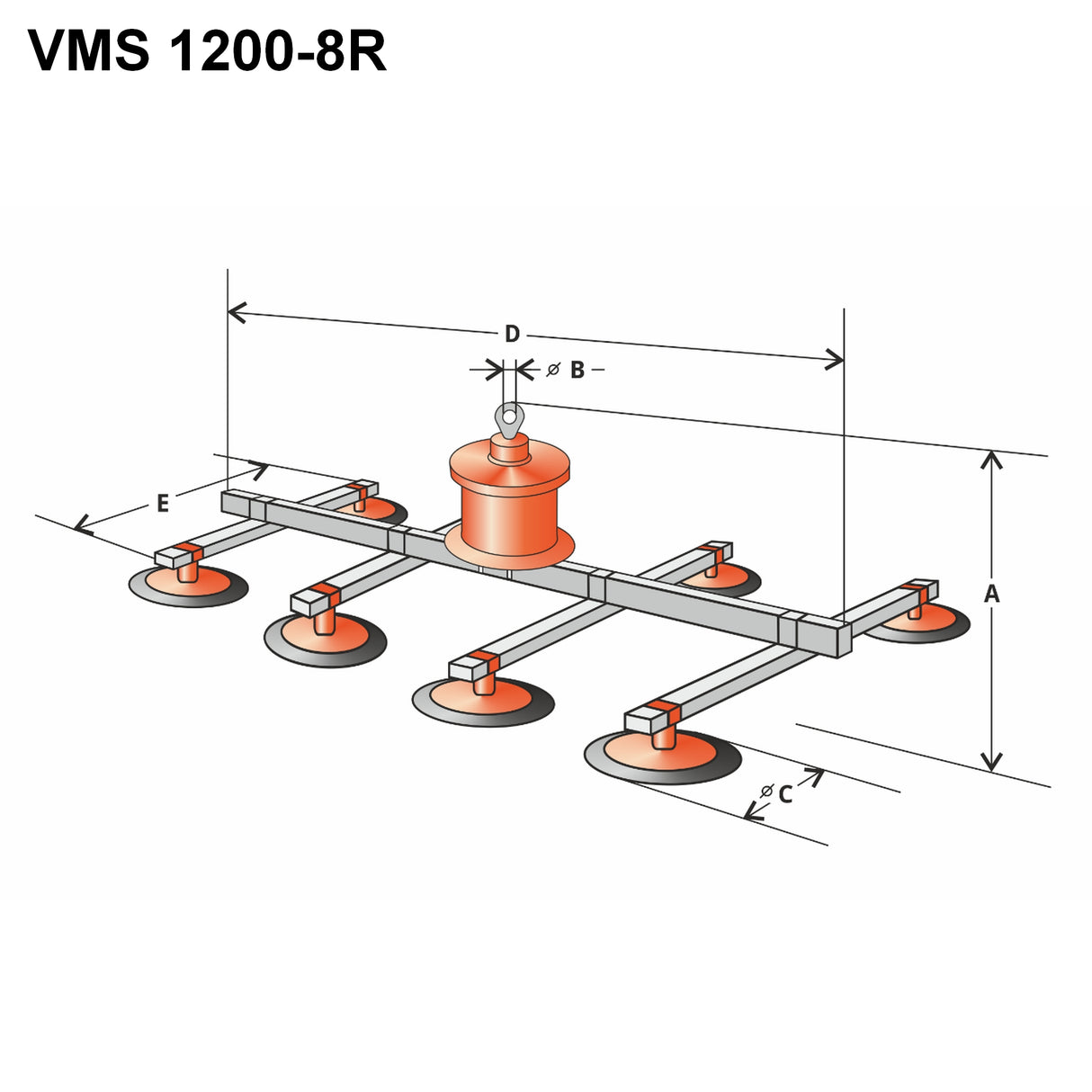

| VMS 1200-8R | 1200 | 4000 × 2000 | 800 × 750 | 1 | 8 | 340* | 266 | 1010 | 3000 | 1100 / 1000 | ano |

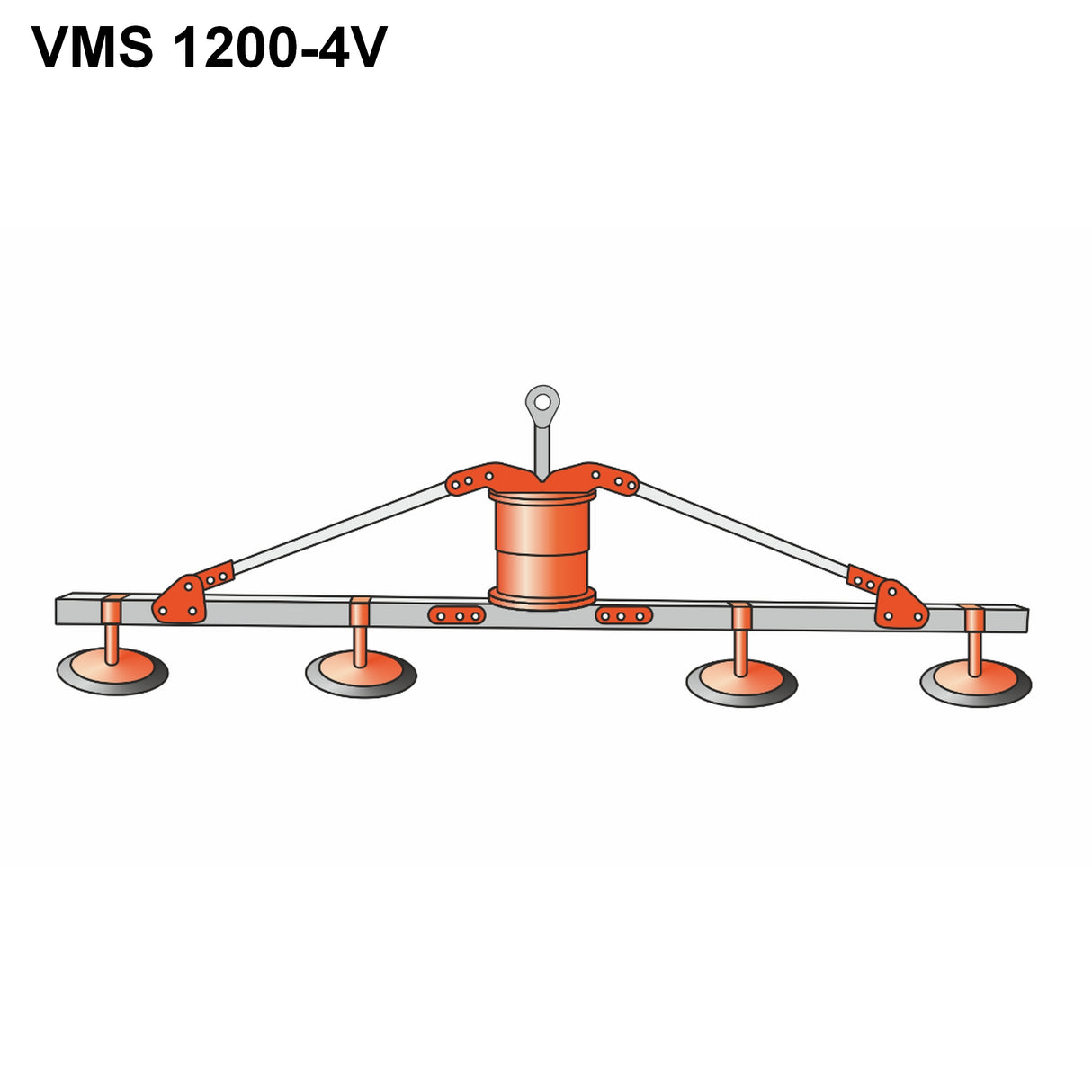

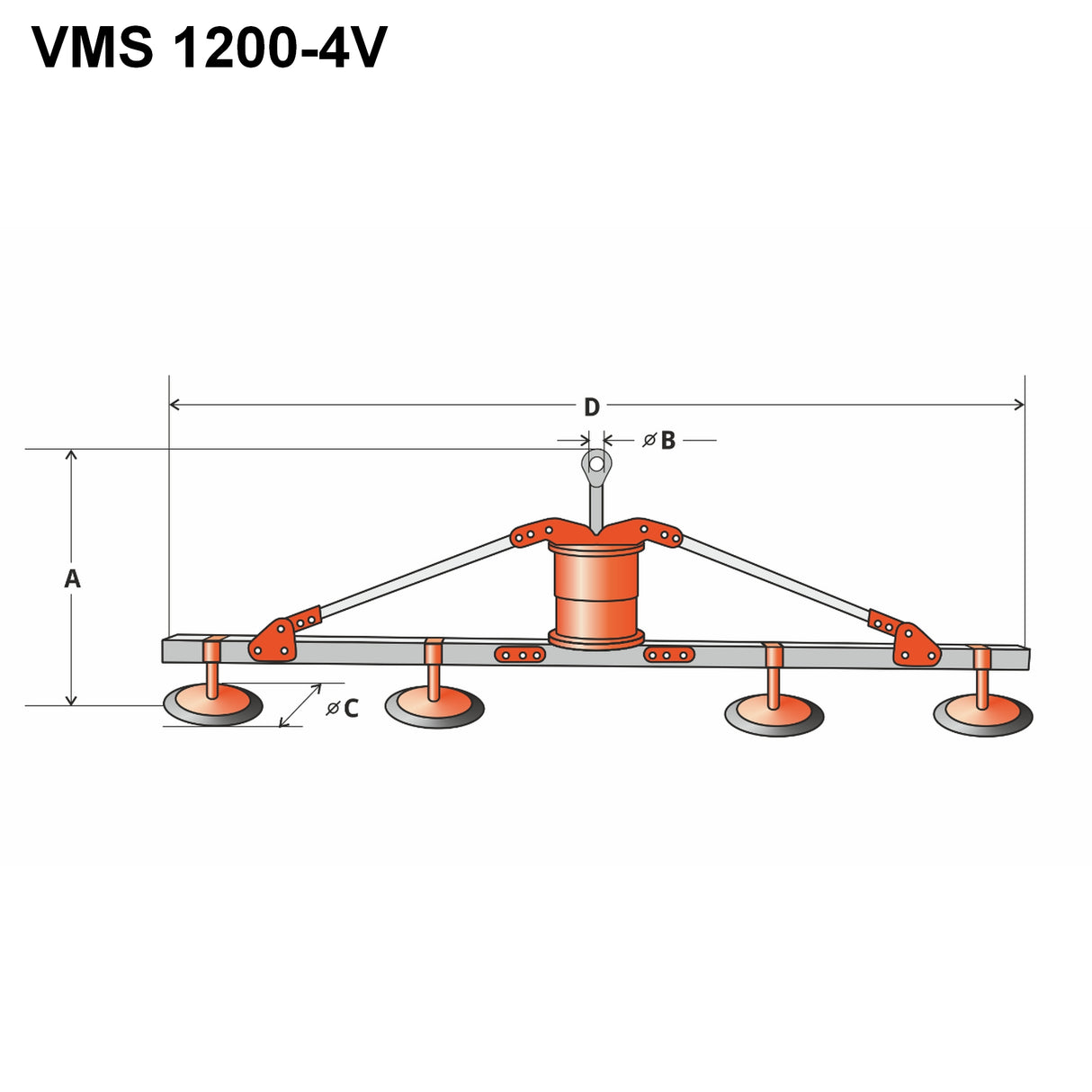

| VMS 1200-4V | 1200 | 6000 × 2000 | 3000 × 1500 | 2 | 4 | 400 | 241 | 1010 | 4600 | — | ano |

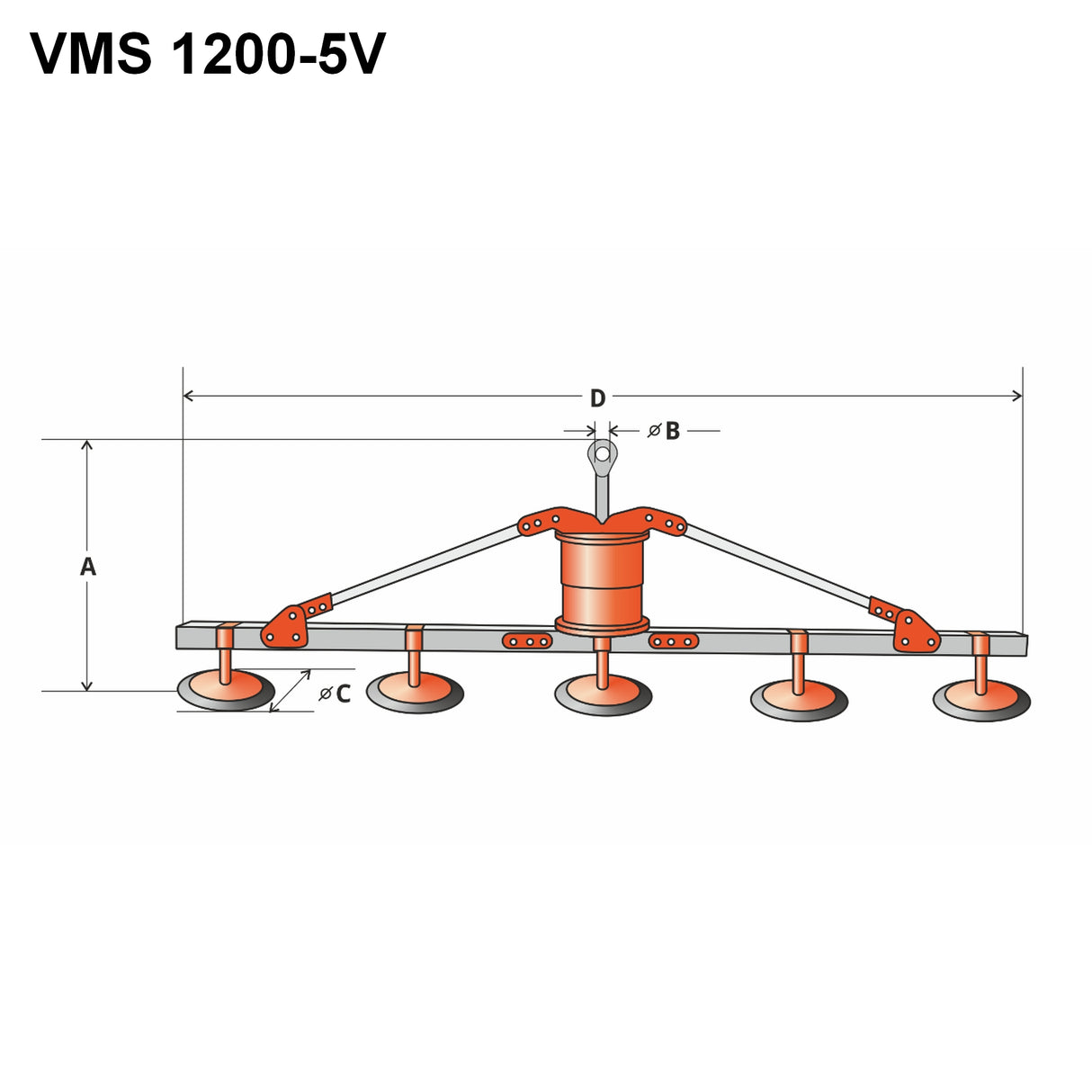

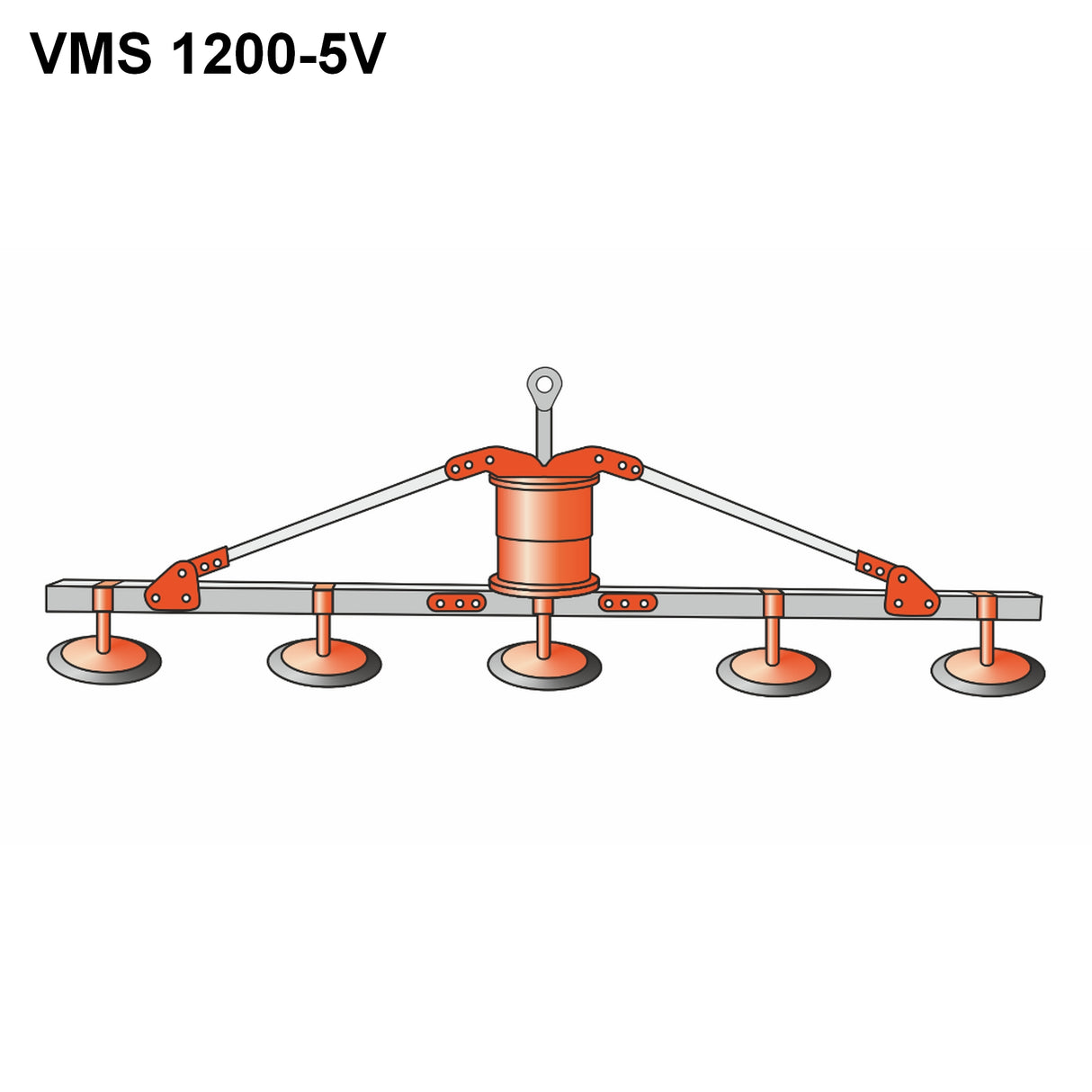

| VMS 1200-5V | 1200 | 6000 × 1000 | 3000 × 1000 | 1 | 5 | 400 | 255 | 1010 | 4600 | — | ano |

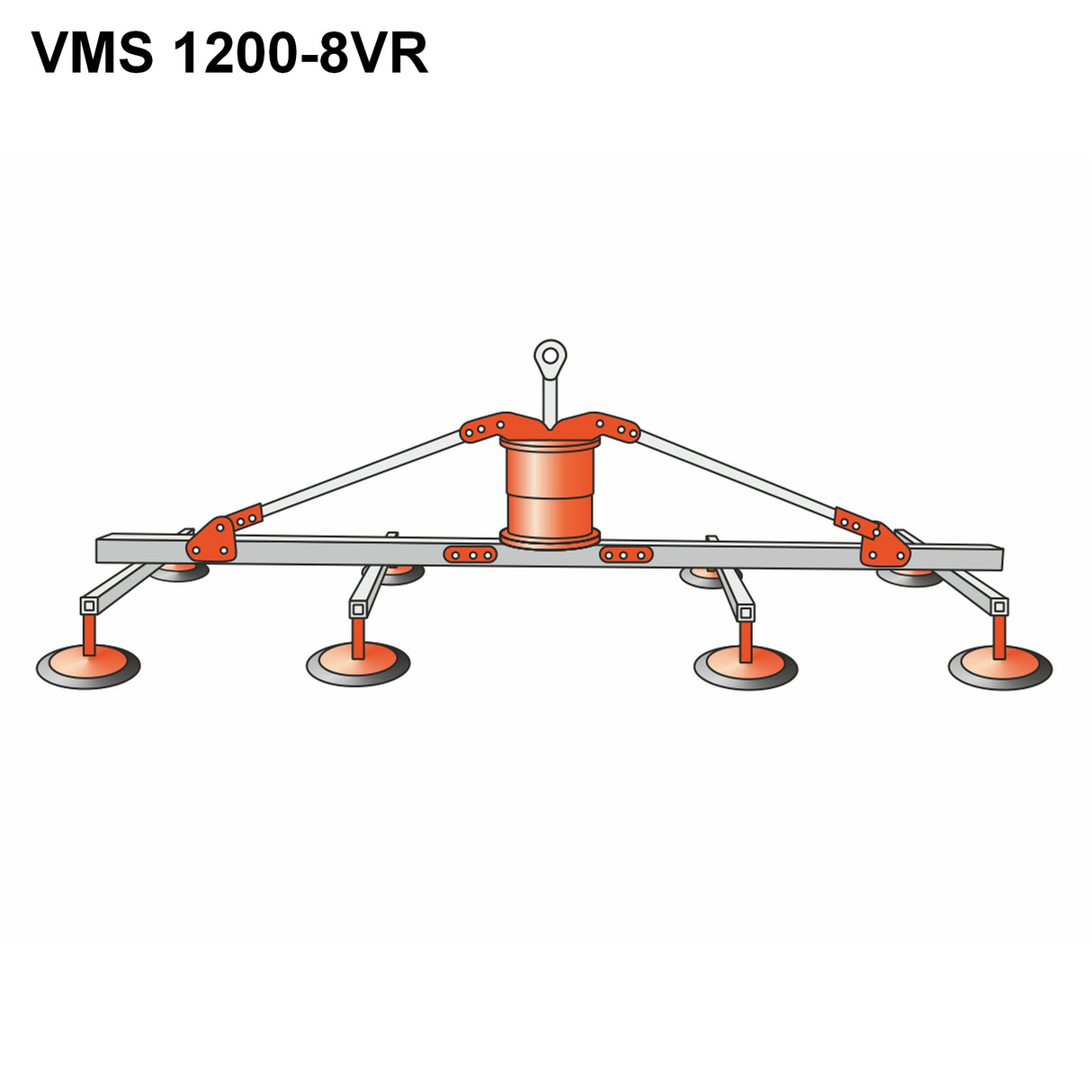

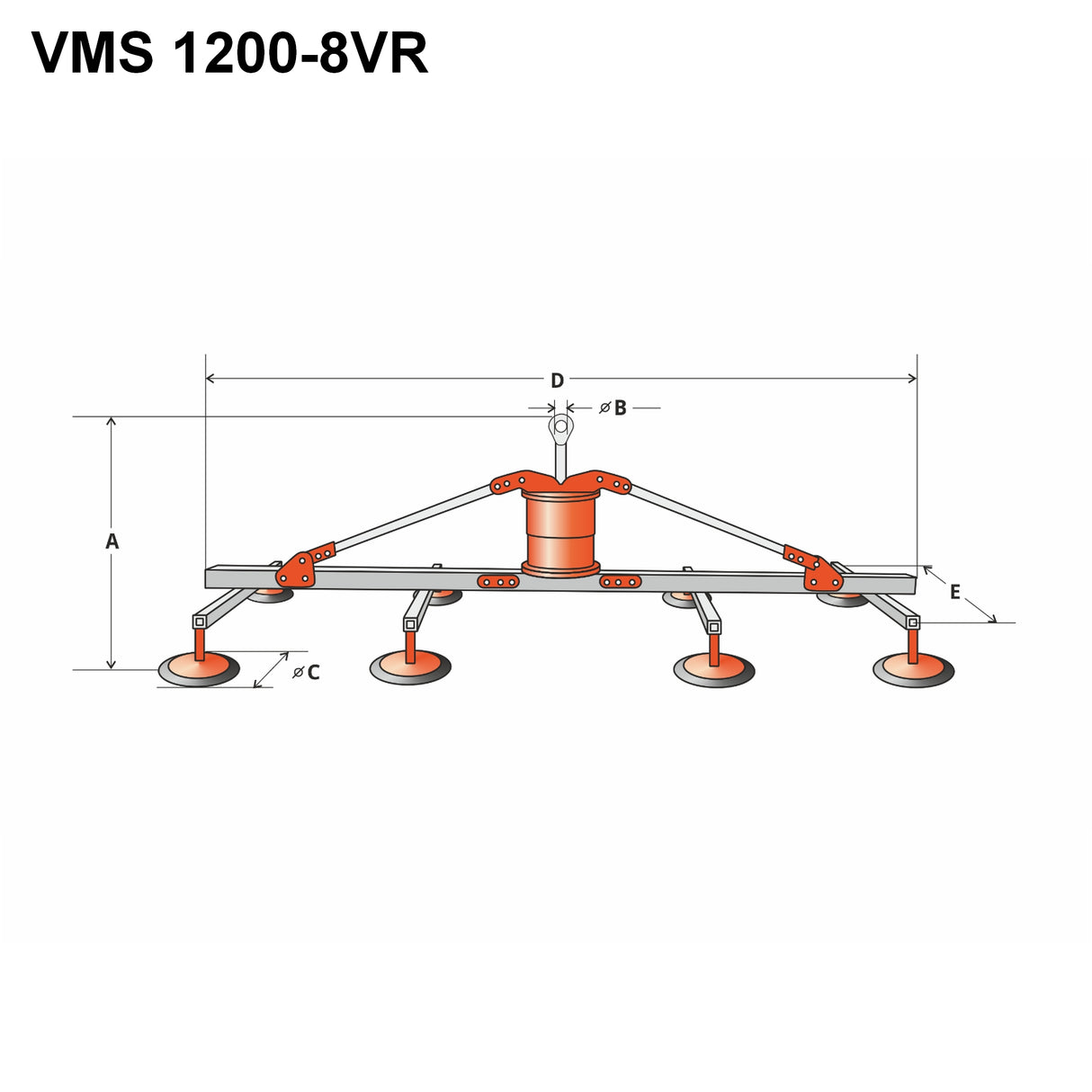

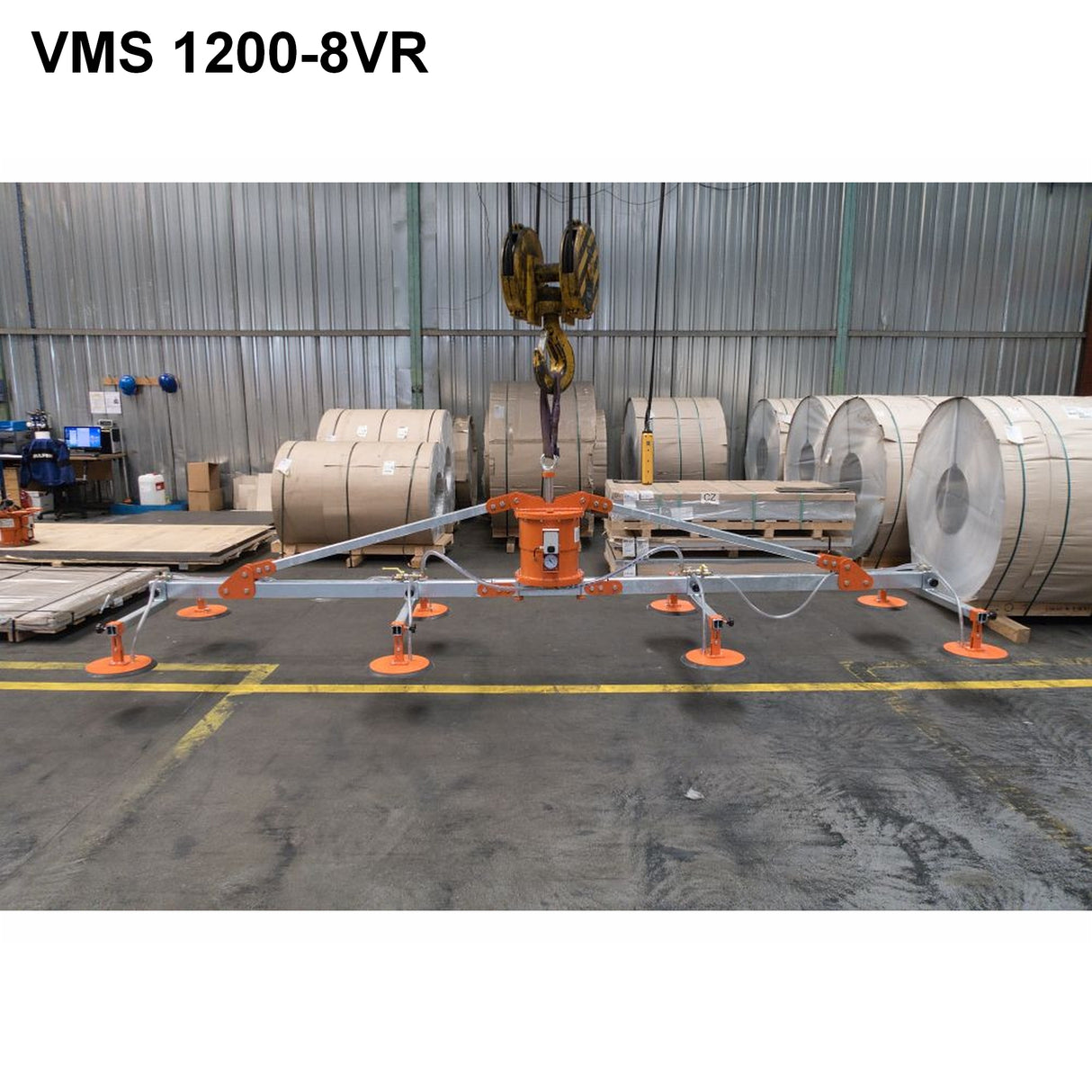

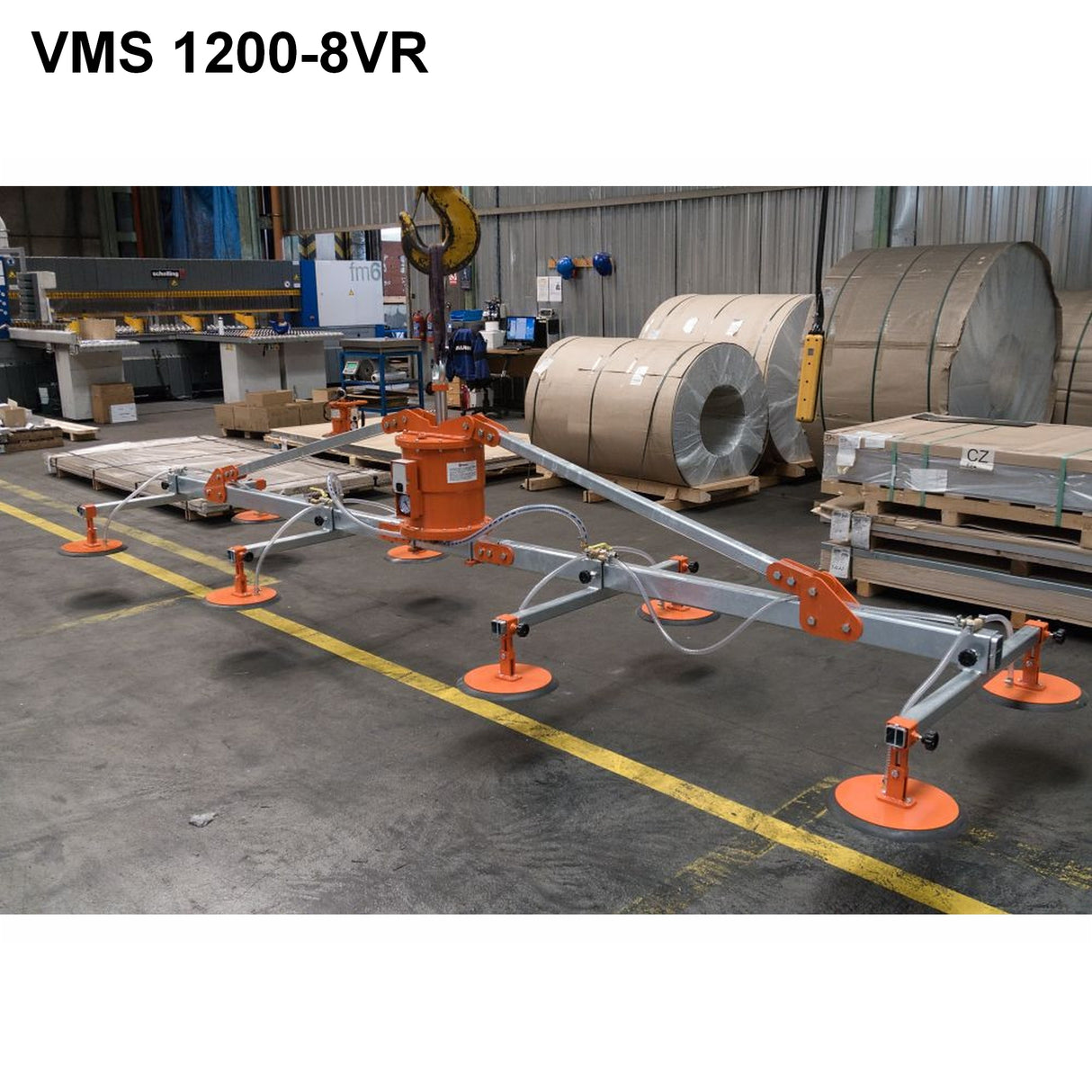

| VMS 1200-8VR | 1200 | 6000 × 2000 | 3000 × 850 | 2 | 8 | 340 | 284 | 1010 | 4600 | 1100 / 1000 | ano |

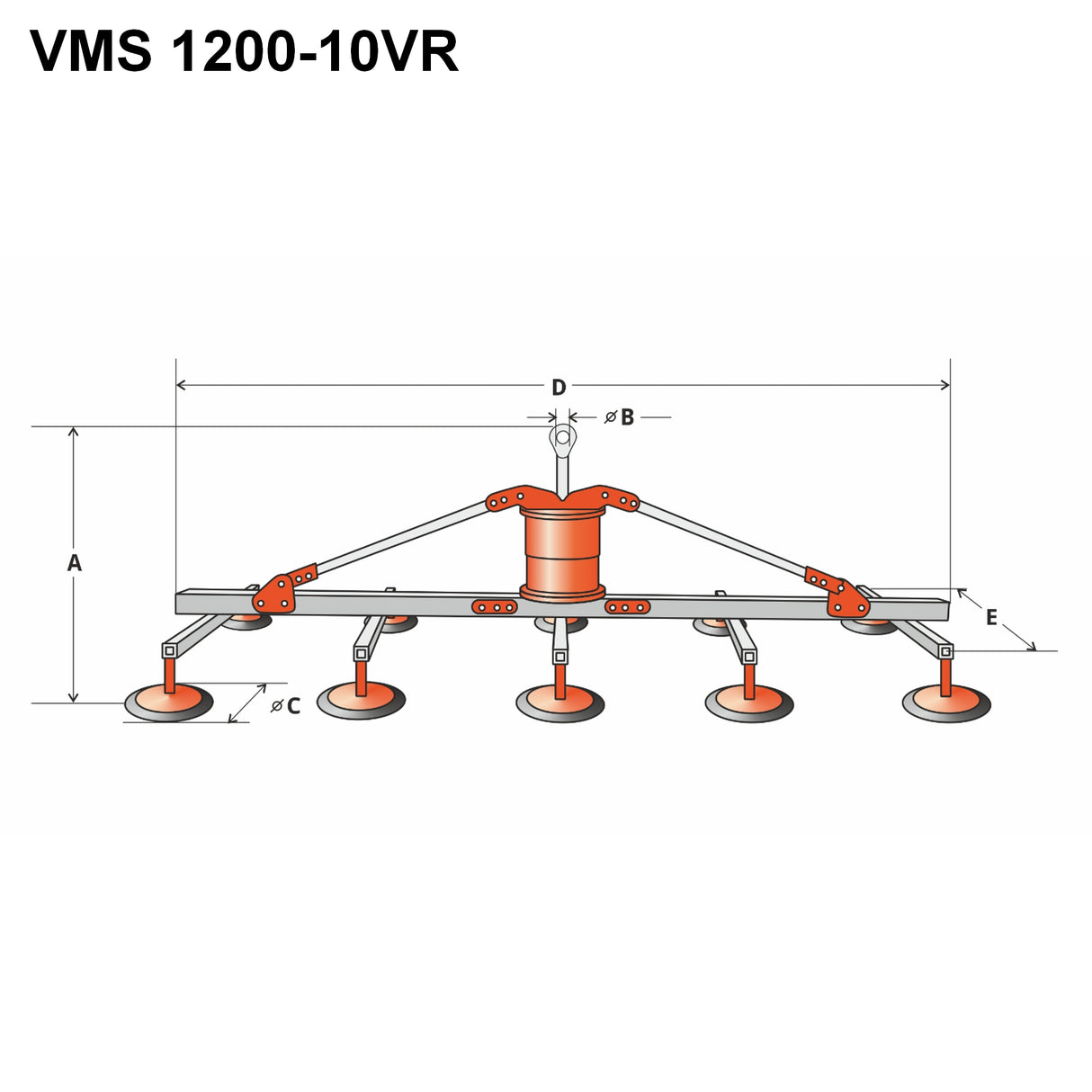

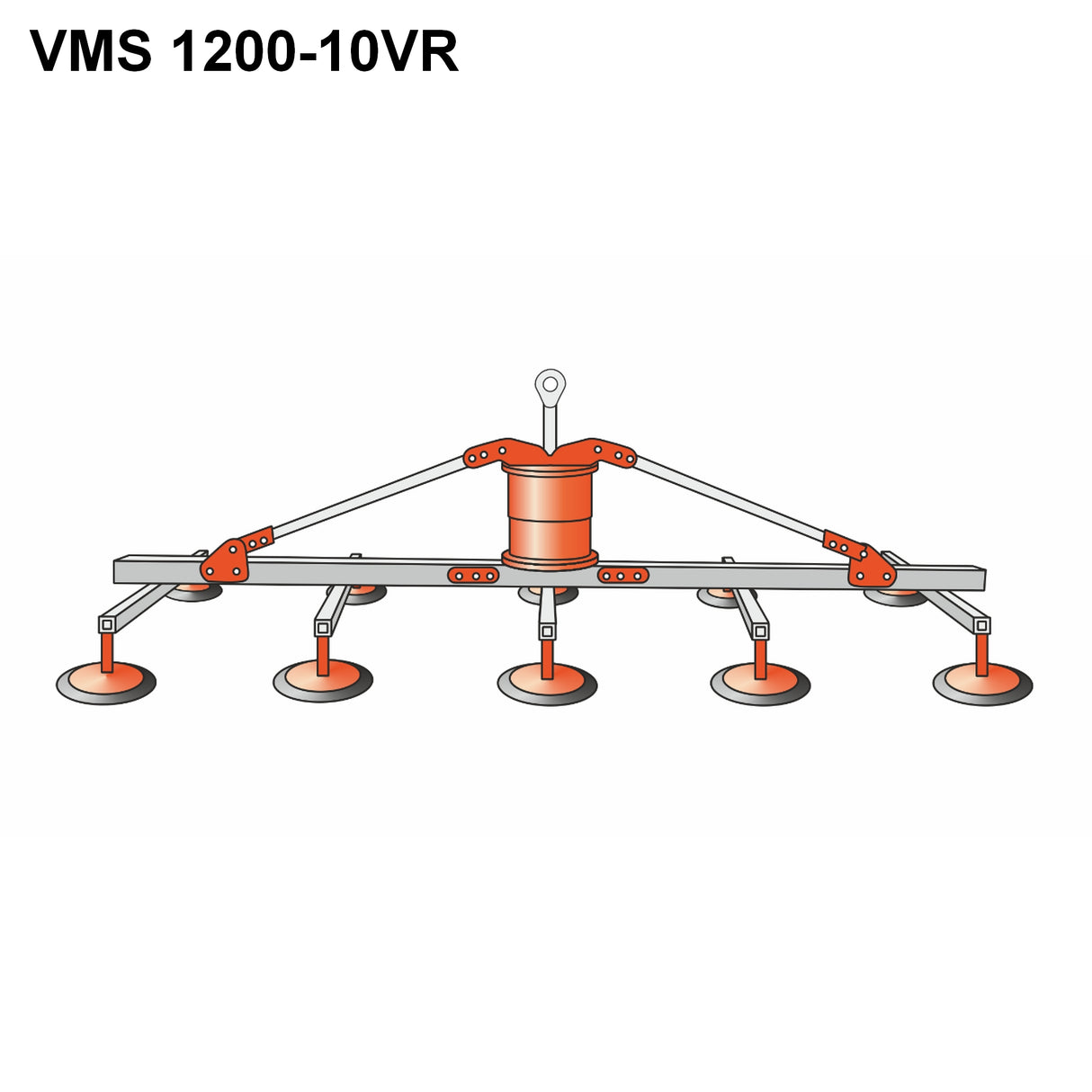

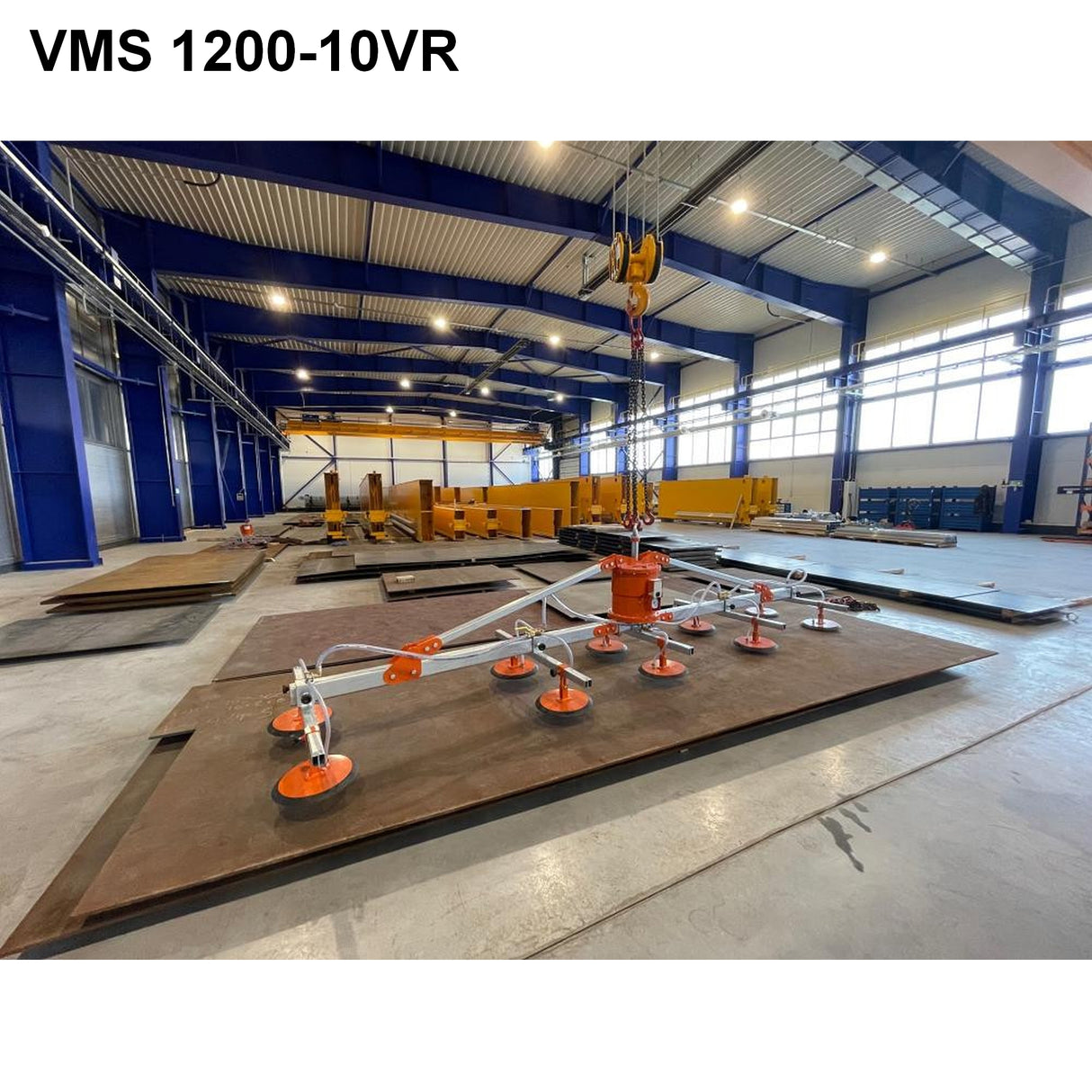

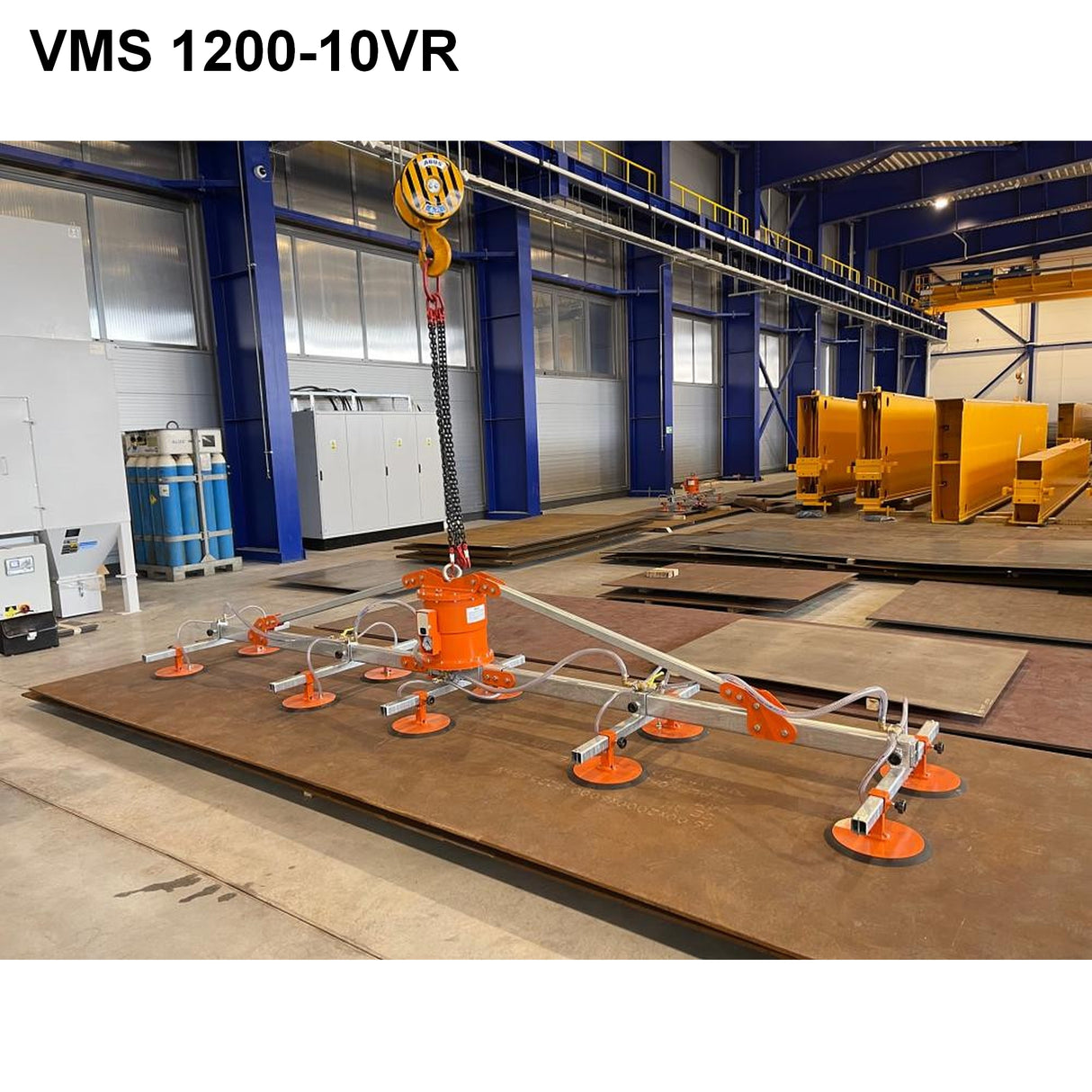

| VMS 1200-10VR | 1200 | 6000 × 2000 | 3000 × 850 | 1 | 10 | 340 | 315 | 1010 | 4600 | 1100 / 1000 | ano |
