Stohovací hák vysokopevnostní bez oka, třída 8, typ-910, červený lak
Stohovací hák vysokopevnostní, třída 8, typ-910, červený lak
Stohovací háky slouží ke zvedání svazků plechů a velkých plátů. Používají se s řetězovými závěsy , vždy v páru , při dodržení svěrného úhlu pramenů vázacího prostředku 30° - 45°, tak aby zdvihací řetěz tvořil linii s ohybem zdvihacího zařízení.

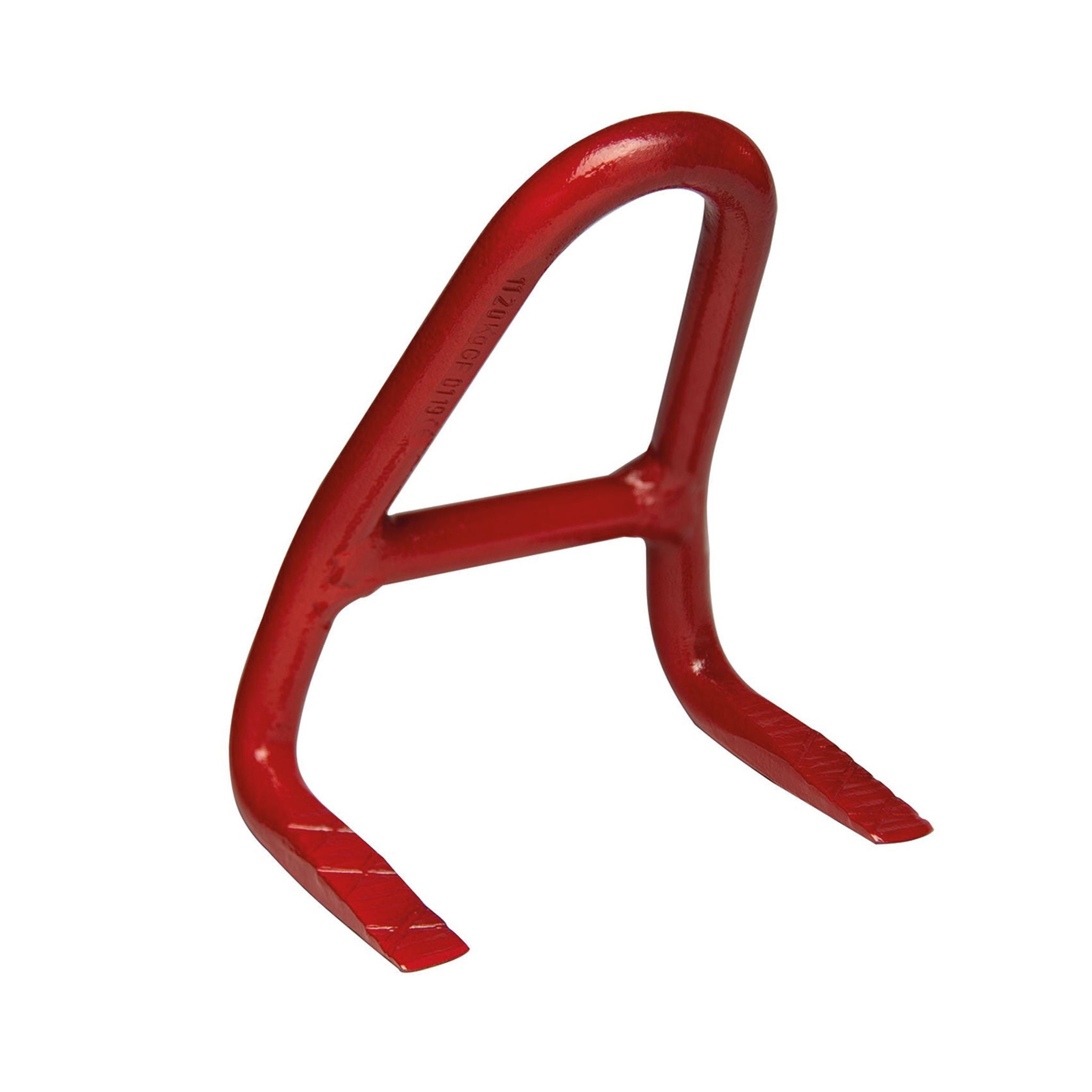

Stohovací hák typ 910 (vysokopevnostní, bez oka , třída 8) - nemá integrované oko, ale připojuje se k řetězu pomocí spojovacího článku, např. spojky typu G. (typ 915 má integrované oko).

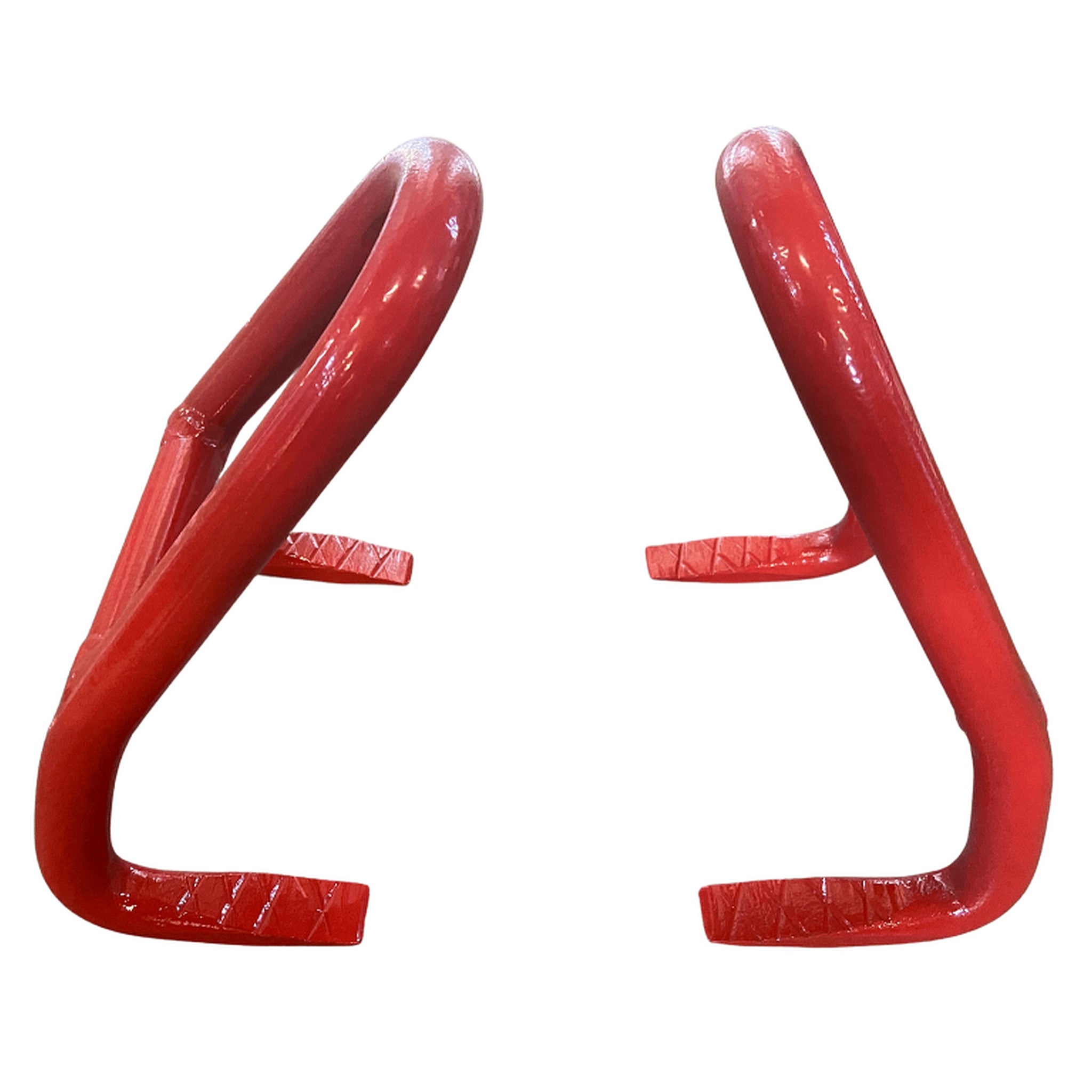

Stohovací háky mají drážkovaný kontaktní povrch pro lepší úchop.

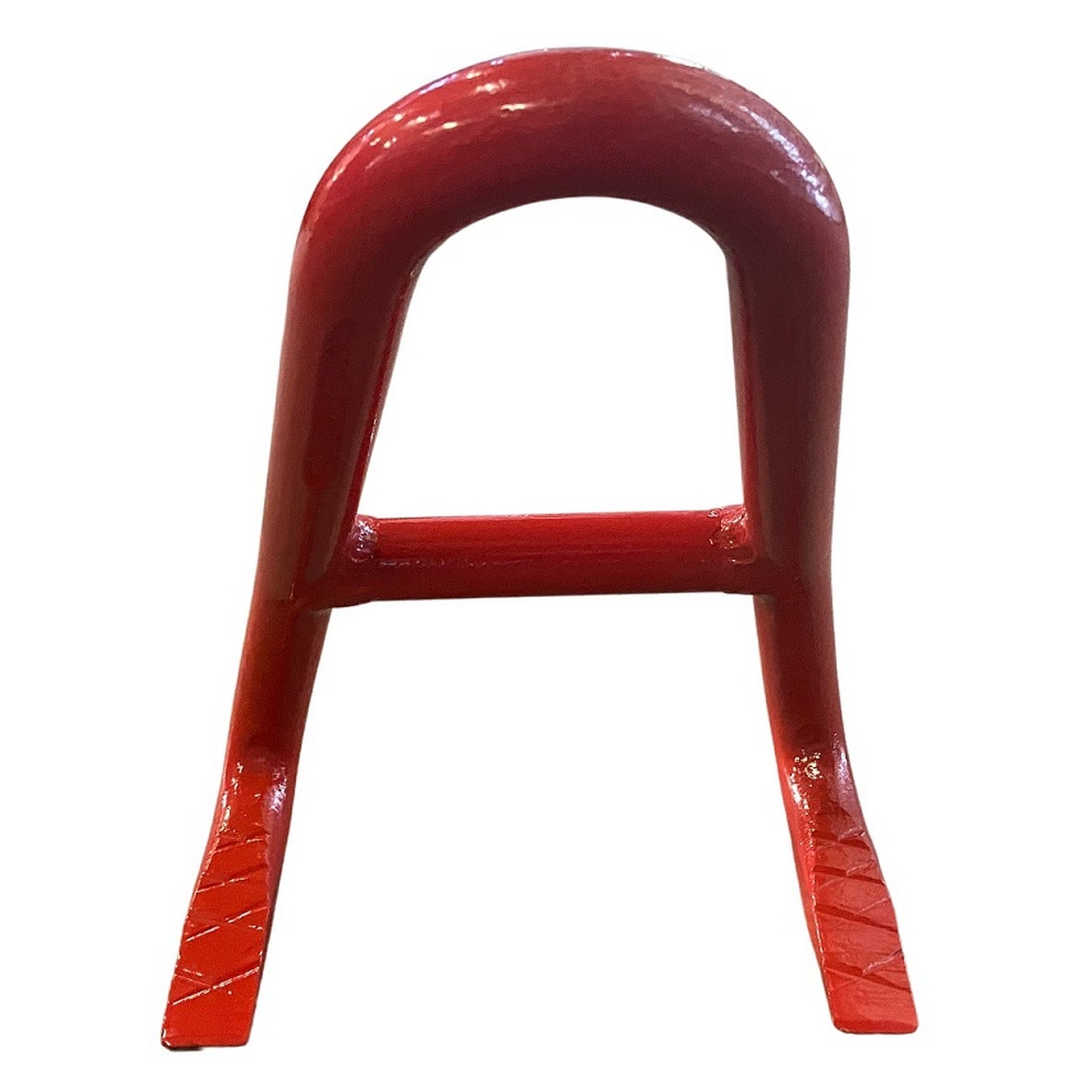

Rozšířená verze, vysoce pevná, žebrovaná kontaktní plocha s mostem.
Povrchová úprava - červená barva.
Břemeno musí doléhat celou plochu na patku háku.
Zatížení pouze na špičce patky je nepřípustné.
Doporučený úhel sklonu ( beta ) je 20° .
Provozní teplota: Trvalé použití je bezpečně do teploty 200 °C .
Koeficient bezpečnosti je 4:1.
Certifikace: Produkty produkty požadavky EU, zejména směrnici o strojních zařízeních 2006/42/ES .
Ceny jsou uvedeny za 1ks, nikoliv za pár.
| Nosnost (1 ks háku)* | A | B. | C | D | E | Hmotnost |
| kg | mm | mm | mm | mm | mm | kg |
| 500 | 180 | 50 | 80 | 18 let | 150 | 1,3 |
| 1120 | 210 | 60 | 95 | 20 | 170 | 1,8 |
| 1500 | 240 | 70 | 105 | 22 | 200 | 2,2 |
| 2000 | 280 | 80 | 115 | 26 | 220 | 3,3 |
| 2500 | 340 | 100 | 120 | 32 | 270 | 6,5 |
| 3200 | 400 | 120 | 140 | 32 | 320 | 8,3 |
| 4000 | 530 | 160 | 180 | 36 | 420 | 13,5 |
| 5300 | 660 | 200 | 210 | 40 | 520 | 19,0 |
| 6000 | 800 | 250 | 250 | 50 | 640 | 33,0 |
| 7500 | 980 | 300 | 300 | 60 | 760 | 60,0 |
| 10 000 | 1000 | 400 | 350 | 70 | 800 | 75,0 |
* Používají se vždy v páru.
Důležitá pravidla pro používání:
-
Vždy v páru: Stohovací háky nejsou konstruovány pro samostatné použití (1 ks) k vyváženému zdvihu, protože hrozí vyklouznutí břemene.
-
Svíraný úhel: Nejbezpečnější a výrobcem doporučený úhel sklonu ramen vázacího prostředku je v rozmezí 30° až 45° . Pokud by byl úhel větší (nad 60°), nosnost páru dramaticky klesá a hák se může v oku deformovat.
-
Třída 8: Červený lak značí vysokopevnostní ocel třídy 8. Koeficient bezpečnosti je u těchto komponent 4:1.
Pokud máte konkrétní kus a nejste si jisti, hledejte na těle háku vyraženou hodnotu WLL (např. WLL 1.12T), což je nosnost jednoho kusu v přímém tahu. Pro výpočet páru pak použijte koeficient dle sklonu (pro 45° je to obvykle WLL x 1,4 ).
Návod na použití Stohovací hák vysokopevnostní bez oka, třída 8, typ-910, červený lak_Pavlínek sro.
