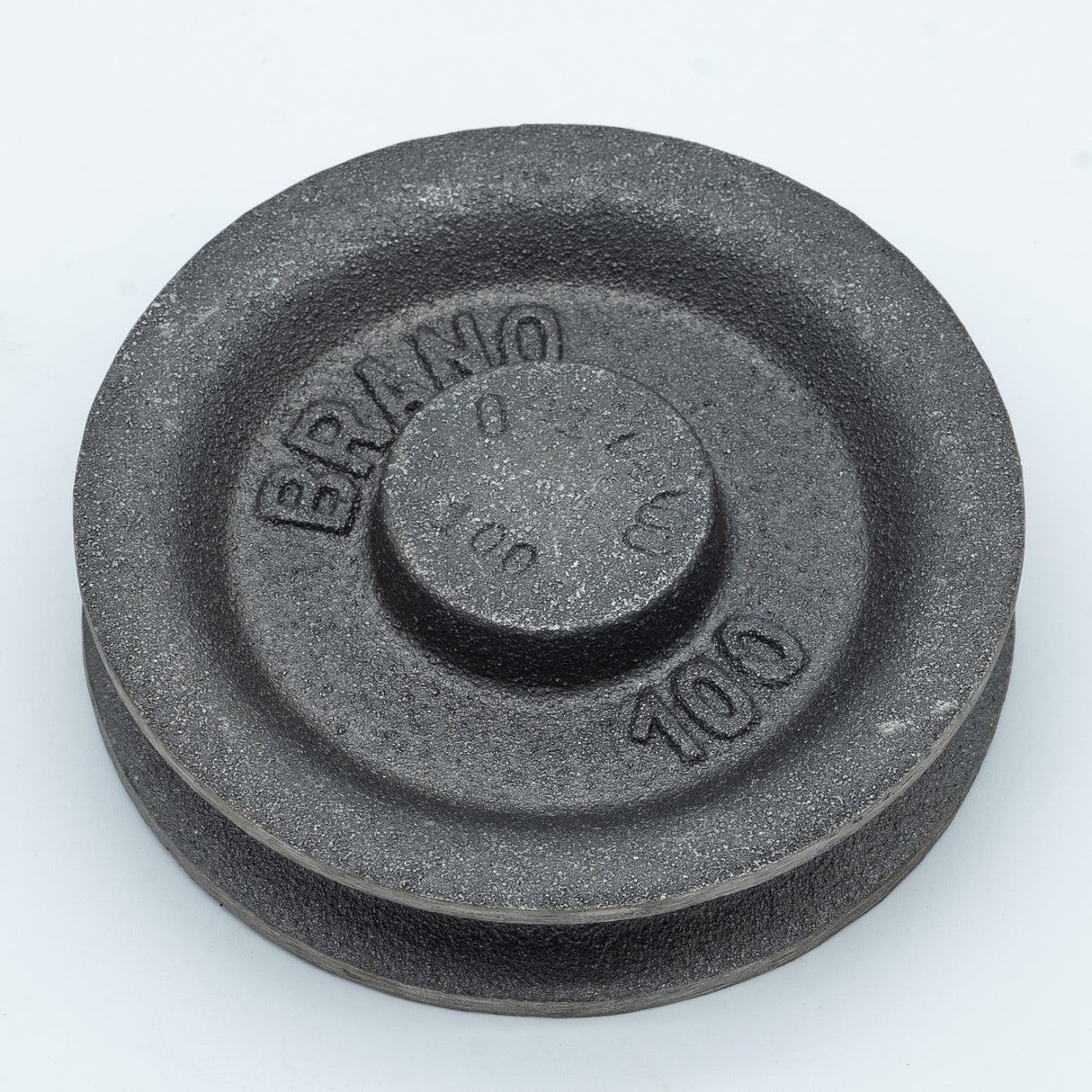

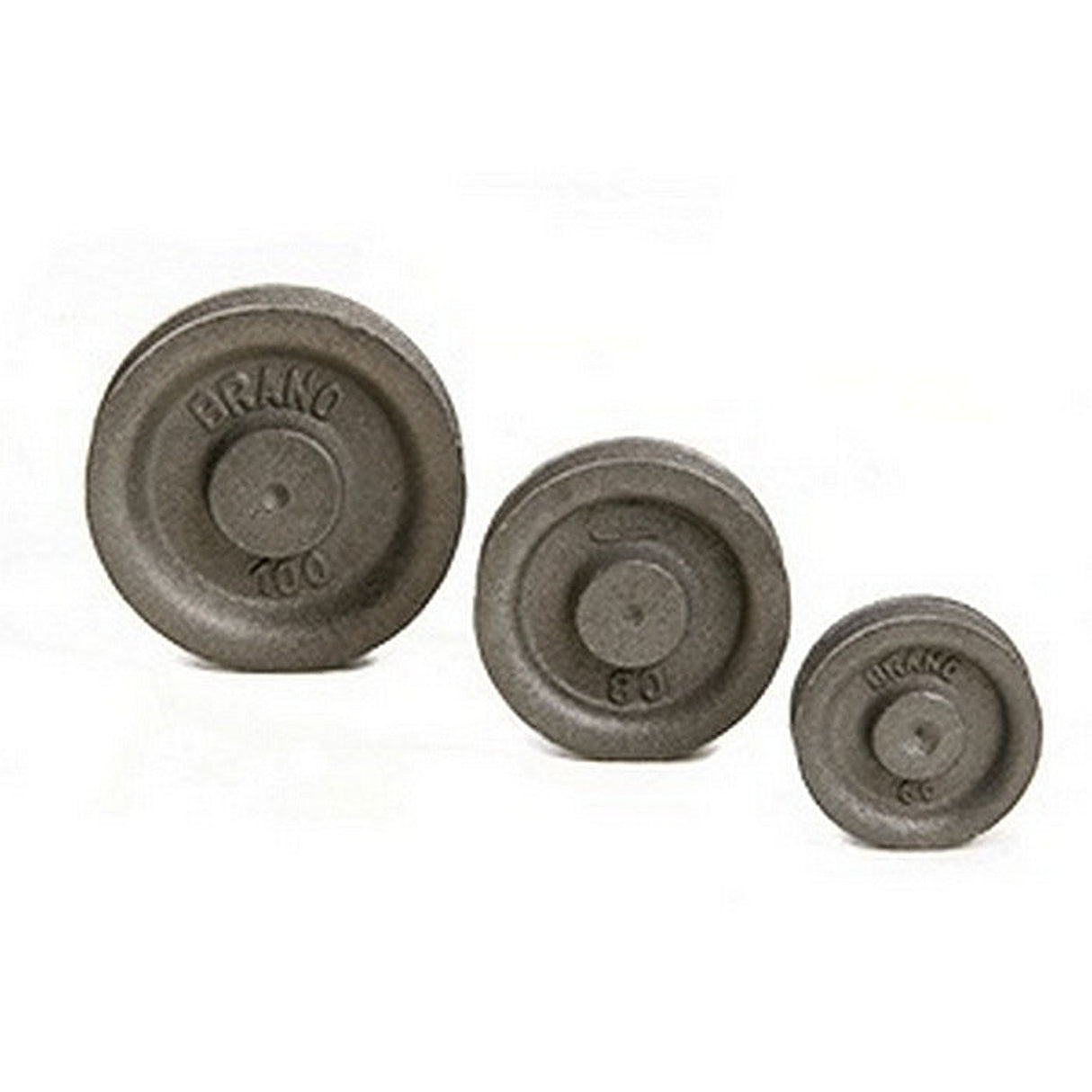

Kladka litá BRANO - polotovar
Jedná se o polotovar pro výrobu kladek pro nejrůznější účely použití.
Např. posilovací a cvičební stroje, závěsná zařízení, vedení lan a mnoho jiných aplikací.
Kladky mají předlitý důlek pro vrtání středového otvoru.
Středový otvor pro páku kladky si zákazník zhotoví podle svých potřeb.

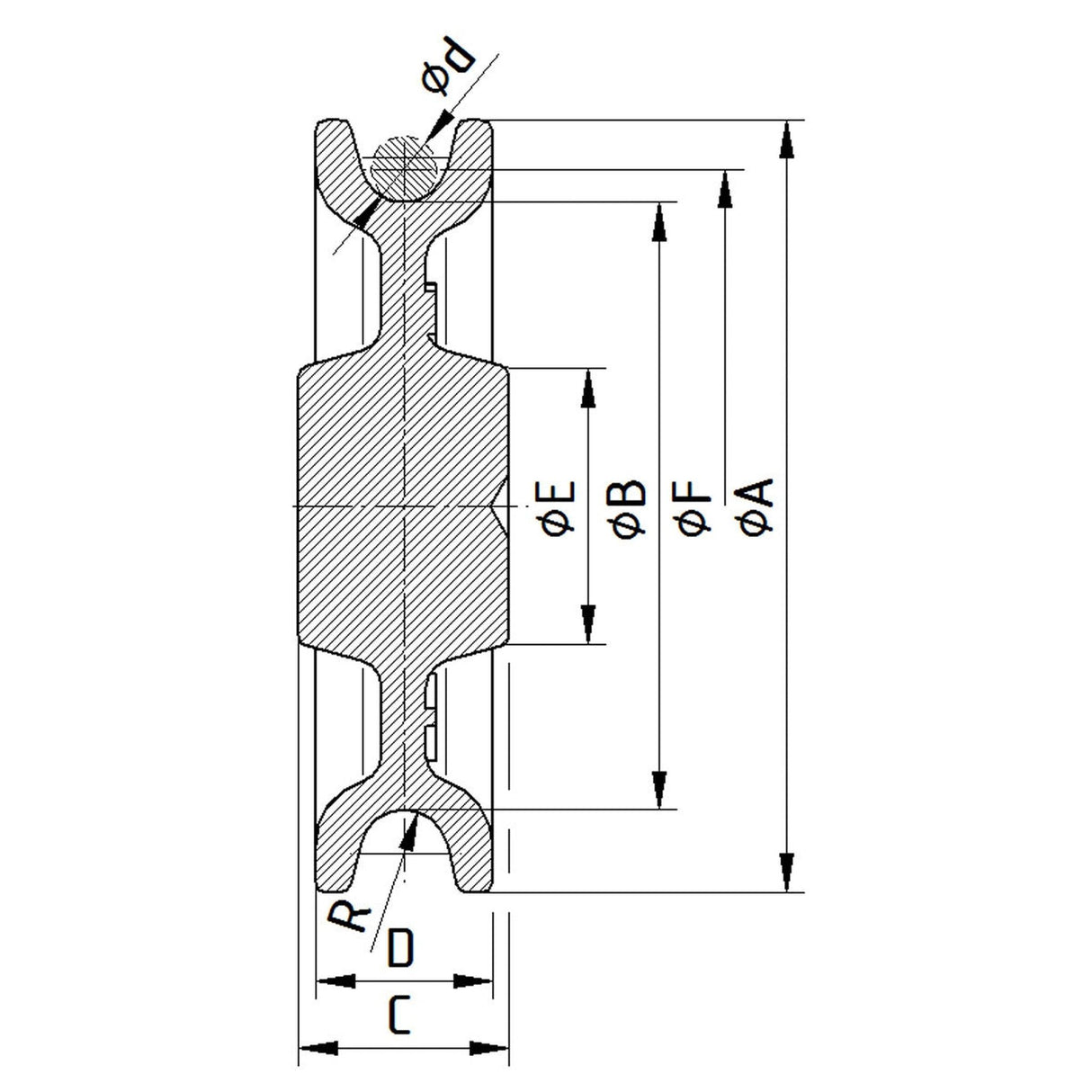

Doporučený průměr lana Ø d dle ČSN 271820.
Ø dmax = R/(0,53 ÷ 0,56)
Ø d = F/(14 ÷ 26)
| Průměr kladky | A | B | C | D | E | R | Hmotnost |
| mm | mm | mm | mm | mm | mm | mm | kg |
| 30 | 30 | 20 | 11 | 11 | 13 | 2,5 | 0,05 |
| 40 | 40 | 30 | 12 | 12 | 15 | 3,0 | 0,07 |
| 50 | 50 | 36 | 17 | 16 | 15 | 4,0 | 0,10 |
| 60 | 60 | 45 | 18 | 16 | 26 | 4,0 | 0,17 |
| 70 | 70 | 55 | 19 | 16 | 25 | 4,0 | 0,23 |
| 80 | 80 | 61 | 23 | 20 | 28 | 5,0 | 0,34 |
| 90 | 90 | 71 | 24 | 20 | 30 | 5,0 | 0,50 |
| 100 | 100 | 81 | 26 | 22 | 35 | 6,0 | 0,70 |
| 120 | 120 | 98 | 28 | 26 | 35 | 8,0 | 0,85 |
