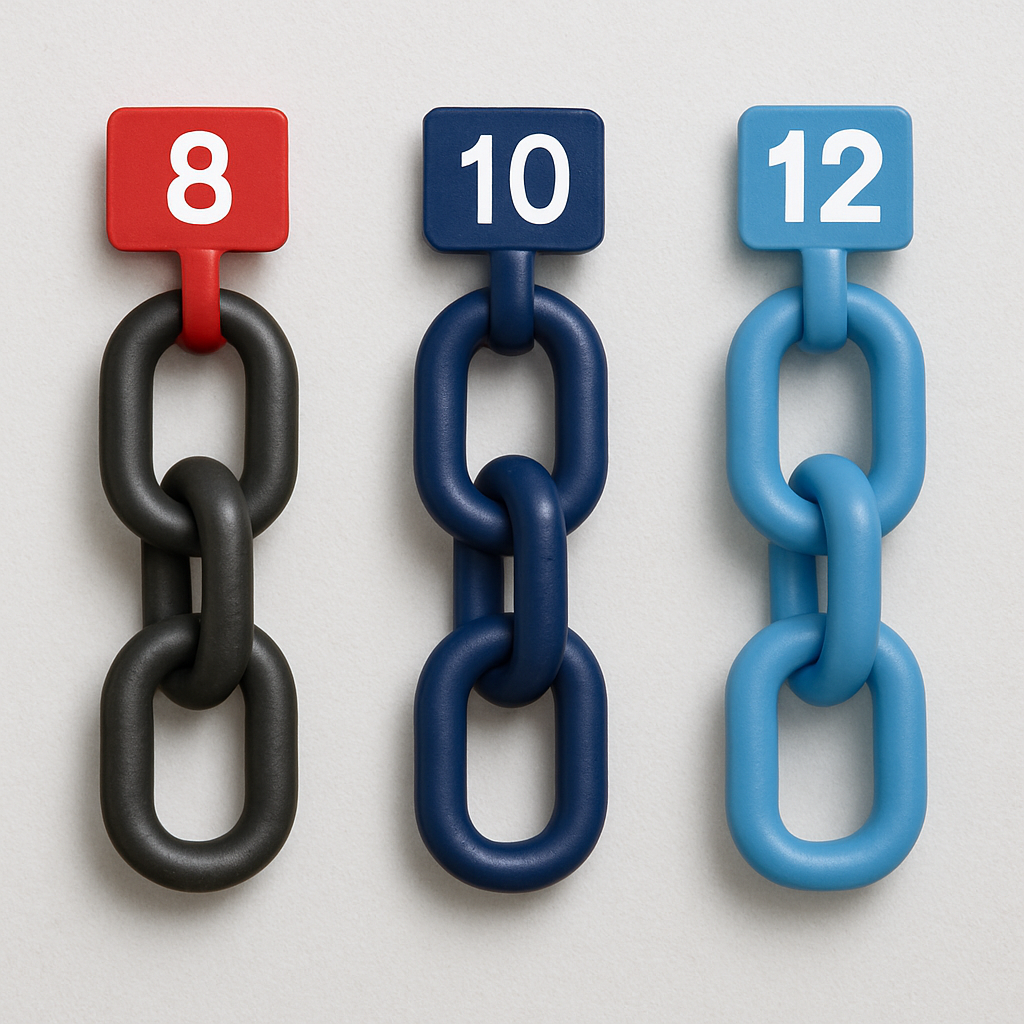

Pevnostní třída vázacího řetězu rozhoduje o tom, jak těžký náklad bezpečně zvedne, jak těžký bude samotný závěs a jaké budou pořizovací náklady. Nejčastěji se v praxi používají tři třídy: T8, T10 a T12 (označované také jako G80, G100 a G120). T je zkratka „třída“ a G z anglického „Grade“.
Co vlastně znamená „třída“ vázacího řetězu?
Pevnostní třída je souhrn mechanických vlastností materiálu (mez kluzu, pevnost, houževnatost), podle kterých se určuje nosnost (WLL) řetězu daného průměru. V Evropě se vázací řetězy pro zvedání břemen řídí zejména normou EN 818-2 (řetěz metráž) a EN 818-4 (řetězové vazáky).
Vyšší třída = vyšší pevnost materiálu = vyšší nosnost při stejném průměru řetězu.
Třída 8 – ověřený standard pro běžné provozy
Vázací řetězy třídy 8 (Grade 80) jsou dlouhodobě průmyslový standard pro zvedání břemen.
- vyrábějí se z legovaných ušlechtilých ocelí speciálně pro zdvihací techniku
- jsou definovány normou EN 818-2 / EN 818-4
- bezpečnostní faktor - součinitel je 4 : 1
- běžný teplotní rozsah: –40 °C až cca +200 °C bez redukce nosnosti, vyšší teploty už vyžadují snížení WLL nebo speciální typy komponent / řetězů
- 8mm řetěz třídy 8 má nosnost WLL 2,0 t v přímém tahu.
Výhody třídy 8
- dlouhodobě prověřená technologie
- dobrý poměr cena / výkon
- široká dostupnost komponent (háky, oka, zkracovačky, spojky…)
- vhodné pro běžné průmyslové a stavební aplikace
Nevýhody proti vyšším třídám
- vyšší hmotnost vazáku při stejné nosnosti
- pro vyšší nosnosti je potřeba větší průměr řetězu
Třída 10 – vyšší nosnost bez dramatického nárůstu ceny
Vázací řetězy třídy 10 (Grade 100) jsou logický krok nad standardní třídou 8.
- oproti třídě 8 mají při stejném průměru o 25% vyšší nosnost
- jsou rovněž určeny pro zvedání břemen podle EN 818 (řetěz, závěsy), zde se mírně různí přístupy výrobců, ucelená norma pro T10 není – někteří používají označení jako T8+ případně T8 s vyšší nosností a nebo normu kompletně opisují do podnikové normy a dodávají s řetězy
Pro představu (orientačně, pro 1-pramenný závěs v přímém tahu):
- 8mm řetěz
- třída 8: nosnost WLL 2,0 t
- třída 10: nosnost WLL 2,5 t (+25 %)
Praktické důsledky
- při stanovené nosnosti stačí menší průměr řetězu nebo lze u stejného průměru zvedat těžší břemena
- závěs je lehčí a lépe se s ním manipuluje, což je důležité zejména při časté manipulaci a ručním přenášení
- povrch bývá často tvrdší → lepší odolnost proti abrazi
Limity
- zpravidla nižší maximální pracovní teplota bez redukce WLL než u některých řetězů třídy 8 (typicky do +200 °C)
- vyšší pořizovací cena než třída 8, to neplatí vždy – základní konfekce řetězů končí u průměru 16mm, pokud se pohybujeme u břemen s hmotností kolem 9 tun vychází občas lépe konfekční 16-10 než větší 20-8ka.
Třída 12 – maximální výkon, minimální hmotnost
Vázací řetězy třídy 12 (Grade 120) představují aktuálně špičku v ocelových řetězech pro běžné průmyslové použití.
- oproti třídě 8 mají při stejném průměru cca o 50 % vyšší nosnost
- oproti třídě 10 mají navíc o 20 % vyšší nosnost
- díky tomu lze dosáhnout až o 30 % nižší hmotnosti závěsu při stejné nosnosti
Orientační příklad:
- 8mm řetěz
- třída 8: WLL 2,0 t
- třída 10: WLL 2,5 t
- třída 12: WLL 3,0 t (podle konkrétního výrobce)
Výhody třídy 12
- nejvyšší poměr nosnost / hmotnost – ideální pro časté manipulace, montážní a servisní práce
- menší průměr řetězu umožňuje lepší průchodnost, menší háky a oka
- vyšší tvrdost povrchu → vyšší odolnost proti opotřebení
Nevýhody / omezení
- nejvyšší pořizovací cena, zde už dává opravdu málokdy smysl používat
- nutnost důsledného dodržování všech požadavků výrobců (nesmí se kombinovat s komponenty jiných tříd a výrobců)
- obvykle omezenější teplotní rozsah než třída 8
- vhodné především tam, kde se potenciál vyšší třídy opravdu využije
Modelový příklad – 1pramenný závěs z 8mm řetězu
Upozornění: hodnoty jsou zjednodušené a orientační, vždy platí nosnost uvedená na štítku závěsu a v tabulkách výrobce (EN 818-4).
|
Průměr řetězu |
Třída |
Nosnost WLL v přímém tahu |
Relativní nosnost |
|
8 mm |
8 |
2,0 t |
100 % |
|
8 mm |
10 |
2,5 t |
~125 % |
|
8 mm |
12 |
3,0–3,2 t |
~150–160 % |
Z pohledu obsluhy:
- při přechodu z třídy 8 na 10 dostanete cca o čtvrtinu vyšší nosnost bez změny průměru
- při přechodu z třídy 8 na 12 můžete mít až o polovinu vyšší nosnost nebo zvolit menší průměr při stejné nosnosti – závěs pak bude znatelně lehčí
Jakou třídu vázacího řetězu zvolit?
1. Bezpečnost a legislativa
Všechny tři třídy (8, 10, 12) jsou – pokud jde o samotný řetěz a závěs – vhodné pro zvedání břemen, pokud jsou vyrobené podle relevantních norem (EN 818, apod.), správně označené a pravidelně revidované.
Samotná třída nezbavuje obsluhu povinnosti:
- nepřekračovat WLL
- dodržet správné úhly větvení
- vyvarovat se rázového zatížení
- zajistit pravidelné kontroly a revize
2. Typ provozu a četnost používání
-
Občasné zvedání, standardní průmysl, stavebnictví
– zpravidla plně dostačuje třída 8. -
Intenzivní každodenní provoz, častá ruční manipulace se závěsy
– vyplatí se přejít na třídu 10, kde nižší hmotnost závěsů sníží únavu obsluhy a urychlí práci. -
Nejnáročnější aplikace, omezený prostor, montáže
– dává smysl investovat do třídy 12, kde se naplno využije vyšší nosnost a nižší hmotnost.
3. Teplota, prostředí, chemie
- v prostředí s vyššími teplotami (slévárny, hutě) může být paradoxně výhodná kvalitní třída 8 s ověřeným teplotním rozsahem. Případně nerezová varianta, ta se chová v teplotách velmi specificky – takové aplikace doporučujeme prokonzultovat.
- v korozně náročném prostředí (chemie, moře) je vždy nutné sledovat doporučení výrobce a případně volit speciální povrchové úpravy nebo nerezové řetězy – třída sama o sobě korozi neřeší
4. Ekonomika
- Třída 8 – nejnižší pořizovací náklady, ale vyšší hmotnost
- Třída 10 – dobrý kompromis mezi cenou, nosností a hmotností
- Třída 12 – nejdražší, ale dává smysl tam, kde ušetří čas a usnadní práci obsluze
Shrnutí
- Třída 8
- ověřený standard
- ideální pro běžné aplikace, dobrý poměr cena / výkon
- Třída 10
- +25 % nosnosti oproti třídě 8
- lehčí závěsy, vyšší komfort obsluhy -
- Třída 12
- +50 % nosnosti oproti třídě 8
- maximální výkon, minimální hmotnost, nejvyšší nároky na správnou volbu a použití – nepřiměřeně vysoká cena
Tabulky pro přehled nosností:
1pramené vazáky:
|
|
Třída 8 |
Třída 10 |
Třída 12 |
Nerez, třída 6 (T5= třída 5) |
|
Typ úvazu |
1 pramen |
1 pramen |
1 pramen |
1 pramen |
|
Úhel beta |
0° |
0° |
0° |
0° |
|
Průměr |
kg |
kg |
kg |
kg |
|
4 |
|
|
|
400 |
|
5 |
|
1000 |
|
630 |
|
6 |
1120 |
1400 |
|
900 |
|
7 |
1500 |
1900 |
2360 |
1250 |
|
8 |
2000 |
2500 |
3000 |
1550 |
|
10 |
3150 |
4000 |
5000 |
2450 |
|
13 |
5300 |
6700 |
8000 |
3850 |
|
16 |
8000 |
10 000 |
12 500 |
5000 (T5) |
|
18 |
|
|
|
7000 (T5) |
|
20 |
12 500 |
16 000 |
|
|
|
22 |
15 000 |
19 000 |
|
|
|
26 |
21 200 |
26 500 |
|
|
|
32 |
31 500 |
40 000 |
|
|
2pramené vazáky:
|
|
Třída 8 |
Třída 10 |
Třída 12 |
Nerez, třída 6 |
||||
|
|
||||||||
|
Typ úvazu |
2 pramen |
2 pramen |
2 pramen |
2 pramen |
||||
|
Úhel beta |
0-45° |
45-60° |
0-45° |
45-60° |
0-45° |
45-60° |
0-45° |
45-60° |
|
Průměr |
kg |
kg |
kg |
kg |
||||
|
4 |
|
|
|
|
|
|
550 |
400 |
|
5 |
|
|
1400 |
1000 |
|
|
850 |
630 |
|
6 |
1600 |
1120 |
2000 |
1400 |
|
|
1250 |
900 |
|
7 |
2120 |
1500 |
2650 |
1900 |
3350 |
2360 |
1750 |
1250 |
|
8 |
2800 |
2000 |
3550 |
2500 |
4250 |
3000 |
2150 |
1550 |
|
10 |
4250 |
3150 |
5600 |
4000 |
7100 |
5000 |
3450 |
2450 |
|
13 |
7500 |
5300 |
9500 |
6700 |
11200 |
8000 |
5400 |
3850 |
|
16 |
11200 |
8000 |
14000 |
10000 |
17500 |
12500 |
7000 |
5000 |
|
18 |
|
|
|
|
|
|
9800 |
7000 |
|
20 |
17000 |
12500 |
22400 |
16000 |
|
|
|
|
|
22 |
21200 |
15000 |
26500 |
19000 |
|
|
|
|
|
26 |
30000 |
21200 |
37500 |
26500 |
|
|
|
|
|
32 |
45000 |
31500 |
56000 |
40000 |
|
|
|
|
3-4pramenné:
|
|
Třída 8 |
Třída 10 |
Třída 12 |
Nerez, třída 6 |
||||
|
|
||||||||
|
Typ úvazu |
3- a 4 pramen |
3- a 4 pramen |
3- a 4 pramen |
3- a 4 pramen |
||||
|
Úhel beta |
0-45° |
45-60° |
0-45° |
45-60° |
0-45° |
45-60° |
0-45° |
45-60° |
|
Průměr |
kg |
kg |
kg |
kg |
||||
|
4 |
|
|
|
|
|
|
800 |
600 |
|
5 |
|
|
2000 |
1500 |
|
|
1300 |
900 |
|
6 |
2360 |
1700 |
3000 |
2100 |
|
|
1900 |
1350 |
|
7 |
3150 |
2240 |
4000 |
2800 |
5000 |
3550 |
2650 |
1850 |
|
8 |
4250 |
3000 |
5300 |
3750 |
6300 |
4500 |
3250 |
2300 |
|
10 |
6700 |
4750 |
8000 |
6000 |
10600 |
7500 |
5150 |
3650 |
|
13 |
11200 |
8000 |
14000 |
10000 |
17000 |
11800 |
8150 |
5750 |
|
16 |
17000 |
11800 |
21200 |
15000 |
26500 |
19000 |
10500 |
7500 |
|
18 |
|
|
|
|
|
|
|
|
|
20 |
26500 |
19000 |
33600 |
24000 |
|
|
|
|
|
22 |
31500 |
22400 |
40000 |
28000 |
|
|
|
|
|
26 |
45000 |
31500 |
56000 |
40000 |
|
|
|
|
|
32 |
67000 |
47500 |
85000 |
60000 |
|
|
|
|
